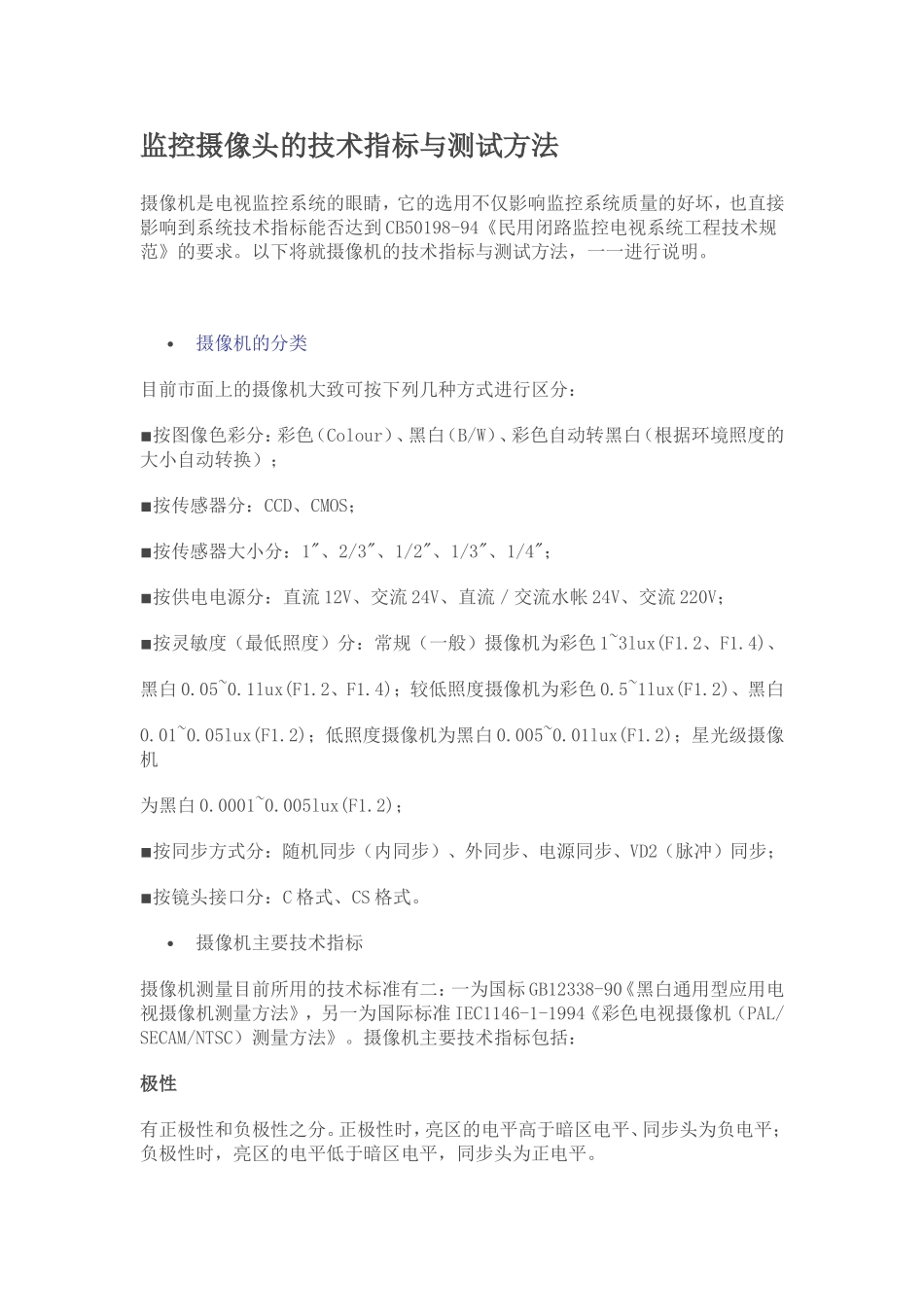

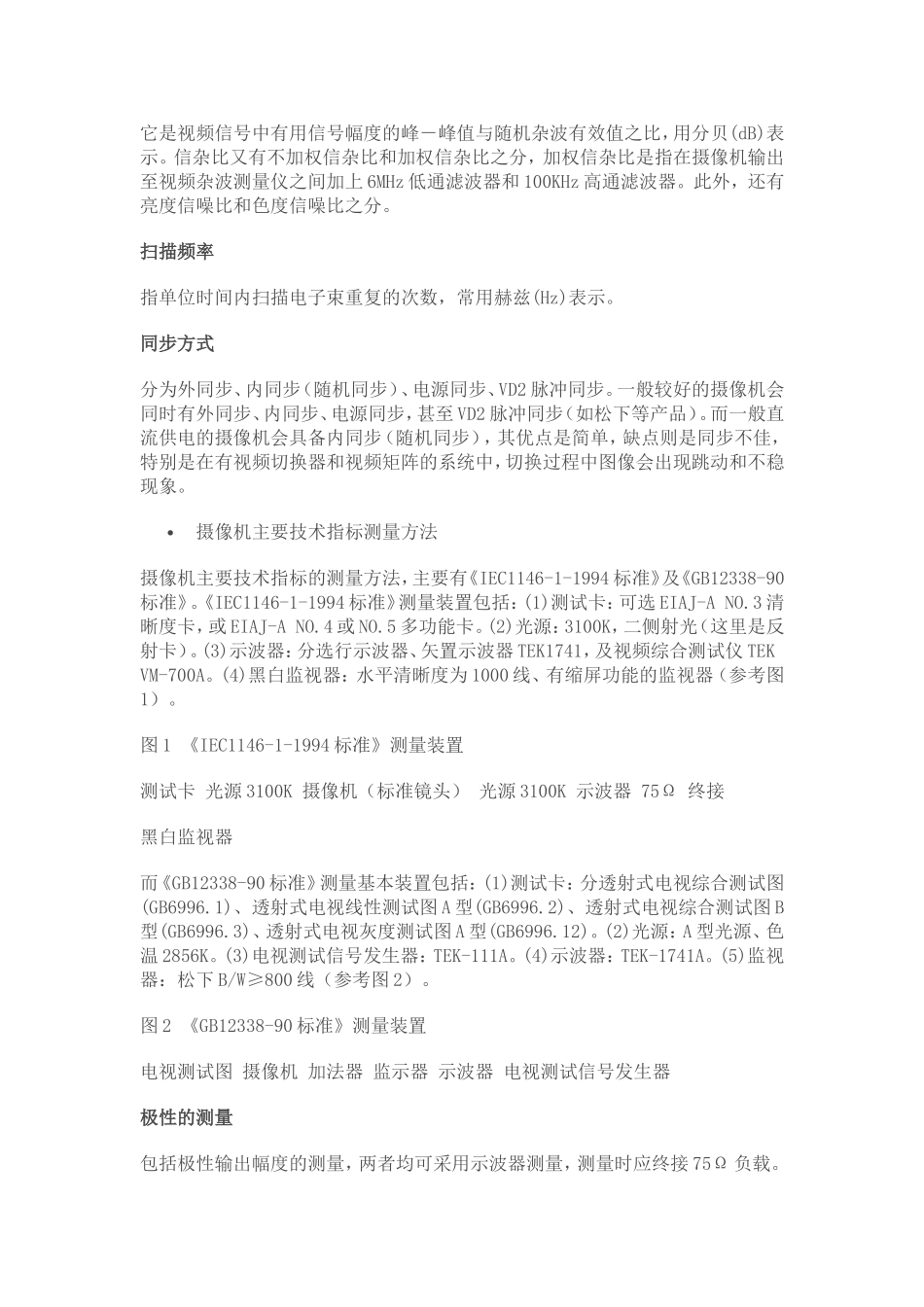

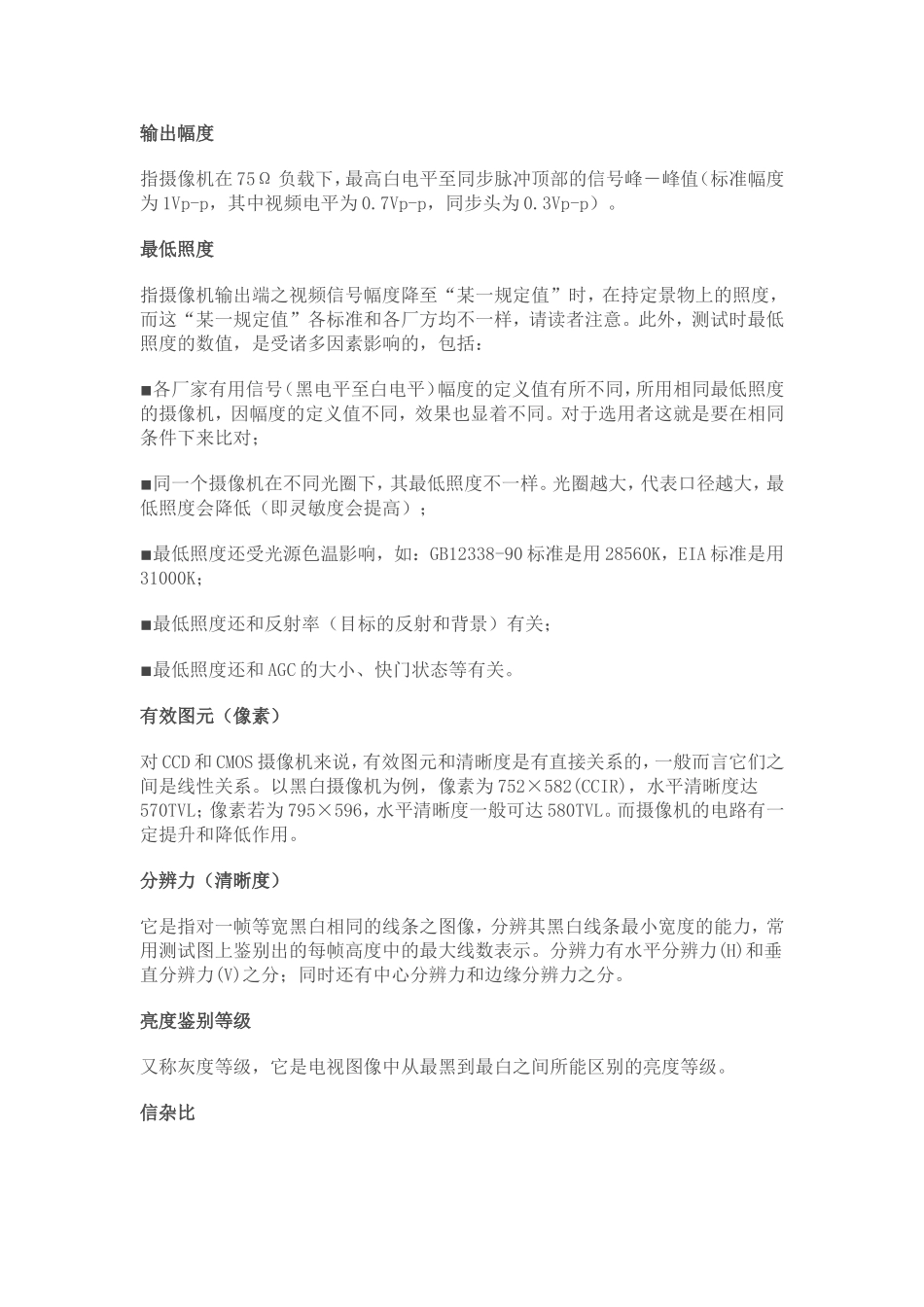

监控摄像头的技术指标与测试方法摄像机是电视监控系统的眼睛，它的选用不仅影响监控系统质量的好坏，也直接影响到系统技术指标能否达到CB50198-94《民用闭路监控电视系统工程技术规范》的要求。以下将就摄像机的技术指标与测试方法，一一进行说明。摄像机的分类目前市面上的摄像机大致可按下列几种方式进行区分：▪按图像色彩分：彩色（Colour）、黑白（B/W）、彩色自动转黑白（根据环境照度的大小自动转换）；▪按传感器分：CCD、CMOS；▪按传感器大小分：1"、2/3"、1/2"、1/3"、1/4"；▪按供电电源分：直流12V、交流24V、直流／交流水帐24V、交流220V；▪按灵敏度（最低照度）分：常规（一般）摄像机为彩色1~3lux(F1.2、F1.4)、黑白0.05~0.1lux(F1.2、F1.4)；较低照度摄像机为彩色0.5~1lux(F1.2)、黑白0.01~0.05lux(F1.2)；低照度摄像机为黑白0.005~0.01lux(F1.2)；星光级摄像机为黑白0.0001~0.005lux(F1.2)；▪按同步方式分：随机同步（内同步）、外同步、电源同步、VD2（脉冲）同步；▪按镜头接口分：C格式、CS格式。摄像机主要技术指标摄像机测量目前所用的技术标准有二：一为国标GB12338-90《黑白通用型应用电视摄像机测量方法》，另一为国际标准IEC1146-1-1994《彩色电视摄像机（PAL/SECAM/NTSC）测量方法》。摄像机主要技术指标包括：极性有正极性和负极性之分。正极性时，亮区的电平高于暗区电平、同步头为负电平；负极性时，亮区的电平低于暗区电平，同步头为正电平。输出幅度指摄像机在75Ω负载下，最高白电平至同步脉冲顶部的信号峰－峰值（标准幅度为1Vp-p，其中视频电平为0.7Vp-p，同步头为0.3Vp-p）。最低照度指摄像机输出端之视频信号幅度降至“某一规定值”时，在持定景物上的照度，而这“某一规定值”各标准和各厂方均不一样，请读者注意。此外，测试时最低照度的数值，是受诸多因素影响的，包括：▪各厂家有用信号（黑电平至白电平）幅度的定义值有所不同，所用相同最低照度的摄像机，因幅度的定义值不同，效果也显着不同。对于选用者这就是要在相同条件下来比对；▪同一个摄像机在不同光圈下，其最低照度不一样。光圈越大，代表口径越大，最低照度会降低（即灵敏度会提高）；▪最低照度还受光源色温影响，如：GB12338-90标准是用28560K，EIA标准是用31000K；▪最低照度还和反射率（目标的反射和背景）有关；▪最低照度还和AGC的大小、快门状态等有关。有效图元（像素）对CCD和CMOS摄像机来说，有效图元和清晰度是有直接关系的，一般而言它们之间是线性关系。以黑白摄像机为例，像素为752×582(CCIR)，水平清晰度达570TVL；像素若为795×596，水平清晰度一般可达580TVL。而摄像机的电路有一定提升和降低作用。分辨力（清晰度）它是指对一帧等宽黑白相同的线条之图像，分辨其黑白线条最小宽度的能力，常用测试图上鉴别出的每帧高度中的最大线数表示。分辨力有水平分辨力(H)和垂直分辨力(V)之分；同时还有中心分辨力和边缘分辨力之分。亮度鉴别等级又称灰度等级，它是电视图像中从最黑到最白之间所能区别的亮度等级。信杂比它是视频信号中有用信号幅度的峰－峰值与随机杂波有效值之比，用分贝(dB)表示。信杂比又有不加权信杂比和加权信杂比之分，加权信杂比是指在摄像机输出至视频杂波测量仪之间加上6MHz低通滤波器和100KHz高通滤波器。此外，还有亮度信噪比和色度信噪比之分。扫描频率指单位时间内扫描电子束重复的次数，常用赫兹(Hz)表示。同步方式分为外同步、内同步（随机同步）、电源同步、VD2脉冲同步。一般较好的摄像机会同时有外同步、内同步、电源同步，甚至VD2脉冲同步（如松下等产品）。而一般直流供电的摄像机会具备内同步（随机同步），其优点是简单，缺点则是同步不佳，特别是在有视频切换器和视频矩阵的系统中，切换过程中图像会出现跳动和不稳现象。摄像机主要技术指标测量方法摄像机主要技术指标的测量方法，主要有《IEC1146-1-1994标准》及《GB12338-90标准》。《IEC1146-1-1994标准》测量装置包括：(1)测试卡：可选EIAJ-ANO.3清晰度卡，或EIAJ-ANO.4或NO.5多功能卡。(2)光源：3100K，二侧射光（这里是反射卡）。(3)示波器：分选行示波器...
