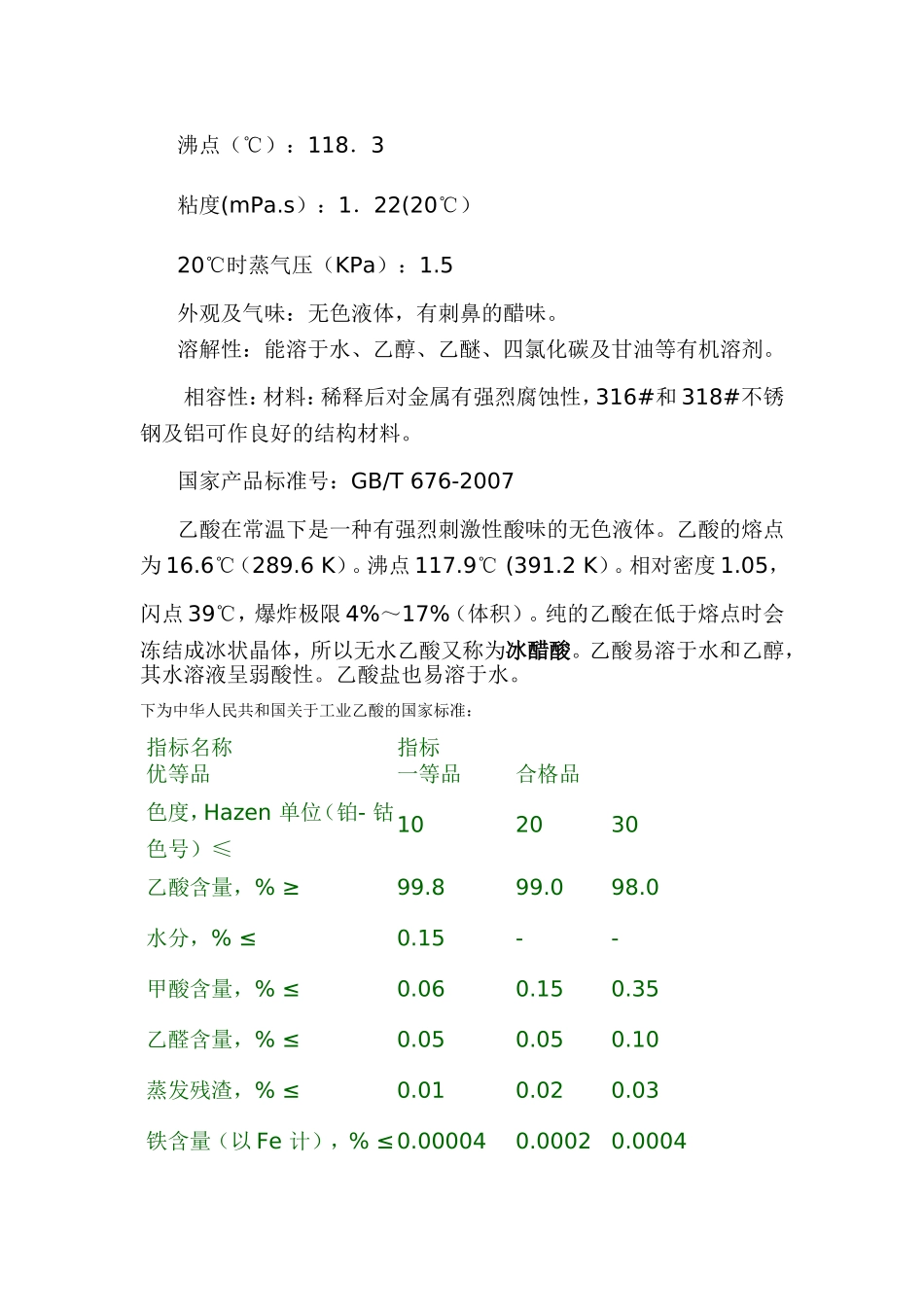

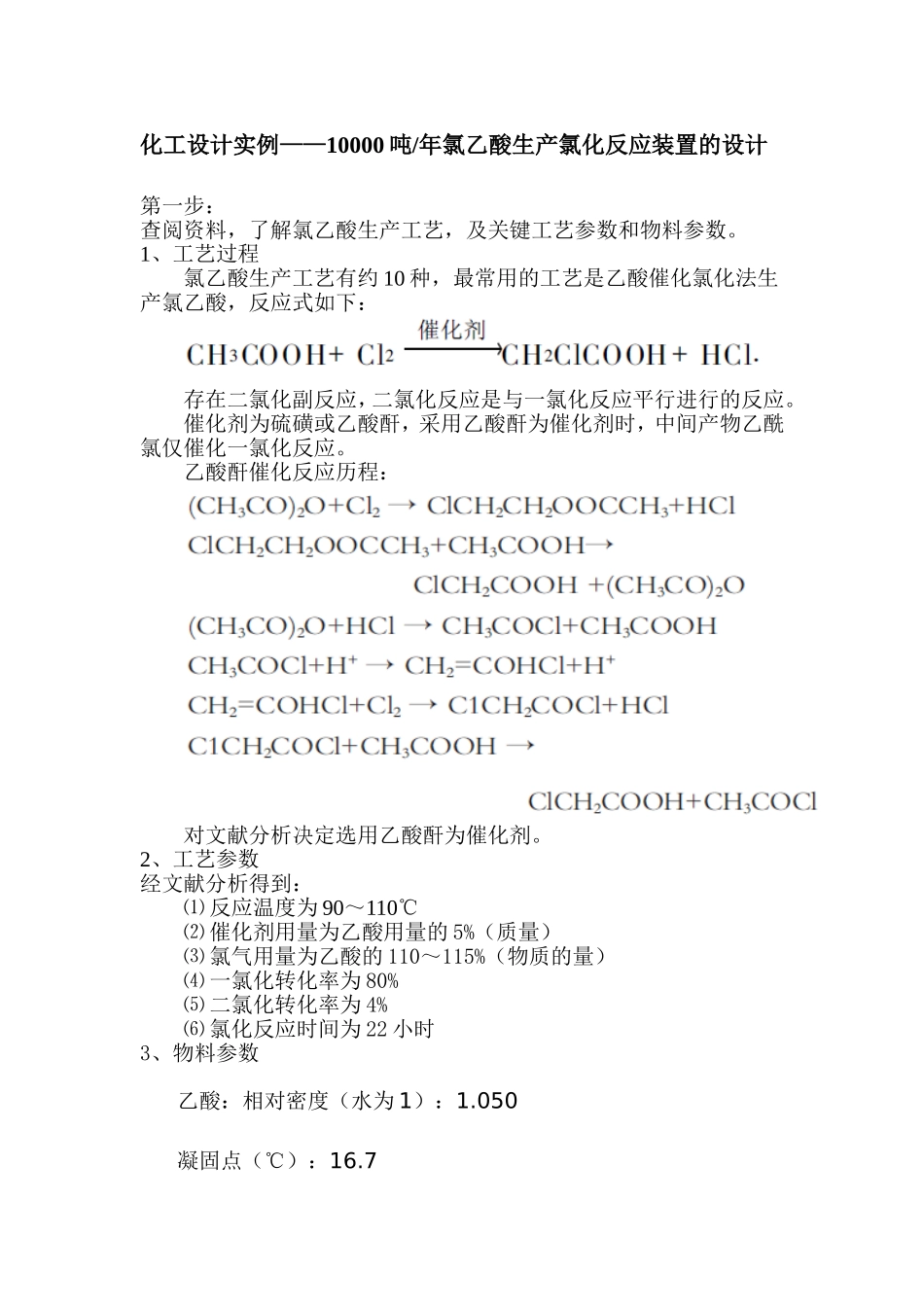

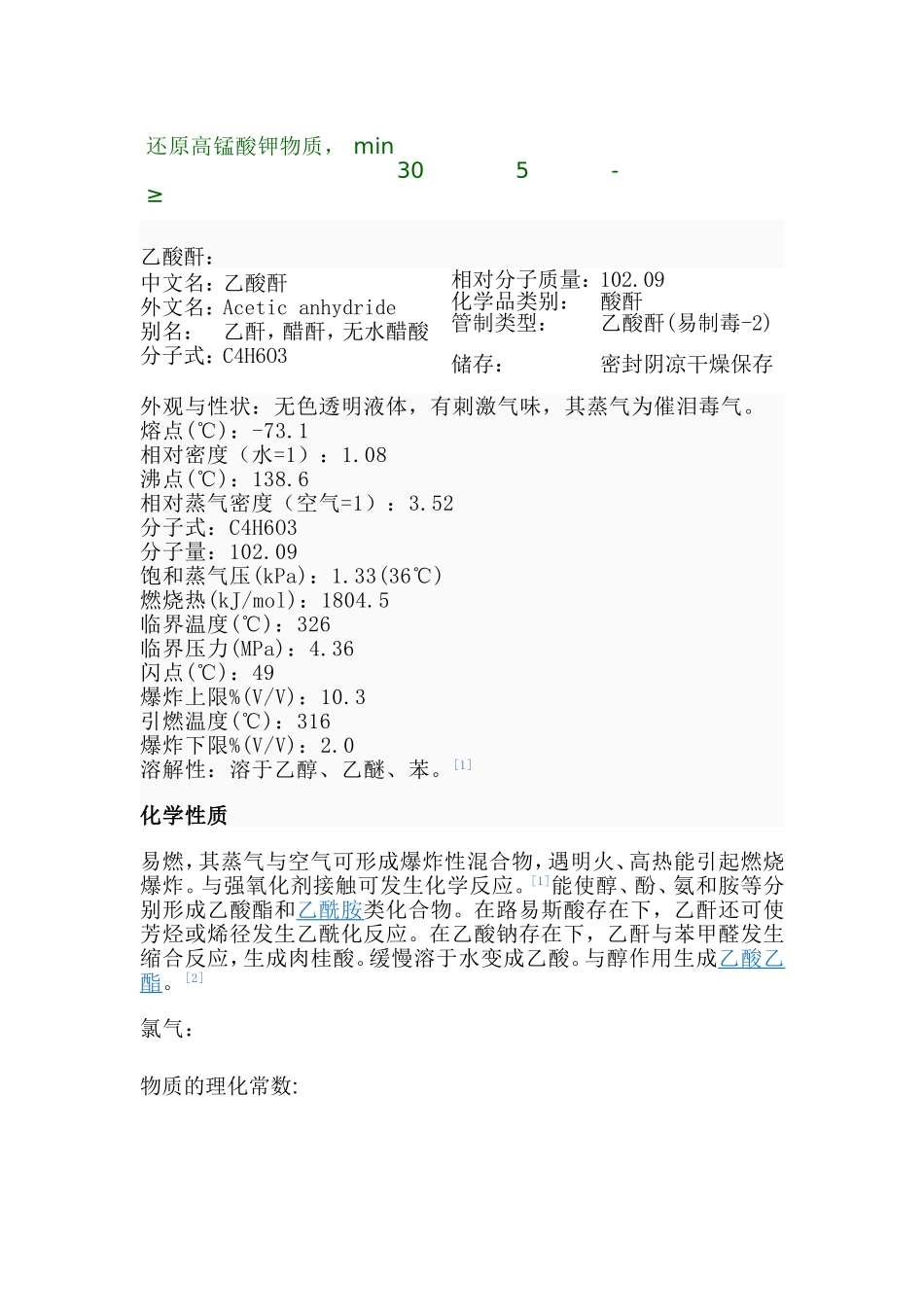

化工设计实例——10000吨/年氯乙酸生产氯化反应装置的设计第一步：查阅资料，了解氯乙酸生产工艺，及关键工艺参数和物料参数。1、工艺过程氯乙酸生产工艺有约10种，最常用的工艺是乙酸催化氯化法生产氯乙酸，反应式如下：存在二氯化副反应，二氯化反应是与一氯化反应平行进行的反应。催化剂为硫磺或乙酸酐，采用乙酸酐为催化剂时，中间产物乙酰氯仅催化一氯化反应。乙酸酐催化反应历程：对文献分析决定选用乙酸酐为催化剂。2、工艺参数经文献分析得到：⑴反应温度为90～110℃⑵催化剂用量为乙酸用量的5%（质量）⑶氯气用量为乙酸的110～115%（物质的量）⑷一氯化转化率为80%⑸二氯化转化率为4%⑹氯化反应时间为22小时3、物料参数乙酸：相对密度（水为1）：1.050凝固点（℃）：16.7沸点（℃）：118．3粘度(mPa.s）：1．22(20℃）20℃时蒸气压（KPa）：1.5外观及气味：无色液体，有刺鼻的醋味。溶解性：能溶于水、乙醇、乙醚、四氯化碳及甘油等有机溶剂。相容性：材料：稀释后对金属有强烈腐蚀性，316#和318#不锈钢及铝可作良好的结构材料。国家产品标准号：GB/T676-2007乙酸在常温下是一种有强烈刺激性酸味的无色液体。乙酸的熔点为16.6℃（289.6K）。沸点117.9℃(391.2K）。相对密度1.05，闪点39℃，爆炸极限4%～17%（体积）。纯的乙酸在低于熔点时会冻结成冰状晶体，所以无水乙酸又称为冰醋酸。乙酸易溶于水和乙醇，其水溶液呈弱酸性。乙酸盐也易溶于水。下为中华人民共和国关于工业乙酸的国家标准：指标名称指标优等品一等品合格品色度，Hazen单位（铂-钴色号）≤102030乙酸含量，%≥99.899.098.0水分，%≤0.15--甲酸含量，%≤0.060.150.35乙醛含量，%≤0.050.050.10蒸发残渣，%≤0.010.020.03铁含量（以Fe计），%≤0.000040.00020.0004还原高锰酸钾物质，min≥305-乙酸酐：中文名：乙酸酐外文名：Aceticanhydride别名：乙酐，醋酐，无水醋酸分子式：C4H6O3外观与性状：无色透明液体，有刺激气味，其蒸气为催泪毒气。熔点(℃)：-73.1相对密度（水=1）：1.08沸点(℃)：138.6相对蒸气密度（空气=1）：3.52分子式：C4H6O3分子量：102.09饱和蒸气压(kPa)：1.33(36℃)燃烧热(kJ/mol)：1804.5临界温度(℃)：326临界压力(MPa)：4.36闪点(℃)：49爆炸上限%(V/V)：10.3引燃温度(℃)：316爆炸下限%(V/V)：2.0溶解性：溶于乙醇、乙醚、苯。[1]化学性质易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。与强氧化剂接触可发生化学反应。[1]能使醇、酚、氨和胺等分别形成乙酸酯和乙酰胺类化合物。在路易斯酸存在下，乙酐还可使芳烃或烯径发生乙酰化反应。在乙酸钠存在下，乙酐与苯甲醛发生缩合反应，生成肉桂酸。缓慢溶于水变成乙酸。与醇作用生成乙酸乙酯。[2]氯气：物质的理化常数:相对分子质量：102.09化学品类别：酸酐管制类型：乙酸酐(易制毒-2)储存：密封阴凉干燥保存国标编号23002CAS号7782-50-5中文名称氯英文名称chlorine别名氯气；液氯分子式Cl2外观与性状黄绿色有刺激性气味的气体分子量70.91蒸汽压506.62kPa(10.3℃)熔点-101℃沸点：-34.5℃溶解性易溶于水、碱液密度相对密度(水=1)1.47；相对密度(空气1)2.48稳定性稳定危险标记6(有毒气体)主要用途用于漂白，制造氯化合物、盐酸、聚氯乙烯等乙酰氯：【中文名】氯乙酰氯；一氯乙酰氯【英文名】chloracetylchloride【CAS号】79-04-9【分子式】C2H2CL2O【分子量】112.94【密度】1.4202【熔点】-21.77【沸点】107【折射率】1.4541【毒性LD50】大鼠经口120【性状】无色液体，有刺激气味。【溶解情况】溶于丙酮，与乙醚混溶。【用途】用于制备氨基酸和其他有机合成。多种药物如利眠宁、安定、硝基安定、利多卡因、益康唑等中间体。有机合成试剂，如氨基保护，制取N-氯乙酰基保护的氨基酸衍生物。【备注】凝固点-21.77℃。化学性质活泼。遇水分解。对皮肤、眼睛、粘膜和呼吸道有伤害，高浓度时可导致失明或死亡。氯乙酸：氯乙酸*简介中文名称：氯乙酸英文名称：Chloroaceticacid别名名称：一氯醋酸氯醋酸一氯乙酸无水氯乙酸TZR-701阻燃润滑剂异氰尿酸蜜胺盐氯代乙酸氯乙酸溶液更多别名：monochloroaceticacid分子式：C...
