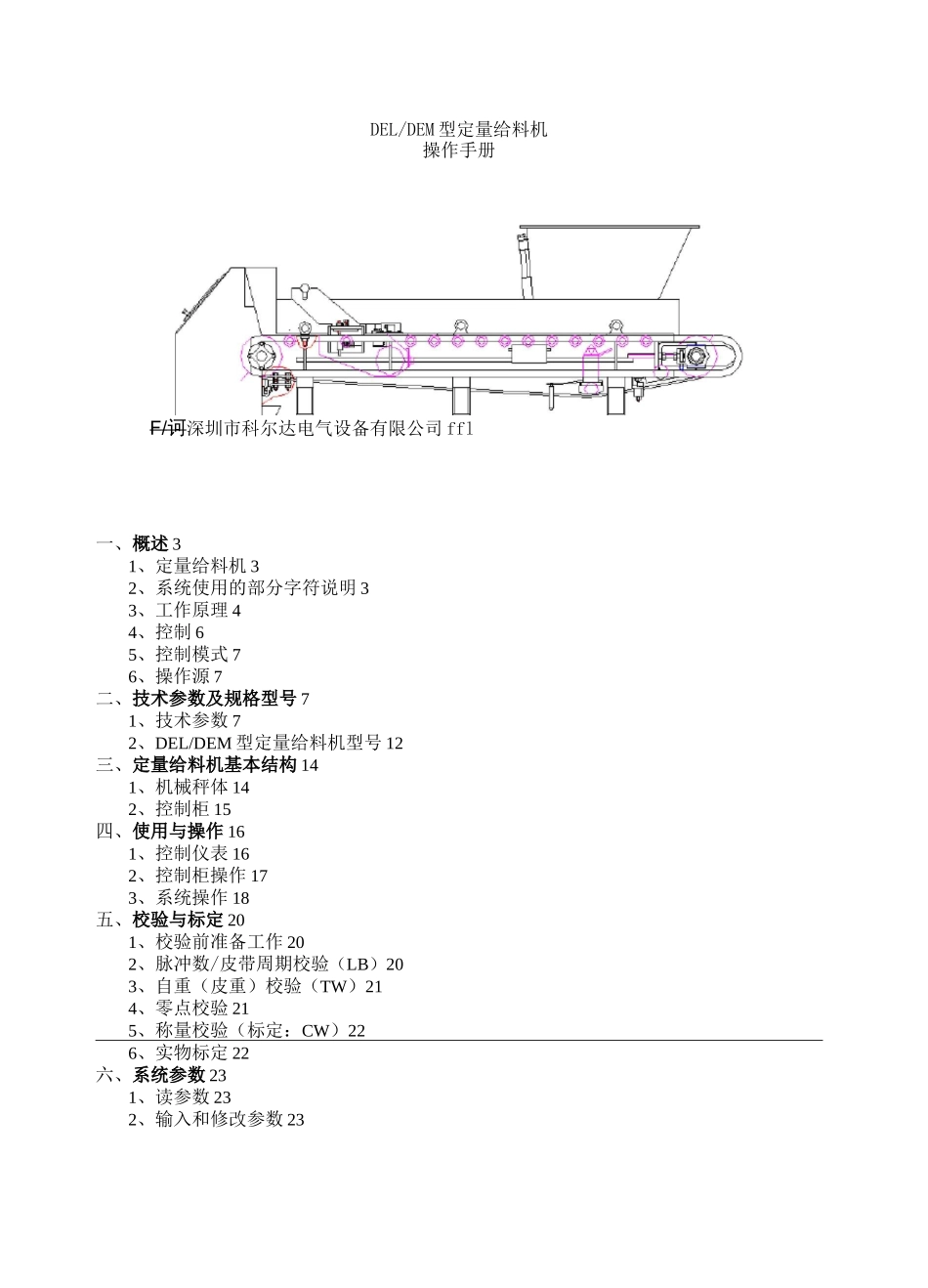

DEL/DEM型定量给料机操作手册F/诃深圳市科尔达电气设备有限公司ffl一、概述31、定量给料机32、系统使用的部分字符说明33、工作原理44、控制65、控制模式76、操作源7二、技术参数及规格型号71、技术参数72、DEL/DEM型定量给料机型号12三、定量给料机基本结构141、机械秤体142、控制柜15四、使用与操作161、控制仪表162、控制柜操作173、系统操作18五、校验与标定201、校验前准备工作202、脉冲数/皮带周期校验（LB）203、自重（皮重）校验（TW）214、零点校验215、称量校验（标定：CW）226、实物标定22六、系统参数231、读参数232、输入和修改参数233、装入缺省值244、参数表25七、系统服务值37八、事件信息381、系统信息S382、批量B393、电气E394、校验C395、极大值H406、极小值L407、信号灯41九、安装与调整421、机械秤体的安装422、电控柜的安装与系统接线433、调整43十、维护43概述1、定量给料机DEL/DEM型定量给料机是一种对散粒状和块状物料实施连续输送、动态称量和给料控制的设备，它适用于建材、冶金、矿山、化工等行业。DEL/DEM型定量给料机在控制方面，能够按照设定的给料率，通过调节皮带速度，自动调节物料流量，保证以设定的给料率连续不断地输送物料，并且能自动累积输送的物料总量；在操作上，可以通过仪表键盘实施操作，也可以通过上位机或过程管理系统DCS，完成系统的自动控制。DEL/DEM型定量给料机经过精湛的制造技术和严格的质量控制体系，保证了产品的质量。高精度和高稳定性的DEL/DEM型定量给料机，已成为工业上散粒状物料配料与计量的理想设备。2、系统使用的部分字符说明P定义：设定的给料率单位：kg/h；t/hI定义：实际给料率单位：kg/h；t/hZ定义：给料量的累计值单位：kg；tV定义：皮带速度单位：m/s定义：皮带负荷单位：kg/mQB定义：测量平台载荷单位：kg定义：控制量单位：mA3、工作原理a)工作原理图料仓flJ3■JU.3U-N3KV50Hz7定量给和机系统控制柜谢挣砖守控制室接口涪号n蛊计虽4-2QRA远程流董设定-G测谨传感器|故障〔输出〕笊纭m忙启动脯出)Limr備出)血備出：)區_c粽重怙诂器X■A1联锁接口卡变刪袖1、控制悦+严(2丘昭出机4-2CuiA实肛沅星输出F/b)测量原理1)皮带载荷如图所示，定量给料机在工作过程中，料仓的物料经过料斗均布于机架的皮带上，在皮带称量段L上，物料载荷由机架上的称量框架传递给称量传感器,由上图可知，皮带有效称量段为L/2，因此，皮带负荷为：Q=QB/(L/2)式中：QB—皮带称量段上物料的重量单位：kgQ—皮带负荷值单位：kg/mL—称量段长度单位：mL/2—有效称量段单位：m2)带速信号皮带速度信号一般是用变频器中输出的脉冲频率信号代替，或者将速度编码器装在从动滚筒轴端，用间接测得的滚筒转速信号来代替。皮带速度脉冲频率信号送入控制仪表，进行变换，即可得到带速信号V(m/s)。3)给料速率在控制仪表内对皮带载荷信号和带速信号作乘法运算，即得到瞬时流量I(kg/s)，I也称作给料率。即：2QBI=QXV=XVL4)总累积量总累积量Z=/Idt,也就是给料率的积分。从以上分析可知，给料率是由称量框架的载荷和皮带速度决定的。定量给料机在运行过程中，不断将流量的设定值P与I值比较，其偏差经控制仪表运算，输出偏差控制量，由变频器调节电机转速，即调整皮带速度，使给料速率P值接近给料速率的设定值，且保持不变。4、控制a)直接给料控制直接由料仓通过料斗给料。测量实际给料率，并将其与设定给料率进行比较，用其差值控制定量给料机的电机旋转速度，从而达到给料控制。b)带预给料机的控制预给料机的速度跟随设定值，皮带以恒定转速工作。5、控制模式b）控制柜完成系统控制的所有功能。1）控制柜规格外型（宽X高X深）：700X2200X500mm安装尺寸（宽X深）：600X400mm4X^12mm2)电源供应仪表:220VAC50Hz秤体:380VAV50Hz3)需求功率<2KW(含传动装置)4)工作环境秤体：-20〜70°C仪表：0〜50C相对湿度：30〜85%RH,无结露5)开关量输入数量：2个继电器输入接点状态：远程启动/停止闭合/断开故障确认常开要求：外部无源触点6)开关量输出数量：6个继电器输出接点状态：运行常开备妥常开故障常开预给料机启动常开极大值常开极小值常开负载：触点容量AC220V3A或DC...
