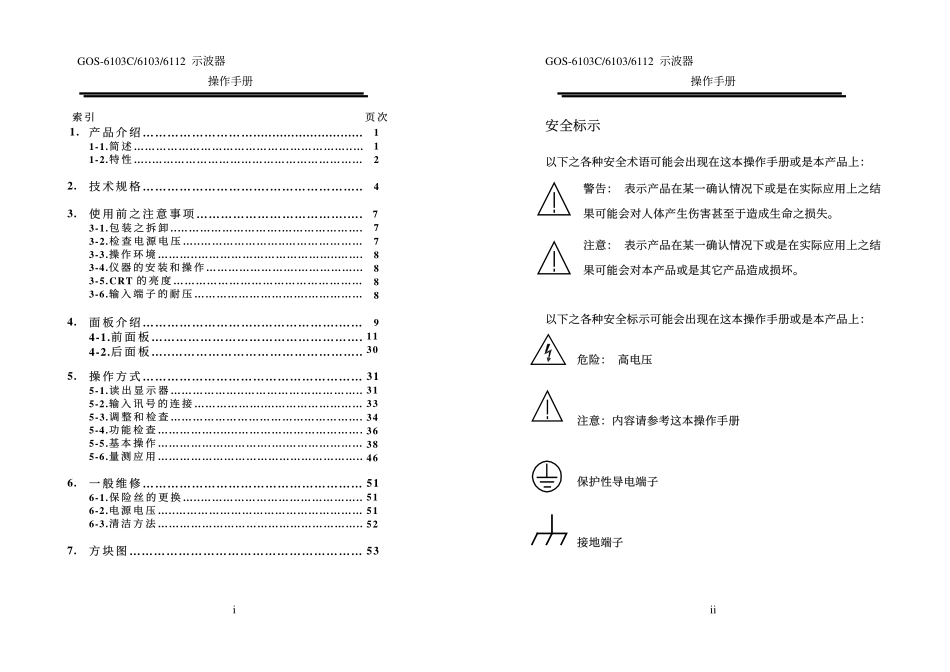

GOS-6103C/6103/6112示波器操作手册i索引页次1.产品介绍……………………….............................1-1.简述…………………………………………………..…1-2.特性…..…………………………………………………1122.技术规格………………………….…………………..43.使用前之注意事项……………………………….….3-1.包装之拆卸..……………………….………………….3-2.检查电源电压…..…………………..…………………3-3.操作环境………..………………………………..…….3-4.仪器的安装和操作…………………….……………...3-5.CRT的亮度……………………………………………3-6.输入端子的耐压………………………….……………77788884.面板介绍………………………..……………….……4-1.前面板…………………………………………….4-2.后面板…..………………………………………..911305.操作方式………………………………………………5-1.读出显示器………………..…………………………..5-2.输入讯号的连接………………....……………………5-3.调整和检查…………………………………………….5-4.功能检查……………..…..…………………………….5-5.基本操作……………...………….….…………………5-6.量测应用………………………………………………..313133343638466.一般维修………………………………………………6-1.保险丝的更换…..……………………………………..6-2.电源电压…..……………………………………………6-3.清洁方法………………………………………………..515151527.方块图…………………………………………………53GOS-6103C/6103/6112示波器操作手册ii安全标示以下之各种安全术语可能会出现在这本操作手册或是本产品上：警告：表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。注意：表示产品在某一确认情况下或是在实际应用上之结果可能会对本产品或是其它产品造成损坏。以下之各种安全标示可能会出现在这本操作手册或是本产品上：危险：高电压注意：内容请参考这本操作手册保护性导电端子接地端子GOS-6103C/6103/6112示波器操作手册11.产品介绍1-1.简述200MHz双时基(dualtrace)扫描的GOS-6103C/6103/6112为一般用途的桌上型示波器(oscilloscope)。以微处理(microprocessor)为核心的操作系统控制了这仪器的多样功能，包括光标读出装置(cursorreadout)，数字面板设定等。使用光标功能，在萤光幕上的文字符号直接读出电压(volts)、时间(time)、频率(frequency)和相位(phase)测试，更方便仪器的操作；此外，对GOS-6103C/6103,有十组面板设定可任意储存及呼叫。其垂直偏向系统有两个输入通道(channel)，每一通道从2mV到5V，共有11种偏向档位。水平偏向系统从0.5s到50ns，提供有单通道、双通道、以及延迟扫描(delaysweep)(延迟扫描从50ms到50ns)。并可在垂直偏向系统的全频宽下稳定触发。GOS-6103C/6103/6112示波器操作手册21-2.特性除此之外，另有多种其它特性：1)内部附有刻度的高亮度阴极射线管(cathoderaytube)此示波器使用一个内部有刻度的6吋方形阴极射线管，即使在高速扫描时也可清晰显示轨迹。其内部刻度线排除了轨迹与刻度线之间的视觉误差。2)温度补偿此示波器使用温度补偿的电路，以减少直流平衡和基线的漂移。3)20MHz频宽限制当讯号因高频成分的重叠而难以观察或触发时，可利用20MHz频宽限制的功能，将垂直偏向系统和触发系统的频宽限制在20MHz以内。4)自动时基档位设定(仅GOS-6103C/6103)按下AUTORANGE钮时，时基文件位会对应输入讯号周期的变化，自动设定在适当的位置。讯号周期的显示约在1.6~4周期之间。5)视频讯号触发专用的同步分离器的电路技术，提供在图场(field)、图框(frame)稳定的视频讯号量测。6)Z轴亮度调变可从外部输入遮没(blanking)讯号，藉由脉波讯号进行时间刻度标记的亮度调变。7)触发讯号输出经由TRIGGERSOURCE选取的讯号由输出端输出，可用来连接频率计数器或其它的仪器。GOS-6103C/6103/6112示波器操作手册38)面板设定锁定利用面板设定锁定的功能，作长期重复的...
