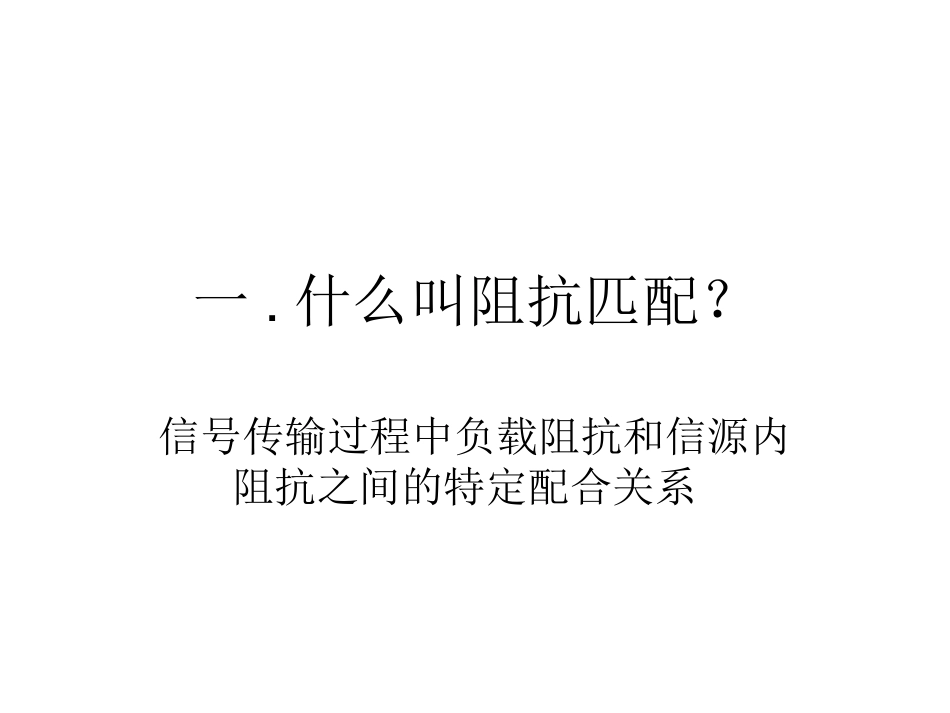

什么叫阻抗匹配
信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系二

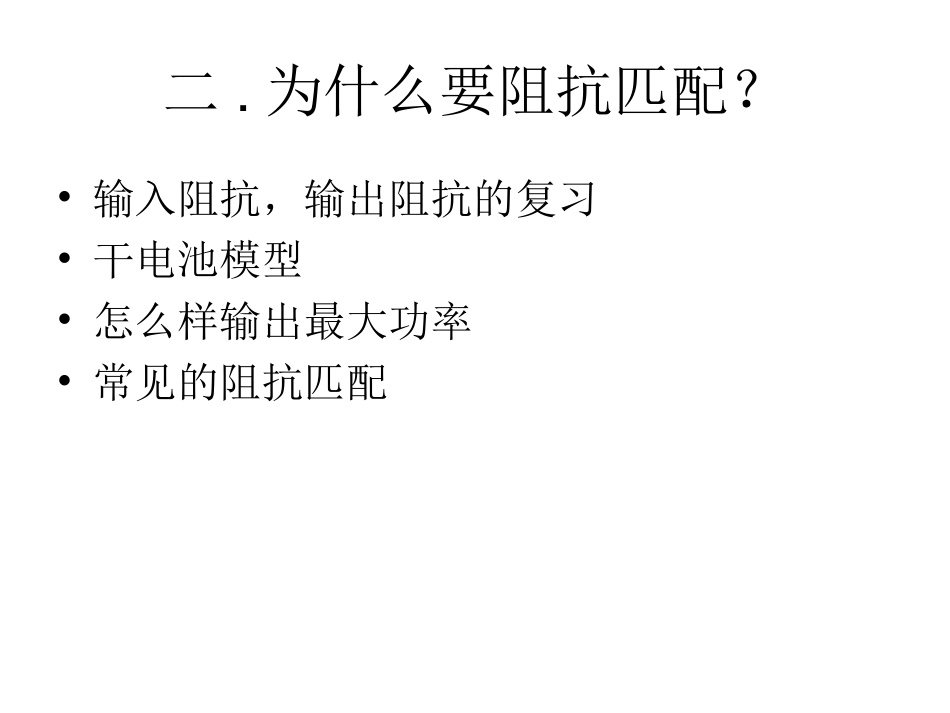

为什么要阻抗匹配
•输入阻抗，输出阻抗的复习•干电池模型•怎么样输出最大功率•常见的阻抗匹配三

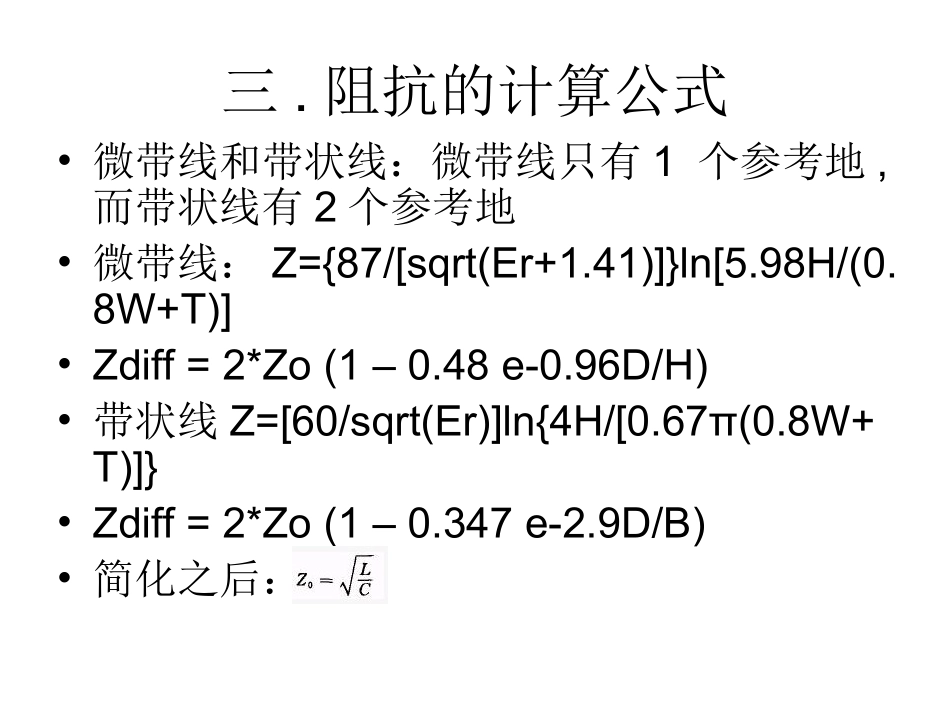

阻抗的计算公式•微带线和带状线：微带线只有1个参考地,而带状线有2个参考地•微带线：Z={87/[sqrt(Er+1
41)]}ln[5
98H/(0
8W+T)]•Zdiff=2*Zo(1–0
96D/H)•带状线Z=[60/sqrt(Er)]ln{4H/[0
8W+T)]}•Zdiff=2*Zo(1–0
347e-2
9D/B)•简化之后：四
高速信号中影响阻抗的因素•线宽，线距•铺地，接地•PCB各层间距和介质常数•绿油，丝印等•过孔•电感•电容五
常见的需要阻抗匹配的高速电路•LVDS差分100R•HDMI差分100R•USB差分90R•DDR单线50R•等等六
几个案例•HDMI走线上的ESD，电感，过孔等的处理•DDR布线的几个心得
