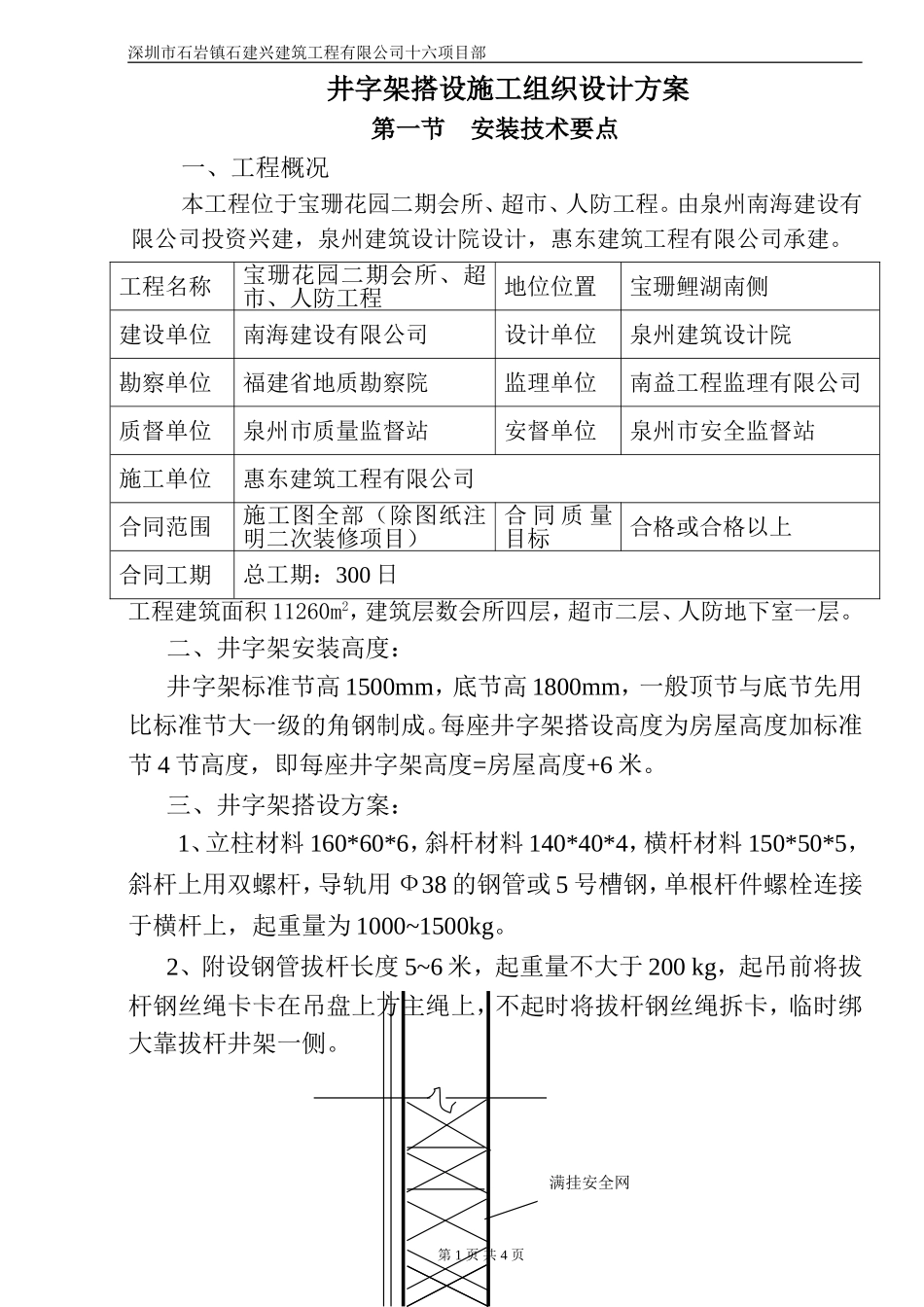

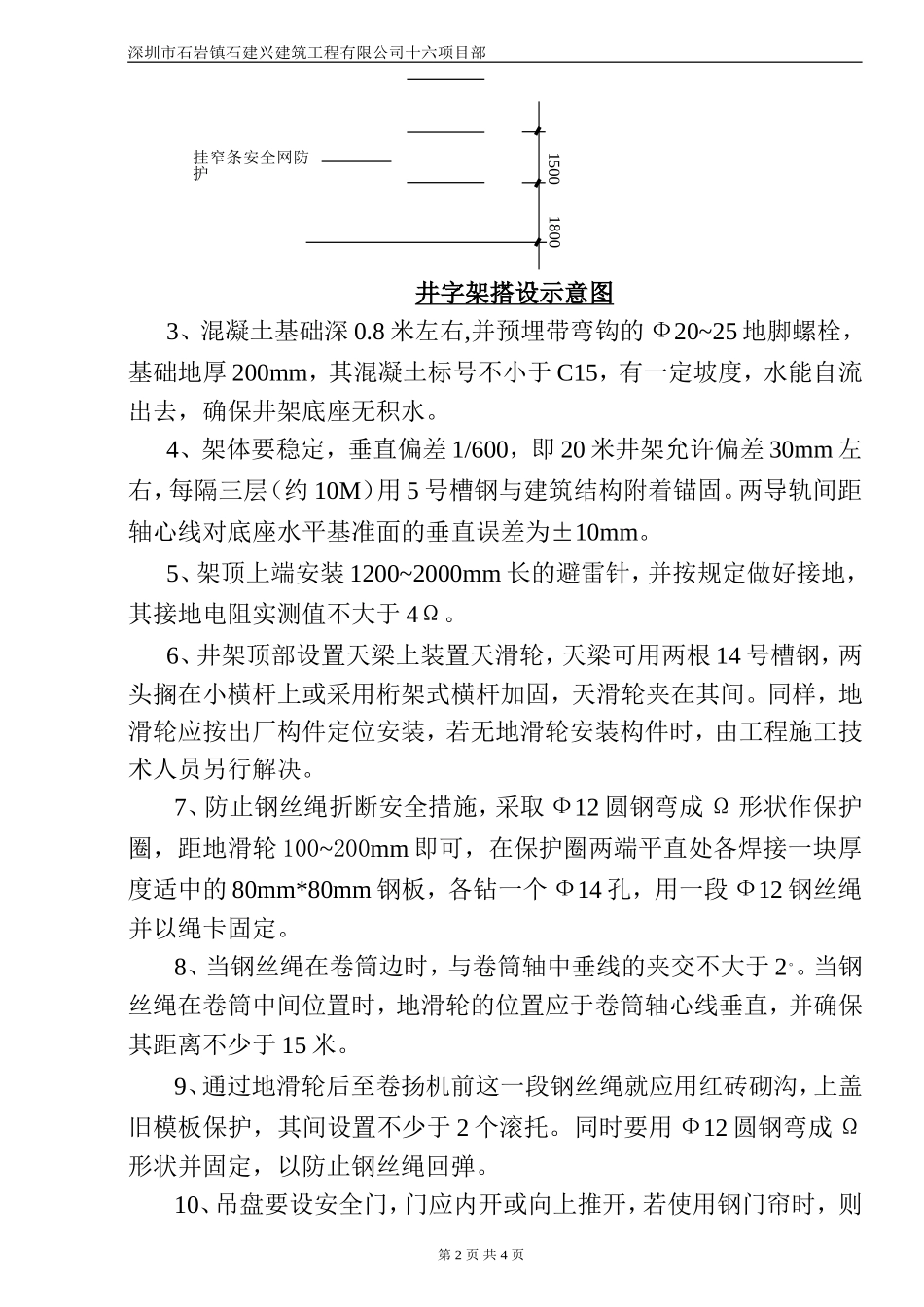

深圳市石岩镇石建兴建筑工程有限公司十六项目部井字架搭设施工组织设计方案第一节安装技术要点一、工程概况本工程位于宝珊花园二期会所、超市、人防工程。由泉州南海建设有限公司投资兴建，泉州建筑设计院设计，惠东建筑工程有限公司承建。工程名称宝珊花园二期会所、超市、人防工程地位位置宝珊鲤湖南侧建设单位南海建设有限公司设计单位泉州建筑设计院勘察单位福建省地质勘察院监理单位南益工程监理有限公司质督单位泉州市质量监督站安督单位泉州市安全监督站施工单位惠东建筑工程有限公司合同范围施工图全部（除图纸注明二次装修项目）合同质量目标合格或合格以上合同工期总工期：300日工程建筑面积11260m2，建筑层数会所四层，超市二层、人防地下室一层。二、井字架安装高度：井字架标准节高1500mm，底节高1800mm，一般顶节与底节先用比标准节大一级的角钢制成。每座井字架搭设高度为房屋高度加标准节4节高度，即每座井字架高度=房屋高度+6米。三、井字架搭设方案：1、立柱材料160*60*6，斜杆材料140*40*4，横杆材料150*50*5，斜杆上用双螺杆，导轨用Ф38的钢管或5号槽钢，单根杆件螺栓连接于横杆上，起重量为1000~1500kg。2、附设钢管拔杆长度5~6米，起重量不大于200kg，起吊前将拔杆钢丝绳卡卡在吊盘上方主绳上，不起时将拔杆钢丝绳拆卡，临时绑大靠拔杆井架一侧。第1页共4页满挂安全网深圳市石岩镇石建兴建筑工程有限公司十六项目部井字架搭设示意图3、混凝土基础深0.8米左右,并预埋带弯钩的Ф20~25地脚螺栓，基础地厚200mm，其混凝土标号不小于C15，有一定坡度，水能自流出去，确保井架底座无积水。4、架体要稳定，垂直偏差1/600，即20米井架允许偏差30mm左右，每隔三层（约10M）用5号槽钢与建筑结构附着锚固。两导轨间距轴心线对底座水平基准面的垂直误差为±10mm。5、架顶上端安装1200~2000mm长的避雷针，并按规定做好接地，其接地电阻实测值不大于4Ω。6、井架顶部设置天梁上装置天滑轮，天梁可用两根14号槽钢，两头搁在小横杆上或采用桁架式横杆加固，天滑轮夹在其间。同样，地滑轮应按出厂构件定位安装，若无地滑轮安装构件时，由工程施工技术人员另行解决。7、防止钢丝绳折断安全措施，采取Ф12圆钢弯成Ω形状作保护圈，距地滑轮100~200mm即可，在保护圈两端平直处各焊接一块厚度适中的80mm*80mm钢板，各钻一个Ф14孔，用一段Ф12钢丝绳并以绳卡固定。8、当钢丝绳在卷筒边时，与卷筒轴中垂线的夹交不大于2。。当钢丝绳在卷筒中间位置时，地滑轮的位置应于卷筒轴心线垂直，并确保其距离不少于15米。9、通过地滑轮后至卷扬机前这一段钢丝绳就应用红砖砌沟，上盖旧模板保护，其间设置不少于2个滚托。同时要用Ф12圆钢弯成Ω形状并固定，以防止钢丝绳回弹。10、吊盘要设安全门，门应内开或向上推开，若使用钢门帘时，则第2页共4页18001500挂窄条安全网防护深圳市石岩镇石建兴建筑工程有限公司十六项目部帘底至吊盘底板上的距离不大于250mm，门帘高度不低于1950mm。11、在吊盘上顶部横梁两端安装断绳保险装置，并在导轨上每隔300mm焊接一节Ф12圆钢。12、悬挂吊盘的钢丝绳的连接方式，一端绕过套环后与主绳用绳卡夹紧，绳卡数量不得少于三个，第一个绳卡距套环中心250mm（紧靠套环），第二个绳卡距离第一个绳卡150mm，第三个绳卡第二个绳卡200mm，并留有安全弯（死首），大约成一个Ω形状，最后一个绳卡距绳头不小于150mm，每个绳卡拧紧到钢丝绳压扁1/3为宜。13、每层应安装停靠装置，若没有配套构件时，可用钢管依样仿制，用滚珠轴承减少摩擦力。14、将电气限们开关串接在卷扬机主电机的控制回路上，各停层机械门锁要装置安全联锁开关。15、用铃声和灯装置钮组成通信联络信号。16、各层通往卸料栈桥入品处应设置活动安全门，门的高度1200mm用Ф10@200圆钢焊接双扇合缝处设插销，安全门两侧用方木上下顶紧，并与门钩相应位置嵌入门环，下环距楼地面不大于250mm，以利安装、拆卸。17、钢丝绳选择，根据卷扬机滚筒直径为钢丝绳直径40倍左右，因此，钢丝绳采用12.5mm，GB1102-74绳6*19股（1+6+12）。18钢丝绳缆风绳：当井架高度10米时，在井架四周设第一道缆风绳（夹角同第一...
