工程放样的基本方法VIP免费

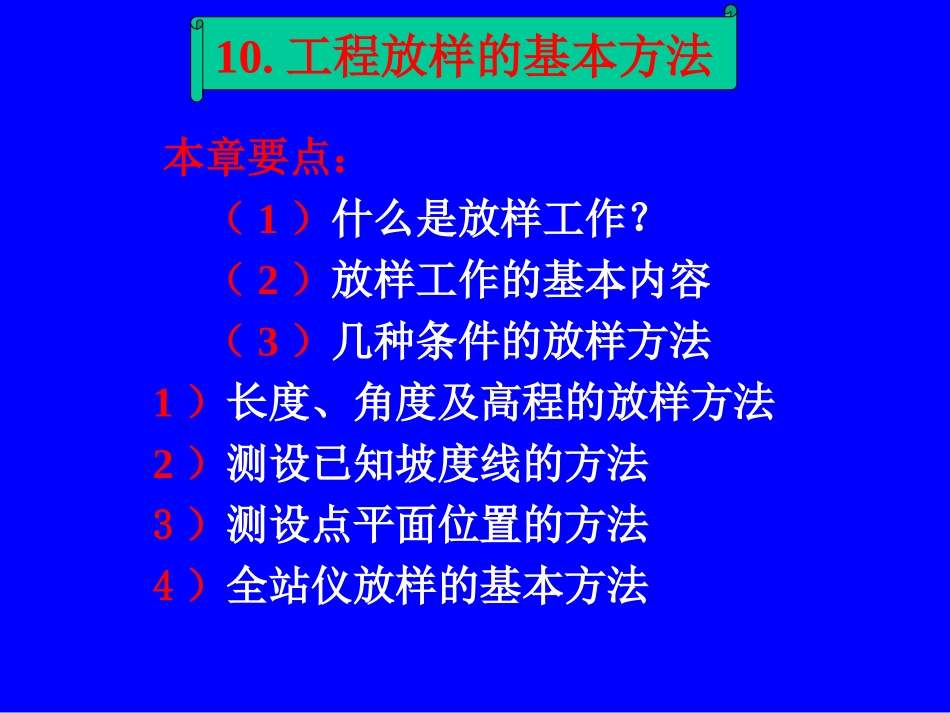

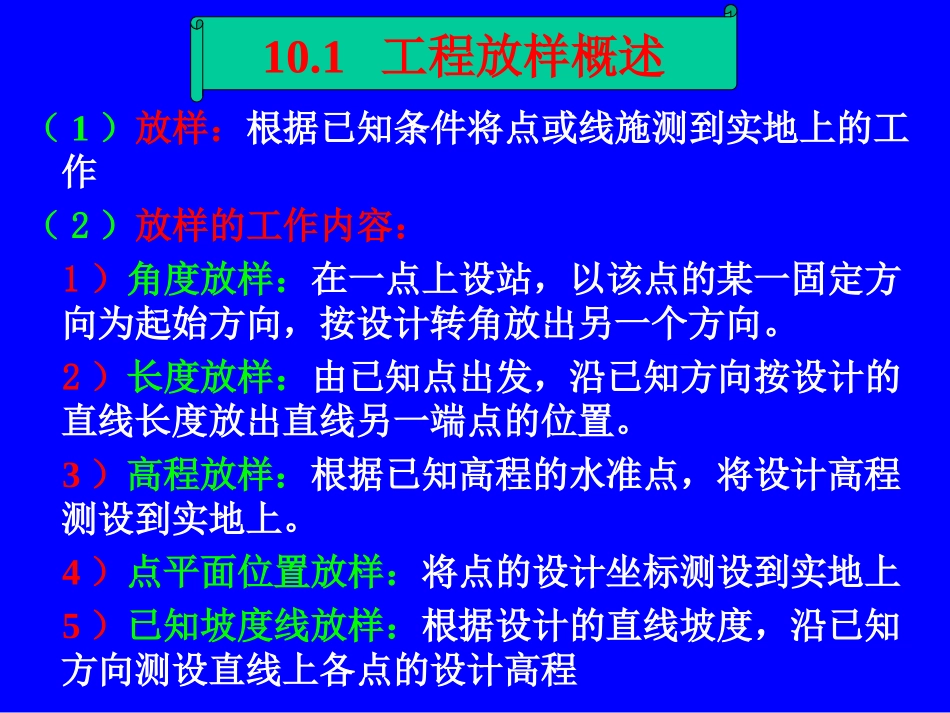

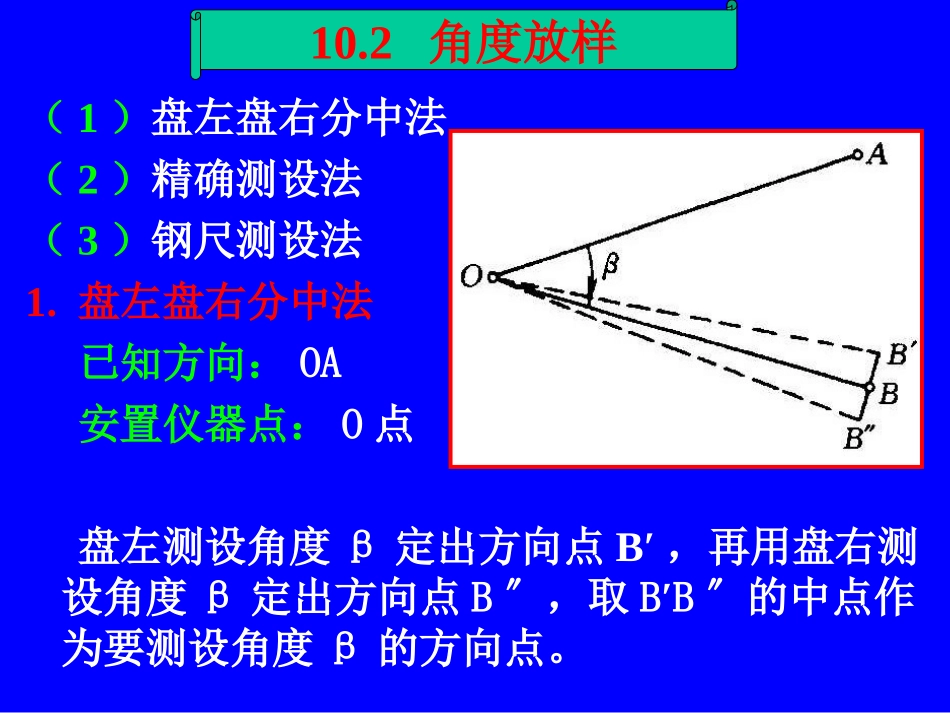

本章要点：（1）什么是放样工作？（2）放样工作的基本内容（3）几种条件的放样方法1）长度、角度及高程的放样方法2）测设已知坡度线的方法3）测设点平面位置的方法4）全站仪放样的基本方法10.工程放样的基本方法（1）放样：根据已知条件将点或线施测到实地上的工作（2）放样的工作内容：1）角度放样：在一点上设站，以该点的某一固定方向为起始方向，按设计转角放出另一个方向。2）长度放样：由已知点出发，沿已知方向按设计的直线长度放出直线另一端点的位置。3）高程放样：根据已知高程的水准点，将设计高程测设到实地上。4）点平面位置放样：将点的设计坐标测设到实地上5）已知坡度线放样：根据设计的直线坡度，沿已知方向测设直线上各点的设计高程10.1工程放样概述（1）盘左盘右分中法（2）精确测设法（3）钢尺测设法1.盘左盘右分中法已知方向：OA安置仪器点：O点盘左测设角度β定出方向点B′，再用盘右测设角度β定出方向点B〞，取B′B〞的中点作为要测设角度β的方向点。10.2角度放样2.精确测设法步骤（1）分中法测设角β，定出方向点B。（2）测回法精确测出角AOB的角度值为β′,则Δβ=β-β′,丈量OB的距离，则垂直改正数（3）改正：Δβ>0则由B点垂直OB外量BB0即得角度方向；Δβ<0则向内量BB000180OBOBtgBB3.钢尺测设角度（几何测设法）适用条件：（1）测设角精度要求不高（2）地势平坦已知方向：OA，测设角度：β构造等腰三角形AOB，取OA=OB=D，计算AB长度x，采用距离交会定点法可定出B点的位置。已知条件：端点位置及量距方向（1）钢尺一般测设法改变尺端点位置进行两次测设，取两次测设点位的中间位置作为直线端点的最终位置（2）钢尺精密的测设测设前对钢尺进行检验，在测设前首先量测温度，利用尺长公式进行尺长、温度及倾斜改正，反算出应量距离，然后测设。10.3水平距离测设htdlllld（3）端点改正法1）一般测设，定出端点B点。2）精密丈量AB长度，加各项改正后得AB的实际长度为D’，则前后两次测设点的差为ΔD=D-D’。3）依据ΔD的符号进行改正。应用：（1）建筑物室内地坪±0的测设；（2）道路工程路线中心设计高程的测设；（3）桥墩顶面高程、隧道开挖高程控制等；（4）管道工程坡度钉的测设等10.4测设已知高程1.测设地面点高程（1）以水准点为后视，读取后视读数，并计算出视线高。（2）根据视线高和设计高程，计算欲测设高程点的“应读前视读数”：应读前视读数=视线高-设计高程（3）调节前视读数为应读前视读数，则尺底位置即为设计高程的位置，在所钉木桩上注明。2.测设深坑已知高程点采用引测法，分别在地面及坑中观测一次，即可测得坑内待求高程点的位置（如右图所示）由下式可得)()(22110babaHHA21102)()(abaHHbA3.测设已知坡度的直线（1）由设计坡度m和直线AB的水平距离D计算B点的设计高程（2）用测设高程法，把B的高程位置测设出来（3）在A点安放水准仪，量取仪器高i，立尺于B点桩顶上，旋转脚螺旋，使视线倾斜对准尺上读数为仪器高i，可据此视线测设中间各点。DmHHAB%1.直角坐标法（1）计算坐标增量：Δxoa=Xa-Xo,Δyoa=Ya-Yo（2）置经纬仪于O点上，沿OM方向（已知的一个方向）量取Δyoa得P点；（3）置经纬仪于P点，后视M，以盘左、盘右分中法反时针旋转90度，并在此方向上量取Δxoa，即A点。10.5点的平面位置的测设2.极坐标法适用条件：短距离测设、便于量距的场地。（1）根据测设点及已知点G、F的坐标计算设站点及测设点之间的距离DGM以及它们的连线和两已知点连线之间的夹角β。（2）以已知边为起始边测设角度β，即得到测设点的方向。在该方向上测设距离DGM，即可得到M点。方法特点：灵活方便，安置一次仪器可测设多个点，适用于复杂形状的建筑物定位。3.距离交会法：根据已知两个或两个以上的已知距离交会出未知点的平面位置。测设时分别以已知点为圆心，以已知点到待定点的距离为半径画弧，或用两盘钢尺丈量交会，其交点就是待定点的位置。注意！！！当出现误差三角形时，取三角形重心为待定点位置。4.角度交会法角度交会法是根据两个或两个以上已知角度的方向线交会出点的平面位置。...
