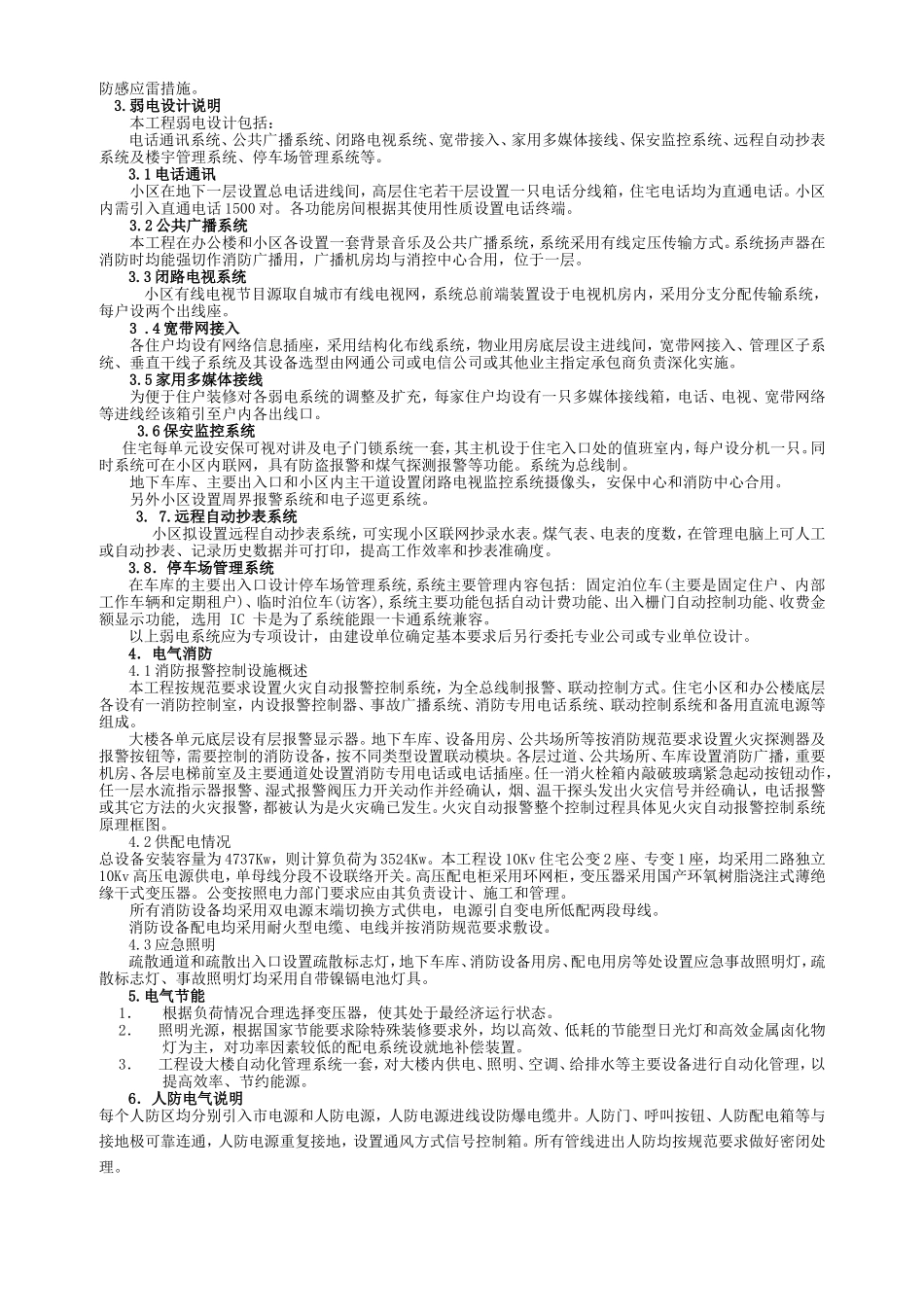

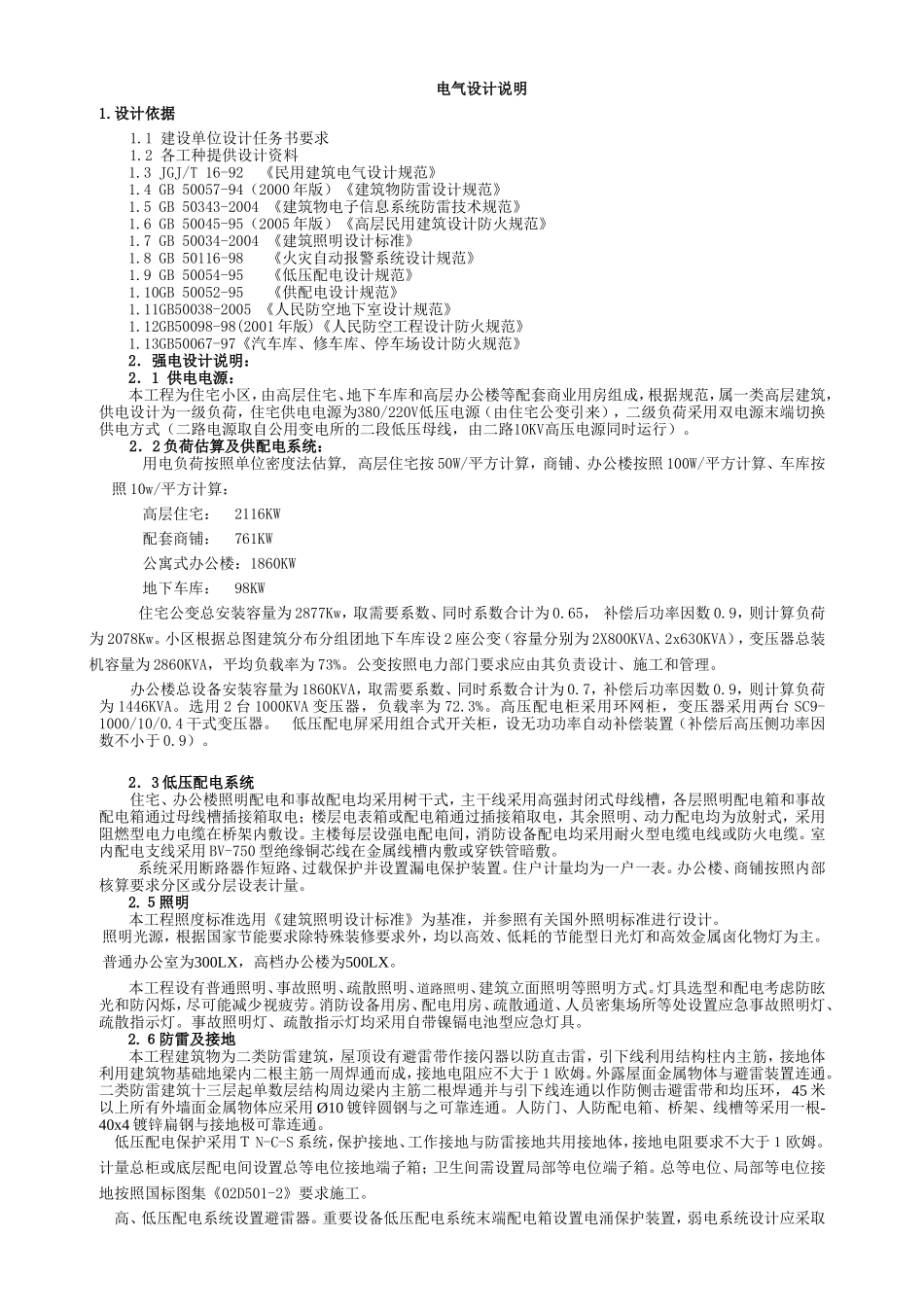

电气设计说明1.设计依据1.1建设单位设计任务书要求1.2各工种提供设计资料1.3JGJ/T16-92《民用建筑电气设计规范》1.4GB50057-94（2000年版）《建筑物防雷设计规范》1.5GB50343-2004《建筑物电子信息系统防雷技术规范》1.6GB50045-95（2005年版）《高层民用建筑设计防火规范》1.7GB50034-2004《建筑照明设计标准》1.8GB50116-98《火灾自动报警系统设计规范》1.9GB50054-95《低压配电设计规范》1.10GB50052-95《供配电设计规范》1.11GB50038-2005《人民防空地下室设计规范》1.12GB50098-98(2001年版)《人民防空工程设计防火规范》1.13GB50067-97《汽车库、修车库、停车场设计防火规范》2．强电设计说明：2．1供电电源：本工程为住宅小区，由高层住宅、地下车库和高层办公楼等配套商业用房组成，根据规范，属一类高层建筑，供电设计为一级负荷，住宅供电电源为380/220V低压电源（由住宅公变引来），二级负荷采用双电源末端切换供电方式（二路电源取自公用变电所的二段低压母线，由二路10KV高压电源同时运行）。2．2负荷估算及供配电系统：用电负荷按照单位密度法估算,高层住宅按50W/平方计算，商铺、办公楼按照100W/平方计算、车库按照10w/平方计算：高层住宅：2116KW配套商铺：761KW公寓式办公楼：1860KW地下车库：98KW住宅公变总安装容量为2877Kw，取需要系数、同时系数合计为0.65，补偿后功率因数0.9，则计算负荷为2078Kw。小区根据总图建筑分布分组团地下车库设2座公变（容量分别为2X800KVA、2x630KVA），变压器总装机容量为2860KVA，平均负载率为73%。公变按照电力部门要求应由其负责设计、施工和管理。办公楼总设备安装容量为1860KVA，取需要系数、同时系数合计为0.7，补偿后功率因数0.9，则计算负荷为1446KVA。选用2台1000KVA变压器，负载率为72.3%。高压配电柜采用环网柜，变压器采用两台SC9-1000/10/0.4干式变压器。低压配电屏采用组合式开关柜，设无功功率自动补偿装置（补偿后高压侧功率因数不小于0.9）。2．3低压配电系统住宅、办公楼照明配电和事故配电均采用树干式，主干线采用高强封闭式母线槽，各层照明配电箱和事故配电箱通过母线槽插接箱取电；楼层电表箱或配电箱通过插接箱取电，其余照明、动力配电均为放射式，采用阻燃型电力电缆在桥架内敷设。主楼每层设强电配电间，消防设备配电均采用耐火型电缆电线或防火电缆。室内配电支线采用BV-750型绝缘铜芯线在金属线槽内敷或穿铁管暗敷。系统采用断路器作短路、过载保护并设置漏电保护装置。住户计量均为一户一表。办公楼、商铺按照内部核算要求分区或分层设表计量。2.５照明本工程照度标准选用《建筑照明设计标准》为基准，并参照有关国外照明标准进行设计。照明光源，根据国家节能要求除特殊装修要求外，均以高效、低耗的节能型日光灯和高效金属卤化物灯为主。普通办公室为300LX，高档办公楼为500LX。本工程设有普通照明、事故照明、疏散照明、道路照明、建筑立面照明等照明方式。灯具选型和配电考虑防眩光和防闪烁，尽可能减少视疲劳。消防设备用房、配电用房、疏散通道、人员密集场所等处设置应急事故照明灯、疏散指示灯。事故照明灯、疏散指示灯均采用自带镍镉电池型应急灯具。2.６防雷及接地本工程建筑物为二类防雷建筑，屋顶设有避雷带作接闪器以防直击雷，引下线利用结构柱内主筋，接地体利用建筑物基础地梁内二根主筋一周焊通而成，接地电阻应不大于１欧姆。外露屋面金属物体与避雷装置连通。二类防雷建筑十三层起单数层结构周边梁内主筋二根焊通并与引下线连通以作防侧击避雷带和均压环，45米以上所有外墙面金属物体应采用Ø10镀锌圆钢与之可靠连通。人防门、人防配电箱、桥架、线槽等采用一根-40x4镀锌扁钢与接地极可靠连通。低压配电保护采用ＴN-C-S系统，保护接地、工作接地与防雷接地共用接地体，接地电阻要求不大于１欧姆。计量总柜或底层配电间设置总等电位接地端子箱；卫生间需设置局部等电位端子箱。总等电位、局部等电位接地按照国标图集《02D501-2》要求施工。高、低压配电系统设置避雷器。重要设备低压配电系统末端配电箱设置电涌保护装置，弱电系统设计应采取防感应雷措施。3.弱电设计说明本工程...
