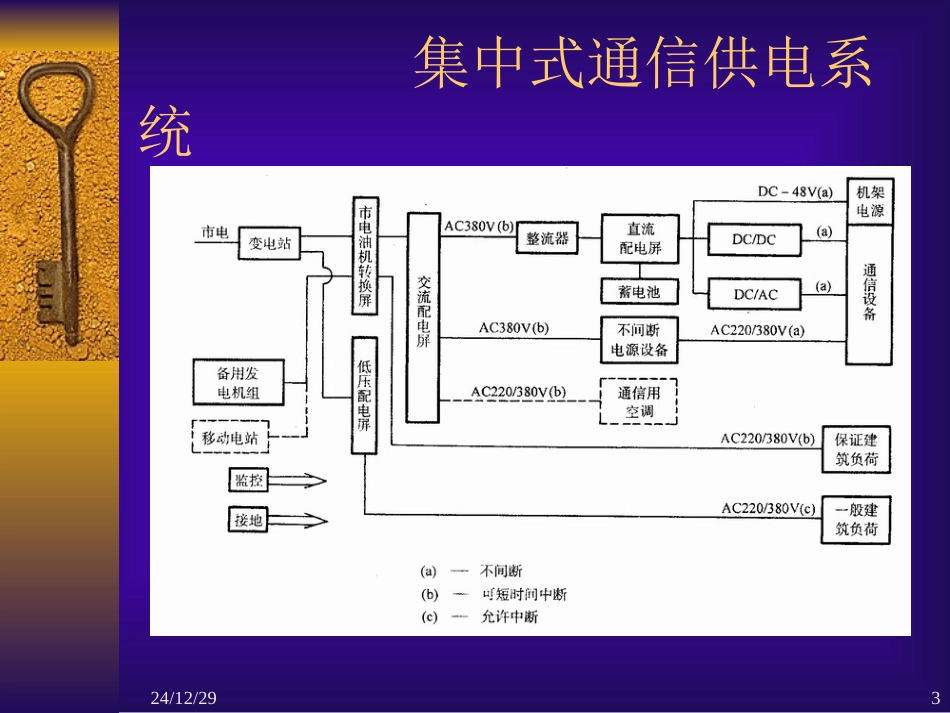

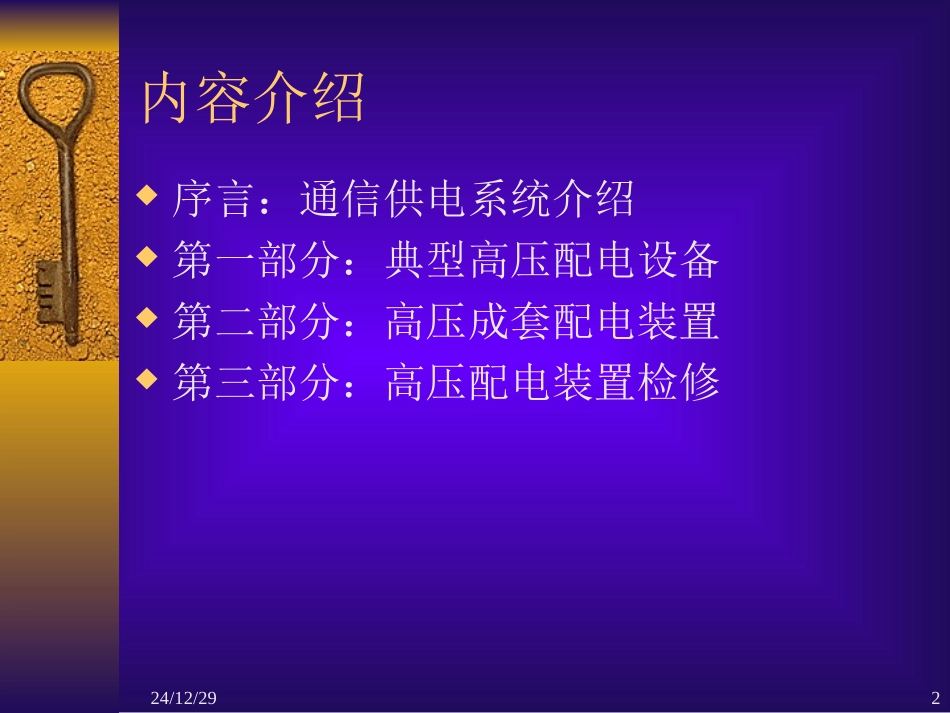

24/12/291高压配电装置基础知识24/12/292内容介绍序言：通信供电系统介绍第一部分：典型高压配电设备第二部分：高压成套配电装置第三部分：高压配电装置检修24/12/293集中式通信供电系统24/12/294分散式通信供电系统24/12/295第一部分：典型高压配电设备高压熔断器高压隔离开关高压负荷开关高压断路器避雷器配电变压器高压成套装置24/12/296高压熔断器用于对高压线路或高压电气设备的断路保护。型号含义：额定电压N：户内型；W：户外型设计序号R：熔断器24/12/297高压熔断器的选用满足额定电压、额定电流的参数要求；熔断特性要与上下级熔体及继电保护的动作特性相配合，（相差2~3级）；根据熔断特性曲线整定动作值；断流容量必须大于安装处的短路功率；分断能力必须与安装处的最大短路电流相匹配。24/12/298新型高压熔断器：PRWG2-10系列防污型组件；熔管下装扭力弹簧片，动作时迅速拉出熔丝，减少燃弧时间和灭弧材料的消耗；熔管为逐级排气式，解决了开断大小电流的灭弧难题；负荷型熔断器装有灭弧片和弧触刀片。24/12/299高压隔离开关一种开启式高压电气设备，在电路中只起隔离作用，使电路具有一个明显可靠的电气断点。型号含义：GN1-10额定电压N：户内型；W：户外型设计序号G：隔离开关24/12/2910对隔离开关的基本要求有明显可靠的电气断开点；有足够的短路动稳定性；结构简单，动作可靠；必须与接地刀闸相互联锁；操动机构必须和高压断路器操动机构相互闭锁。24/12/2911新型高压隔离开关：GW4-10G现行同级户外隔离开关的更新换代产品；满足国际电工标准IEC129，IEC694要求；10KV隔离开关还可配带避雷器或电流互感器；用于有压无荷时分合电路，实现电气隔离。24/12/2912高压负荷开关额定电压N：户内型；W：户外型设计序号F：负荷开关灭弧能力较小，只能通断正常负荷电流，不能分断短路故障电流。型号含义：FN1-1024/12/2913高压负荷开关的选用合闸状态时，应满足安装处热稳定性要求；分断电路时，应能可靠分断其负荷电流。24/12/2914新型高压隔离负荷开关GFW1-10系列专为配电网设计，可替代断路器，作支线或分段保护用，也可替代隔离开关，不另设防误装置单断口旋转结构，动作灵活可靠可配带避雷器国家电力科学研究院独家研制24/12/2915高压断路器高压配电网最重要的控制和保护电器断流容量可达几百~几千兆伏安型号含义：SN10-10额定电压N：户内型；W：户外型设计序号S：少油型；D：多油型；Z：真空型；24/12/2916高压断路器重要技术参数额定电压、额定电流、额定开断电流动稳定电流、热稳定电流开断短路电流、负荷电流最高工作电压、工频试验电压、全波和截波冲击试验电压固有分闸时间、合闸时间、分合速度24/12/2917高压断路器的熄弧原理关键在于其熄弧性能。开断高压交流电路时，在高压作用下，即使很小的电流都会产生电弧。必须采取相应的灭弧措施。采用多种综合灭弧措施，使得高压断路器熄灭各种大小分断电流电弧的能力基本相同。24/12/2918柱上油断路器三相间装设相互隔离的灭弧腔绝缘油既是绝缘介质，又是灭弧介质电弧的热效应使得绝缘油汽化分解产生对流，分断熄灭电弧多次动作后，要及时检查合更换绝缘油油位下降时要及时补油24/12/2919SF6断路器采用惰性气体SF6做绝缘灭弧介质SF6在150℃以下时，化学性能相当稳定；在电弧热效应作用下，会迅速气化分解灭弧。产生的活性杂质在电弧熄灭后的极短时间内（1s）又会还原。24/12/2920SF6做绝缘灭弧介质的优点不含C元素。不像油在弧温作用下会析出单质碳，降低绝缘性能不含O元素。不存在触头氧化问题。触头寿命长电气绝缘性能优越电流过零熄灭后，具有快速恢复绝缘强度的能力24/12/2921真空断路器利用真空灭弧。真空中不存在气体游离问题，理论上讲触头断开时不会产生电弧。感性回路中，灭弧速度太快，di/dt太大，会引起极高的过电压，对系统不利。开关触头间产生的一小点真空电弧在电流第一次过零点自然熄灭。24/12/2922真空断路器的优缺点优点：熄弧能力强，触头机械寿命长，...
