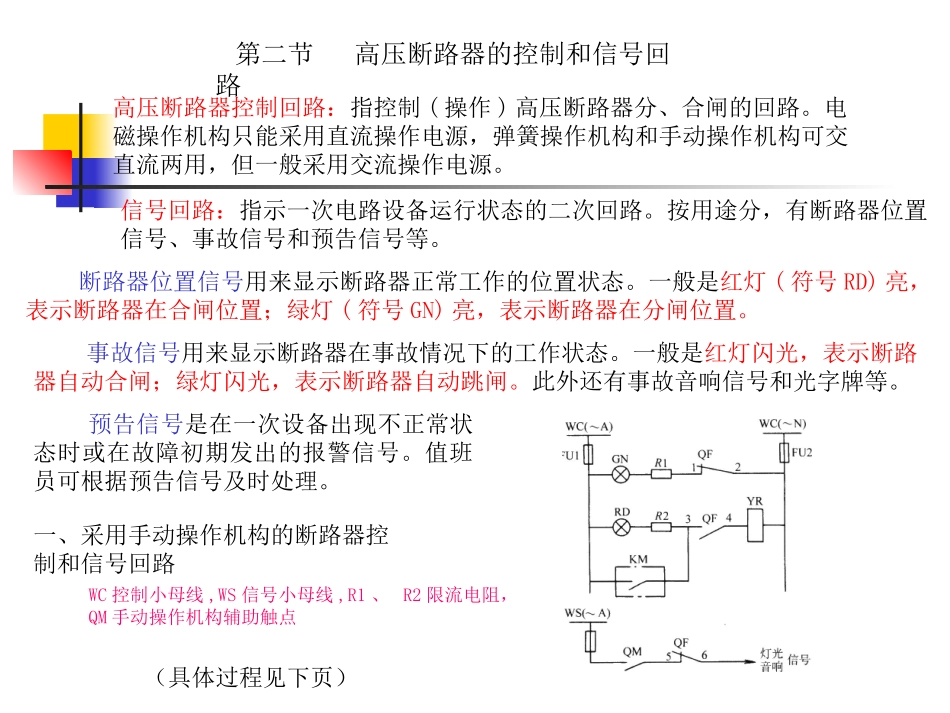

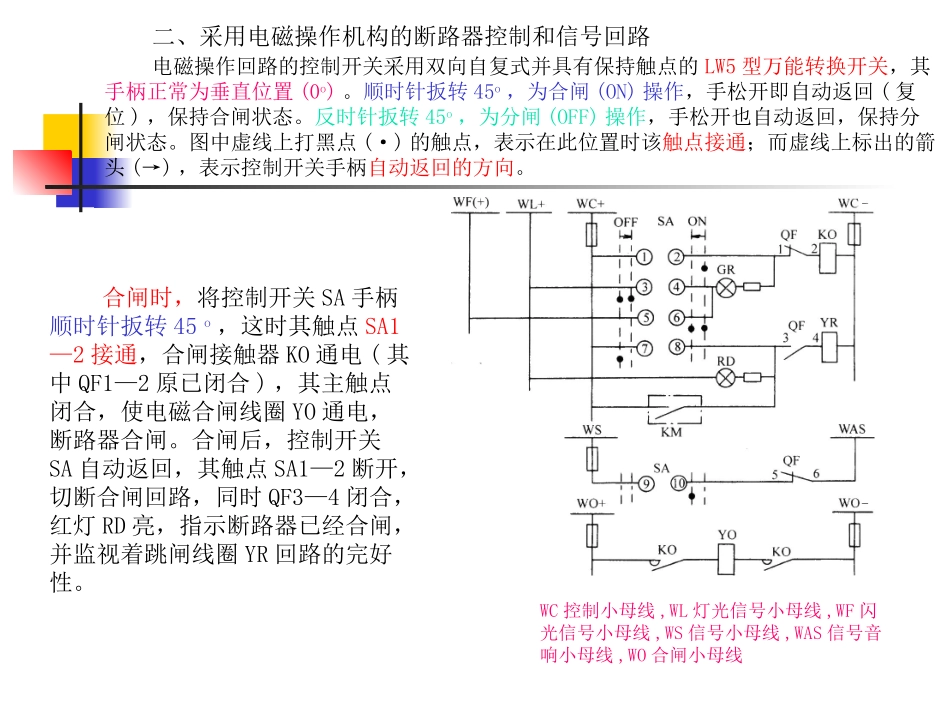

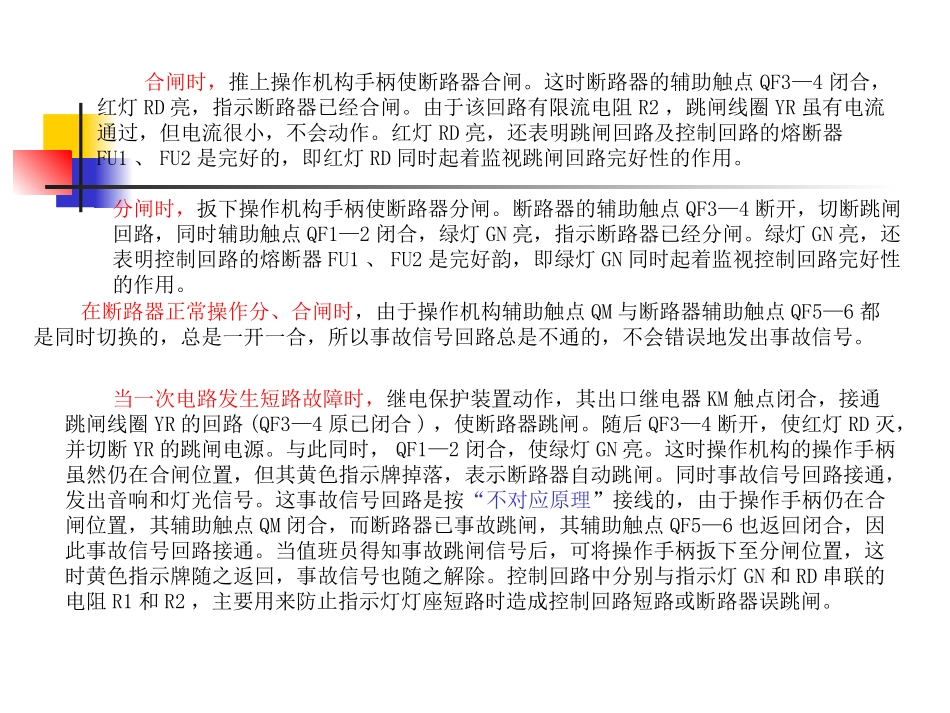

第二节高压断路器的控制和信号回路高压断路器控制回路：指控制(操作)高压断路器分、合闸的回路。电磁操作机构只能采用直流操作电源，弹簧操作机构和手动操作机构可交直流两用，但一般采用交流操作电源。信号回路：指示一次电路设备运行状态的二次回路。按用途分，有断路器位置信号、事故信号和预告信号等。断路器位置信号用来显示断路器正常工作的位置状态。一般是红灯(符号RD)亮，表示断路器在合闸位置；绿灯(符号GN)亮，表示断路器在分闸位置。事故信号用来显示断路器在事故情况下的工作状态。一般是红灯闪光，表示断路器自动合闸；绿灯闪光，表示断路器自动跳闸。此外还有事故音响信号和光字牌等。预告信号是在一次设备出现不正常状态时或在故障初期发出的报警信号。值班员可根据预告信号及时处理。一、采用手动操作机构的断路器控制和信号回路WC控制小母线,WS信号小母线,R1、R2限流电阻，QM手动操作机构辅助触点（具体过程见下页）合闸时，推上操作机构手柄使断路器合闸。这时断路器的辅助触点QF3—4闭合，红灯RD亮，指示断路器已经合闸。由于该回路有限流电阻R2，跳闸线圈YR虽有电流通过，但电流很小，不会动作。红灯RD亮，还表明跳闸回路及控制回路的熔断器FU1、FU2是完好的，即红灯RD同时起着监视跳闸回路完好性的作用。分闸时，扳下操作机构手柄使断路器分闸。断路器的辅助触点QF3—4断开，切断跳闸回路，同时辅助触点QF1—2闭合，绿灯GN亮，指示断路器已经分闸。绿灯GN亮，还表明控制回路的熔断器FU1、FU2是完好韵，即绿灯GN同时起着监视控制回路完好性的作用。在断路器正常操作分、合闸时，由于操作机构辅助触点QM与断路器辅助触点QF5—6都是同时切换的，总是一开一合，所以事故信号回路总是不通的，不会错误地发出事故信号。当一次电路发生短路故障时，继电保护装置动作，其出口继电器KM触点闭合，接通跳闸线圈YR的回路(QF3—4原已闭合)，使断路器跳闸。随后QF3—4断开，使红灯RD灭，并切断YR的跳闸电源。与此同时，QF1—2闭合，使绿灯GN亮。这时操作机构的操作手柄虽然仍在合闸位置，但其黄色指示牌掉落，表示断路器自动跳闸。同时事故信号回路接通，发出音响和灯光信号。这事故信号回路是按“不对应原理”接线的，由于操作手柄仍在合闸位置，其辅助触点QM闭合，而断路器已事故跳闸，其辅助触点QF5—6也返回闭合，因此事故信号回路接通。当值班员得知事故跳闸信号后，可将操作手柄扳下至分闸位置，这时黄色指示牌随之返回，事故信号也随之解除。控制回路中分别与指示灯GN和RD串联的电阻R1和R2，主要用来防止指示灯灯座短路时造成控制回路短路或断路器误跳闸。二、采用电磁操作机构的断路器控制和信号回路电磁操作回路的控制开关采用双向自复式并具有保持触点的LW5型万能转换开关，其手柄正常为垂直位置(0o)。顺时针扳转45o，为合闸(ON)操作，手松开即自动返回(复位)，保持合闸状态。反时针扳转45o，为分闸(OFF)操作，手松开也自动返回，保持分闸状态。图中虚线上打黑点(·)的触点，表示在此位置时该触点接通；而虚线上标出的箭头(→)，表示控制开关手柄自动返回的方向。WC控制小母线,WL灯光信号小母线,WF闪光信号小母线,WS信号小母线,WAS信号音响小母线,WO合闸小母线合闸时，将控制开关SA手柄顺时针扳转45o，这时其触点SA1—2接通，合闸接触器KO通电(其中QF1—2原已闭合)，其主触点闭合，使电磁合闸线圈YO通电，断路器合闸。合闸后，控制开关SA自动返回，其触点SA1—2断开，切断合闸回路，同时QF3—4闭合，红灯RD亮，指示断路器已经合闸，并监视着跳闸线圈YR回路的完好性。分闸时，将控制开关SA手柄反时针扳转45o，这时其触点SA7—8接通，跳闸线圈YR通电(其中QF3—4原已闭合)，使断路器QF分闸。分闸后，控制开关SA自动返回，其触点SA7—8断开，断路器辅助触点QF3—4也断开，切断跳闸回路，同时触点SA3—4闭合，QF1—2也闭合，绿灯GN亮，指示断路器已经分闸，并监视着合闸线圈KO回路的完好性。由于红、绿指示灯兼起监视分、合闸回路完好性的作用，长时间运行，因此耗能较多。为了减少操作电源中储能电容器能量的过多消耗，因此另设灯光指示小母线WL(+)，专用来接入红、...
