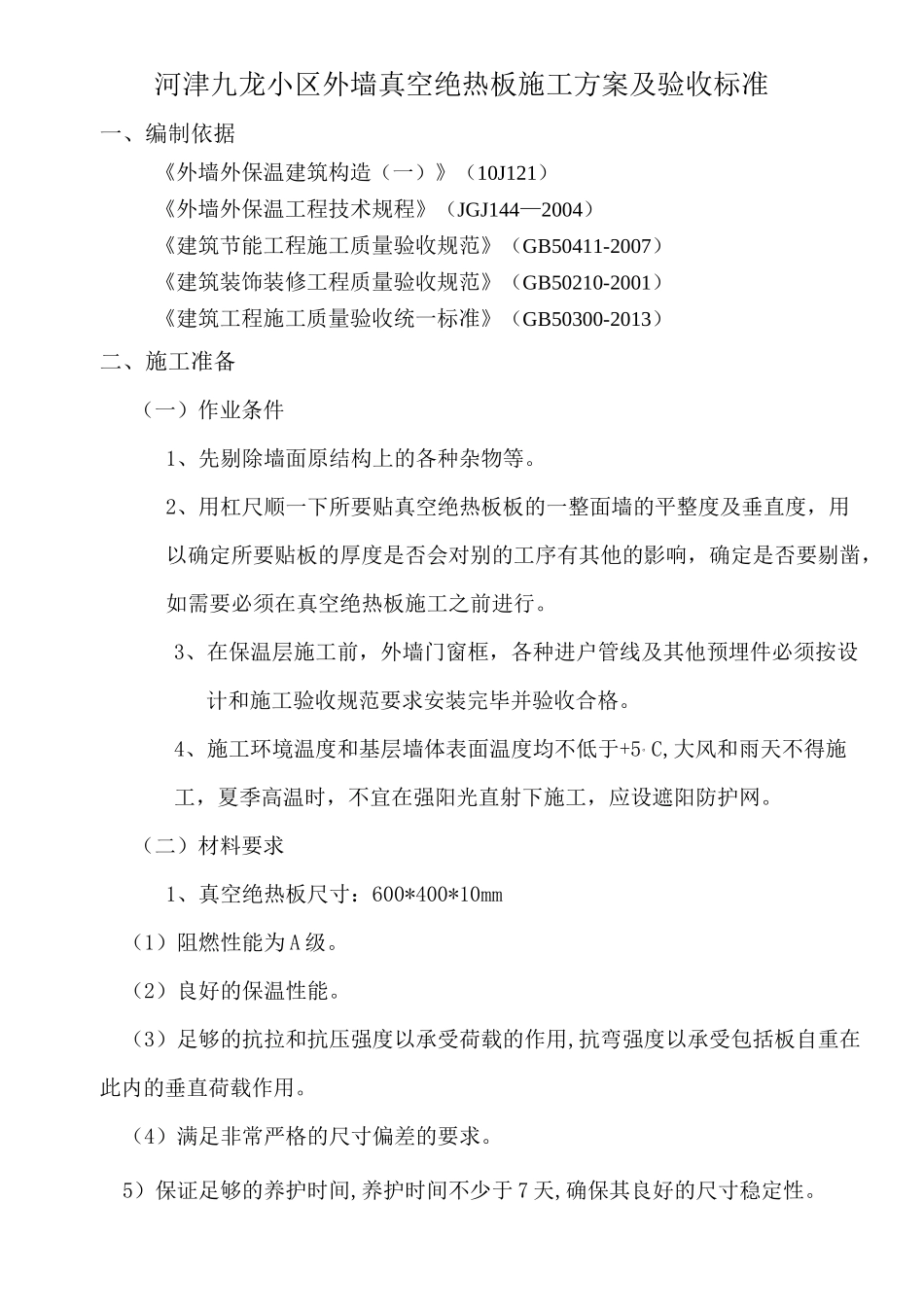

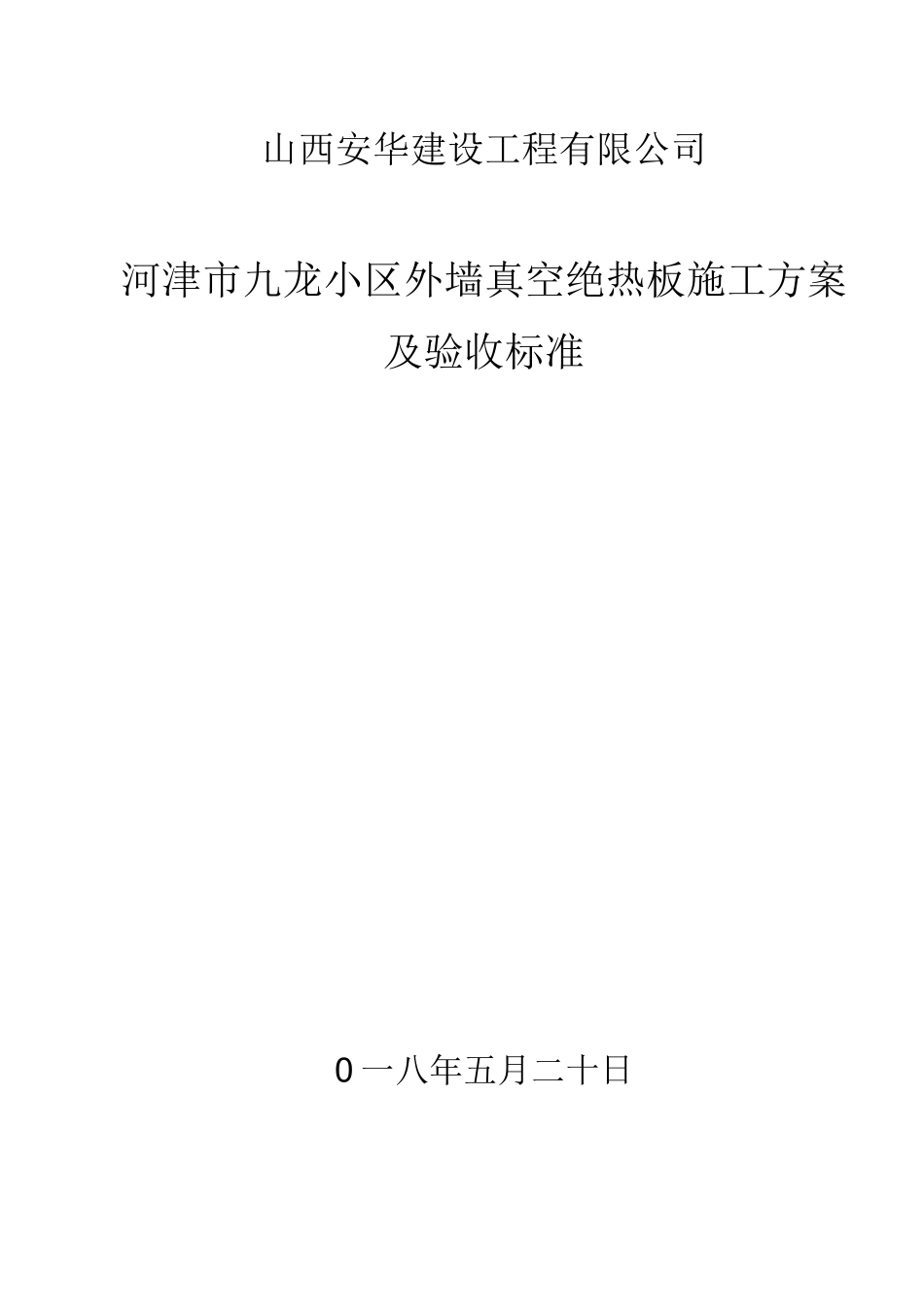

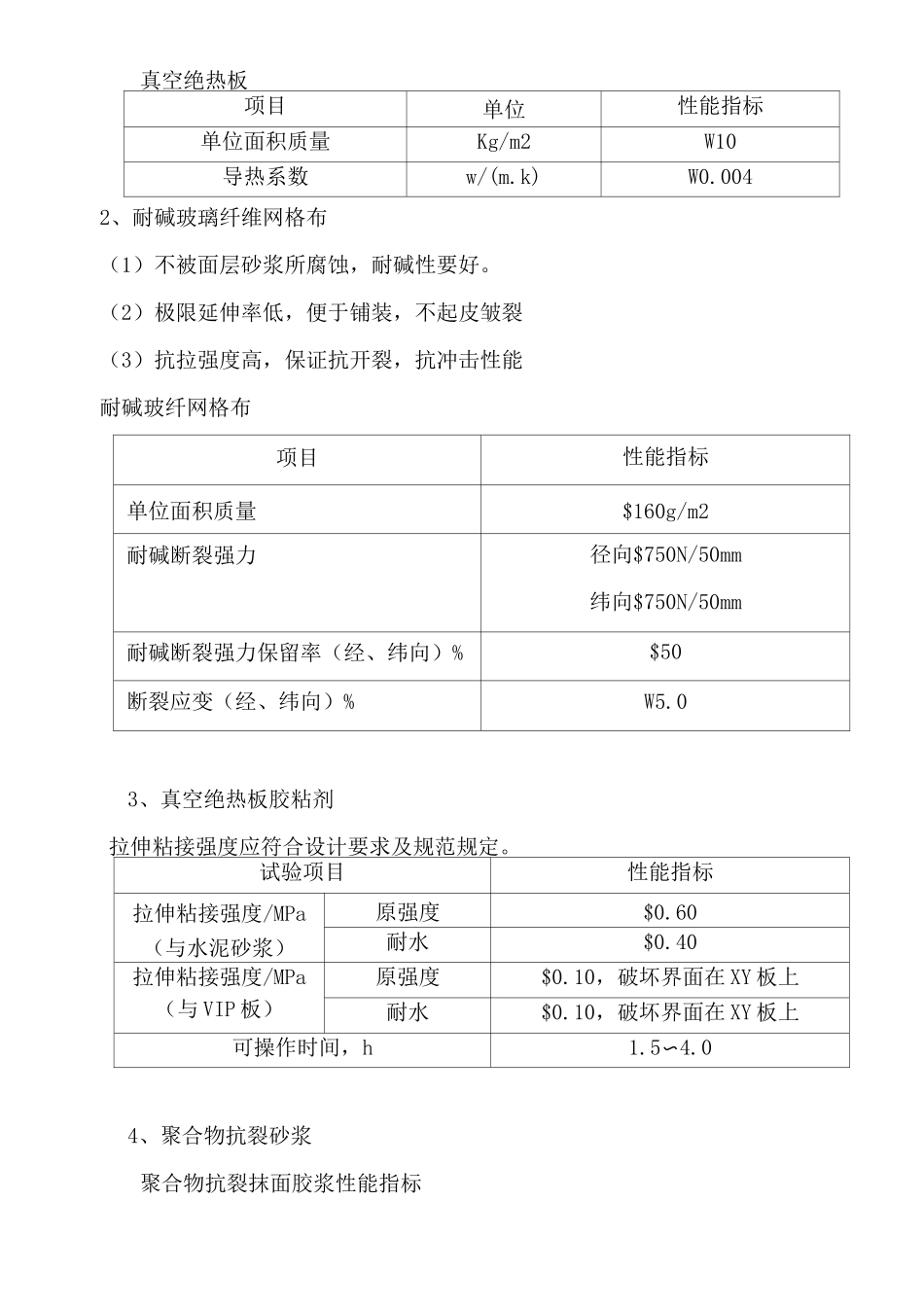

山西安华建设工程有限公司河津市九龙小区外墙真空绝热板施工方案及验收标准0一八年五月二十日河津九龙小区外墙真空绝热板施工方案及验收标准一、编制依据《外墙外保温建筑构造（一）》（10J121）《外墙外保温工程技术规程》（JGJ144—2004）《建筑节能工程施工质量验收规范》（GB50411-2007）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑工程施工质量验收统一标准》（GB50300-2013）二、施工准备（一）作业条件1、先剔除墙面原结构上的各种杂物等。2、用杠尺顺一下所要贴真空绝热板板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响，确定是否要剔凿，如需要必须在真空绝热板施工之前进行。3、在保温层施工前，外墙门窗框，各种进户管线及其他预埋件必须按设计和施工验收规范要求安装完毕并验收合格。4、施工环境温度和基层墙体表面温度均不低于+5°C,大风和雨天不得施工，夏季高温时，不宜在强阳光直射下施工，应设遮阳防护网。（二）材料要求1、真空绝热板尺寸：600*400*10mm（1）阻燃性能为A级。（2）良好的保温性能。（3）足够的抗拉和抗压强度以承受荷载的作用,抗弯强度以承受包括板自重在此内的垂直荷载作用。（4）满足非常严格的尺寸偏差的要求。5）保证足够的养护时间,养护时间不少于7天,确保其良好的尺寸稳定性。真空绝热板项目单位性能指标单位面积质量Kg/m2W10导热系数w/(m.k)W0.0042、耐碱玻璃纤维网格布（1）不被面层砂浆所腐蚀，耐碱性要好。（2）极限延伸率低，便于铺装，不起皮皱裂（3）抗拉强度高，保证抗开裂，抗冲击性能耐碱玻纤网格布项目性能指标单位面积质量$160g/m2耐碱断裂强力径向$750N/50mm纬向$750N/50mm耐碱断裂强力保留率（经、纬向）%$50断裂应变（经、纬向）%W5.03、真空绝热板胶粘剂拉伸粘接强度应符合设计要求及规范规定。试验项目性能指标拉伸粘接强度/MPa（与水泥砂浆）原强度$0.60耐水$0.40拉伸粘接强度/MPa（与VIP板）原强度$0.10，破坏界面在XY板上耐水$0.10，破坏界面在XY板上可操作时间，h1.5〜4.04、聚合物抗裂砂浆聚合物抗裂抹面胶浆性能指标试验项目性能指标拉伸粘接强度/MPa（与板）原强度±0.10，破坏界面在xy板上耐水±0.10，破坏界面在xy板上耐冻融±0.10，破坏界面在xy板上拉伸粘接强度/MPa（与水泥砂浆）抗压、折强度（水泥基）<3.0开裂应变（非水泥基）/%±1.50可操作时间，h1.5〜4.05、掺合在粘结胶浆和抹面胶浆中的水泥，应符合国家标准的要求。6、掺合在粘接胶浆和抹面胶浆中的水，应符合施工用水。三、施工机具杠尺及弹子板、抹子及开刀、冲击钻、橡皮锤等。四、质量要求（一）主控项目1、保温板规格和各项技术指标以及粘结剂的质量均须符合设计和规范要求。2、保温板与结构墙面必须粘接牢固，无松动现象，保温墙表面平整，无起皮、起皱及裂缝现象。保温板材与基层的粘结强度应做现场拉拔试验。（二）一般项目1、板间达边宽W30mm，板缝必须用粘结剂挤实刮平，粘结牢固。2、耐碱网格布要贴平，粘实，阴阳角处应拐过200mm。3、墙面腻子应刮平整，表面无裂缝、起皮及透底现象。4、保温板安装的允许偏差：项目允许偏差检查方法(mm)表面平整度3用2m靠尺和楔形塞尺检查立面垂直度3用2m托线板检查阴阳角垂直3用2m托线板检查阴阳角方正3用200m方尺和楔形塞尺检查接缝高差1.5用支尺和楔形塞尺检查六、操作工艺整体检五、工艺流二道抗裂胶验饰面层施基层墙体粘接层（粘结砂浆）锚固件（水池时不需要）界面剂真空绝热板界面剂网格布薄抹灰增强防护层（抹面砂浆）抗裂砂浆饰面层（面砖或涂料）iR--I*■.1^^r-.■■-.—1.:|=■h■:■4■"■-.■-■p・「■--:.14-,4~-十--（一）基层清理将主体结构墙面上的砂浆及原结构上的木模板等及时清理干净。（二）真空绝热板的粘贴首先设置横向、竖向基准线。真空绝热保温板米用满粘法粘贴到基层墙体上,板与板之间达缝要严密，板贴好后无松动，严格控制板面平整度、垂直度和相邻板间的高差，板周围挤出的胶结剂应及时清，真空保温板应由建筑外墙勒脚部位开始，由下到上，沿水平方向铺设。板与板之间的缝要对齐，不需要错缝。如图1、（三）、耐碱玻纤...
