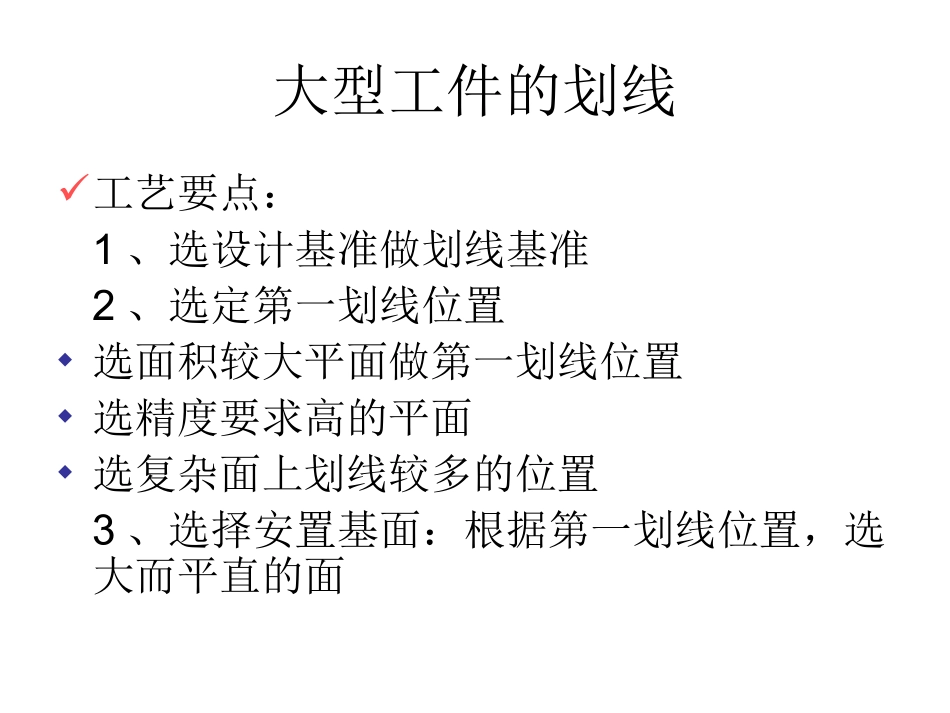

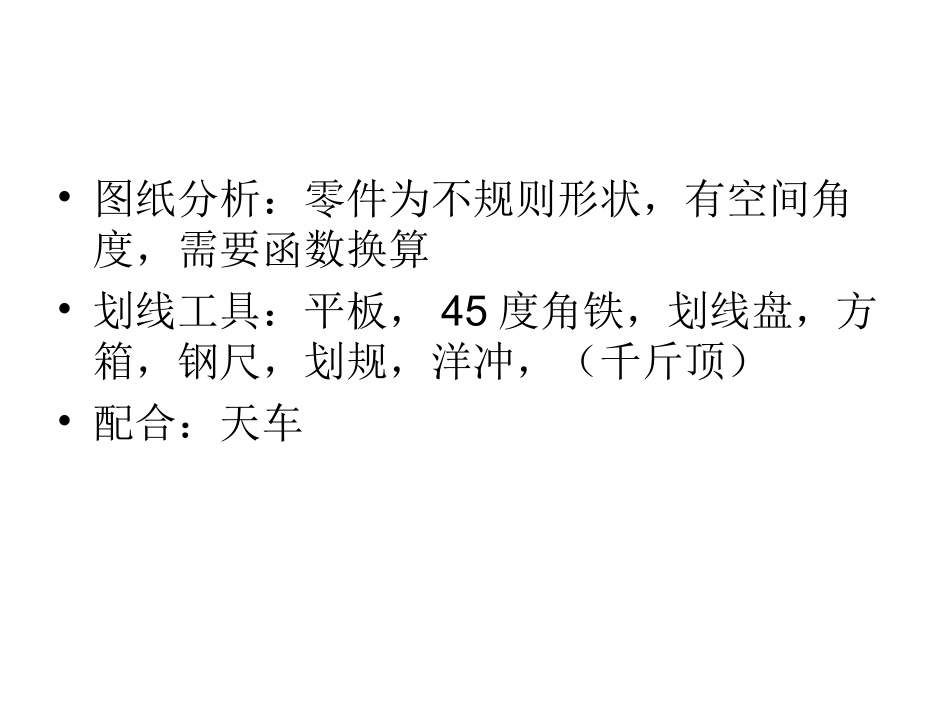

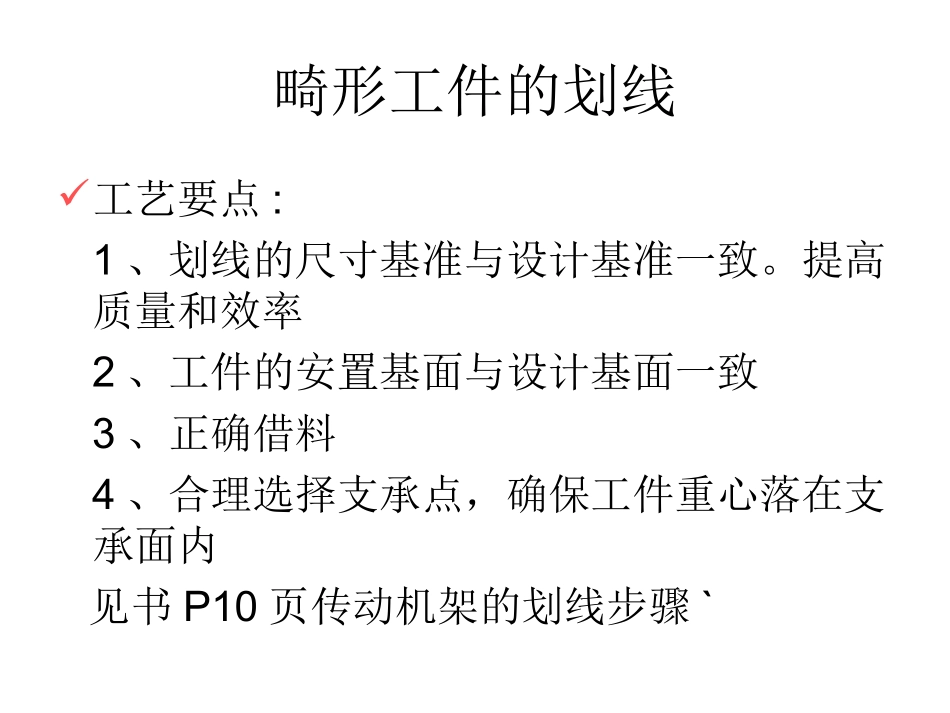

畸形工件的划线工艺要点:1、划线的尺寸基准与设计基准一致。提高质量和效率2、工件的安置基面与设计基面一致3、正确借料4、合理选择支承点，确保工件重心落在支承面内见书P10页传动机架的划线步骤`•图纸分析：零件为不规则形状，有空间角度，需要函数换算•划线工具：平板，45度角铁，划线盘，方箱，钢尺，划规，洋冲，（千斤顶）•配合：天车大型工件的划线工艺要点：1、选设计基准做划线基准2、选定第一划线位置选面积较大平面做第一划线位置选精度要求高的平面选复杂面上划线较多的位置3、选择安置基面：根据第一划线位置，选大而平直的面4、正确借料原则保证各表面都有最低限度的余量考虑到加工面与非加工面的位置，保证最小间隙保证工件外观美观5、合理选择支承点：选择三点支承保证工件重心落在三支承点中心部位，三点尽量分散采用垫铁、平铁预支等，再用千斤顶支承并调整适当的增加辅助支承必要时进入工件内腔划线，保证安全大型零件划线方法平板拼接：平尺检测法、水准法、经纬仪法起重天车辅助吊起见划线实例：P171、机座的划线2、挖掘机动臂第二章.高精度测量仪器及其使用目的及重点：通过了解精密测量仪器的原理，能正确使用合像水平仪、自准直仪、光学平直仪，并运用到机械装配和测量中
