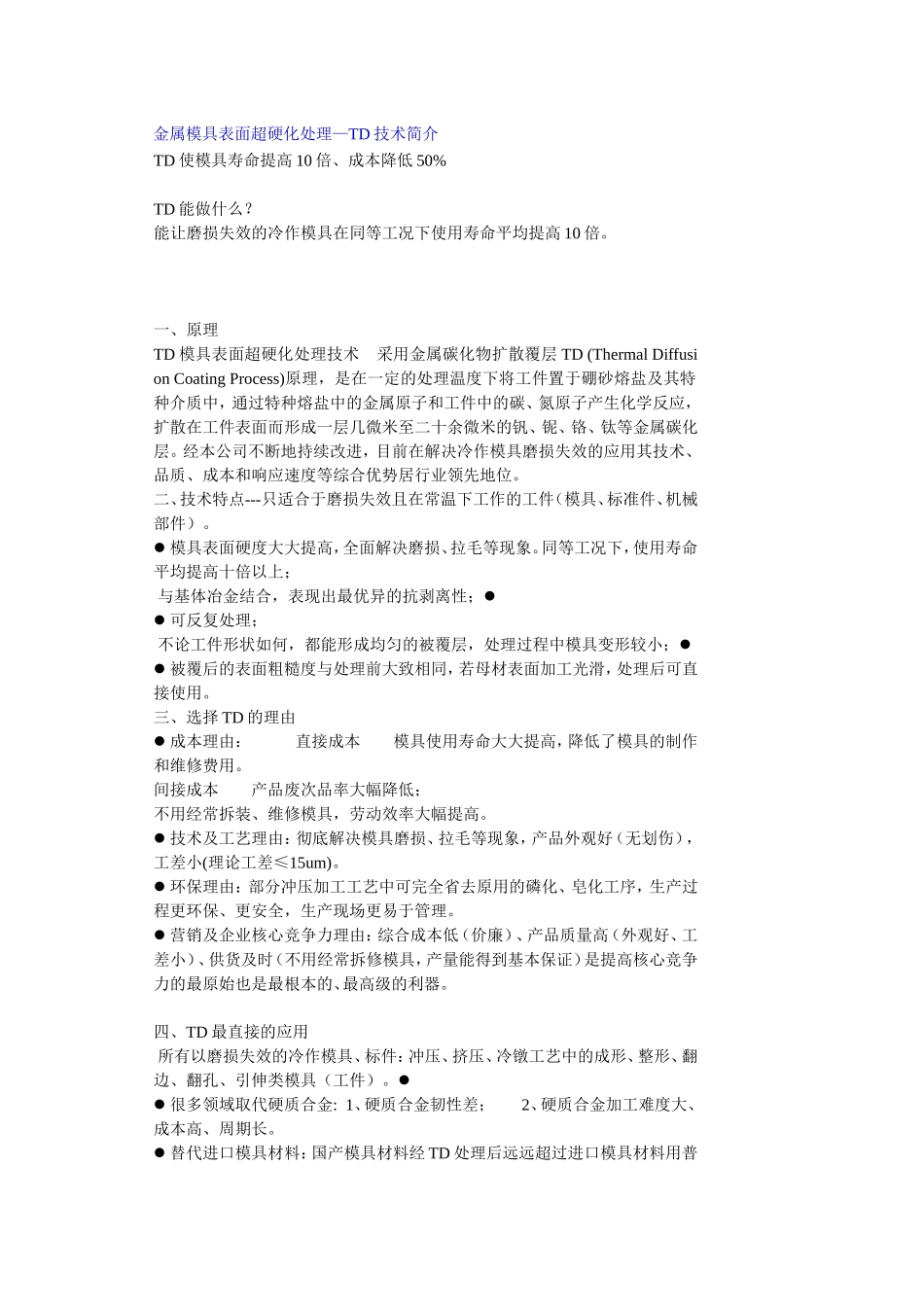

金属模具表面超硬化处理—TD技术简介VIP免费

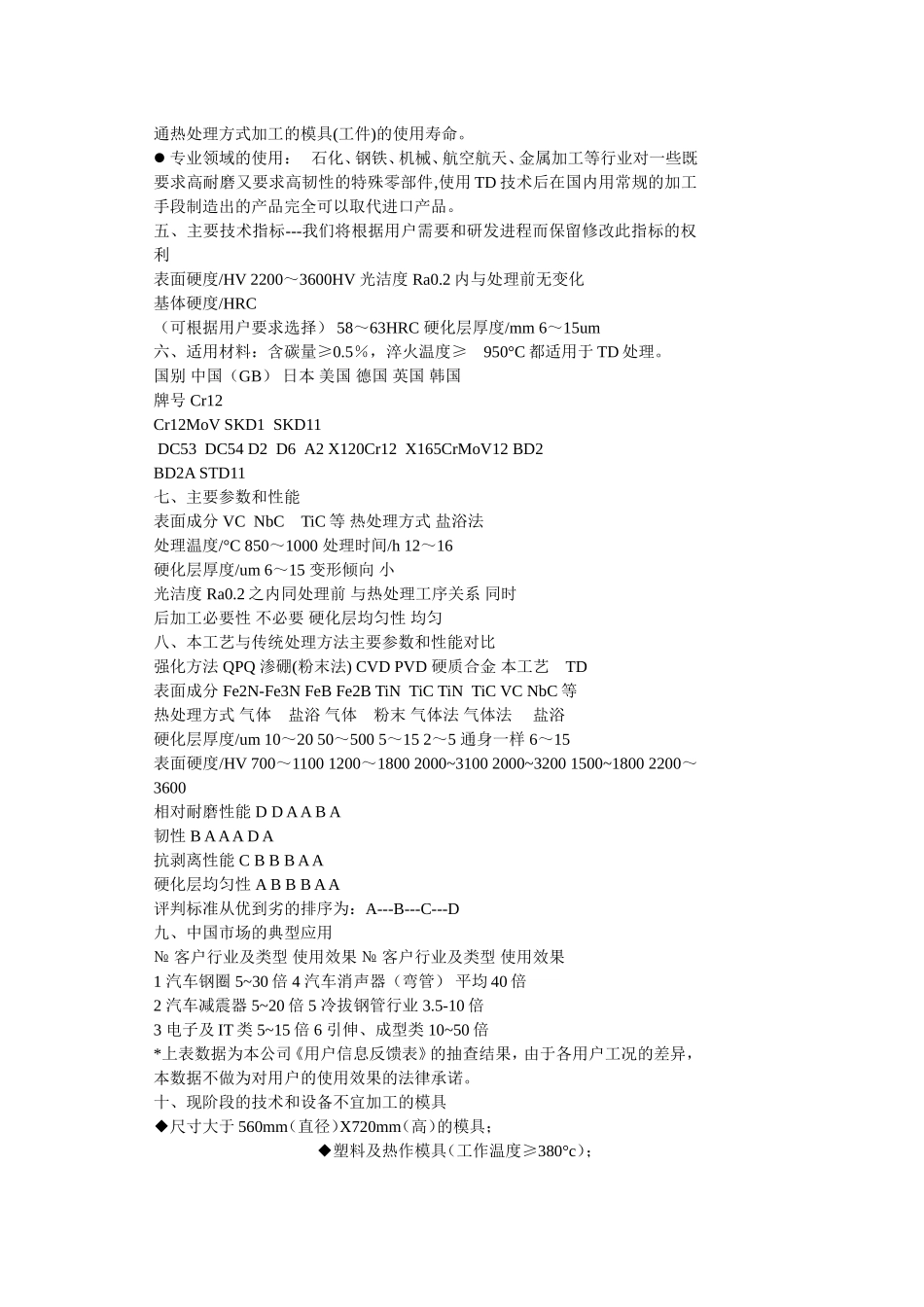

金属模具表面超硬化处理—TD技术简介TD使模具寿命提高10倍、成本降低50%TD能做什么？能让磨损失效的冷作模具在同等工况下使用寿命平均提高10倍。一、原理TD模具表面超硬化处理技术采用金属碳化物扩散覆层TD(ThermalDiffusionCoatingProcess)原理，是在一定的处理温度下将工件置于硼砂熔盐及其特种介质中，通过特种熔盐中的金属原子和工件中的碳、氮原子产生化学反应，扩散在工件表面而形成一层几微米至二十余微米的钒、铌、铬、钛等金属碳化层。经本公司不断地持续改进，目前在解决冷作模具磨损失效的应用其技术、品质、成本和响应速度等综合优势居行业领先地位。二、技术特点---只适合于磨损失效且在常温下工作的工件（模具、标准件、机械部件）。模具表面硬度大大提高，全面解决磨损、拉毛等现象。同等工况下，使用寿命平均提高十倍以上；与基体冶金结合，表现出最优异的抗剥离性；可反复处理；不论工件形状如何，都能形成均匀的被覆层，处理过程中模具变形较小；被覆后的表面粗糙度与处理前大致相同，若母材表面加工光滑，处理后可直接使用。三、选择TD的理由成本理由：直接成本模具使用寿命大大提高，降低了模具的制作和维修费用。间接成本产品废次品率大幅降低；不用经常拆装、维修模具，劳动效率大幅提高。技术及工艺理由：彻底解决模具磨损、拉毛等现象，产品外观好（无划伤），工差小(理论工差≤15um)。环保理由：部分冲压加工工艺中可完全省去原用的磷化、皂化工序，生产过程更环保、更安全，生产现场更易于管理。营销及企业核心竞争力理由：综合成本低（价廉）、产品质量高（外观好、工差小）、供货及时（不用经常拆修模具，产量能得到基本保证）是提高核心竞争力的最原始也是最根本的、最高级的利器。四、TD最直接的应用所有以磨损失效的冷作模具、标件：冲压、挤压、冷镦工艺中的成形、整形、翻边、翻孔、引伸类模具（工件）。很多领域取代硬质合金:1、硬质合金韧性差；2、硬质合金加工难度大、成本高、周期长。替代进口模具材料：国产模具材料经TD处理后远远超过进口模具材料用普通热处理方式加工的模具(工件)的使用寿命。专业领域的使用：石化、钢铁、机械、航空航天、金属加工等行业对一些既要求高耐磨又要求高韧性的特殊零部件,使用TD技术后在国内用常规的加工手段制造出的产品完全可以取代进口产品。五、主要技术指标---我们将根据用户需要和研发进程而保留修改此指标的权利表面硬度/HV2200～3600HV光洁度Ra0.2内与处理前无变化基体硬度/HRC（可根据用户要求选择）58～63HRC硬化层厚度/mm6～15um六、适用材料：含碳量≥0.5％，淬火温度≥950°C都适用于TD处理。国别中国（GB）日本美国德国英国韩国牌号Cr12Cr12MoVSKD1SKD11DC53DC54D2D6A2X120Cr12X165CrMoV12BD2BD2ASTD11七、主要参数和性能表面成分VCNbCTiC等热处理方式盐浴法处理温度/°C850～1000处理时间/h12～16硬化层厚度/um6～15变形倾向小光洁度Ra0.2之内同处理前与热处理工序关系同时后加工必要性不必要硬化层均匀性均匀八、本工艺与传统处理方法主要参数和性能对比强化方法QPQ渗硼(粉末法)CVDPVD硬质合金本工艺TD表面成分Fe2N-Fe3NFeBFe2BTiNTiCTiNTiCVCNbC等热处理方式气体盐浴气体粉末气体法气体法盐浴硬化层厚度/um10～2050～5005～152～5通身一样6～15表面硬度/HV700～11001200～18002000~31002000~32001500~18002200～3600相对耐磨性能DDAABA韧性BAAADA抗剥离性能CBBBAA硬化层均匀性ABBBAA评判标准从优到劣的排序为：A---B---C---D九、中国市场的典型应用№客户行业及类型使用效果№客户行业及类型使用效果1汽车钢圈5~30倍4汽车消声器（弯管）平均40倍2汽车减震器5~20倍5冷拔钢管行业3.5-10倍3电子及IT类5~15倍6引伸、成型类10~50倍*上表数据为本公司《用户信息反馈表》的抽查结果，由于各用户工况的差异，本数据不做为对用户的使用效果的法律承诺。十、现阶段的技术和设备不宜加工的模具◆尺寸大于560mm（直径）X720mm（高）的模具；◆塑料及热作模具（工作温度≥380°c）；◆模具变形要求＜10um（简单模具除外）；◆型腔太复杂的高精密度模具(直径或壁厚＜0.5mm需咨询。
