管道焊接件的常见坡口及尺寸VIP免费

管道焊接件的常见坡口及尺寸_第1页
1/8
管道焊接件的常见坡口及尺寸_第2页
2/8
管道焊接件的常见坡口及尺寸_第3页
3/8

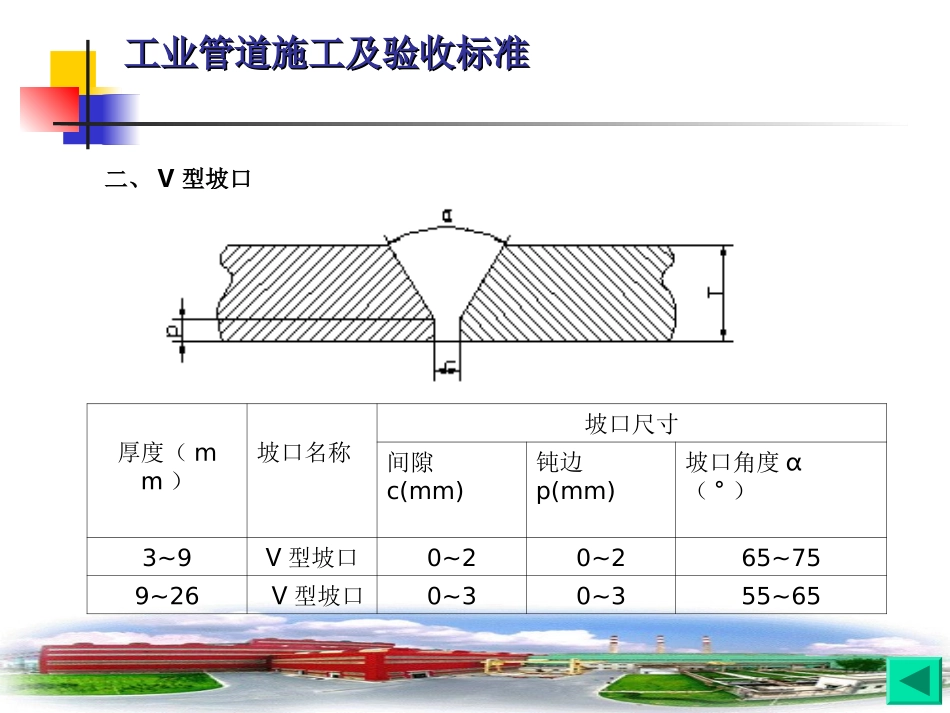

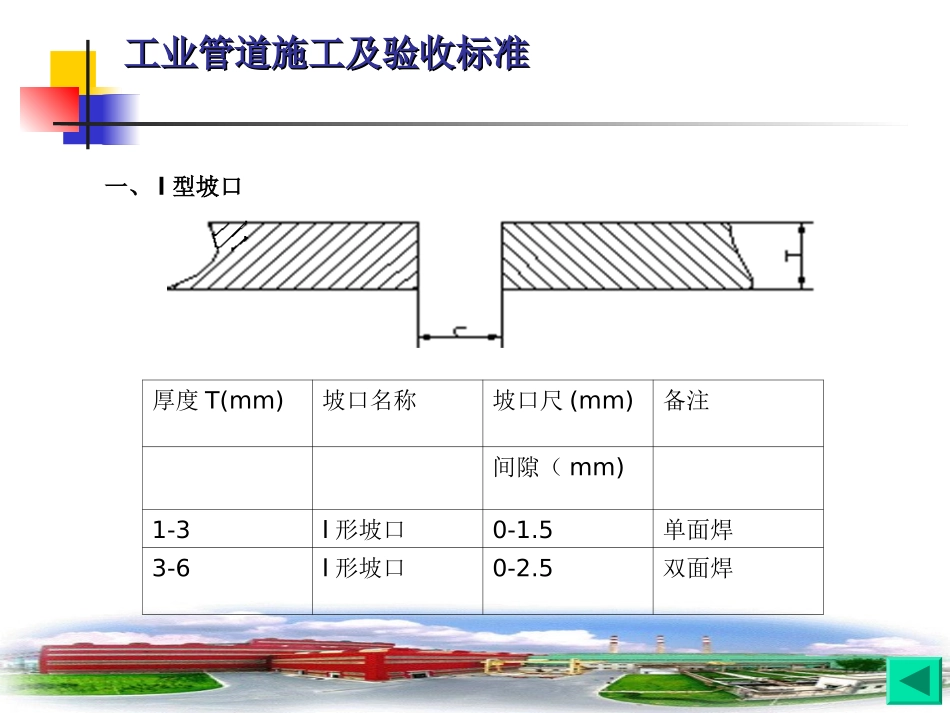

工业管道施工及验收标准工业管道施工及验收标准工业管道施工及验收标准厚度T(mm)坡口名称坡口尺(mm)备注间隙(mm)1-3I形坡口0-1.5单面焊3-6I形坡口0-2.5双面焊一、I型坡口工业管道施工及验收标准工业管道施工及验收标准二、V型坡口厚度(mm)坡口名称坡口尺寸间隙c(mm)钝边p(mm)坡口角度α(°)3~9V型坡口0~20~265~759~26V型坡口0~30~355~65工业管道施工及验收标准工业管道施工及验收标准三、带垫板V型坡口厚度(mm)坡口名称坡口尺寸要求间隙c(mm)钝边p(mm)坡口角度α(°)δ=4~6d=20~406~9带垫板V型坡口3~50~245~559~264~60~2工业管道施工及验收标准工业管道施工及验收标准四、X型坡口厚度(mm)坡口名称坡口尺寸间隙c(mm)钝边p(mm)坡口角度α(°)12~60X型坡口0~30~355~65工业管道施工及验收标准工业管道施工及验收标准五、T型接头I型坡口厚度(mm)坡口名称坡口尺寸间隙c(mm)钝边p(mm)坡口角度α(°)2~300~2——工业管道施工及验收标准工业管道施工及验收标准六、T型接头单边V型坡口厚度(mm)坡口名称坡口尺寸间隙c(mm)钝边p(mm)坡口角度α(°)6~10T型接头单边V型坡口0~20~245~5510~170~30~317~300~40~4工业管道施工及验收标准工业管道施工及验收标准七、T型接头对称K型坡口厚度(mm)坡口名称坡口尺寸间隙c(mm)钝边p(mm)坡口角度α(°)20~40T型接头对称K型坡口0~32~345~55

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

管道焊接件的常见坡口及尺寸
