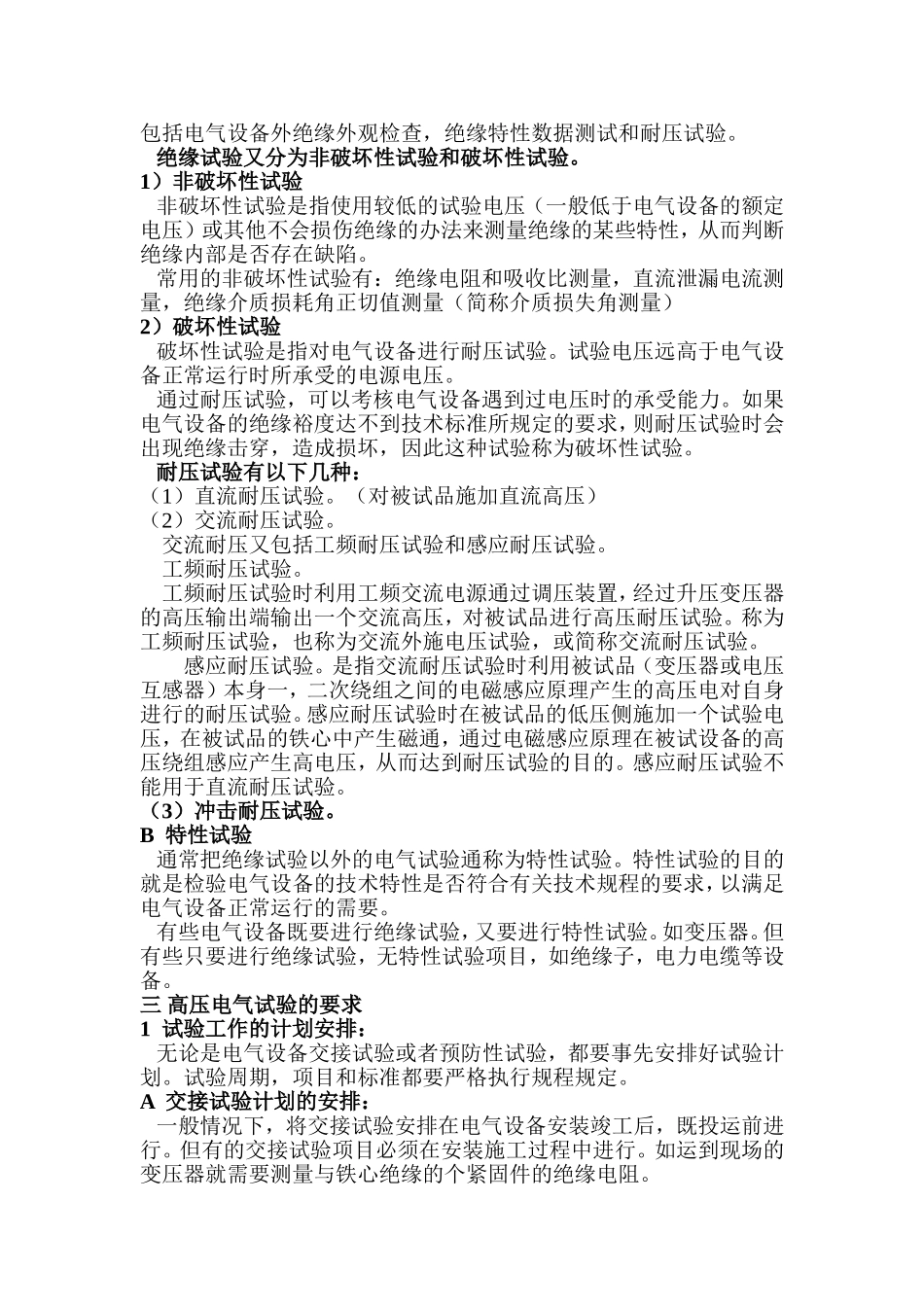

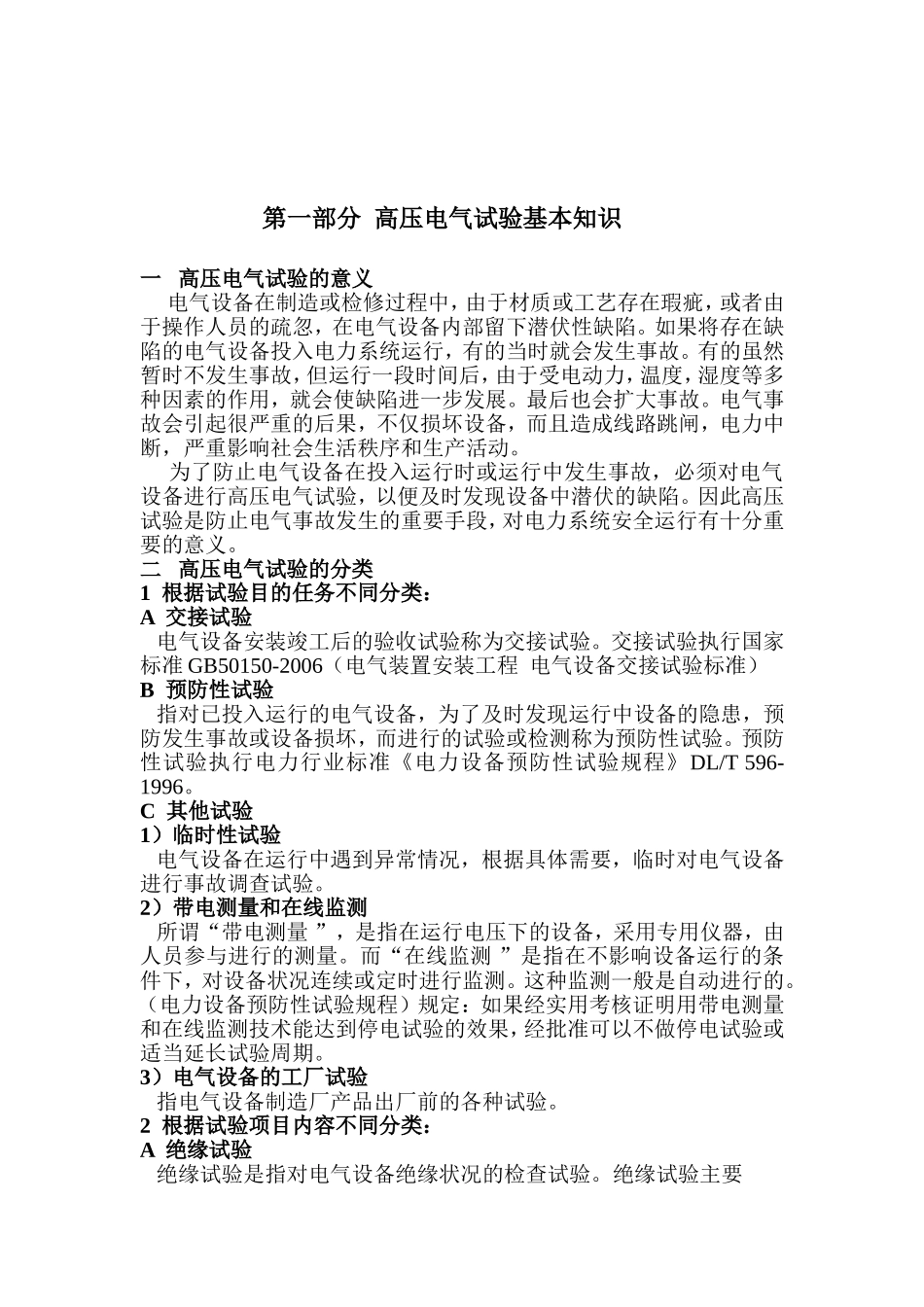

第一部分高压电气试验基本知识一高压电气试验的意义电气设备在制造或检修过程中，由于材质或工艺存在瑕疵，或者由于操作人员的疏忽，在电气设备内部留下潜伏性缺陷。如果将存在缺陷的电气设备投入电力系统运行，有的当时就会发生事故。有的虽然暂时不发生事故，但运行一段时间后，由于受电动力，温度，湿度等多种因素的作用，就会使缺陷进一步发展。最后也会扩大事故。电气事故会引起很严重的后果，不仅损坏设备，而且造成线路跳闸，电力中断，严重影响社会生活秩序和生产活动。为了防止电气设备在投入运行时或运行中发生事故，必须对电气设备进行高压电气试验，以便及时发现设备中潜伏的缺陷。因此高压试验是防止电气事故发生的重要手段，对电力系统安全运行有十分重要的意义。二高压电气试验的分类1根据试验目的任务不同分类：A交接试验电气设备安装竣工后的验收试验称为交接试验。交接试验执行国家标准GB50150-2006（电气装置安装工程电气设备交接试验标准）B预防性试验指对已投入运行的电气设备，为了及时发现运行中设备的隐患，预防发生事故或设备损坏，而进行的试验或检测称为预防性试验。预防性试验执行电力行业标准《电力设备预防性试验规程》DL/T596-1996。C其他试验1）临时性试验电气设备在运行中遇到异常情况，根据具体需要，临时对电气设备进行事故调查试验。2）带电测量和在线监测所谓“带电测量”，是指在运行电压下的设备，采用专用仪器，由人员参与进行的测量。而“在线监测”是指在不影响设备运行的条件下，对设备状况连续或定时进行监测。这种监测一般是自动进行的。（电力设备预防性试验规程）规定：如果经实用考核证明用带电测量和在线监测技术能达到停电试验的效果，经批准可以不做停电试验或适当延长试验周期。3）电气设备的工厂试验指电气设备制造厂产品出厂前的各种试验。2根据试验项目内容不同分类：A绝缘试验绝缘试验是指对电气设备绝缘状况的检查试验。绝缘试验主要包括电气设备外绝缘外观检查，绝缘特性数据测试和耐压试验。绝缘试验又分为非破坏性试验和破坏性试验。1）非破坏性试验非破坏性试验是指使用较低的试验电压（一般低于电气设备的额定电压）或其他不会损伤绝缘的办法来测量绝缘的某些特性，从而判断绝缘内部是否存在缺陷。常用的非破坏性试验有：绝缘电阻和吸收比测量，直流泄漏电流测量，绝缘介质损耗角正切值测量（简称介质损失角测量）2）破坏性试验破坏性试验是指对电气设备进行耐压试验。试验电压远高于电气设备正常运行时所承受的电源电压。通过耐压试验，可以考核电气设备遇到过电压时的承受能力。如果电气设备的绝缘裕度达不到技术标准所规定的要求，则耐压试验时会出现绝缘击穿，造成损坏，因此这种试验称为破坏性试验。耐压试验有以下几种：（1）直流耐压试验。（对被试品施加直流高压）（2）交流耐压试验。交流耐压又包括工频耐压试验和感应耐压试验。工频耐压试验。工频耐压试验时利用工频交流电源通过调压装置，经过升压变压器的高压输出端输出一个交流高压，对被试品进行高压耐压试验。称为工频耐压试验，也称为交流外施电压试验，或简称交流耐压试验。感应耐压试验。是指交流耐压试验时利用被试品（变压器或电压互感器）本身一，二次绕组之间的电磁感应原理产生的高压电对自身进行的耐压试验。感应耐压试验时在被试品的低压侧施加一个试验电压，在被试品的铁心中产生磁通，通过电磁感应原理在被试设备的高压绕组感应产生高电压，从而达到耐压试验的目的。感应耐压试验不能用于直流耐压试验。（3）冲击耐压试验。B特性试验通常把绝缘试验以外的电气试验通称为特性试验。特性试验的目的就是检验电气设备的技术特性是否符合有关技术规程的要求，以满足电气设备正常运行的需要。有些电气设备既要进行绝缘试验，又要进行特性试验。如变压器。但有些只要进行绝缘试验，无特性试验项目，如绝缘子，电力电缆等设备。三高压电气试验的要求1试验工作的计划安排：无论是电气设备交接试验或者预防性试验，都要事先安排好试验计划。试验周期，项目和标准都要严格执行规程规定。A交接试验计划的安排：一般情况下，将交接试验安排在电气设...
