解析三维CAD图形尺寸标注方法与技术VIP免费

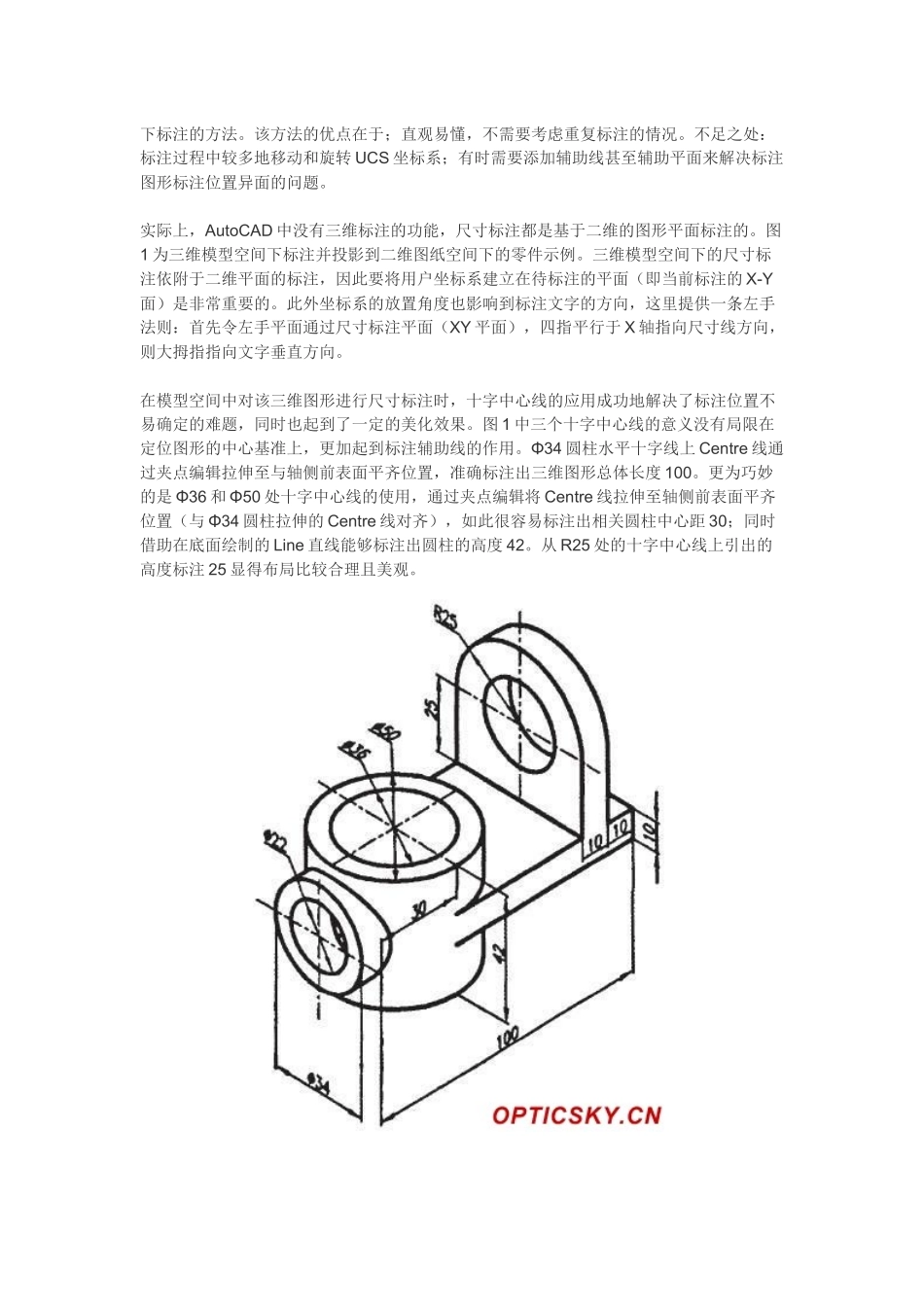

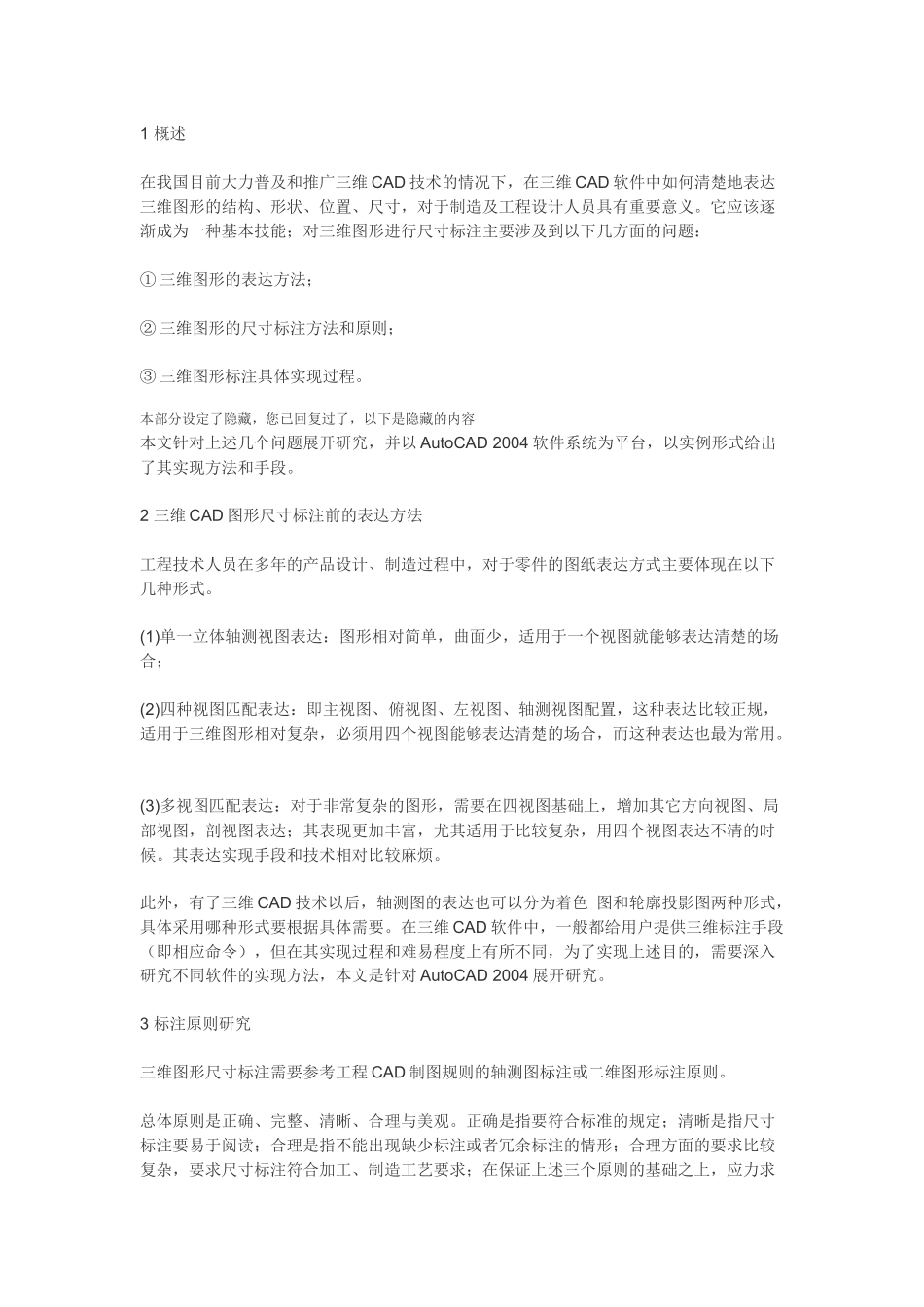

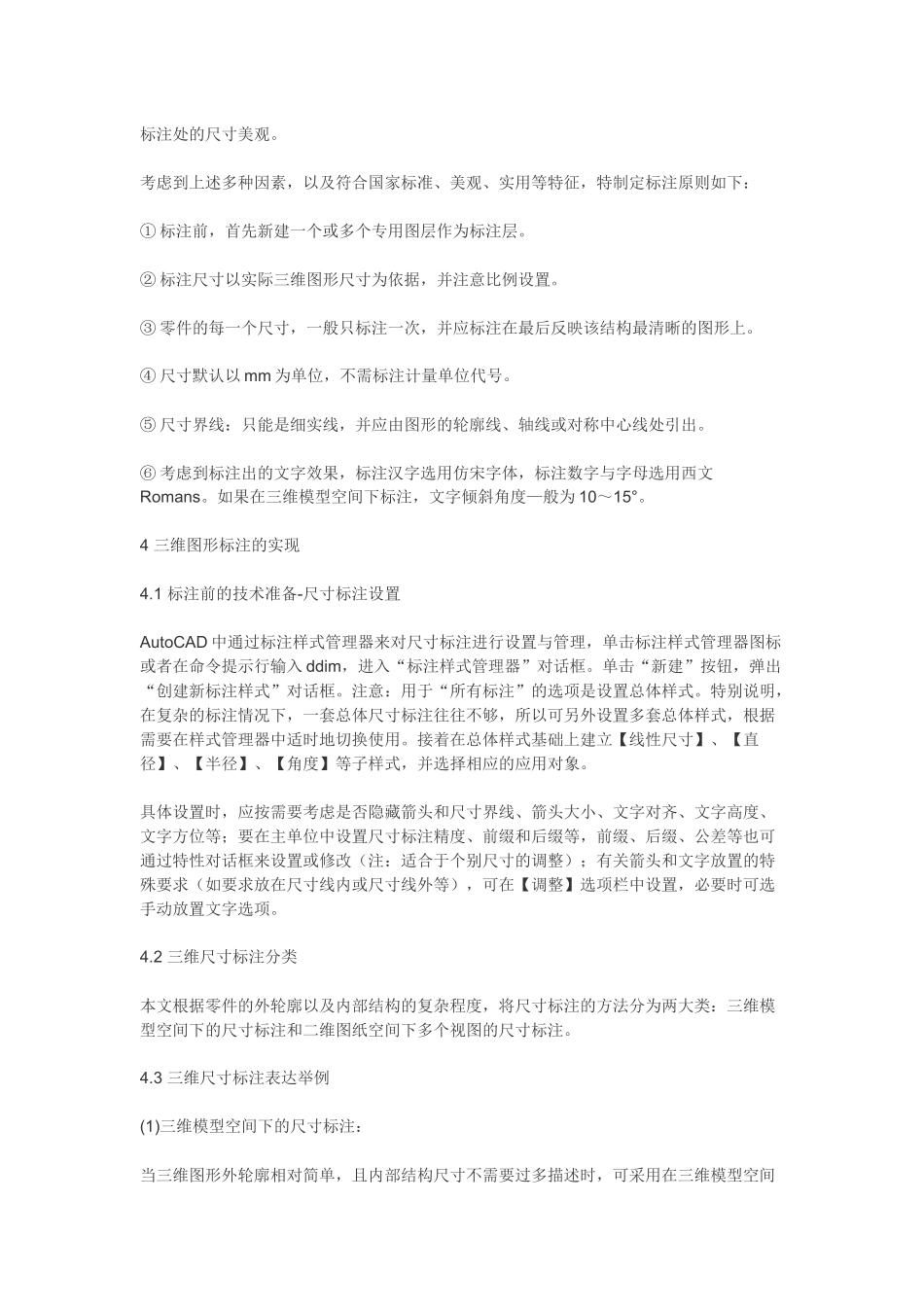

1概述在我国目前大力普及和推广三维CAD技术的情况下，在三维CAD软件中如何清楚地表达三维图形的结构、形状、位置、尺寸，对于制造及工程设计人员具有重要意义。它应该逐渐成为一种基本技能；对三维图形进行尺寸标注主要涉及到以下几方面的问题：①三维图形的表达方法；②三维图形的尺寸标注方法和原则；③三维图形标注具体实现过程。本部分设定了隐藏，您已回复过了，以下是隐藏的内容本文针对上述几个问题展开研究，并以AutoCAD2004软件系统为平台，以实例形式给出了其实现方法和手段。2三维CAD图形尺寸标注前的表达方法工程技术人员在多年的产品设计、制造过程中，对于零件的图纸表达方式主要体现在以下几种形式。(1)单一立体轴测视图表达：图形相对简单，曲面少，适用于一个视图就能够表达清楚的场合；(2)四种视图匹配表达：即主视图、俯视图、左视图、轴测视图配置，这种表达比较正规，适用于三维图形相对复杂，必须用四个视图能够表达清楚的场合，而这种表达也最为常用。(3)多视图匹配表达：对于非常复杂的图形，需要在四视图基础上，增加其它方向视图、局部视图，剖视图表达；其表现更加丰富，尤其适用于比较复杂，用四个视图表达不清的时候。其表达实现手段和技术相对比较麻烦。此外，有了三维CAD技术以后，轴测图的表达也可以分为着色图和轮廓投影图两种形式，具体采用哪种形式要根据具体需要。在三维CAD软件中，一般都给用户提供三维标注手段（即相应命令），但在其实现过程和难易程度上有所不同，为了实现上述目的，需要深入研究不同软件的实现方法，本文是针对AutoCAD2004展开研究。3标注原则研究三维图形尺寸标注需要参考工程CAD制图规则的轴测图标注或二维图形标注原则。总体原则是正确、完整、清晰、合理与美观。正确是指要符合标准的规定；清晰是指尺寸标注要易于阅读；合理是指不能出现缺少标注或者冗余标注的情形；合理方面的要求比较复杂，要求尺寸标注符合加工、制造工艺要求；在保证上述三个原则的基础之上，应力求标注处的尺寸美观。考虑到上述多种因素，以及符合国家标准、美观、实用等特征，特制定标注原则如下：①标注前，首先新建一个或多个专用图层作为标注层。②标注尺寸以实际三维图形尺寸为依据，并注意比例设置。③零件的每一个尺寸，一般只标注一次，并应标注在最后反映该结构最清晰的图形上。④尺寸默认以mm为单位，不需标注计量单位代号。⑤尺寸界线：只能是细实线，并应由图形的轮廓线、轴线或对称中心线处引出。⑥考虑到标注出的文字效果，标注汉字选用仿宋字体，标注数字与字母选用西文Romans。如果在三维模型空间下标注，文字倾斜角度—般为10～15°。4三维图形标注的实现4.1标注前的技术准备-尺寸标注设置AutoCAD中通过标注样式管理器来对尺寸标注进行设置与管理，单击标注样式管理器图标或者在命令提示行输入ddim，进入“标注样式管理器”对话框。单击“新建”按钮，弹出“创建新标注样式”对话框。注意：用于“所有标注”的选项是设置总体样式。特别说明，在复杂的标注情况下，一套总体尺寸标注往往不够，所以可另外设置多套总体样式，根据需要在样式管理器中适时地切换使用。接着在总体样式基础上建立【线性尺寸】、【直径】、【半径】、【角度】等子样式，并选择相应的应用对象。具体设置时，应按需要考虑是否隐藏箭头和尺寸界线、箭头大小、文字对齐、文字高度、文字方位等；要在主单位中设置尺寸标注精度、前缀和后缀等，前缀、后缀、公差等也可通过特性对话框来设置或修改（注：适合于个别尺寸的调整）；有关箭头和文字放置的特殊要求（如要求放在尺寸线内或尺寸线外等），可在【调整】选项栏中设置，必要时可选手动放置文字选项。4.2三维尺寸标注分类本文根据零件的外轮廓以及内部结构的复杂程度，将尺寸标注的方法分为两大类：三维模型空间下的尺寸标注和二维图纸空间下多个视图的尺寸标注。4.3三维尺寸标注表达举例(1)三维模型空间下的尺寸标注：当三维图形外轮廓相对简单，且内部结构尺寸不需要过多描述时，可采用在三维模型空间下标注的方法。该方法的优点在于；直观易懂，不需要考虑重复标注的情况。不足之处：标注过程中较多...
