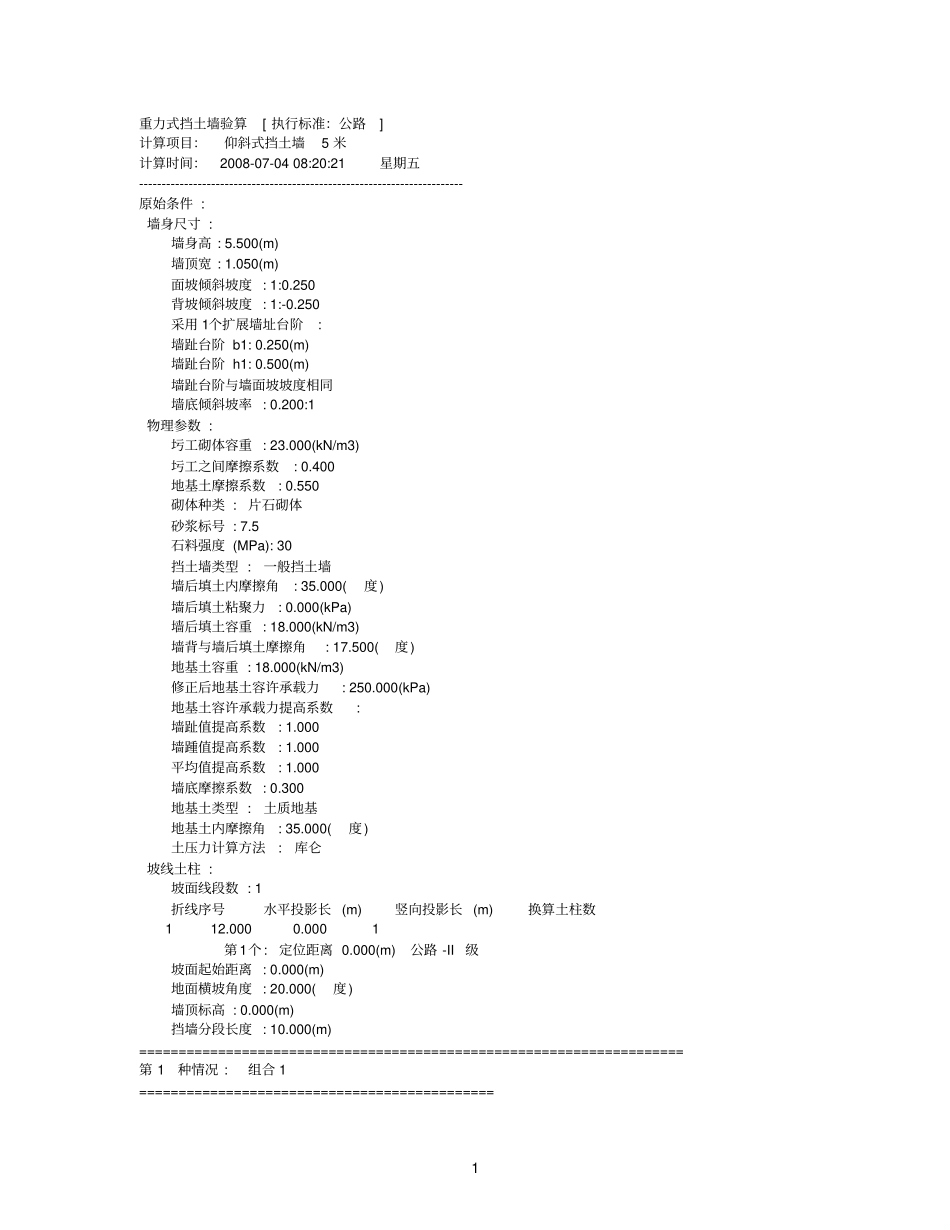

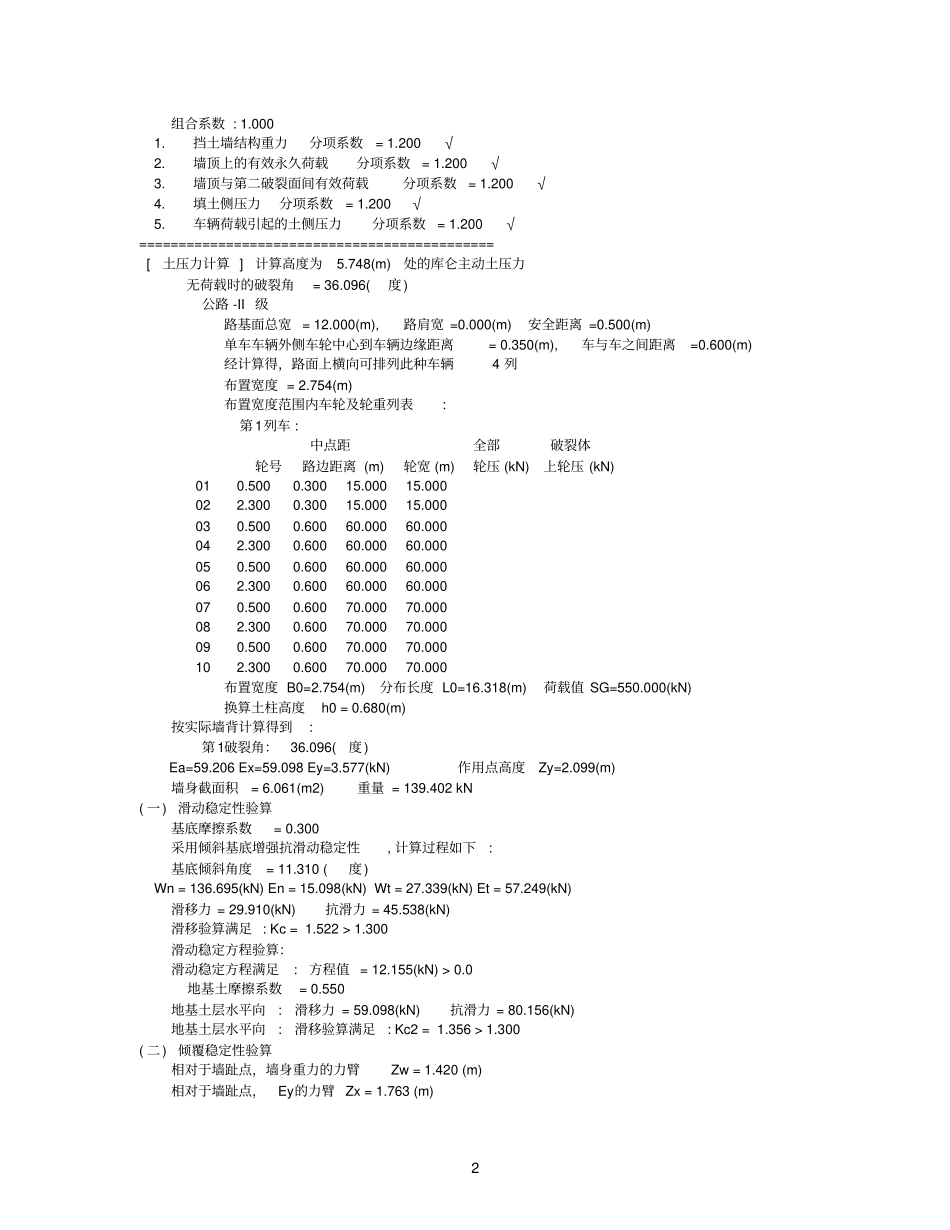

1重力式挡土墙验算[执行标准：公路]计算项目：仰斜式挡土墙5米计算时间：2008-07-0408:20:21星期五------------------------------------------------------------------------原始条件:墙身尺寸:墙身高:5.500(m)墙顶宽:1.050(m)面坡倾斜坡度:1:0.250背坡倾斜坡度:1:-0.250采用1个扩展墙址台阶:墙趾台阶b1:0.250(m)墙趾台阶h1:0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率:0.200:1物理参数:圬工砌体容重:23.000(kN/m3)圬工之间摩擦系数:0.400地基土摩擦系数:0.550砌体种类:片石砌体砂浆标号:7.5石料强度(MPa):30挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:18.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:18.000(kN/m3)修正后地基土容许承载力:250.000(kPa)地基土容许承载力提高系数:墙趾值提高系数:1.000墙踵值提高系数:1.000平均值提高系数:1.000墙底摩擦系数:0.300地基土类型:土质地基地基土内摩擦角:35.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:1折线序号水平投影长(m)竖向投影长(m)换算土柱数112.0000.0001第1个:定位距离0.000(m)公路-II级坡面起始距离:0.000(m)地面横坡角度:20.000(度)墙顶标高:0.000(m)挡墙分段长度:10.000(m)=====================================================================第1种情况:组合1=============================================2组合系数:1.0001.挡土墙结构重力分项系数=1.200√2.墙顶上的有效永久荷载分项系数=1.200√3.墙顶与第二破裂面间有效荷载分项系数=1.200√4.填土侧压力分项系数=1.200√5.车辆荷载引起的土侧压力分项系数=1.200√=============================================[土压力计算]计算高度为5.748(m)处的库仑主动土压力无荷载时的破裂角=36.096(度)公路-II级路基面总宽=12.000(m),路肩宽=0.000(m)安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离=0.350(m),车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆4列布置宽度=2.754(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m)轮宽(m)轮压(kN)上轮压(kN)010.5000.30015.00015.000022.3000.30015.00015.000030.5000.60060.00060.000042.3000.60060.00060.000050.5000.60060.00060.000062.3000.60060.00060.000070.5000.60070.00070.000082.3000.60070.00070.000090.5000.60070.00070.000102.3000.60070.00070.000布置宽度B0=2.754(m)分布长度L0=16.318(m)荷载值SG=550.000(kN)换算土柱高度h0=0.680(m)按实际墙背计算得到:第1破裂角：36.096(度)Ea=59.206Ex=59.098Ey=3.577(kN)作用点高度Zy=2.099(m)墙身截面积=6.061(m2)重量=139.402kN(一)滑动稳定性验算基底摩擦系数=0.300采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度=11.310(度)Wn=136.695(kN)En=15.098(kN)Wt=27.339(kN)Et=57.249(kN)滑移力=29.910(kN)抗滑力=45.538(kN)滑移验算满足:Kc=1.522>1.300滑动稳定方程验算：滑动稳定方程满足:方程值=12.155(kN)>0.0地基土摩擦系数=0.550地基土层水平向:滑移力=59.098(kN)抗滑力=80.156(kN)地基土层水平向:滑移验算满足:Kc2=1.356>1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw=1.420(m)相对于墙趾点，Ey的力臂Zx=1.763(m)3相对于墙趾点，Ex的力臂Zy=1.852(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=109.423(kN-m)抗倾覆力矩=204.234(kN-m)倾覆验算满足:K0=1.866>1.500倾覆稳定方程验算：倾覆稳定方程满足:方程值=34.602(kN-m)>0.0(三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=151.793(kN)作用于墙趾下点的总弯矩=94.811(kN-m)基础底面宽度B=1.263(m)偏心距e=0.007(m)基础底面合力作用点距离基础趾点的距离Zn=0.625(m)基底压应力:趾部=124.048踵部=116.393(kPa)最大应力与最小应力之比=124.048/116.393=1.066作用于基底的合力偏心距验算满足:e=0.007<=0.167*1.263=0.210(m)墙趾处地基承载力验算满足:压应力=124.048<=250.000(kPa)墙踵处地基承载力...
