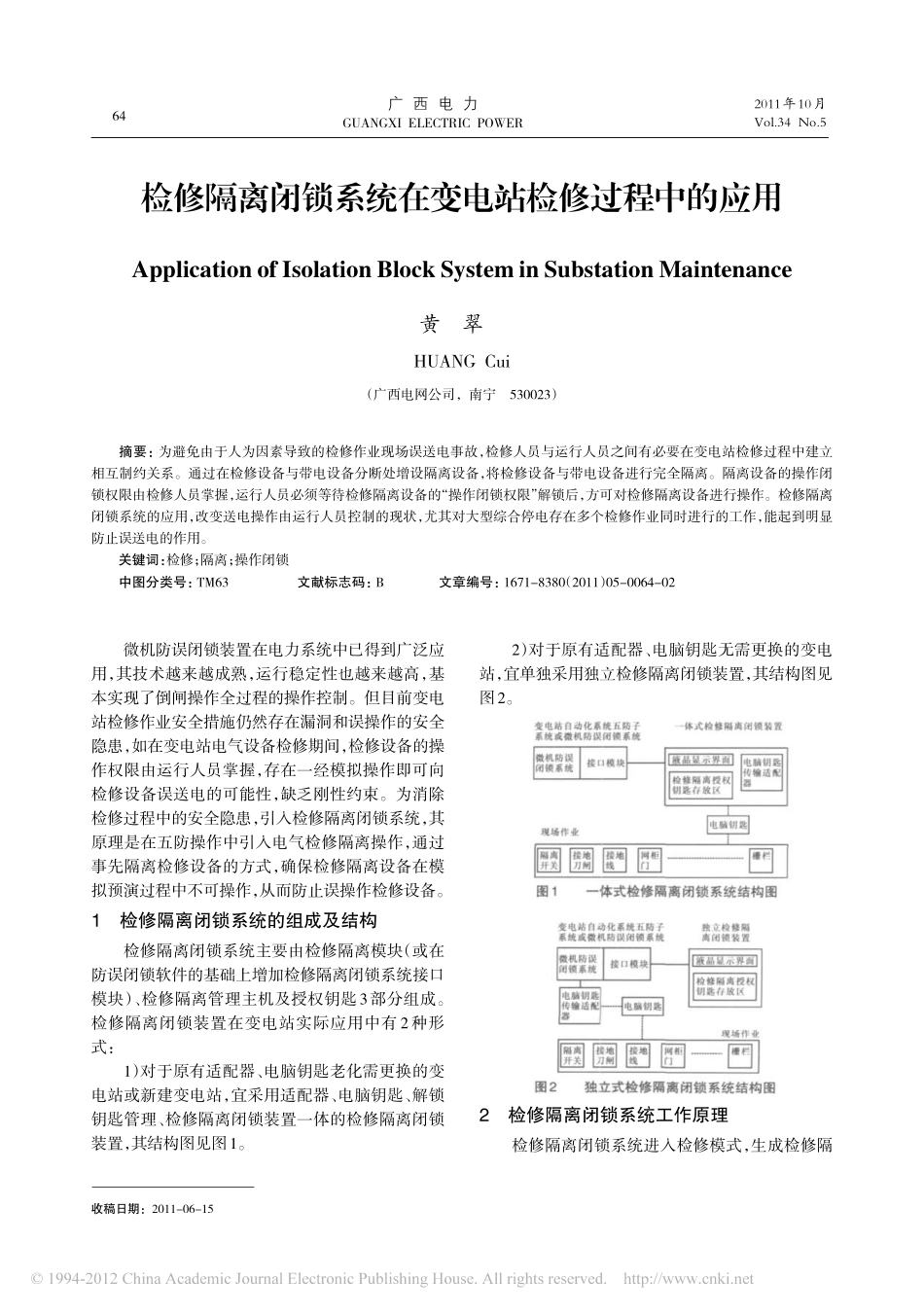

2011年10月Vol.34No.5广西电力GUANGXIELECTRICPOWER检修隔离闭锁系统在变电站检修过程中的应用ApplicationofIsolationBlockSysteminSubstationMaintenance黄翠HUANGCui（广西电网公司，南宁530023）摘要：为避免由于人为因素导致的检修作业现场误送电事故，检修人员与运行人员之间有必要在变电站检修过程中建立相互制约关系。通过在检修设备与带电设备分断处增设隔离设备，将检修设备与带电设备进行完全隔离。隔离设备的操作闭锁权限由检修人员掌握，运行人员必须等待检修隔离设备的“操作闭锁权限”解锁后，方可对检修隔离设备进行操作。检修隔离闭锁系统的应用，改变送电操作由运行人员控制的现状，尤其对大型综合停电存在多个检修作业同时进行的工作，能起到明显防止误送电的作用。关键词：检修；隔离；操作闭锁中图分类号：TM63文献标志码：B文章编号：1671-8380（2011）05-0064-02收稿日期：2011-06-15微机防误闭锁装置在电力系统中已得到广泛应用，其技术越来越成熟，运行稳定性也越来越高，基本实现了倒闸操作全过程的操作控制。但目前变电站检修作业安全措施仍然存在漏洞和误操作的安全隐患，如在变电站电气设备检修期间，检修设备的操作权限由运行人员掌握，存在一经模拟操作即可向检修设备误送电的可能性，缺乏刚性约束。为消除检修过程中的安全隐患，引入检修隔离闭锁系统，其原理是在五防操作中引入电气检修隔离操作，通过事先隔离检修设备的方式，确保检修隔离设备在模拟预演过程中不可操作，从而防止误操作检修设备。1检修隔离闭锁系统的组成及结构检修隔离闭锁系统主要由检修隔离模块（或在防误闭锁软件的基础上增加检修隔离闭锁系统接口模块）、检修隔离管理主机及授权钥匙3部分组成。检修隔离闭锁装置在变电站实际应用中有2种形式：1）对于原有适配器、电脑钥匙老化需更换的变电站或新建变电站，宜采用适配器、电脑钥匙、解锁钥匙管理、检修隔离闭锁装置一体的检修隔离闭锁装置，其结构图见图1。2）对于原有适配器、电脑钥匙无需更换的变电站，宜单独采用独立检修隔离闭锁装置，其结构图见图2。图1一体式检修隔离闭锁系统结构图图2独立式检修隔离闭锁系统结构图2检修隔离闭锁系统工作原理检修隔离闭锁系统进入检修模式，生成检修隔642011年10月Vol.34No.5广西电力GUANGXIELECTRICPOWER离任务（可人工编写），将需要设置的安全隔离一次设备（如应断开的刀闸、应合的接地刀或装设的接地线）纳入检修设备隔离范围，形成1个检修作业任务命名的隔离任务，点击需要锁定的设备，然后把锁定的设备生成1个指定格式的序列发送给隔离闭锁控制器，在隔离闭锁控制器上由检修人员关联检修授权钥匙，关联完毕后，由运行人员将关联的授权钥匙交由检修人员保管。检修完毕后，检修人员归还授权钥匙，将授权钥匙放回到隔离闭锁控制器上，防误系统自动解除锁定。只有相关联的授权钥匙返回后，检修隔离装置才能解除该授权钥匙对应的隔离设备的操作闭锁，运行人员才可对有关设备进行操作。该系统可同时实现多个检修任务的隔离闭锁。3系统功能1）解决运行与检修人员对设备的管理权限问题，检修人员检修设备时，与其关联的设备禁止运行人员操作。2）进入检修模式生成检修隔离任务，可人工编写，点击需要锁定的设备，然后把锁定的设备生成1个指定格式的序列发送给隔离闭锁控制器。检修授权钥匙在隔离闭锁控制器上关联完毕后由检修人员拿走，检修结束后，检修授权钥匙放回到隔离闭锁控制器上，防误系统自动解除锁定。3）锁定的设备在图形上会自动增加1个闭锁的实物，形象指示锁定的设备，如果模拟会弹出对话框警告。4）异常情况下，根据相关的权限可以解除对相关任务的闭锁。5）检修隔离票允许设备重复交叉隔离，即同一个设备可以在多个隔离操作任务重复出现，但只有在所有隔离任务都解锁后才可重新对该设备进行模拟操作，这保证了在复杂的检修操作中设备的安全操作。开检修隔离票操作类似于正常开票，开票操作完成后，系统自动将该隔离票发送到检修隔离装置。6）系统在连接隔离装置后，可以对各隔离任务进行查询，了解各隔离任务所隔离的设备信息。7）检修隔离控制器对检修授权钥匙具有强制...
