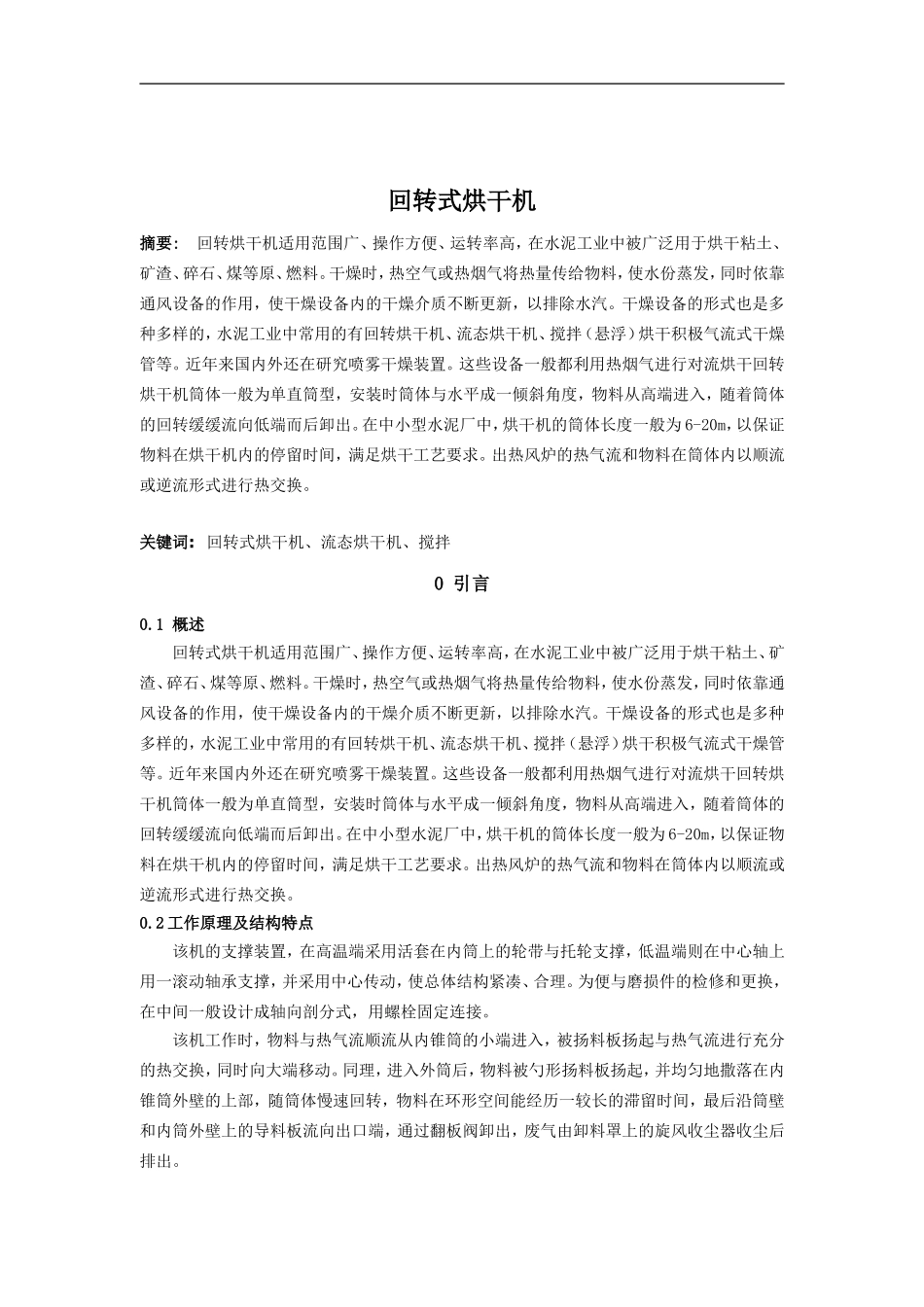

回转式烘干机摘要:回转烘干机适用范围广、操作方便、运转率高，在水泥工业中被广泛用于烘干粘土、矿渣、碎石、煤等原、燃料。干燥时，热空气或热烟气将热量传给物料，使水份蒸发，同时依靠通风设备的作用，使干燥设备内的干燥介质不断更新，以排除水汽。干燥设备的形式也是多种多样的，水泥工业中常用的有回转烘干机、流态烘干机、搅拌（悬浮）烘干积极气流式干燥管等。近年来国内外还在研究喷雾干燥装置。这些设备一般都利用热烟气进行对流烘干回转烘干机筒体一般为单直筒型，安装时筒体与水平成一倾斜角度，物料从高端进入，随着筒体的回转缓缓流向低端而后卸出。在中小型水泥厂中，烘干机的筒体长度一般为6-20m，以保证物料在烘干机内的停留时间，满足烘干工艺要求。出热风炉的热气流和物料在筒体内以顺流或逆流形式进行热交换。关键词:回转式烘干机、流态烘干机、搅拌0引言0.1概述回转式烘干机适用范围广、操作方便、运转率高，在水泥工业中被广泛用于烘干粘土、矿渣、碎石、煤等原、燃料。干燥时，热空气或热烟气将热量传给物料，使水份蒸发，同时依靠通风设备的作用，使干燥设备内的干燥介质不断更新，以排除水汽。干燥设备的形式也是多种多样的，水泥工业中常用的有回转烘干机、流态烘干机、搅拌（悬浮）烘干积极气流式干燥管等。近年来国内外还在研究喷雾干燥装置。这些设备一般都利用热烟气进行对流烘干回转烘干机筒体一般为单直筒型，安装时筒体与水平成一倾斜角度，物料从高端进入，随着筒体的回转缓缓流向低端而后卸出。在中小型水泥厂中，烘干机的筒体长度一般为6-20m，以保证物料在烘干机内的停留时间，满足烘干工艺要求。出热风炉的热气流和物料在筒体内以顺流或逆流形式进行热交换。0.2工作原理及结构特点该机的支撑装置，在高温端采用活套在内筒上的轮带与托轮支撑，低温端则在中心轴上用一滚动轴承支撑，并采用中心传动，使总体结构紧凑、合理。为便与磨损件的检修和更换，在中间一般设计成轴向剖分式，用螺栓固定连接。该机工作时，物料与热气流顺流从内锥筒的小端进入，被扬料板扬起与热气流进行充分的热交换，同时向大端移动。同理，进入外筒后，物料被勺形扬料板扬起，并均匀地撒落在内锥筒外壁的上部，随筒体慢速回转，物料在环形空间能经历一较长的滞留时间，最后沿筒壁和内筒外壁上的导料板流向出口端，通过翻板阀卸出，废气由卸料罩上的旋风收尘器收尘后排出。0.3结语随着水泥生产向大型、高效方向的不断发展，回转式烘干机将以其结构紧凑、占地面积小、热效率高、投资省、适应性强、运转可靠等特点，为水泥厂的原、燃料烘干提供了一种较理想的烘干设备。1烘干物料设备原理及其应用1.1物料的烘干在水泥工业中，当采用干法生产时，各种含水的物料如原料、煤和混合材都需要进行烘干，而采用湿法生产时，煤和混合材也需要烘干，这样才能保证粉磨作业的正常进行。入磨物料的水分，对磨机的产量，出磨物料的质量及磨机的操作都有很大的影响。入磨物料水分多，磨内含湿量高，细粒物料会粘附在研磨体、衬板和隔仓板上，使粉磨效率下降；而且，入磨物料水分过高必然会使磨机作业条件恶化，给操作和质量控制带来困难。此外，喂入磨内的物料，其配合比会受到物料内水分的波动而变化，从而出磨产品的质量也随之受到影响因此，排除物料过多水分的烘干工序是水泥生产中必不可少的重要环节。水泥厂采用单独进行烘干的烘干设备有回转式、悬浮式、流态式、沸腾式、重力式等。其中最常用的是回转式烘干机。这种烘干机虽然烘干效率低，投资大，、但是对物料的适应性强，可以烘干各种物料，且设备操作简单可靠，故得到普遍采用。1.2干燥设备分类及在水泥工业中的应用物料的干燥可以自然的或人工的方法进行。自然干燥，即把湿物料堆放在棚屋里或室外晒场上，借风吹日晒使其干燥，这种方法的优点是无需专门设备，不用消耗燃料；但是干燥速度慢，产量低，劳动强度高，操作条件差，而且受气候影响大。人工干燥，是把物料堆放在专门的干燥器中进行干燥，人工干燥时，传给物料热量的方式很多，如利用热空气或热烟气的对流传热；利用红外线灯或热的金属、陶瓷、耐火材料等表面的辐...
