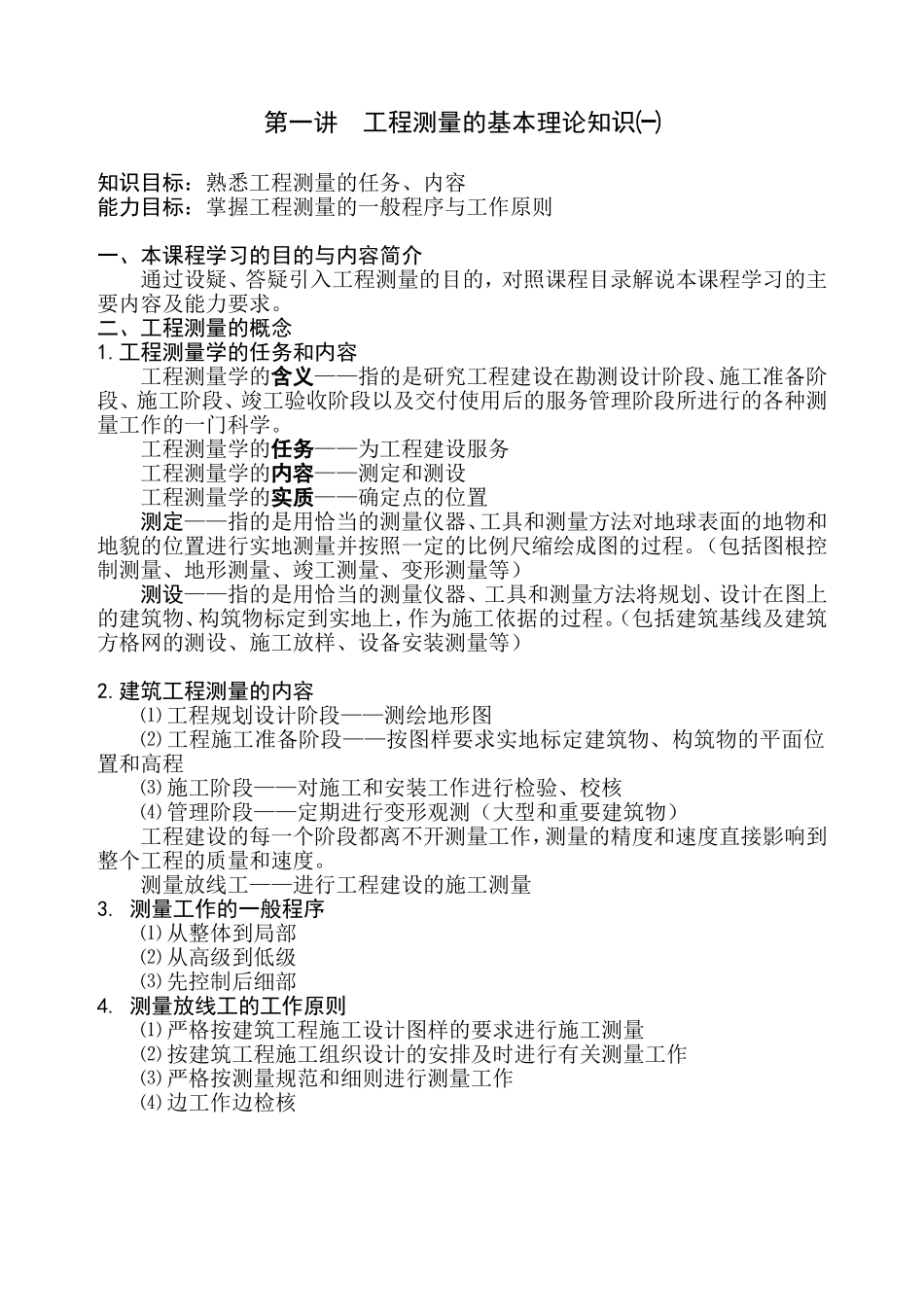

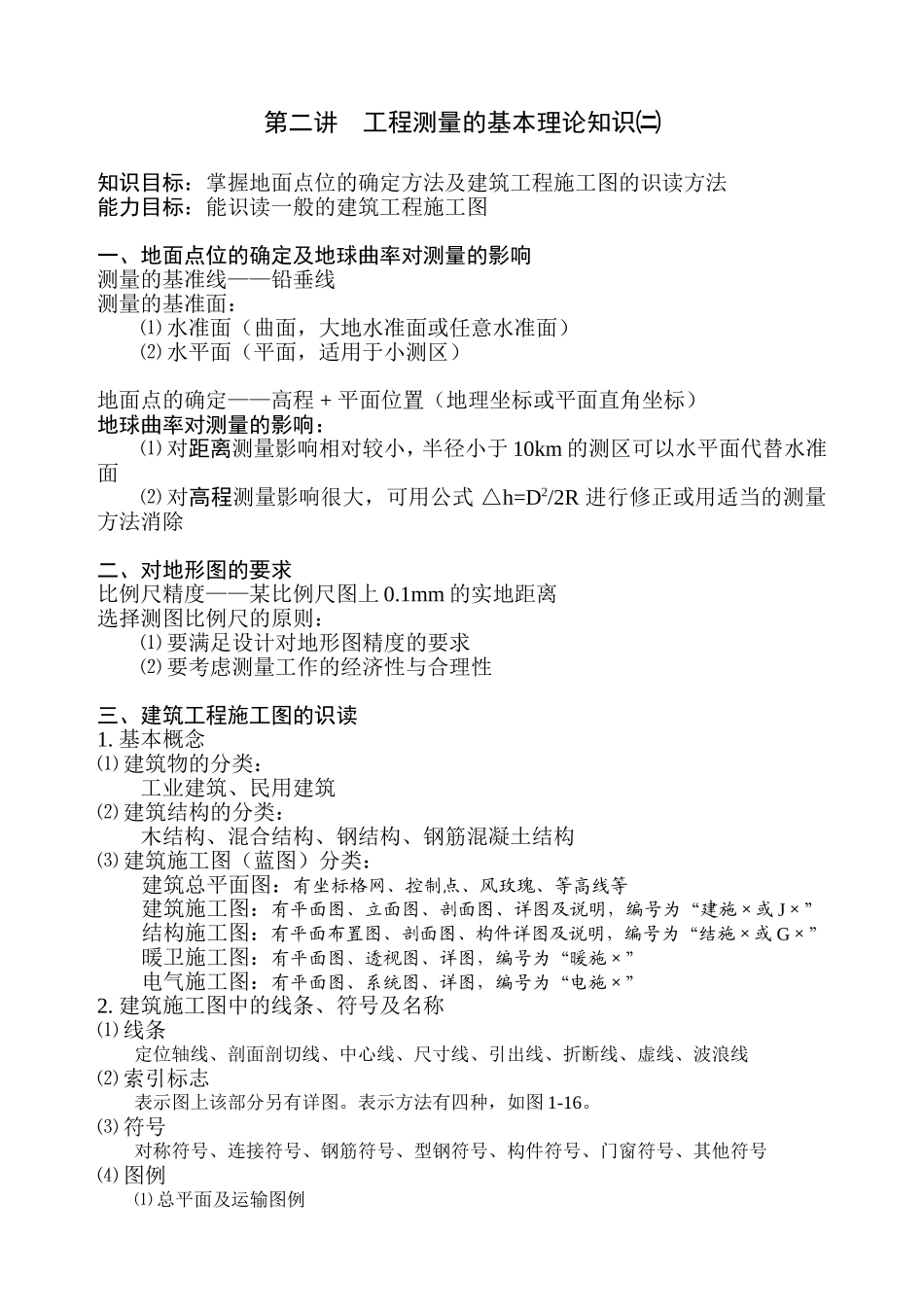

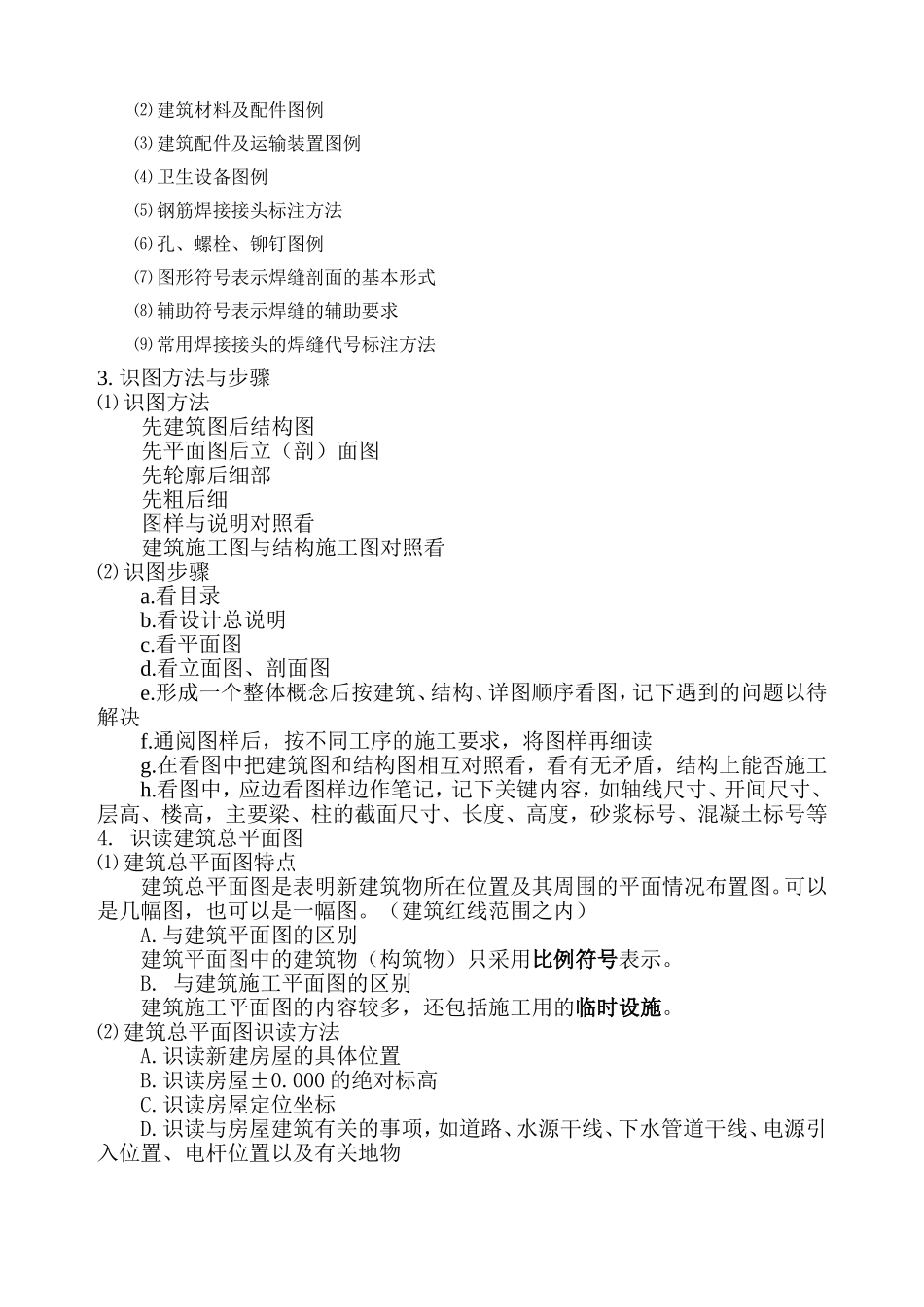

第一讲工程测量的基本理论知识㈠知识目标：熟悉工程测量的任务、内容能力目标：掌握工程测量的一般程序与工作原则一、本课程学习的目的与内容简介通过设疑、答疑引入工程测量的目的，对照课程目录解说本课程学习的主要内容及能力要求。二、工程测量的概念1.工程测量学的任务和内容工程测量学的含义——指的是研究工程建设在勘测设计阶段、施工准备阶段、施工阶段、竣工验收阶段以及交付使用后的服务管理阶段所进行的各种测量工作的一门科学。工程测量学的任务——为工程建设服务工程测量学的内容——测定和测设工程测量学的实质——确定点的位置测定——指的是用恰当的测量仪器、工具和测量方法对地球表面的地物和地貌的位置进行实地测量并按照一定的比例尺缩绘成图的过程。（包括图根控制测量、地形测量、竣工测量、变形测量等）测设——指的是用恰当的测量仪器、工具和测量方法将规划、设计在图上的建筑物、构筑物标定到实地上，作为施工依据的过程。（包括建筑基线及建筑方格网的测设、施工放样、设备安装测量等）2.建筑工程测量的内容⑴工程规划设计阶段——测绘地形图⑵工程施工准备阶段——按图样要求实地标定建筑物、构筑物的平面位置和高程⑶施工阶段——对施工和安装工作进行检验、校核⑷管理阶段——定期进行变形观测（大型和重要建筑物）工程建设的每一个阶段都离不开测量工作，测量的精度和速度直接影响到整个工程的质量和速度。测量放线工——进行工程建设的施工测量3.测量工作的一般程序⑴从整体到局部⑵从高级到低级⑶先控制后细部4.测量放线工的工作原则⑴严格按建筑工程施工设计图样的要求进行施工测量⑵按建筑工程施工组织设计的安排及时进行有关测量工作⑶严格按测量规范和细则进行测量工作⑷边工作边检核第二讲工程测量的基本理论知识㈡知识目标：掌握地面点位的确定方法及建筑工程施工图的识读方法能力目标：能识读一般的建筑工程施工图一、地面点位的确定及地球曲率对测量的影响测量的基准线——铅垂线测量的基准面：⑴水准面（曲面，大地水准面或任意水准面）⑵水平面（平面，适用于小测区）地面点的确定——高程+平面位置（地理坐标或平面直角坐标）地球曲率对测量的影响：⑴对距离测量影响相对较小，半径小于10km的测区可以水平面代替水准面⑵对高程测量影响很大，可用公式△h=D2/2R进行修正或用适当的测量方法消除二、对地形图的要求比例尺精度——某比例尺图上0.1mm的实地距离选择测图比例尺的原则：⑴要满足设计对地形图精度的要求⑵要考虑测量工作的经济性与合理性三、建筑工程施工图的识读1.基本概念⑴建筑物的分类：工业建筑、民用建筑⑵建筑结构的分类：木结构、混合结构、钢结构、钢筋混凝土结构⑶建筑施工图（蓝图）分类：建筑总平面图：有坐标格网、控制点、风玫瑰、等高线等建筑施工图：有平面图、立面图、剖面图、详图及说明，编号为“建施×或J×”结构施工图：有平面布置图、剖面图、构件详图及说明，编号为“结施×或G×”暖卫施工图：有平面图、透视图、详图，编号为“暖施×”电气施工图：有平面图、系统图、详图，编号为“电施×”2.建筑施工图中的线条、符号及名称⑴线条定位轴线、剖面剖切线、中心线、尺寸线、引出线、折断线、虚线、波浪线⑵索引标志表示图上该部分另有详图。表示方法有四种，如图1-16。⑶符号对称符号、连接符号、钢筋符号、型钢符号、构件符号、门窗符号、其他符号⑷图例⑴总平面及运输图例⑵建筑材料及配件图例⑶建筑配件及运输装置图例⑷卫生设备图例⑸钢筋焊接接头标注方法⑹孔、螺栓、铆钉图例⑺图形符号表示焊缝剖面的基本形式⑻辅助符号表示焊缝的辅助要求⑼常用焊接接头的焊缝代号标注方法3.识图方法与步骤⑴识图方法先建筑图后结构图先平面图后立（剖）面图先轮廓后细部先粗后细图样与说明对照看建筑施工图与结构施工图对照看⑵识图步骤a.看目录b.看设计总说明c.看平面图d.看立面图、剖面图e.形成一个整体概念后按建筑、结构、详图顺序看图，记下遇到的问题以待解决f.通阅图样后，按不同工序的施工要求，将图样再细读g.在看图中把建筑图和结构图相互对照看，看有无矛盾，结构上能否施工h.看图中，应边看...
