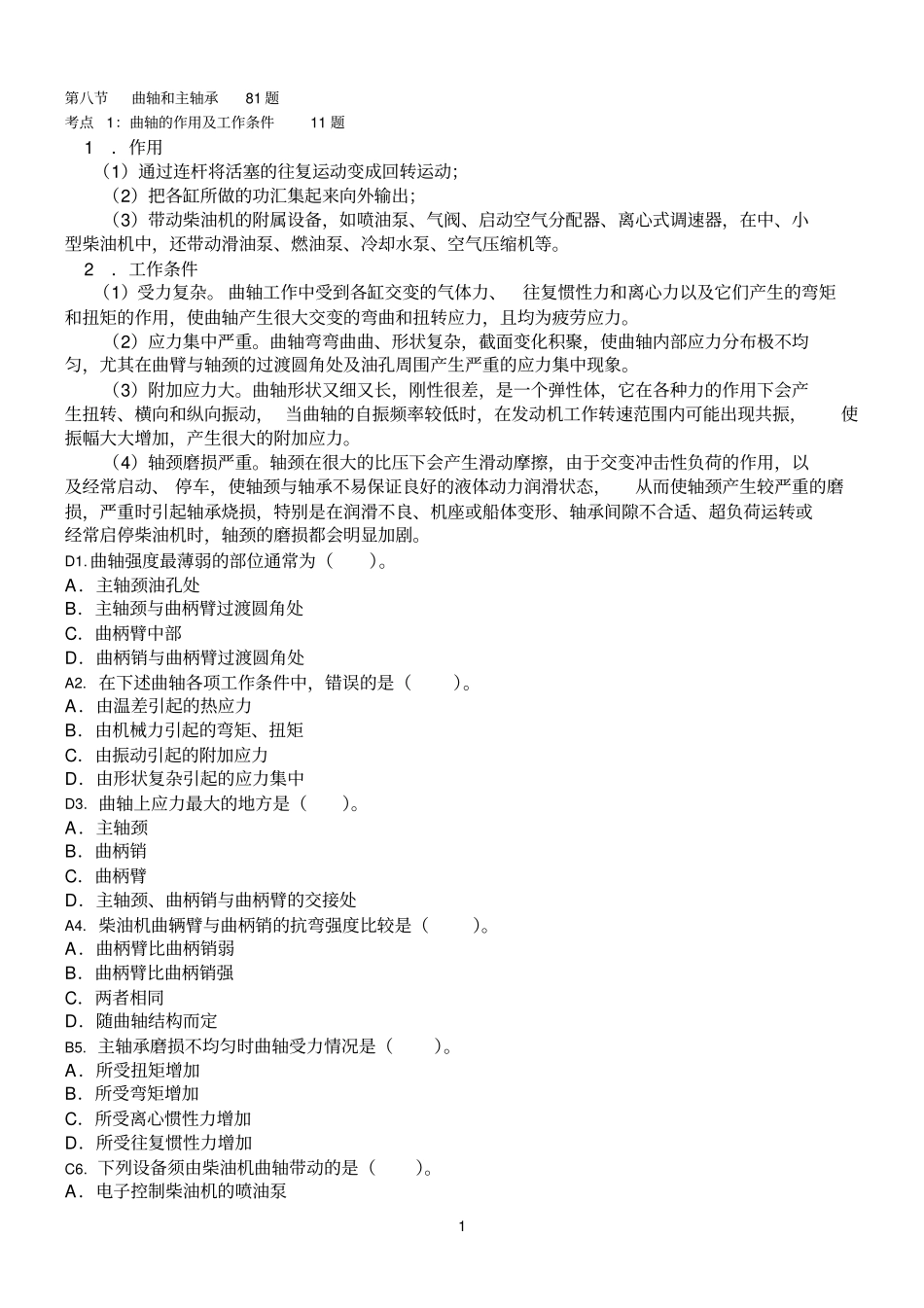

1第八节曲轴和主轴承81题考点1：曲轴的作用及工作条件11题1．作用（1）通过连杆将活塞的往复运动变成回转运动；（2）把各缸所做的功汇集起来向外输出；（3）带动柴油机的附属设备，如喷油泵、气阀、启动空气分配器、离心式调速器，在中、小型柴油机中，还带动滑油泵、燃油泵、冷却水泵、空气压缩机等。2．工作条件（1）受力复杂。曲轴工作中受到各缸交变的气体力、往复惯性力和离心力以及它们产生的弯矩和扭矩的作用，使曲轴产生很大交变的弯曲和扭转应力，且均为疲劳应力。（2）应力集中严重。曲轴弯弯曲曲、形状复杂，截面变化积聚，使曲轴内部应力分布极不均匀，尤其在曲臂与轴颈的过渡圆角处及油孔周围产生严重的应力集中现象。（3）附加应力大。曲轴形状又细又长，刚性很差，是一个弹性体，它在各种力的作用下会产生扭转、横向和纵向振动，当曲轴的自振频率较低时，在发动机工作转速范围内可能出现共振，使振幅大大增加，产生很大的附加应力。（4）轴颈磨损严重。轴颈在很大的比压下会产生滑动摩擦，由于交变冲击性负荷的作用，以及经常启动、停车，使轴颈与轴承不易保证良好的液体动力润滑状态，从而使轴颈产生较严重的磨损，严重时引起轴承烧损，特别是在润滑不良、机座或船体变形、轴承间隙不合适、超负荷运转或经常启停柴油机时，轴颈的磨损都会明显加剧。D1.曲轴强度最薄弱的部位通常为（）。A．主轴颈油孔处B．主轴颈与曲柄臂过渡圆角处C．曲柄臂中部D．曲柄销与曲柄臂过渡圆角处A2.在下述曲轴各项工作条件中，错误的是（）。A．由温差引起的热应力B．由机械力引起的弯矩、扭矩C．由振动引起的附加应力D．由形状复杂引起的应力集中D3.曲轴上应力最大的地方是（）。A．主轴颈B．曲柄销C．曲柄臂D．主轴颈、曲柄销与曲柄臂的交接处A4.柴油机曲辆臂与曲柄销的抗弯强度比较是（）。A．曲柄臂比曲柄销弱B．曲柄臂比曲柄销强C．两者相同D．随曲轴结构而定B5.主轴承磨损不均匀时曲轴受力情况是（）。A．所受扭矩增加B．所受弯矩增加C．所受离心惯性力增加D．所受往复惯性力增加C6.下列设备须由柴油机曲轴带动的是（）。A．电子控制柴油机的喷油泵2B．电子控制柴油机的液压气阀机构的传动器C．离心式调速器D．柴油机润滑油泵D7.12PC2-5V-400型柴油机是V形四冲程中速柴油机，第一列气缸编号是：1～6，第二列气缸编号是：7～12，两列气缸的夹角γ为45°，发火顺序为：1-7-3-9-5-11-6-12-4-10-2-8，问：第1缸与第9缸的发火间隔角是（）。A．45°B．75°C．120°D．165°A8.某四冲程六缸柴油机，发火顺序为：1-2-3-6-5-4，当第2缸活塞位于进、排气上止点时，第1缸活塞位于（）位置。A．进气B．压缩C．膨胀D．排气D9.曲轴的主要作用是（）。A．通过连杆将活塞的往复运动变为回转运动B．汇集各缸所做的功向外输出C．带动柴油机的附属设备D．A＋B＋CD10.曲轴带动的附属设备有（）。A．喷油泵B．进、排气阀C．空气分配器D．A＋B＋CB11.在下列曲轴主要作用中，最关键的是（）。A．驱动凸轮轴B．汇集各缸所做的功向外输出C．带动燃油输送泵D．带动冷却水泵考点2:曲轴的要求和材料6题1．要求（1）足够的强度（尤其是疲劳强度）和刚度；（2）轴颈应具有足够的承压面积（轴承比压低）和较高的耐磨性、加工精度和光洁度；（3）具有合理的曲柄排列和发火顺序，以减小曲轴的负荷，使柴油机运转平稳，并改善轴系的振动情况。2．材料曲轴常用的材料有优质碳钢、合金钢和球墨铸铁。一般柴油机的曲轴常用优质碳钢制造；大型低速柴油机套合式曲轴中的轴颈用优质碳钢、曲柄臂用铸钢制造；为了提高中高速强载柴油机的曲轴疲劳强度和耐磨性能，曲轴采用合金钢制造；对强载度不太高的中、高速柴油机可使用球墨铸铁3制造曲轴。B1.曲轴是柴油机中造价最昂贵的部件，对它的基本要求有（）。Ⅰ.耐热性能好Ⅱ.疲劳强度高Ⅲ.足够的刚度Ⅳ.轴承比压低Ⅴ.轴颈磨损小，允许多次车削Ⅵ.平衡性好A．Ⅰ＋Ⅱ＋Ⅲ＋Ⅴ＋ⅥB．Ⅱ＋Ⅲ＋Ⅳ＋Ⅴ＋ⅥC．Ⅰ＋Ⅲ＋Ⅳ＋Ⅴ＋ⅥD．Ⅰ＋Ⅱ＋Ⅳ＋Ⅴ＋ⅥB2.通常曲轴的弯曲疲劳损坏多发生在（）。Ⅰ.曲柄销油孔处Ⅱ.曲柄销与曲柄臂过渡圆角处Ⅲ.曲柄臂Ⅳ.主轴颈与曲柄臂圆角处Ⅴ.曲柄销...
