2STC89C52系列单片机系统结构特点STC89C52是一种低功耗、高性能CMOS8位微控制器,具有8K在系统可编程Flash存储器
使用高密度非易失性存储器技术制造,与工业80C51产品指令和引脚完全兼容
片上Flash允许程序存储器在系统可编程,亦适于常规编程器
在单芯片上,拥有灵巧的8位CPU和在系统可编程Flash,使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案[2]
STC89C52具有以下标准功能:8k字节Flash,256字节RAM,32位I/O口线,看门狗定时器,2个数据指针,三个16位定时器/计数器,一个6向量2级中断结构,全双工串行口,片内晶振及时钟电路
另外,STC89C52可降至0Hz静态逻辑操作,支持2种软件可选择节电模式
空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口、中断继续工作
掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止

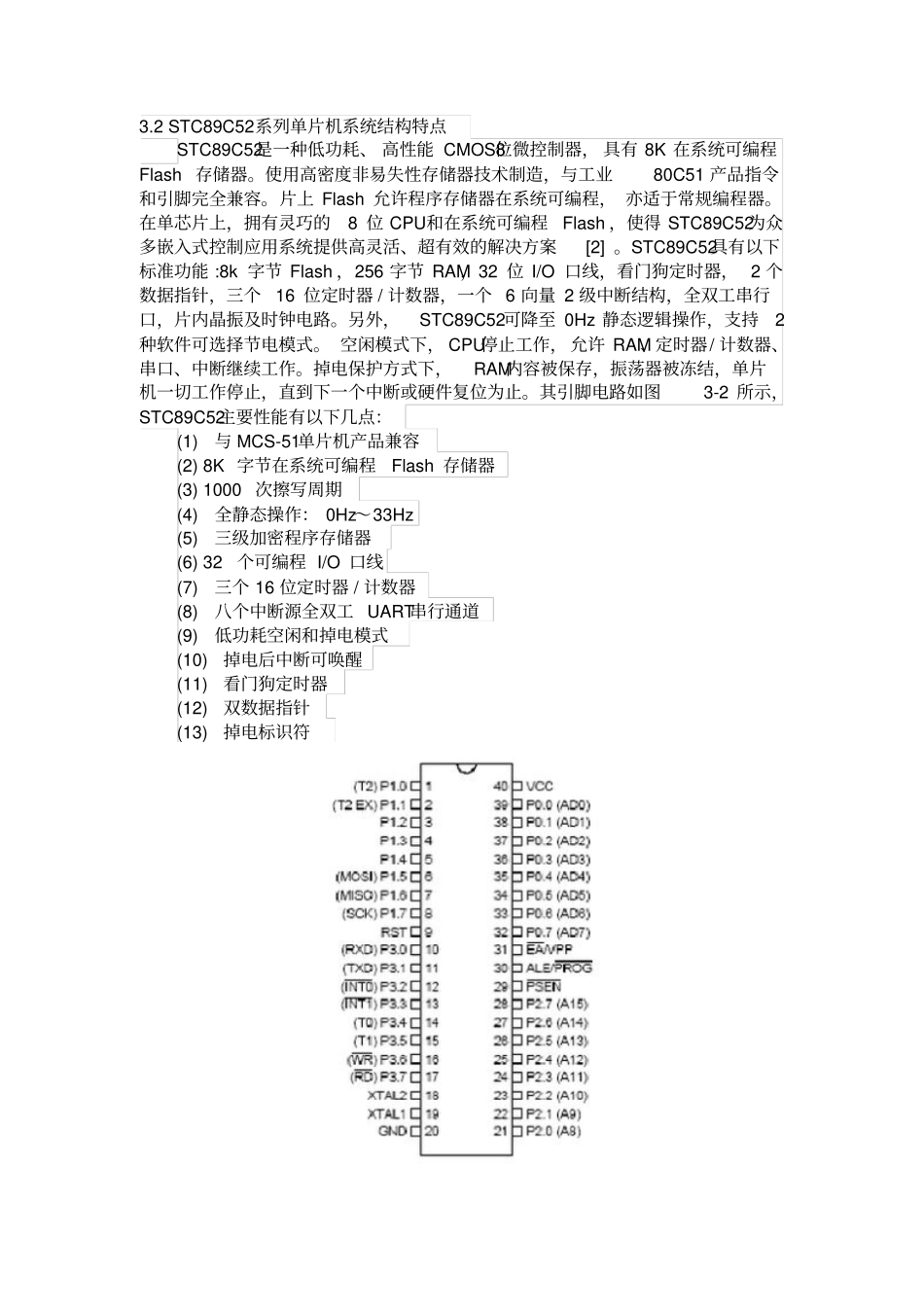

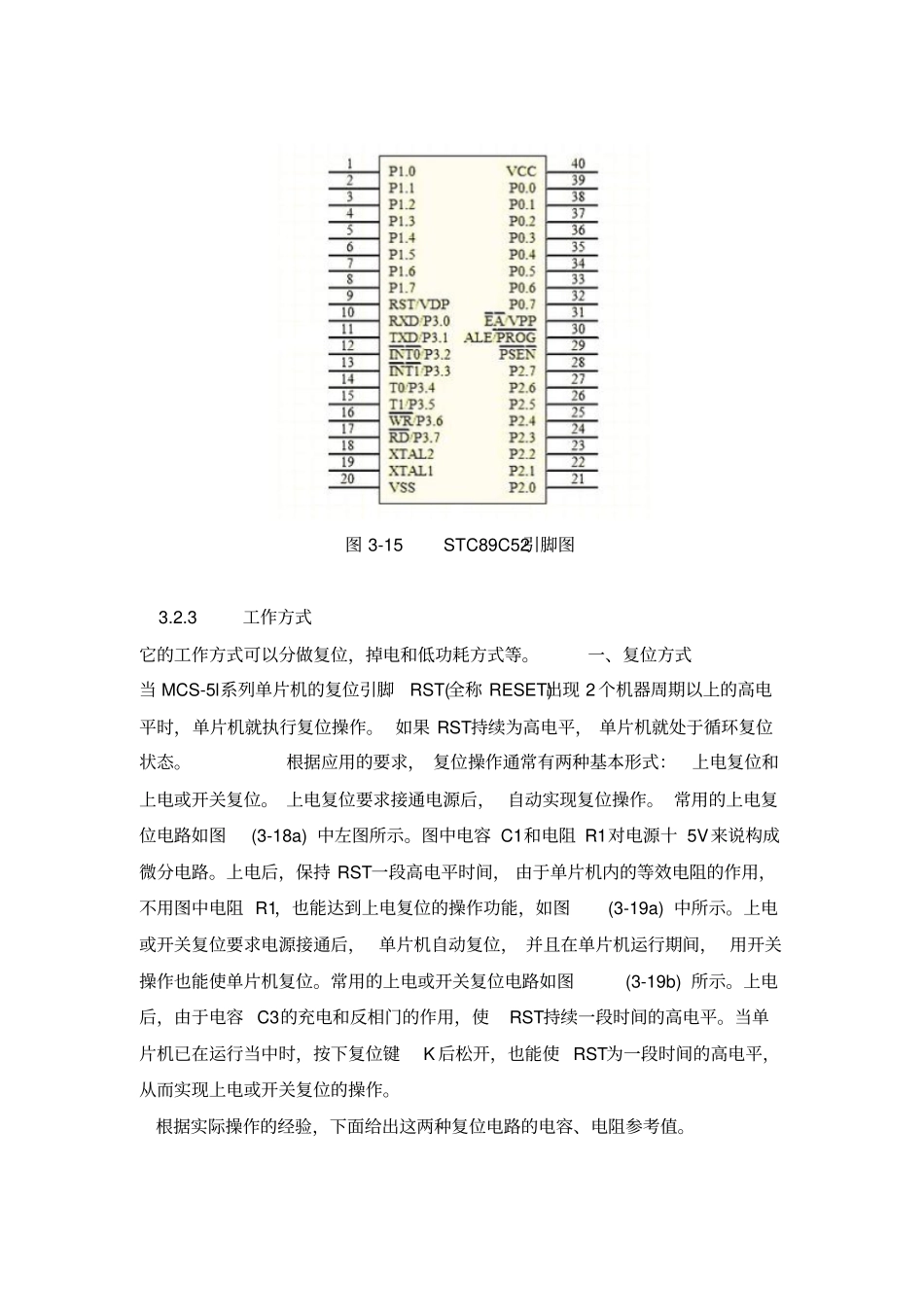

其引脚电路如图3-2所示,STC89C52主要性能有以下几点:(1)与MCS-51单片机产品兼容(2)8K字节在系统可编程Flash存储器(3)1000次擦写周期(4)全静态操作:0Hz~33Hz(5)三级加密程序存储器(6)32个可编程I/O口线(7)三个16位定时器/计数器(8)八个中断源全双工UART串行通道(9)低功耗空闲和掉电模式(10)掉电后中断可唤醒(11)看门狗定时器(12)双数据指针(13)掉电标识符图3-2STC89C52引脚图3
2单片机STC89C52的介绍为了设计此系统,我们采用了STC89C52单片机作为控制芯片,在前向通道中是一个非电信号的电量采集过程
它由传感器采集非电信号,从传感器出来经过功率放大过程,使信号放大,再经过模/数转换成为计算机能识别的数字信号,再送入计算机系统的相应端口
