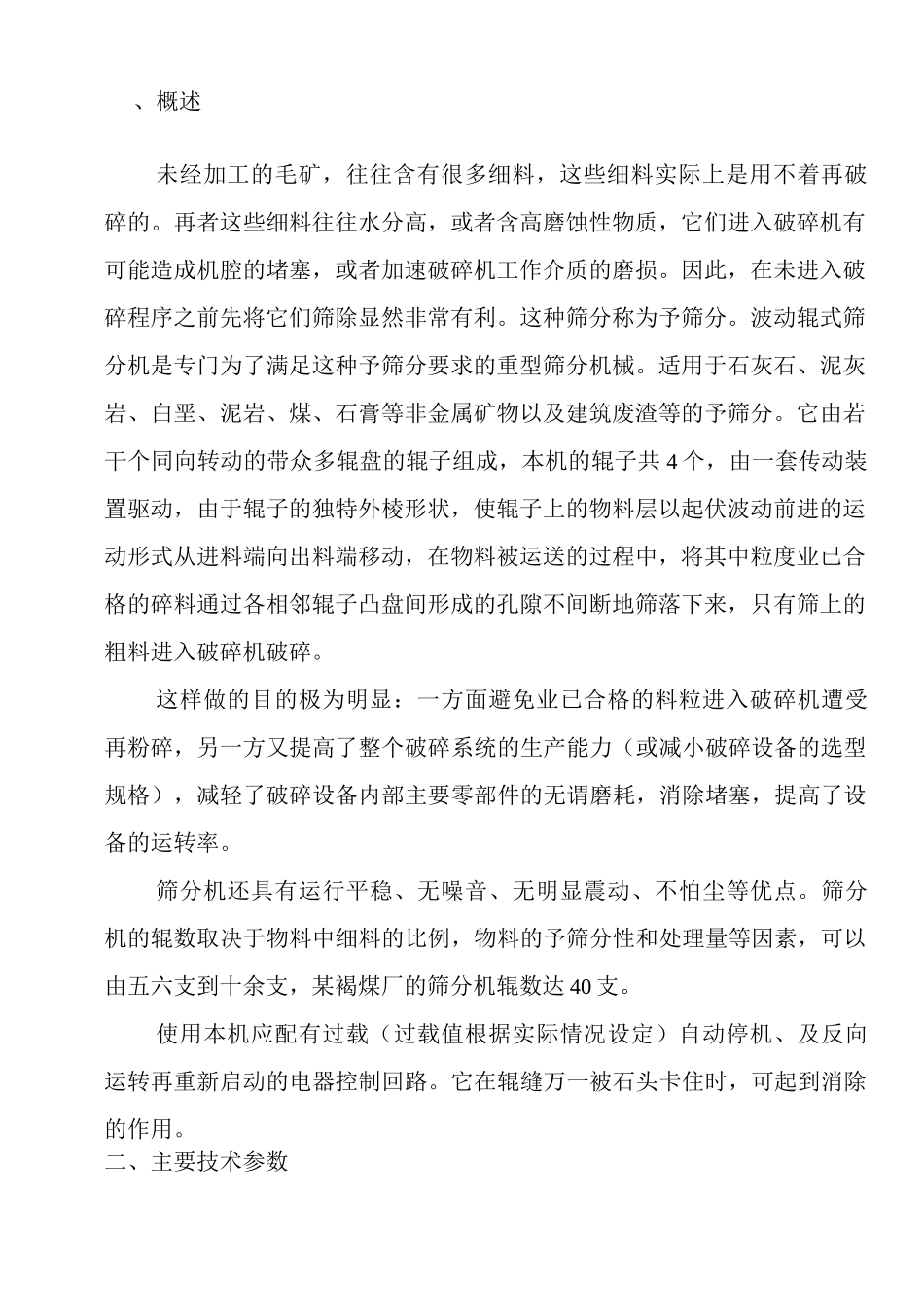

WRS2418型波动辊式筛分机HGFEDCBA14/2/2016张浩徐垌伟版本日期描述设计校对审核目录一、概述3二、主要技术参数4三、工作原理及结构4（一）工作原理4（二）结构51...........................................................辊子52...........................................................传动装置和对侧的链传动63...........................................................链轮罩64...........................................................壳体7四、安装7五、调试和操作8（一）调试8（二）操作8六、使用和维护9（一）启动前准备工作9（二）启动和相连设备开停车顺序10（三）润滑10（四）电气要求11（五）日常使用和维护11（六）检修周期11七、易损件明细表（含滚动轴承）12、概述未经加工的毛矿，往往含有很多细料，这些细料实际上是用不着再破碎的。再者这些细料往往水分高，或者含高磨蚀性物质，它们进入破碎机有可能造成机腔的堵塞，或者加速破碎机工作介质的磨损。因此，在未进入破碎程序之前先将它们筛除显然非常有利。这种筛分称为予筛分。波动辊式筛分机是专门为了满足这种予筛分要求的重型筛分机械。适用于石灰石、泥灰岩、白垩、泥岩、煤、石膏等非金属矿物以及建筑废渣等的予筛分。它由若干个同向转动的带众多辊盘的辊子组成，本机的辊子共4个，由一套传动装置驱动，由于辊子的独特外棱形状，使辊子上的物料层以起伏波动前进的运动形式从进料端向出料端移动，在物料被运送的过程中，将其中粒度业已合格的碎料通过各相邻辊子凸盘间形成的孔隙不间断地筛落下来，只有筛上的粗料进入破碎机破碎。这样做的目的极为明显：一方面避免业已合格的料粒进入破碎机遭受再粉碎，另一方又提高了整个破碎系统的生产能力（或减小破碎设备的选型规格），减轻了破碎设备内部主要零部件的无谓磨耗，消除堵塞，提高了设备的运转率。筛分机还具有运行平稳、无噪音、无明显震动、不怕尘等优点。筛分机的辊数取决于物料中细料的比例，物料的予筛分性和处理量等因素，可以由五六支到十余支，某褐煤厂的筛分机辊数达40支。使用本机应配有过载（过载值根据实际情况设定）自动停机、及反向运转再重新启动的电器控制回路。它在辊缝万一被石头卡住时，可起到消除的作用。二、主要技术参数型号：WRS2418槽体有效宽度：2440mm槽体有效长度：1800mm筛分面积：Q4.4m2最大进料粒度：W1000X1000X1000mm,其中大块率少于10%筛下粒度：W80mm给料能力：800-900t/h减速器：K157Ai=31.7电动机：Y225S-4，37kW，380V，50HZ三、工作原理及结构（一）工作原理本机是一种多辊式输送机械，各辊同向转动，从而将托在其上的矿石由一端送到另一端，相邻辊子间形成的空隙可以使碎料漏下。整机由4组独特外棱辊子组成,具有相同的转速，他们会使物料波浪形前进。物料在整个前进过程中将粒度业已合格的碎料不断地抖落，最终将辊床上经过筛分的块状物料送入破碎机。为了防止辊间缝隙被泥土糊死，辊子下面装有齿状刮泥板。4---——11——1111111111-十-卄卄川血満£—111—38C■=?■一一图1二）结构筛分机的外形如图1所示。它由1筛分辊、2驱动装置、3壳体、4传动链轮组组成。1.辊子筛分辊具有相似的结构，它们的典型结构如图2所示。它由1轴、2辊套、3轴承和4链轮组成，轴承装在筛分机壳体两侧的轴承箱中。图22.传动装置和对侧的链传动传动装置由电动机、减速器组成，它通过过载保护联轴器与主动辊子联接。本机采用的是扭矩限制型过载保护结构，其扭矩需要在生产过程中多次进行调整，以达到最佳工作状态。辊子的非传动轴端，各设置2个或1个链轮，并采用双排套筒滚子链，彼此相连，它们容纳于一个链轮罩之中。辊子同向回转，实现定向输送之目的。3.链轮罩非传动侧的链轮容纳于剖分式的链轮罩内，每个链轮罩下部由支腿与下壳体相联。链轮罩上部顶面开设4个开启方便的观察孔，以随时监查每组链传动的运行状态和磨损状态。链轮罩下部应贮有润滑油，以浸润链条。在外壁设置长形油标，可经常监察油位。链轮罩两端的内壁，正对给料段和筛分段的第1和第4个辊端部位（共2处），焊有装设接近开关的支架。相应轴端都增装一片...
