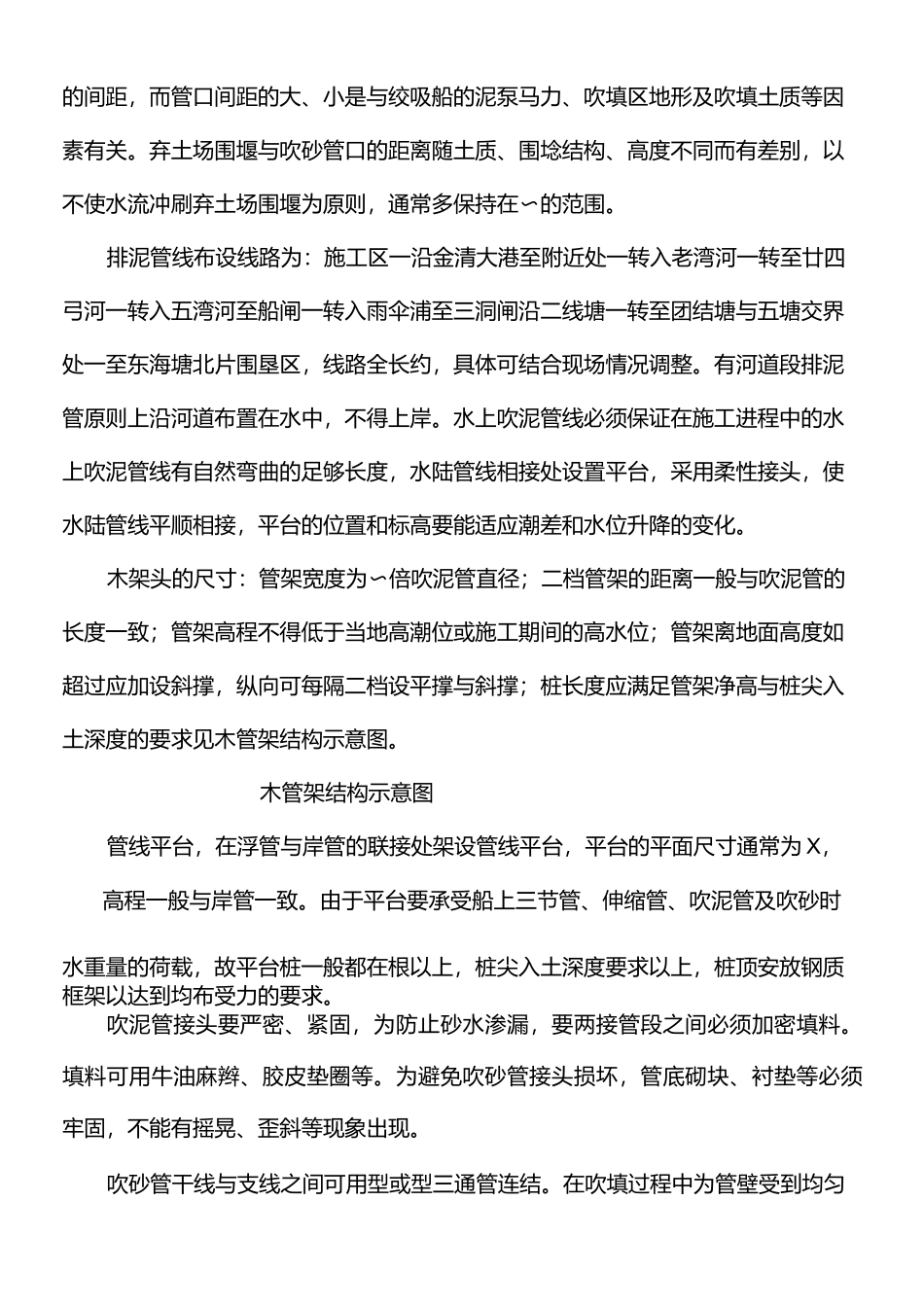

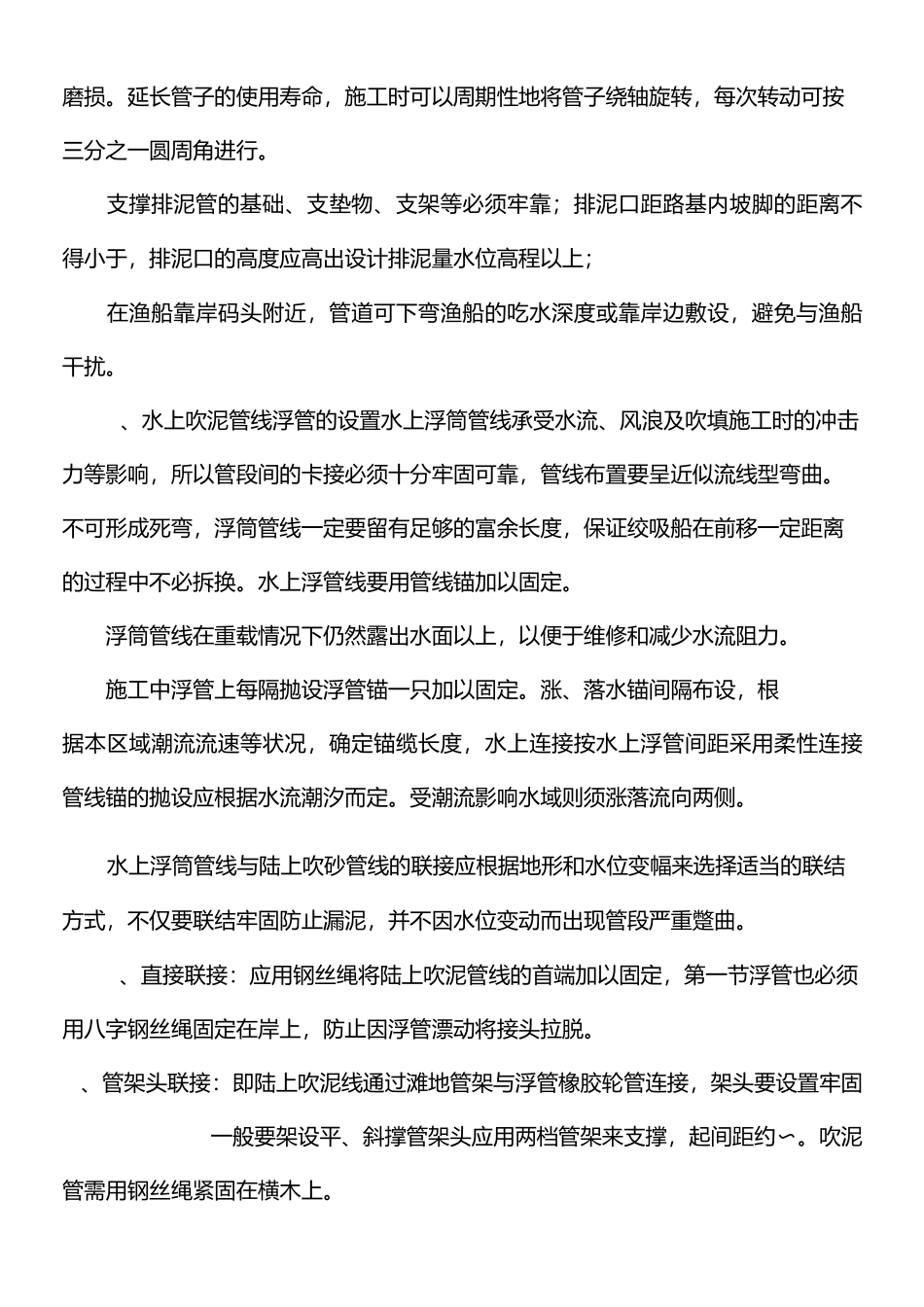

三、排泥管线的布——i—＞挖泥船定位挖泥船进（以―、工程概况本工程的水下清淤工程采用绞吸式挖泥船进行挖泥，挖泥量为立方米。清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制二、工艺流程施工准备工艺流程本工程排泥管由河道清淤区到排泥场区,输泥管线长初步估算最长约河道分槽挖泥体根据现场实际情况量测确定丁奈据排泥需要拟采用在陆上设置级泵压接力输送；输泥管为力优质钢管，钢管管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线包括管架线、水上管线即浮管二种，主要以浮管为主。、陆上吹泥管线岸1尾的设置放吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。陆上部分采用岸管明敷。陆上岸管采用钢管，规格为申X〜。岸管间距左右。管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于度，减少排泥阻力；。陆上布管线在进入吹填区内的布设。要考虑工程竣工后，应符合设计要求的高程与平整度。管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量包括排泥场内地基沉降时及吹填土本身的固结沉降量及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在〜的范围。排泥管线布设线路为：施工区一沿金清大港至附近处一转入老湾河一转至廿四弓河一转入五湾河至船闸一转入雨伞浦至三洞闸沿二线塘一转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约，具体可结合现场情况调整。有河道段排泥管原则上沿河道布置在水中，不得上岸。水上吹泥管线必须保证在施工进程中的水上吹泥管线有自然弯曲的足够长度，水陆管线相接处设置平台，采用柔性接头，使水陆管线平顺相接，平台的位置和标高要能适应潮差和水位升降的变化。木架头的尺寸：管架宽度为〜倍吹泥管直径；二档管架的距离一般与吹泥管的长度一致；管架高程不得低于当地高潮位或施工期间的高水位；管架离地面高度如超过应加设斜撑，纵向可每隔二档设平撑与斜撑；桩长度应满足管架净高与桩尖入土深度的要求见木管架结构示意图。木管架结构示意图管线平台，在浮管与岸管的联接处架设管线平台，平台的平面尺寸通常为X，高程一般与岸管一致。由于平台要承受船上三节管、伸缩管、吹泥管及吹砂时水重量的荷载，故平台桩一般都在根以上，桩尖入土深度要求以上，桩顶安放钢质框架以达到均布受力的要求。吹泥管接头要严密、紧固，为防止砂水渗漏，要两接管段之间必须加密填料。填料可用牛油麻辫、胶皮垫圈等。为避免吹砂管接头损坏，管底砌块、衬垫等必须牢固，不能有摇晃、歪斜等现象出现。吹砂管干线与支线之间可用型或型三通管连结。在吹填过程中为管壁受到均匀磨损。延长管子的使用寿命，施工时可以周期性地将管子绕轴旋转，每次转动可按三分之一圆周角进行。支撑排泥管的基础、支垫物、支架等必须牢靠；排泥口距路基内坡脚的距离不得小于，排泥口的高度应高出设计排泥量水位高程以上；在渔船靠岸码头附近，管道可下弯渔船的吃水深度或靠岸边敷设，避免与渔船干扰。、水上吹泥管线浮管的设置水上浮筒管线承受水流、风浪及吹填施工时的冲击力等影响，所以管段间的卡接必须十分牢固可靠，管线布置要呈近似流线型弯曲。不可形成死弯，浮筒管线一定要留有足够的富余长度，保证绞吸船在前移一定距离的过程中不必拆换。水上浮管线要用管线锚加以固定。浮筒管线在重载情况下仍然露出水面以上，以便于维修和减少水流阻力。施工中浮管上每隔抛设浮管锚一只加以固定。涨、落水锚间隔布设，根据本区域潮流流速等状况，确定锚缆长度，水上连接按水上浮管间距采用柔性连接管线锚的抛设应根据水...
