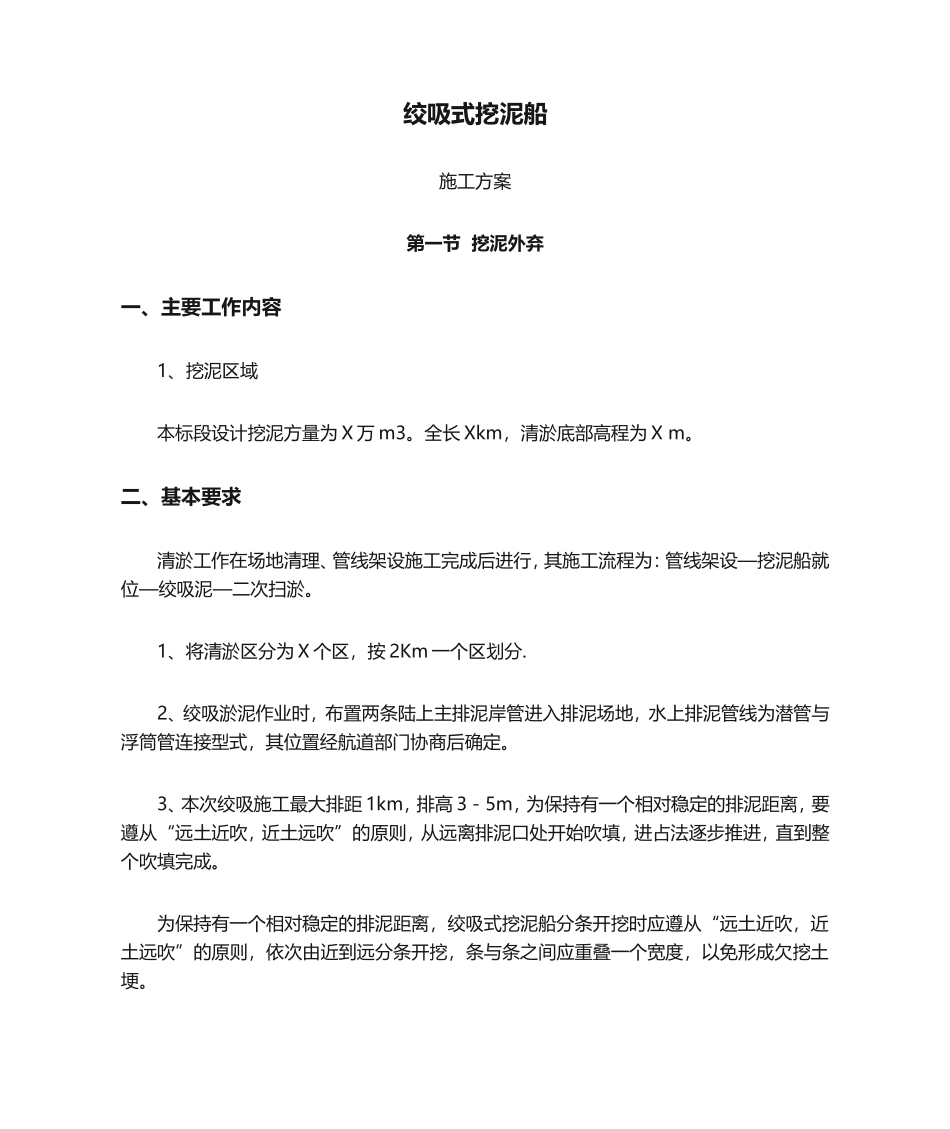

绞吸式挖泥船施工方案第一节 挖泥外弃一、主要工作内容1、挖泥区域本标段设计挖泥方量为 X 万 m3。全长 Xkm，清淤底部高程为 X m。二、基本要求清淤工作在场地清理、管线架设施工完成后进行，其施工流程为：管线架设—挖泥船就位—绞吸泥—二次扫淤。1、将清淤区分为 X 个区，按 2Km 一个区划分.2、绞吸淤泥作业时，布置两条陆上主排泥岸管进入排泥场地，水上排泥管线为潜管与浮筒管连接型式，其位置经航道部门协商后确定。3、本次绞吸施工最大排距 1km，排高 3－5m，为保持有一个相对稳定的排泥距离，要遵从“远土近吹，近土远吹”的原则，从远离排泥口处开始吹填，进占法逐步推进，直到整个吹填完成。为保持有一个相对稳定的排泥距离，绞吸式挖泥船分条开挖时应遵从“远土近吹，近土远吹”的原则，依次由近到远分条开挖，条与条之间应重叠一个宽度，以免形成欠挖土埂。三、管线铺设1、岸管施工岸管为两条管线，两条岸管一端与潜管相接，另一端经水陆接岸，沿驳岸铺设进入吹填区。（1）陆上管线架设采用人工配合简易机械设备完成，人工进行胶垫的安装及法兰的连接紧固。（2）排泥管线应平坦顺直，弯度力求平缓，避免死弯；出泥管口伸出围堰坡脚以外的长度，不宜小于 5m，并应高出排泥面 0.5m 以上。（3）排泥管接头应紧固严密，整个管线和接头不得漏泥漏水。发现泄漏，应及时修补或更换。（4）排泥管支架必须牢固可靠，不得倾斜和摇动；水陆排泥管连接应采用柔性接头，以适应水位的变化。（5）排泥管线跨越沿河路时，采用路面埋管式，在埋管位置设立醒目标志，提请车辆通行时减速慢行。2、浮管施工（1）浮管的施工要满足取土时的需要，由于取土量大，作业面宽，计划每条船配置 400－500m 的浮管，为解决浮管因风，潮、水流等作用的摆动而影响航行安全，拟定每 80m 左右抛设一只 1 吨重普尔锚固定。（2）水上浮筒排泥管线应力求平顺，避免死弯。3、潜管施工为保证船舶的航行，取土区域必须采取潜管施工之方法，潜管用钢管与软管交叉连结的方法，确保潜管按河床实际地形紧紧地贴靠在河床上，尽可能保证水深。架设 210 米潜管后可保证有一定宽度和深度的航道，具体方案应与航道管理部门协商认可后方可施工。为避免潜管的位置移动，在潜管两端增设两个端点站，每端点站各安全 4 只人力绞关和 4 个1.5 吨霍尔锚，保证潜管准确定位，确保航行船只的安全。潜管一端与绞吸挖泥船浮管相接，另一端与进入吹填区的岸管相接。（1...
