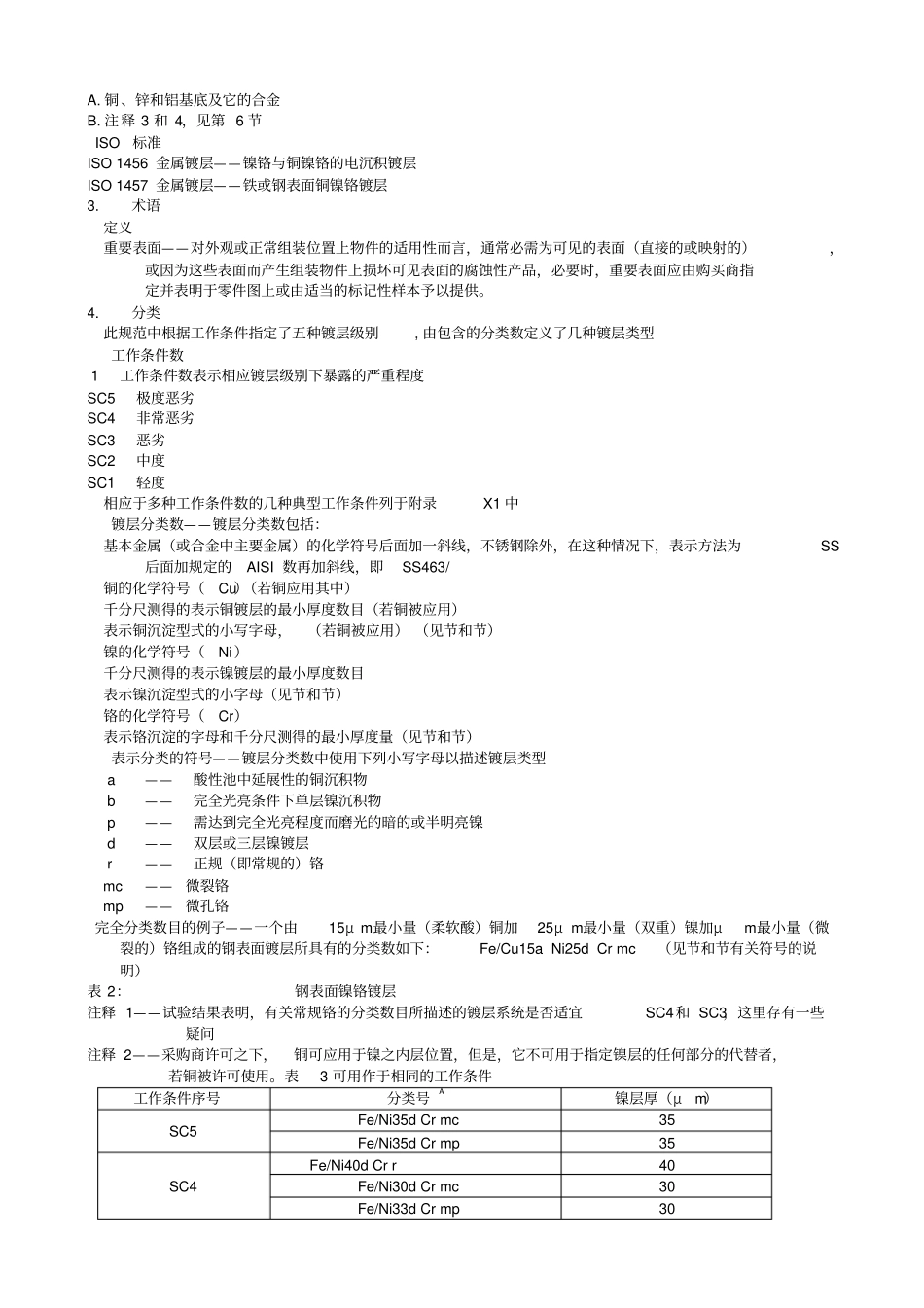

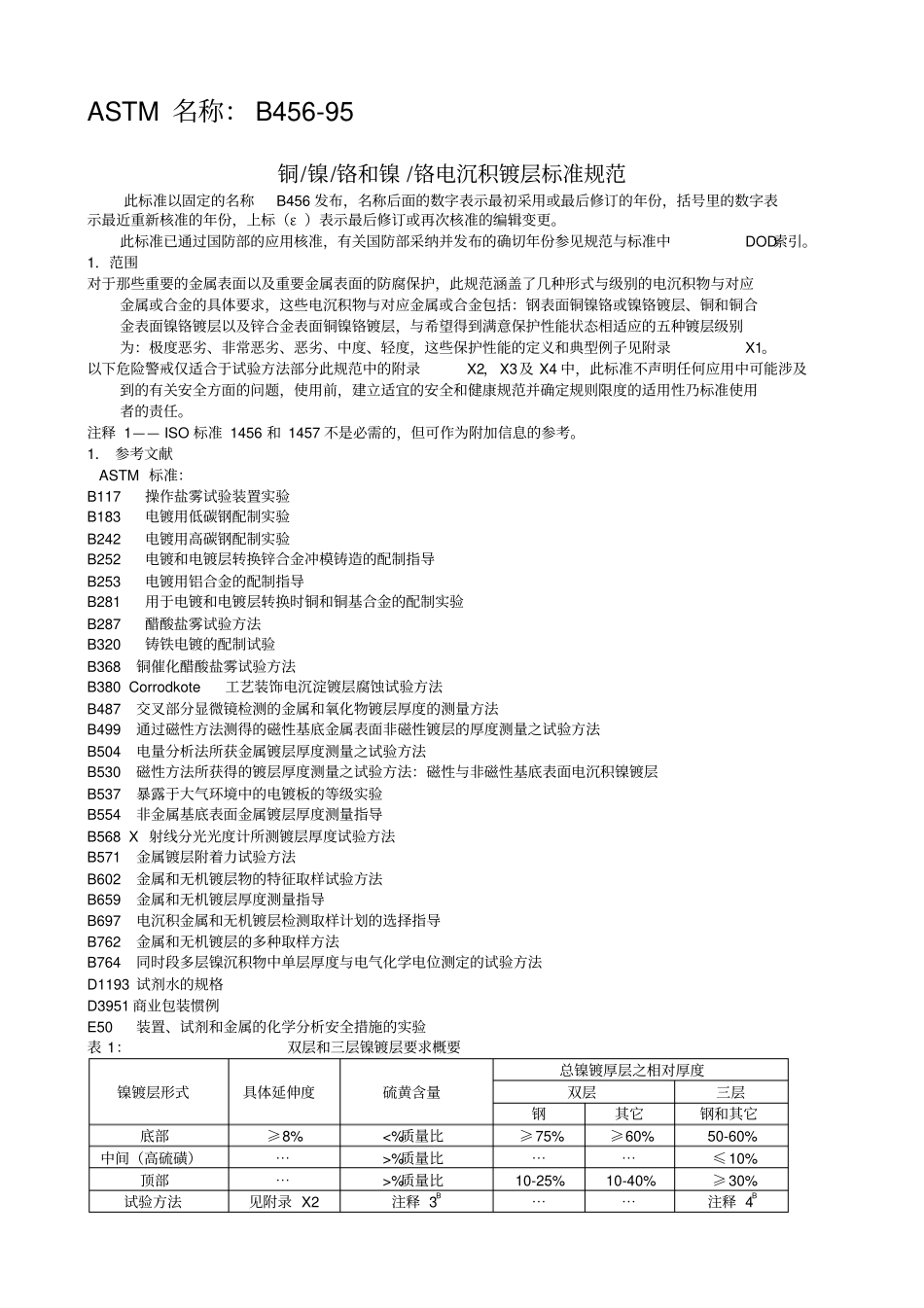

ASTM名称：B456-95铜/镍/铬和镍/铬电沉积镀层标准规范此标准以固定的名称B456发布，名称后面的数字表示最初采用或最后修订的年份，括号里的数字表示最近重新核准的年份，上标（ε）表示最后修订或再次核准的编辑变更。此标准已通过国防部的应用核准，有关国防部采纳并发布的确切年份参见规范与标准中DOD索引。1．范围对于那些重要的金属表面以及重要金属表面的防腐保护，此规范涵盖了几种形式与级别的电沉积物与对应金属或合金的具体要求，这些电沉积物与对应金属或合金包括：钢表面铜镍铬或镍铬镀层、铜和铜合金表面镍铬镀层以及锌合金表面铜镍铬镀层，与希望得到满意保护性能状态相适应的五种镀层级别为：极度恶劣、非常恶劣、恶劣、中度、轻度，这些保护性能的定义和典型例子见附录X1。以下危险警戒仅适合于试验方法部分此规范中的附录X2，X3及X4中，此标准不声明任何应用中可能涉及到的有关安全方面的问题，使用前，建立适宜的安全和健康规范并确定规则限度的适用性乃标准使用者的责任。注释1——ISO标准1456和1457不是必需的，但可作为附加信息的参考。1．参考文献ASTM标准：B117操作盐雾试验装置实验B183电镀用低碳钢配制实验B242电镀用高碳钢配制实验B252电镀和电镀层转换锌合金冲模铸造的配制指导B253电镀用铝合金的配制指导B281用于电镀和电镀层转换时铜和铜基合金的配制实验B287醋酸盐雾试验方法B320铸铁电镀的配制试验B368铜催化醋酸盐雾试验方法B380Corrodkote工艺装饰电沉淀镀层腐蚀试验方法B487交叉部分显微镜检测的金属和氧化物镀层厚度的测量方法B499通过磁性方法测得的磁性基底金属表面非磁性镀层的厚度测量之试验方法B504电量分析法所获金属镀层厚度测量之试验方法B530磁性方法所获得的镀层厚度测量之试验方法：磁性与非磁性基底表面电沉积镍镀层B537暴露于大气环境中的电镀板的等级实验B554非金属基底表面金属镀层厚度测量指导B568X射线分光光度计所测镀层厚度试验方法B571金属镀层附着力试验方法B602金属和无机镀层物的特征取样试验方法B659金属和无机镀层厚度测量指导B697电沉积金属和无机镀层检测取样计划的选择指导B762金属和无机镀层的多种取样方法B764同时段多层镍沉积物中单层厚度与电气化学电位测定的试验方法D1193试剂水的规格D3951商业包装惯例E50装置、试剂和金属的化学分析安全措施的实验表1：双层和三层镍镀层要求概要镍镀层形式具体延伸度硫黄含量总镍镀厚层之相对厚度双层三层钢其它钢和其它底部≥8%<%质量比≥75%≥60%50-60%中间（高硫磺）⋯>%质量比⋯⋯≤10%顶部⋯>%质量比10-25%10-40%≥30%试验方法见附录X2注释3B⋯⋯注释4BA.铜、锌和铝基底及它的合金B.注释3和4，见第6节ISO标准ISO1456金属镀层——镍铬与铜镍铬的电沉积镀层ISO1457金属镀层——铁或钢表面铜镍铬镀层3.术语定义重要表面——对外观或正常组装位置上物件的适用性而言，通常必需为可见的表面（直接的或映射的），或因为这些表面而产生组装物件上损坏可见表面的腐蚀性产品，必要时，重要表面应由购买商指定并表明于零件图上或由适当的标记性样本予以提供。4.分类此规范中根据工作条件指定了五种镀层级别,由包含的分类数定义了几种镀层类型工作条件数1工作条件数表示相应镀层级别下暴露的严重程度SC5极度恶劣SC4非常恶劣SC3恶劣SC2中度SC1轻度相应于多种工作条件数的几种典型工作条件列于附录X1中镀层分类数——镀层分类数包括：基本金属（或合金中主要金属）的化学符号后面加一斜线，不锈钢除外，在这种情况下，表示方法为SS后面加规定的AISI数再加斜线，即SS463/铜的化学符号（Cu）（若铜应用其中）千分尺测得的表示铜镀层的最小厚度数目（若铜被应用）表示铜沉淀型式的小写字母，（若铜被应用）（见节和节）镍的化学符号（Ni）千分尺测得的表示镍镀层的最小厚度数目表示镍沉淀型式的小字母（见节和节）铬的化学符号（Cr）表示铬沉淀的字母和千分尺测得的最小厚度量（见节和节）表示分类的符号——镀层分类数中使用下列小写字母以描述镀层类型a——酸性池中延展性的铜沉积物b——完全光亮条件下单层镍沉积物p——需达到完全光亮程度而磨光的暗的或半明亮镍d——双层或三层镍...
