通信原理课程设计-红外遥控贪食蛇VIP免费

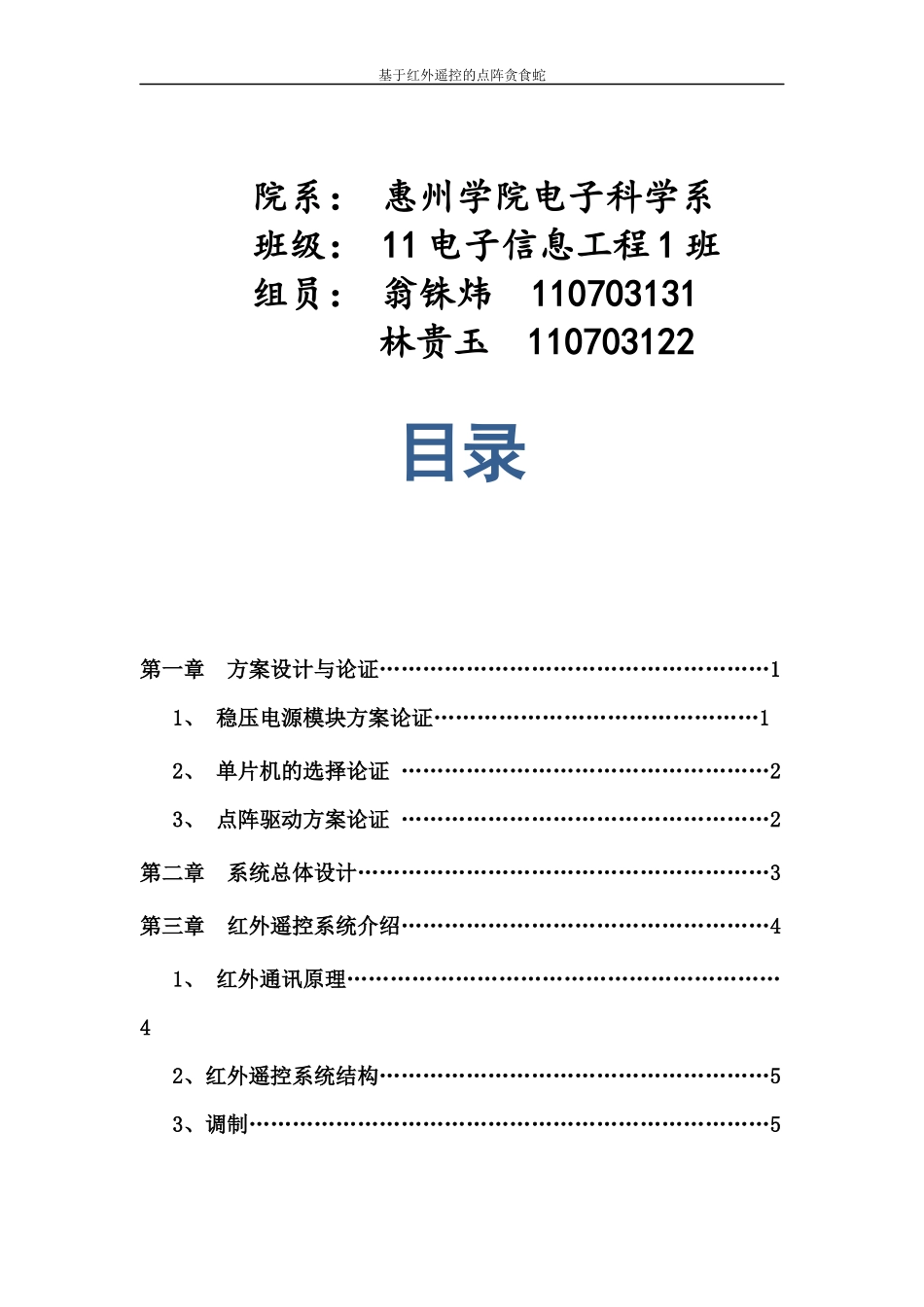

基于红外遥控的点阵贪食蛇通信系统原理课程设计基于51单片机和红外遥控的点阵贪食蛇基于红外遥控的点阵贪食蛇院系：惠州学院电子科学系班级：11电子信息工程1班组员：翁铢炜110703131林贵玉110703122目录第一章方案设计与论证………………………………………………11、稳压电源模块方案论证………………………………………12、单片机的选择论证……………………………………………23、点阵驱动方案论证……………………………………………2第二章系统总体设计…………………………………………………3第三章红外遥控系统介绍……………………………………………41、红外通讯原理……………………………………………………42、红外遥控系统结构………………………………………………53、调制………………………………………………………………5基于红外遥控的点阵贪食蛇4、发射系统…………………………………………………………65、一体化红外接收头………………………………………………76、红外编码格式……………………………………………………8第四章硬件设计……………………………………………………101、8X8LED单色点阵的原理说明………………………………102、LED阵列驱动电路………………………………………………103、稳压电源电路……………………………………………………104、蜂鸣器及其驱动电路…………………………………………115、红外接收模块电路………………………………………………116、单片机最小系统…………………………………………………127、系统总原理图……………………………………………………12第五章软件设计……………………………………………………141、主程序工作流程…………………………………………………142、LED点阵初始化…………………………………………………14基于红外遥控的点阵贪食蛇3、贪吃蛇的移动……………………………………………………154、食物的随机出现………………………………………………155、红外遥控………………………………………………………15第六章测试与调试…………………………………………………17第七章总结…………………………………………………………19附录一系统源程序…………………………………………………20绪论：本文根据贪食蛇的游戏规则，主要阐述基于51单片机和红外遥控的点阵贪食蛇的设计方案及思路。本文以ATMELAT89S52单片机为控制核心，使用8*8点阵为显示模块，设计并实现贪食蛇最基本的功能。文章详细介绍了红外遥控贪食蛇的硬件电路和软件设计。硬件部分利用红外接收头的输出接在AT89C52单片机INT1中断口，通过跳变沿触发的方式来触发单片机INT1中断，从而可以对编码脉冲进基于红外遥控的点阵贪食蛇行接收、存储和解码，然后根据对应的键值实现点阵上贪食蛇的各种运动变换。贪吃蛇，是一种益智小游戏。其游戏背景：蛇引诱夏娃吃了苹果之后，就被贬为毒虫，阴险的象征，而蛇吃东西是整只动物吞进去的，大概在文艺复兴的时候就有人发明了这么一种游戏，是现在贪吃蛇的前身，后来慢慢地发展成了现有的贪吃蛇游戏。其游戏规则比较简单，就是一条小蛇，不停地在屏幕上游走去吃屏幕上出现的食物，越吃越长，到了一定的长度之后，就可以进入下一关，越到后面的关卡蛇移动的速度越快，只要蛇头碰到四周的墙壁或者碰到自己的身体，小蛇就立即毙命并结束游戏。第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第一章方案设计与论证：1、稳压电源模块方案论证：常用的电源有串联型线性稳压电源（LM2940、7805等）和开关型稳压电源（LM2596、LM2575等）两大类。前者具有纹波小、电路结构简单的优点，但是效率较低，功耗大；后者功耗小，效率高，但电路却比较复杂，电路的纹波大。对于单片机，需要提供稳定的5V电源，由于LM2940的稳压的线性度非常好，所以选用LM2940对其进行供电。在本设计中，51单片机使用5V电源，电池使用7.2V电源。考虑到电源为充电电池组，额定电压为7.2V，实际充满电后电压则为7.0-7.3V，所以单片机及红外遥控模块需采用稳压后的5V...
