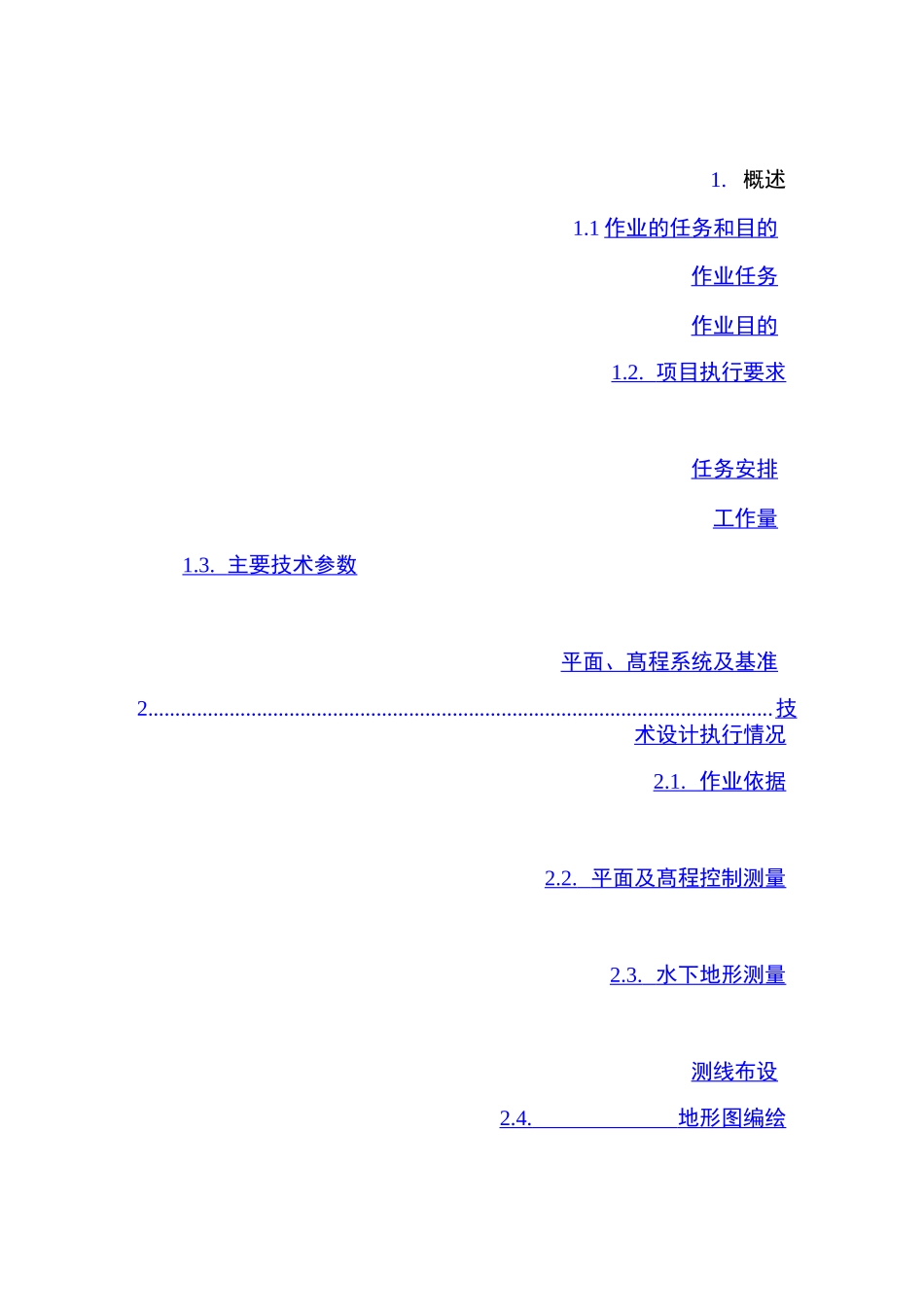

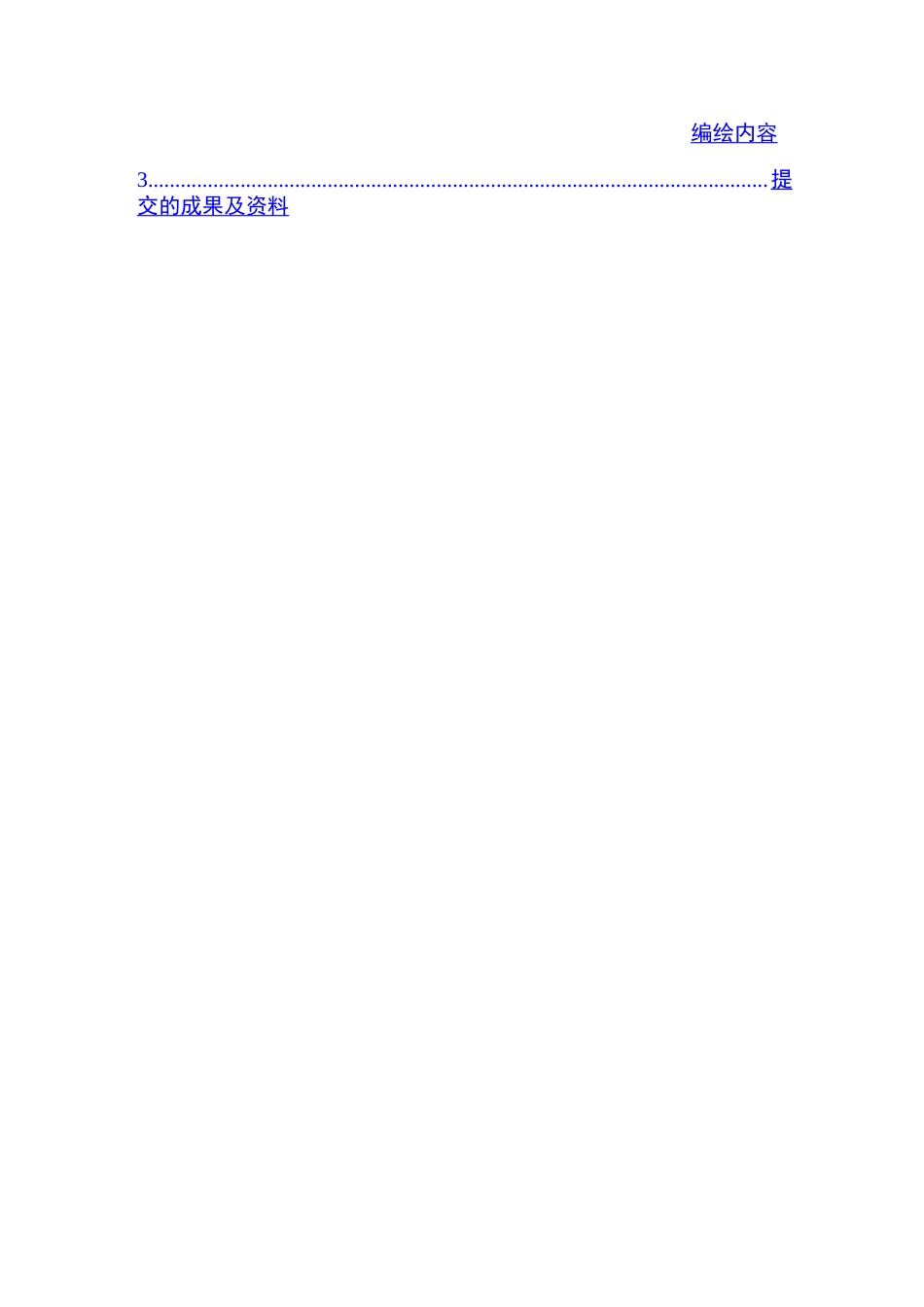

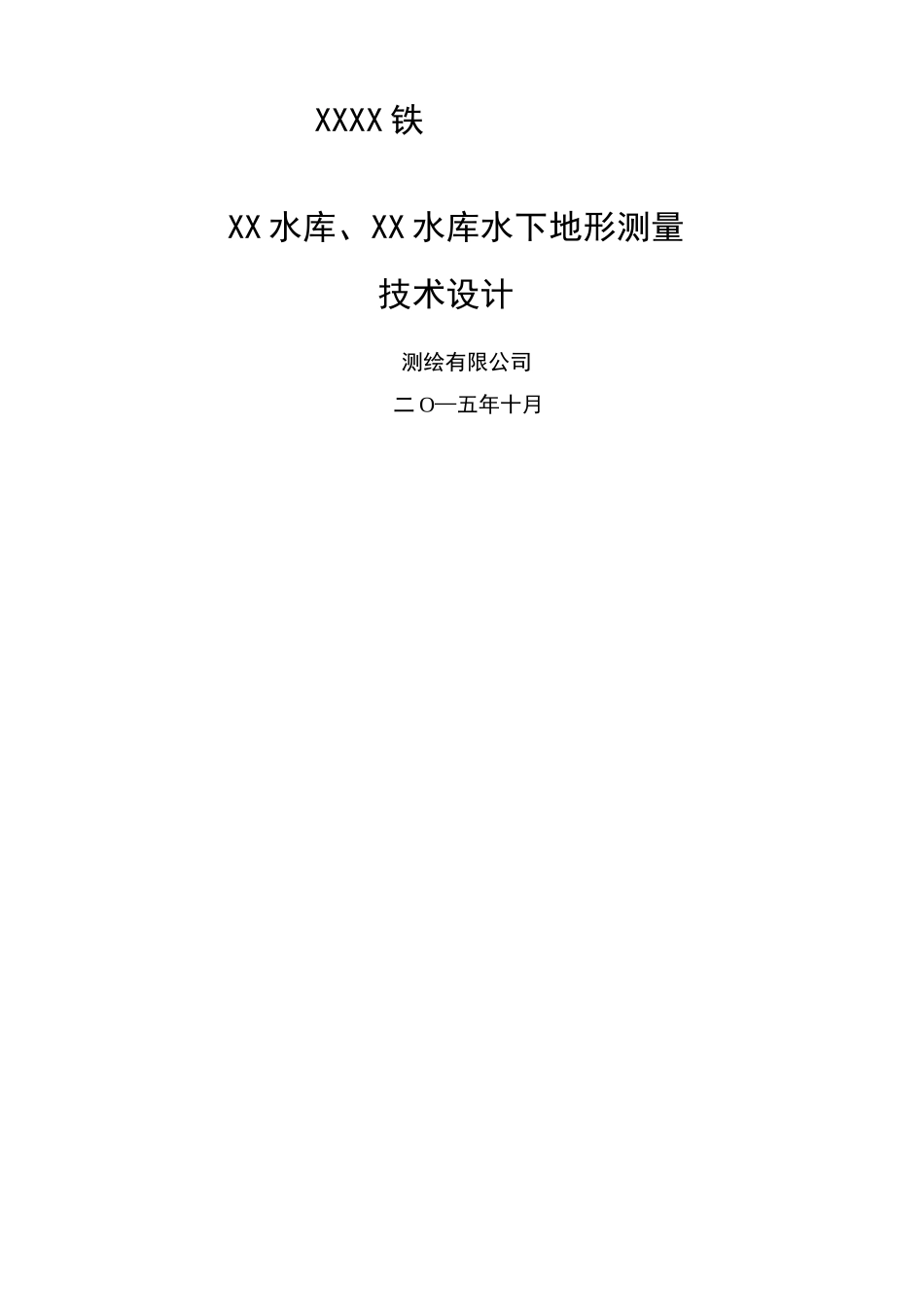

XXXX铁XX水库、XX水库水下地形测量技术设计测绘有限公司二O—五年十月1.概述1.1作业的任务和目的作业任务作业目的1.2.项目执行要求任务安排工作量1.3.主要技术参数平面、髙程系统及基准2...................................................................................................................技术设计执行情况2.1.作业依据2.2.平面及髙程控制测量2.3.水下地形测量测线布设2.4.地形图编绘编绘内容3..................................................................................................................提交的成果及资料1.概述1.1作业的任务和目的1.1.1.作业任务(1)根据计划的测线进行外业数据采集，得到水深观测数据。(2)对外业采集的观测数据进行数据处理、转换及编绘1：500水下地形图。1.1.2.作业目的严格按照规范要求进行外业调查和内业资料整理，保证使用设备100%检验合格，工作正常，采集资料100%可信可靠，野外资料记录完整，真实客观解释外业资料，报告详实，图件完整清晰。1.2.项目执行要求1.2.1.任务安排根据工期与工作量并结合测区实际情况，我队以工程质量优秀为测绘目标，加强项目管理职能，提高测绘效率；增加技术力量投入，保证工程进度，确保工程工期。1.2.1.1.测前准备明确任务后，马上开始组织确定项目机构，进行人员配置；收集有关资料，对特殊区域进行现场踏勘；检验调配仪器设备。组织人员、设备、船只等准备进现场正式开展外业测量工作。投入的主要设备一览表表1序号设备名称品牌及型号数量1双频GPS接收机海星达iRTK2台3全站仪苏一光1台4笔记本电脑联想1台测深仪中海达HD-2801台5软件南方CASS9.11套6汽车面包车1辆7测船当地渔船1艘8其他其他配件设备若干1.2.1.2.外业实施组织各种设备及人员到达现场展开外业实施。完成平面与高程的控制以后，进行水下地形测量，并进行全程过程检查。1.2.1.3.内业数据处理各模块完成外业检查工作以后，立即开始内业数据处理。编制专题图、编写技术文档。1.2.2.工作量表2序号项目名称项目内容数量备注1水库水下地形陆上地形2水库水下地形陆上地形1.3.主要技术参数1.3.1.平面、高程系统及基准坐标系统：国家CGCS2000椭球，成图比例：1:500；高程基准：1985国家高程基准，等高距为1米。2.技术设计执行情况2.1.作业依据(1)GB/T202571-2007国家基本比例尺地图图式第一部分《1:500、1:1000、1:2000地形图图式》(2)CJJ/T73-2010《卫星定位城市测量技术规范》；(3)JTS131-2012《水运工程测量规范》；(4)CJJT8-2011《城市测量规范》；(5)CH/T2009-2010《全球定位系统实时动态测量(RTK)技术规范》。2.2.平面及高程控制测量甲方提供徐宿淮盐徐州东精测网成果，具体见附表。坐标系统：国家CGCS2000椭球，中央子午线为117度39分，投影高0米；高程基准：1985国家高程基准。2.3.水下地形测量2.3.1.测线布设水下地形测量按断面法施测，主测线方向垂直等深线的总方向布设，主测线间隔为图上lcm,测点间距为图上0.4cm,水下基本等高距为lm。2.3.1.1.测深仪测试(1)稳定性测试：对所有即将投入使用的测深仪进行稳定性测试,按固定时间间隔采集水深数据,连续测量时间超过8小时,然后统计水深值离散情况,计算中误差。(2)静态吃水测定：按测量时换能器的实际入水深度,调节测深仪的数字和模拟记录,使其吃水深度与换能器入水深度一致,实现换能器的吃水改正。水深测量工作开始前后，在测区内选择水深大于5m，潮流平缓的地方，用检查板检查较准测深仪吃水,保证测深仪精度符合本项目水深测量精度要求。测深前、后在测区对测深仪进行现场比对。检查板深度绳使用伸缩性小的材料制成，并用钢卷尺校准。用检查板校准测深仪时，测深仪处于正常工作状态，水面平静，流速较小，比对深度接近当日测量的最大水深，船只处于稳定状态。测深仪安装(l)换能器安装位置首先安装、固定换能器，固定换能器位置选择在船体的中部船舷旁边，这样可以减少行驶时船首推出的浪涌对探头的影响和干扰。使用船速快的测量船测量时测深杆略向后倾斜，需要增加前后拉绳进行加固，因为考虑到水流带来的拖力和船行驶时的姿态是略微向上倾斜的。(2)换能器的固...
