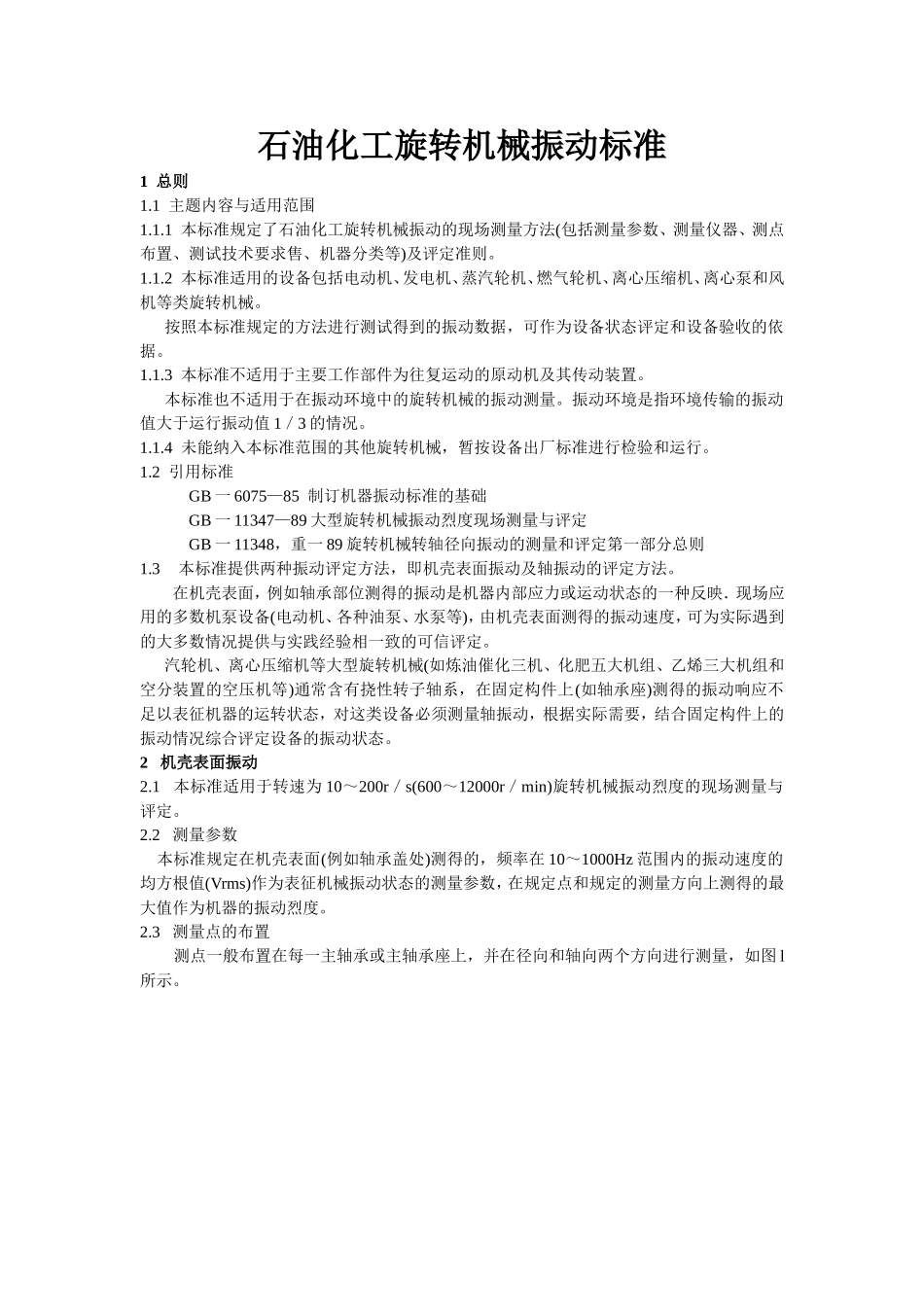

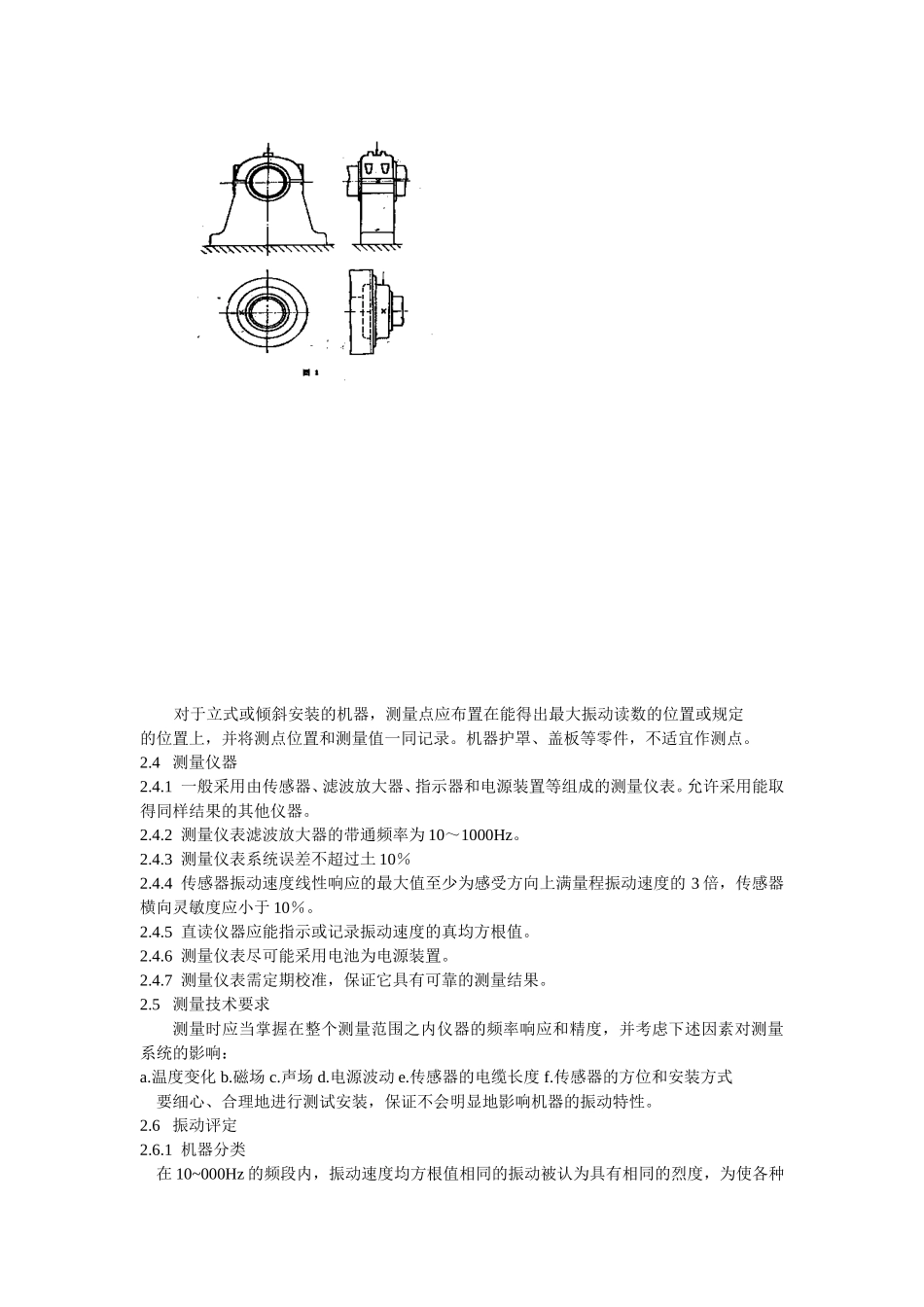

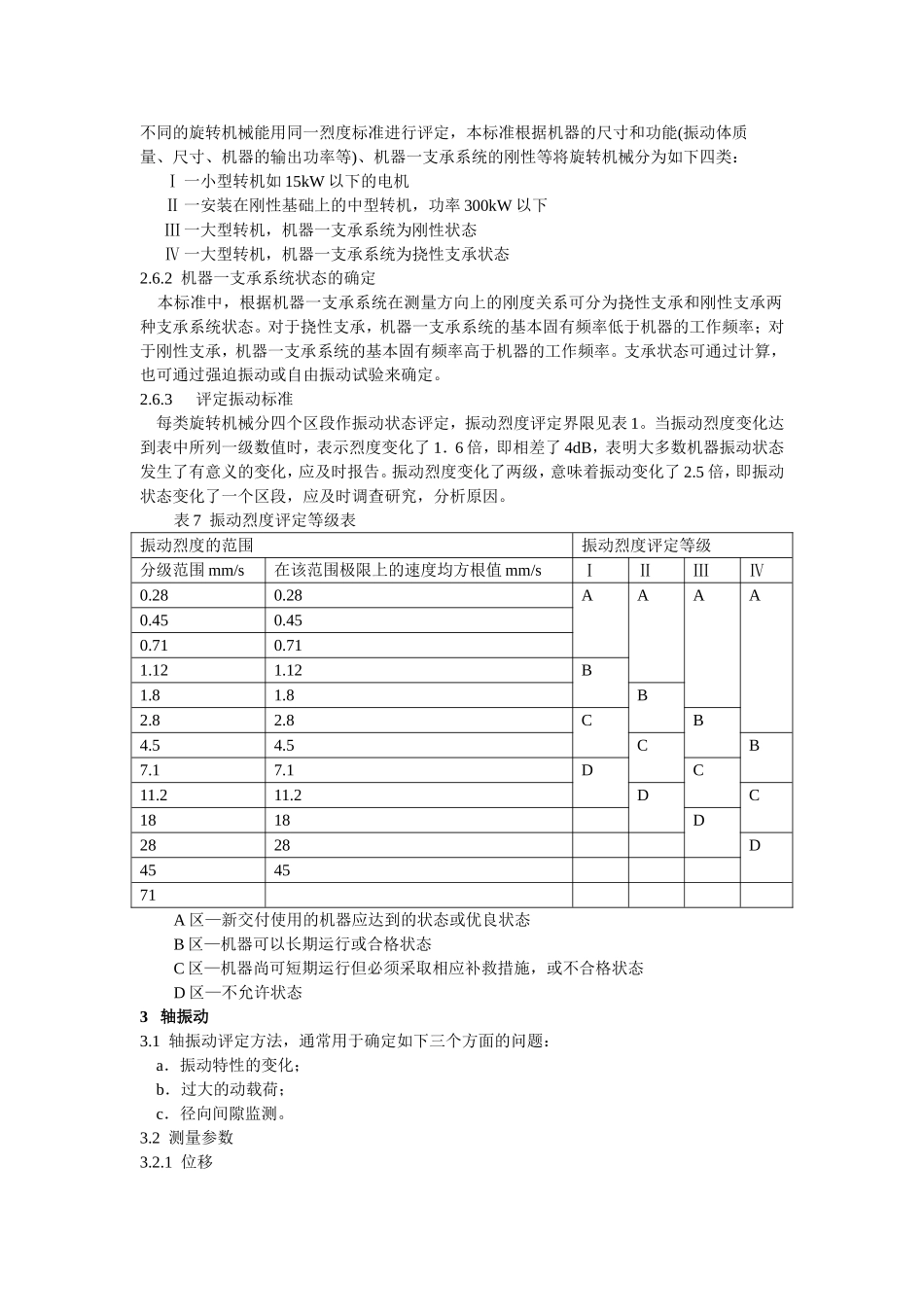

石油化工旋转机械振动标准1总则1.1主题内容与适用范围1.1.1本标准规定了石油化工旋转机械振动的现场测量方法(包括测量参数、测量仪器、测点布置、测试技术要求售、机器分类等)及评定准则。1.1.2本标准适用的设备包括电动机、发电机、蒸汽轮机、燃气轮机、离心压缩机、离心泵和风机等类旋转机械。按照本标准规定的方法进行测试得到的振动数据，可作为设备状态评定和设备验收的依据。1.1.3本标准不适用于主要工作部件为往复运动的原动机及其传动装置。本标准也不适用于在振动环境中的旋转机械的振动测量。振动环境是指环境传输的振动值大于运行振动值1／3的情况。1.1.4未能纳入本标准范围的其他旋转机械，暂按设备出厂标准进行检验和运行。1.2引用标准GB一6075—85制订机器振动标准的基础GB一11347—89大型旋转机械振动烈度现场测量与评定GB一11348，重一89旋转机械转轴径向振动的测量和评定第一部分总则1.3本标准提供两种振动评定方法，即机壳表面振动及轴振动的评定方法。在机壳表面，例如轴承部位测得的振动是机器内部应力或运动状态的一种反映．现场应用的多数机泵设备(电动机、各种油泵、水泵等)，由机壳表面测得的振动速度，可为实际遇到的大多数情况提供与实践经验相一致的可信评定。汽轮机、离心压缩机等大型旋转机械(如炼油催化三机、化肥五大机组、乙烯三大机组和空分装置的空压机等)通常含有挠性转子轴系，在固定构件上(如轴承座)测得的振动响应不足以表征机器的运转状态，对这类设备必须测量轴振动，根据实际需要，结合固定构件上的振动情况综合评定设备的振动状态。2机壳表面振动2.1本标准适用于转速为10～200r／s(600～12000r／min)旋转机械振动烈度的现场测量与评定。2.2测量参数本标准规定在机壳表面(例如轴承盖处)测得的，频率在10～1000Hz范围内的振动速度的均方根值(Vrms)作为表征机械振动状态的测量参数，在规定点和规定的测量方向上测得的最大值作为机器的振动烈度。2.3测量点的布置测点一般布置在每一主轴承或主轴承座上，并在径向和轴向两个方向进行测量，如图l所示。对于立式或倾斜安装的机器，测量点应布置在能得出最大振动读数的位置或规定的位置上，并将测点位置和测量值一同记录。机器护罩、盖板等零件，不适宜作测点。2.4测量仪器2.4.1一般采用由传感器、滤波放大器、指示器和电源装置等组成的测量仪表。允许采用能取得同样结果的其他仪器。2.4.2测量仪表滤波放大器的带通频率为10～1000Hz。2.4.3测量仪表系统误差不超过土10％2.4.4传感器振动速度线性响应的最大值至少为感受方向上满量程振动速度的3倍，传感器横向灵敏度应小于10％。2.4.5直读仪器应能指示或记录振动速度的真均方根值。2.4.6测量仪表尽可能采用电池为电源装置。2.4.7测量仪表需定期校准，保证它具有可靠的测量结果。2.5测量技术要求测量时应当掌握在整个测量范围之内仪器的频率响应和精度，并考虑下述因素对测量系统的影响：a.温度变化b.磁场c.声场d.电源波动e.传感器的电缆长度f.传感器的方位和安装方式要细心、合理地进行测试安装，保证不会明显地影响机器的振动特性。2.6振动评定2.6.1机器分类在10~000Hz的频段内，振动速度均方根值相同的振动被认为具有相同的烈度，为使各种不同的旋转机械能用同一烈度标准进行评定，本标准根据机器的尺寸和功能(振动体质量、尺寸、机器的输出功率等)、机器一支承系统的刚性等将旋转机械分为如下四类：Ⅰ一小型转机如15kW以下的电机Ⅱ一安装在刚性基础上的中型转机，功率300kW以下Ⅲ一大型转机，机器一支承系统为刚性状态Ⅳ一大型转机，机器一支承系统为挠性支承状态2.6.2机器一支承系统状态的确定本标准中，根据机器一支承系统在测量方向上的刚度关系可分为挠性支承和刚性支承两种支承系统状态。对于挠性支承，机器一支承系统的基本固有频率低于机器的工作频率；对于刚性支承，机器一支承系统的基本固有频率高于机器的工作频率。支承状态可通过计算，也可通过强迫振动或自由振动试验来确定。2.6.3评定振动标准每类旋转机械分四个区段作振动状态评定，振动烈度评定界限见表1。当振动烈度变化达到表中所列一级数值时，表示烈度变化了1．6倍，即相差...
