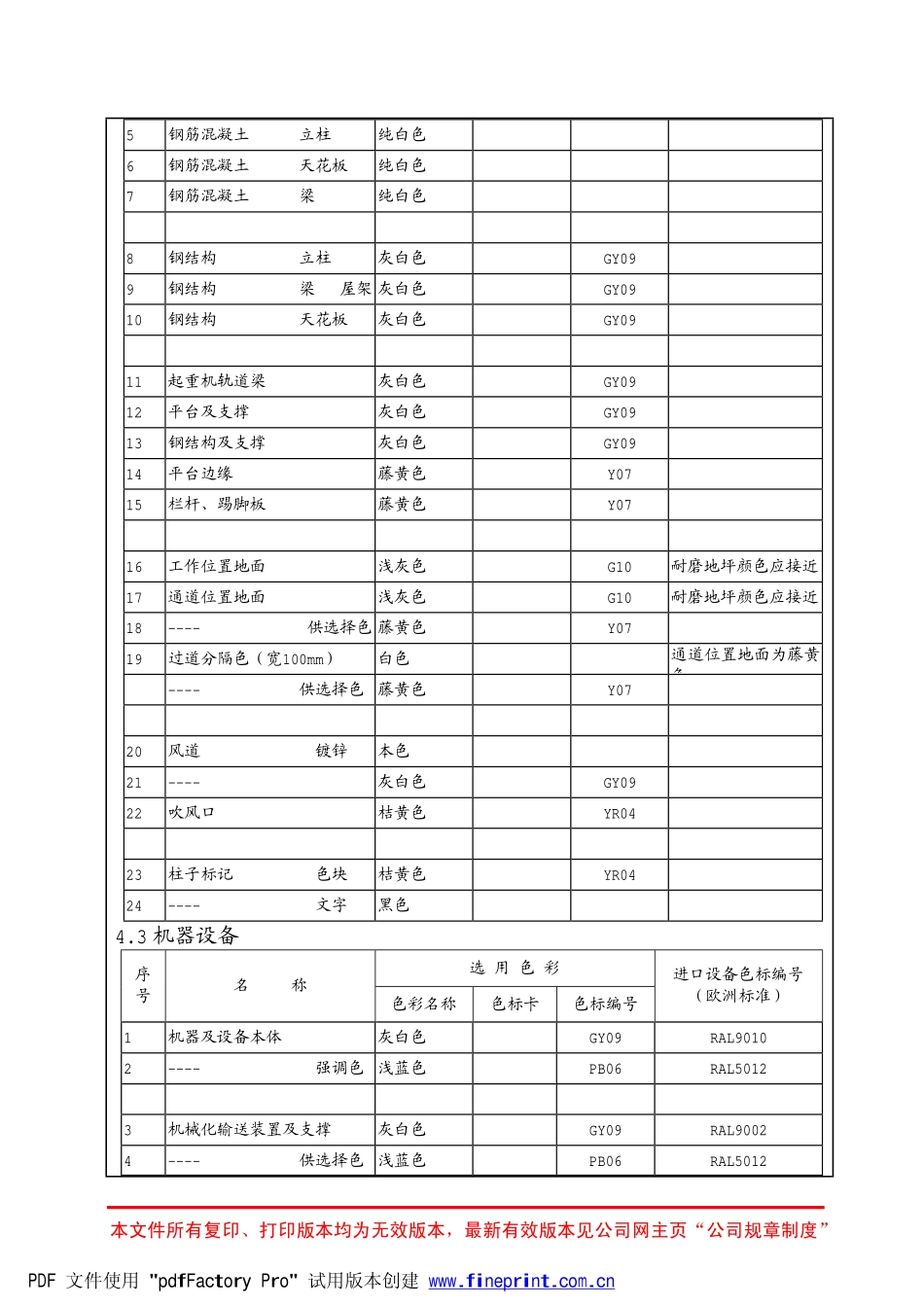

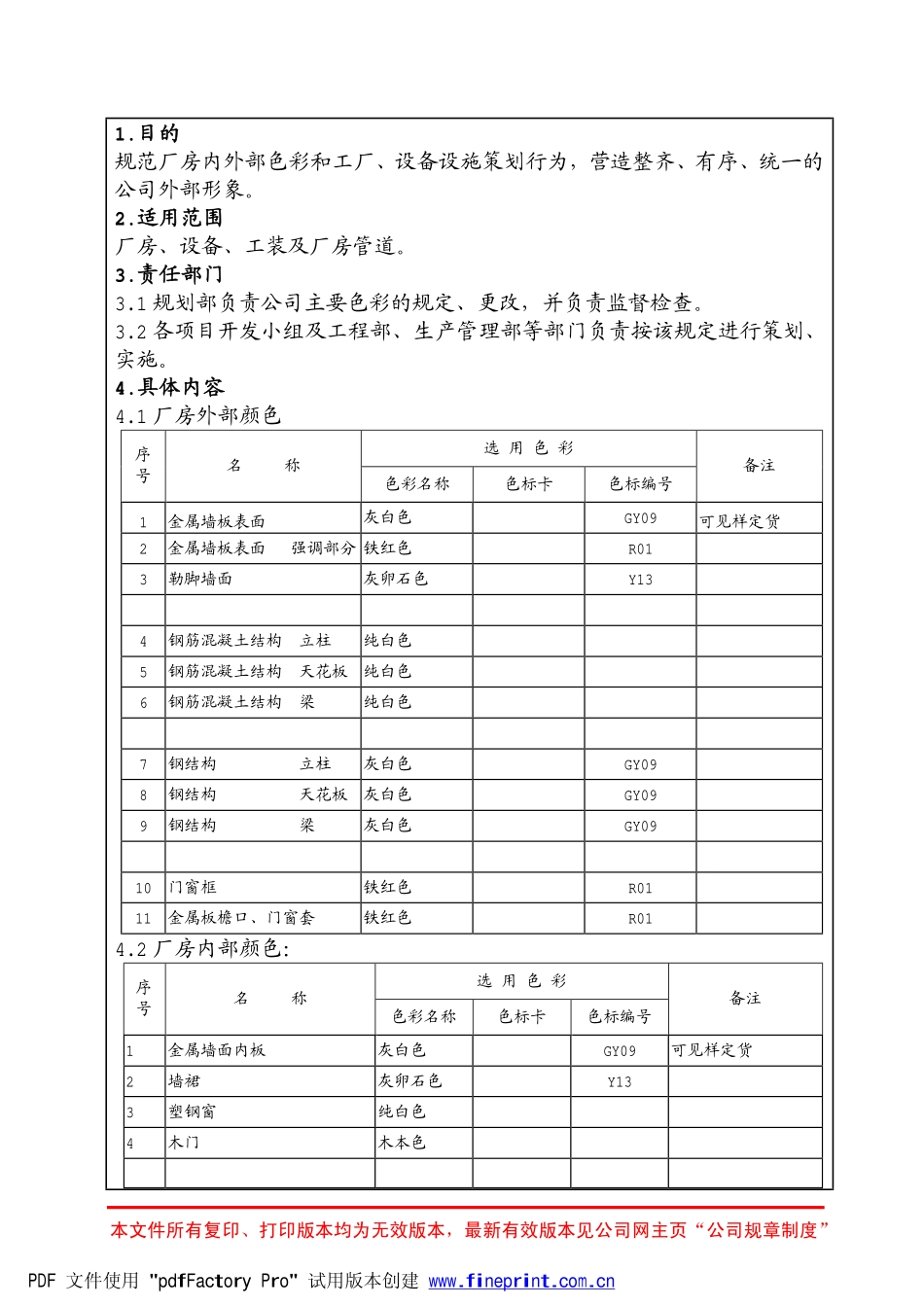

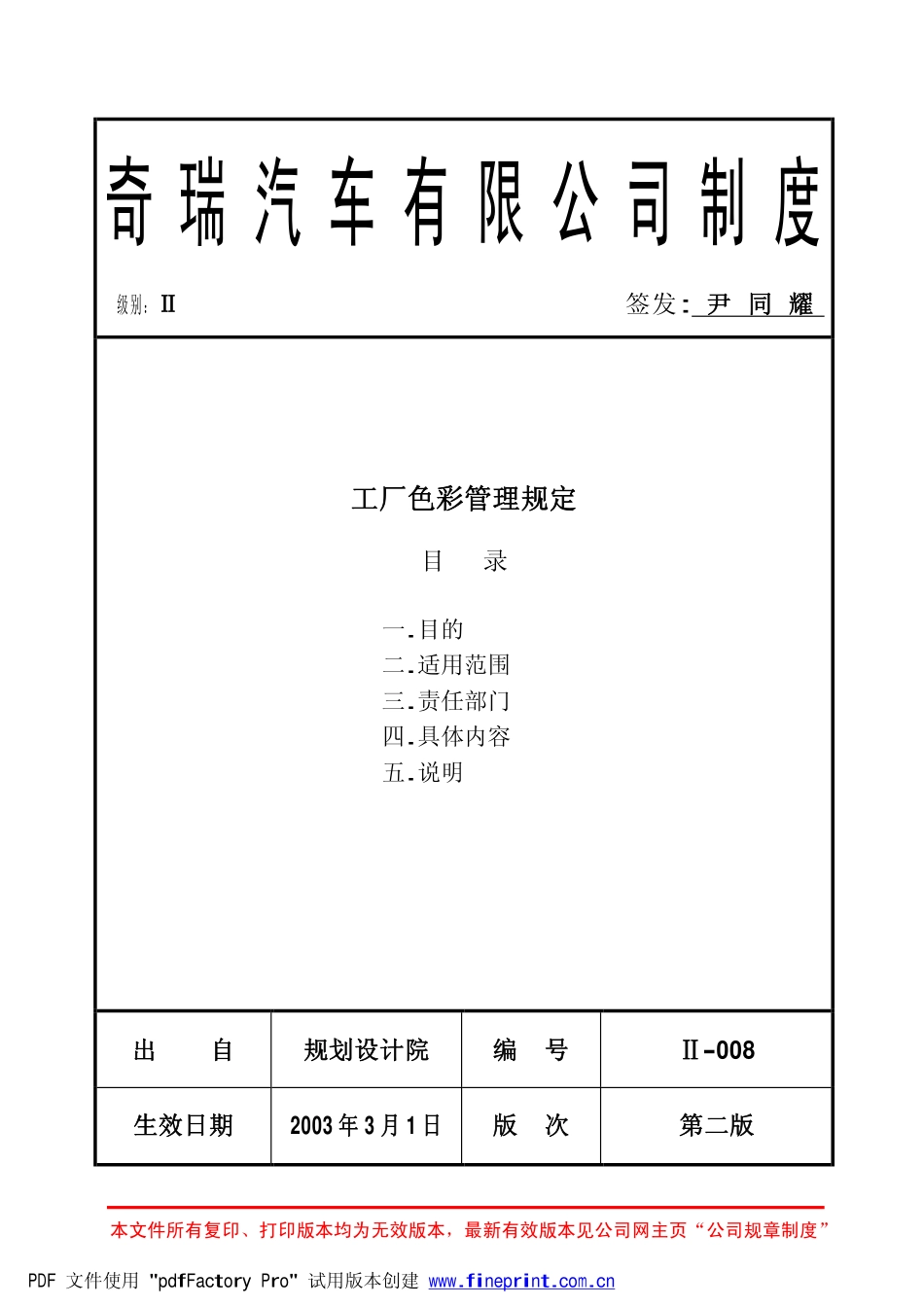

本文件所有复印、打印版本均为无效版本，最新有效版本见公司网主页“公司规章制度”奇瑞汽车有限公司制度级别：Ⅱ签发:尹同耀工厂色彩管理规定目录一.目的二.适用范围三.责任部门四.具体内容五.说明出自规划设计院编号Ⅱ-008生效日期2003年3月1日版次第二版PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn本文件所有复印、打印版本均为无效版本，最新有效版本见公司网主页“公司规章制度”1.目的规范厂房内外部色彩和工厂、设备设施策划行为，营造整齐、有序、统一的公司外部形象。2.适用范围厂房、设备、工装及厂房管道。3.责任部门3.1规划部负责公司主要色彩的规定、更改，并负责监督检查。3.2各项目开发小组及工程部、生产管理部等部门负责按该规定进行策划、实施。4.具体内容4.1厂房外部颜色选用色彩序号名称色彩名称色标卡色标编号备注1金属墙板表面灰白色GY09可见样定货2金属墙板表面强调部分铁红色R013勒脚墙面灰卵石色Y134钢筋混凝土结构立柱纯白色5钢筋混凝土结构天花板纯白色6钢筋混凝土结构梁纯白色7钢结构立柱灰白色GY098钢结构天花板灰白色GY099钢结构梁灰白色GY0910门窗框铁红色R0111金属板檐口、门窗套铁红色R014.2厂房内部颜色：选用色彩序号名称色彩名称色标卡色标编号备注1金属墙面内板灰白色GY09可见样定货2墙裙灰卵石色Y133塑钢窗纯白色4木门木本色PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn本文件所有复印、打印版本均为无效版本，最新有效版本见公司网主页“公司规章制度”5钢筋混凝土立柱纯白色6钢筋混凝土天花板纯白色7钢筋混凝土梁纯白色8钢结构立柱灰白色GY099钢结构梁屋架灰白色GY0910钢结构天花板灰白色GY0911起重机轨道梁灰白色GY0912平台及支撑灰白色GY0913钢结构及支撑灰白色GY0914平台边缘藤黄色Y0715栏杆、踢脚板藤黄色Y0716工作位置地面浅灰色G10耐磨地坪颜色应接近17通道位置地面浅灰色G10耐磨地坪颜色应接近18----供选择色藤黄色Y0719过道分隔色（宽100mm）白色通道位置地面为藤黄色----供选择色藤黄色Y0720风道镀锌本色21----灰白色GY0922吹风口桔黄色YR0423柱子标记色块桔黄色YR0424----文字黑色4.3机器设备选用色彩序号名称色彩名称色标卡色标编号进口设备色标编号（欧洲标准）1机器及设备本体灰白色GY09RAL90102----强调色浅蓝色PB06RAL50123机械化输送装置及支撑灰白色GY09RAL90024----供选择色浅蓝色PB06RAL5012PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn本文件所有复印、打印版本均为无效版本，最新有效版本见公司网主页“公司规章制度”5----吊具藤黄色Y07RAL10076下部起重、运输装置立柱灰白色GY09RAL90027----活动部分桔黄色YR04RAL20048天车藤黄色Y07RAL10079机器人电控箱浅蓝色PB06RAL501210护栏框淡黄色Y06RAL102111危险地点藤黄色/黑色Y07RAL1006/RAL900512压缩空气罐天蓝色PB05RAL501513噪音防护灰白色GY09RAL901014压机立柱（床身）灰白色GY09RAL901015----滑块强调色淡黄/黑色Y06/RAL1018/RAL900516移动工作台交通灰色B03RAL704217点焊机机体灰白色GY09RAL901018----机体强调色纯黄色Y06RAL10184.4工艺装备选用色彩序号名称色彩名称色标卡色标编号备注1A11模具铁红色R012B11模具土红（RAL4009）3----强调色灰白色GY09字、吊耳4----强调色淡黄Y06限位、可动件5S11模具紫色P026----强调色灰白色GY09字、吊耳7----强调色淡黄Y06限位、可动件8A11焊装夹具铁红色R019B11焊装夹具土红（RAL4009）10----强调色淡黄Y06夹紧臂11S11焊装夹具紫色P0212----强调色淡黄Y06夹紧臂13A11检验工具铁红色R01PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn本文件所有复印、打印版本均为无效版本，最新有效版本见公司网主页“公司规章制度”14B11检验工具土红（RAL4009）15----强调色淡黄Y06夹紧臂16S11检验工具紫色P0217----强调色淡黄Y06夹紧臂18工具箱天蓝色PB0619工艺装备标记A11红色R0320----S11黑色21----B11淡黄Y0622----B11强调色绿色G0223在线工位器具灰白色GY094.5厂房管道色彩选用色彩序号名称底色色标号色标卡色环色标号色标卡备注1管道上标记黑色212巴蒸汽管灰白色...
