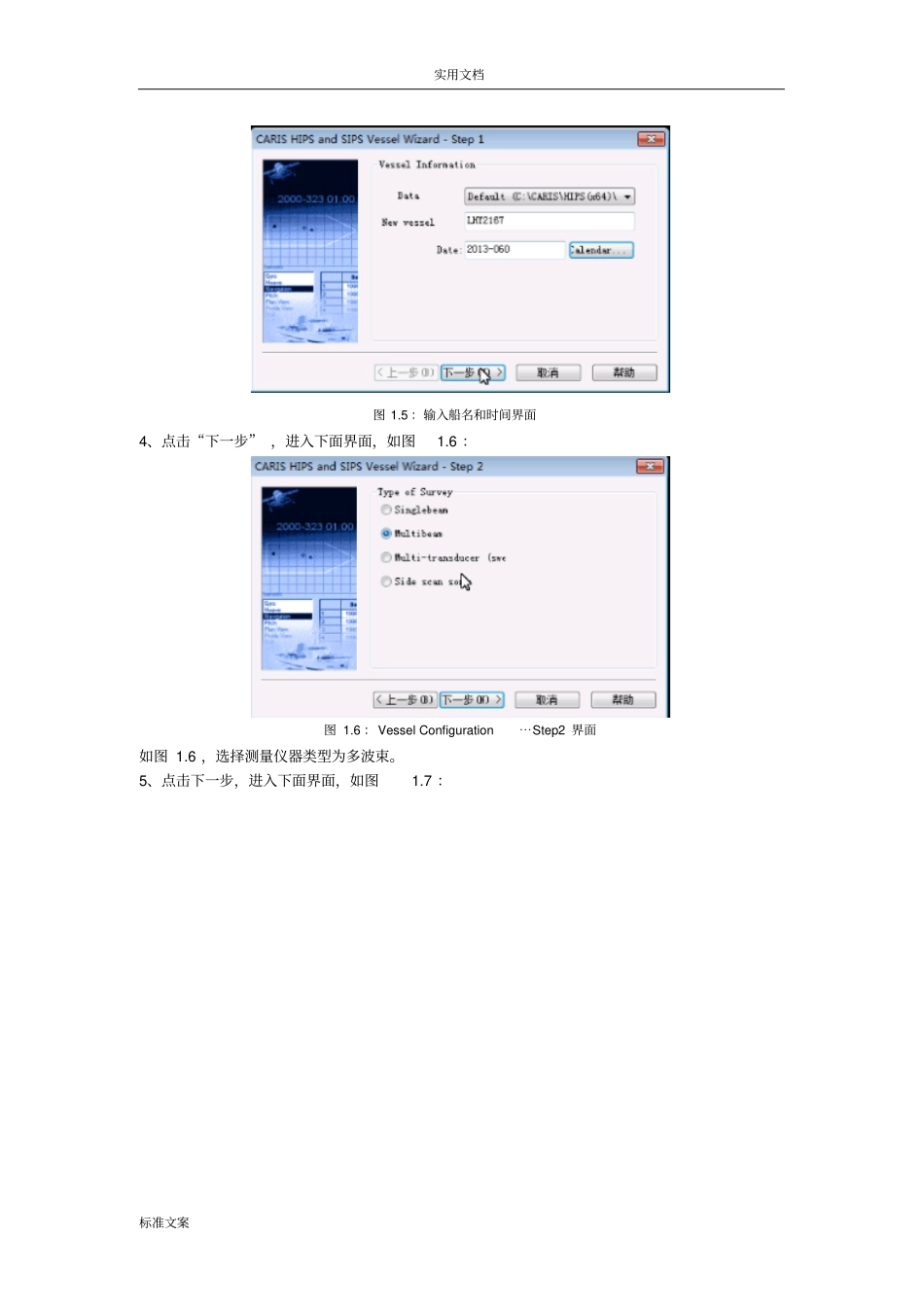

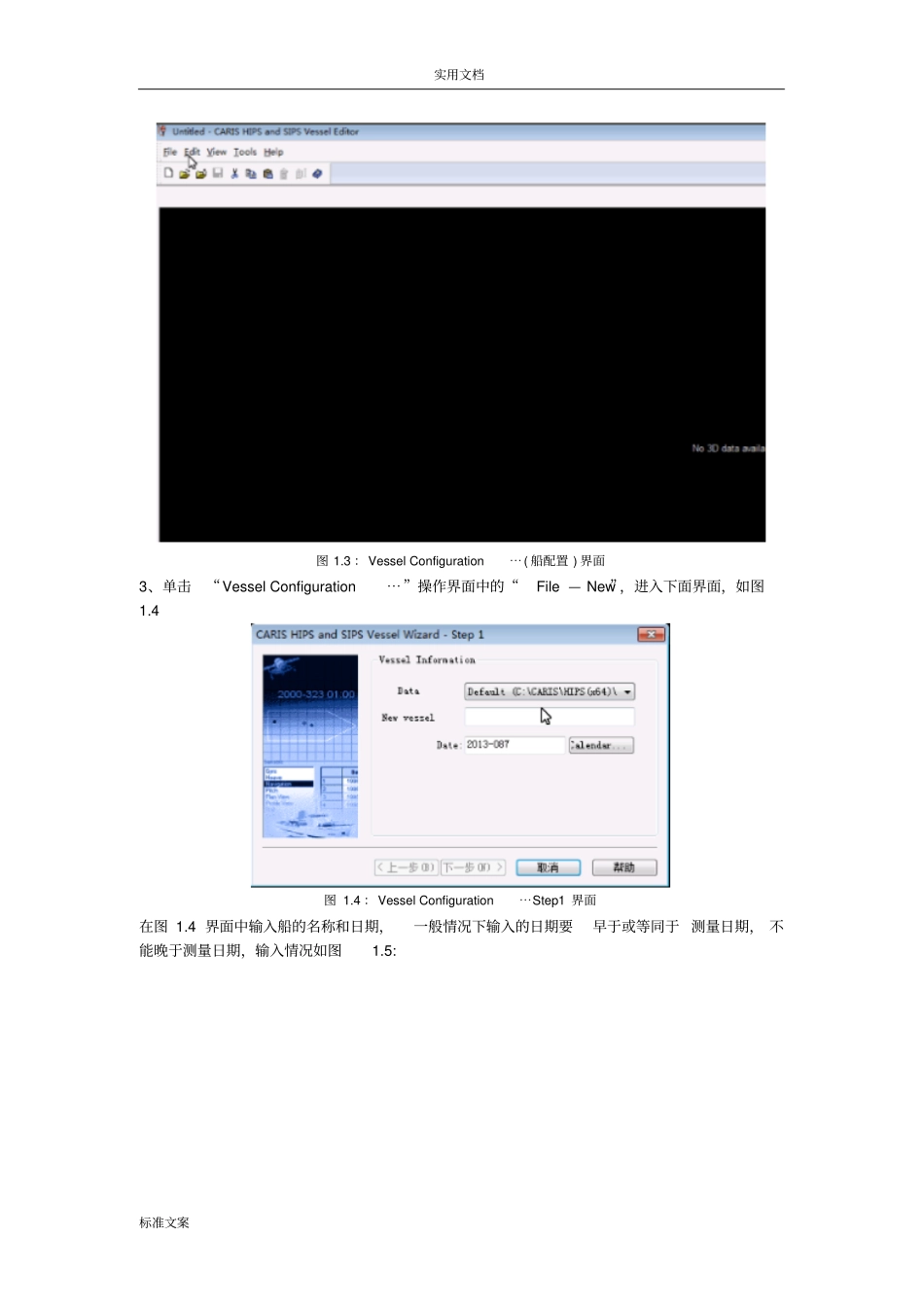

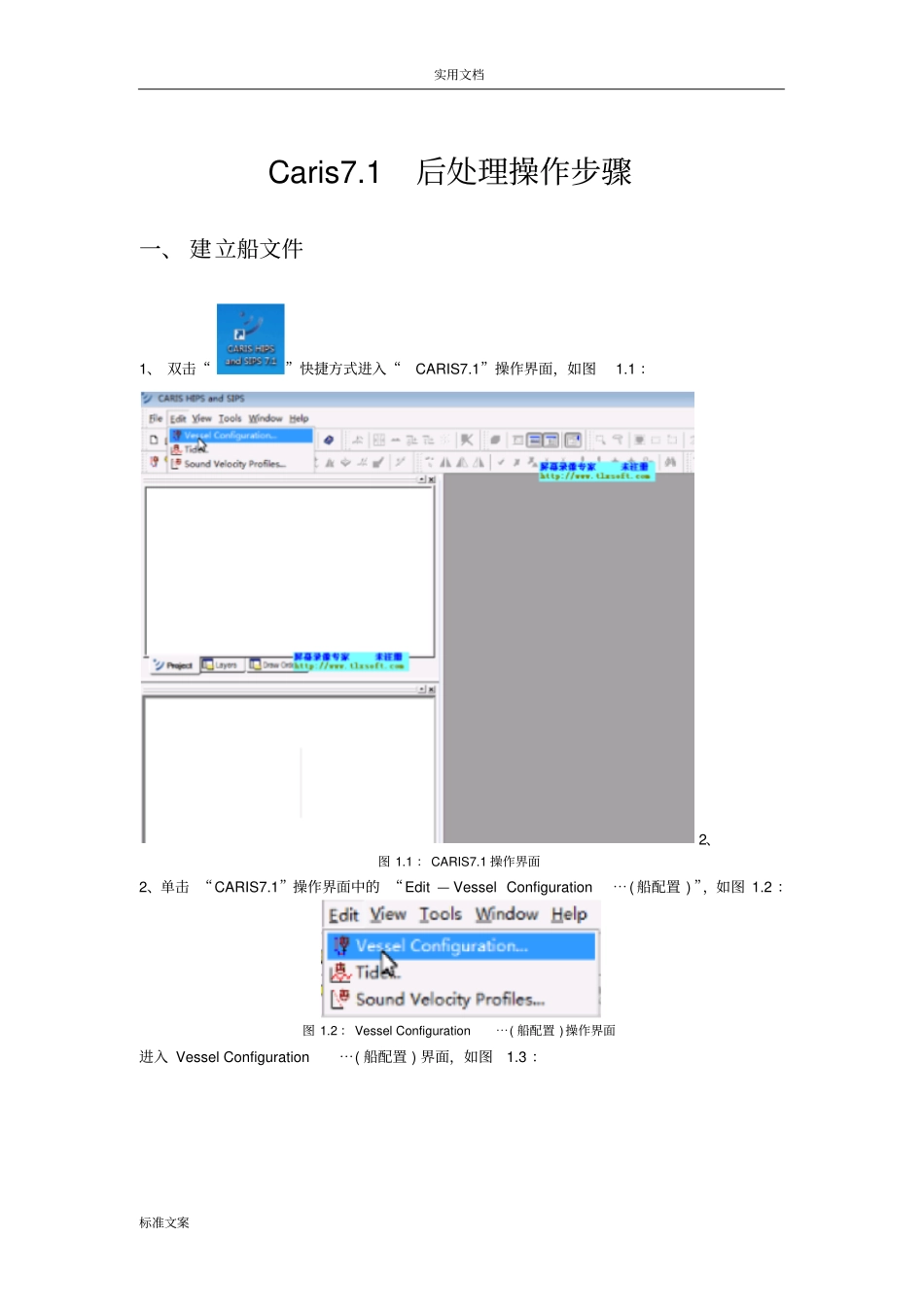

实用文档标准文案Caris7.1后处理操作步骤一、建立船文件1、双击“”快捷方式进入“CARIS7.1”操作界面，如图1.1：2、图1.1：CARIS7.1操作界面2、单击“CARIS7.1”操作界面中的“Edit—VesselConfiguration⋯(船配置)”，如图1.2：图1.2：VesselConfiguration⋯(船配置)操作界面进入VesselConfiguration⋯(船配置)界面，如图1.3：实用文档标准文案图1.3：VesselConfiguration⋯(船配置)界面3、单击“VesselConfiguration⋯”操作界面中的“File—New”，进入下面界面，如图1.4图1.4：VesselConfiguration⋯Step1界面在图1.4界面中输入船的名称和日期，一般情况下输入的日期要早于或等同于测量日期，不能晚于测量日期，输入情况如图1.5:实用文档标准文案图1.5：输入船名和时间界面4、点击“下一步”，进入下面界面，如图1.6：图1.6：VesselConfiguration⋯Step2界面如图1.6，选择测量仪器类型为多波束。5、点击下一步，进入下面界面，如图1.7：实用文档标准文案图1.7：VesselConfiguration⋯Step3界面在图1.7界面选择多波束的探头个数，多波束的波束数以及多波束的类型，具体选择如图1.8所示：图1.8：VesselConfiguration⋯Step3选择情况6、点击下一步，进入下面界面，如图1.9：postprocess（后处理）实用文档标准文案图1.9：VesselConfiguration⋯Step4界面在图9所示的界面将姿态传感器的所有选项打钩，主要原因是后处理的时候需要采用校准值。7、点击下一步，进入下面界面，如图1.10：图1.10：VesselConfiguration⋯Step5界面在图10所示的界面将“定义声速改正参数”、“定义船吃水线高度”打钩，对于“定义船的动态吃水”根据实际情况来看是否需要来选择。8、点击下一步，进入下面界面，如图1.11：图1.11：VesselConfiguration⋯Step6界面实用文档标准文案对于图11界面的功能主要是换能器的姿态来进行改正，分别内容为：“换能器安装180度补偿”，“换能器横摇补偿”和“换能器纵摇补偿”，对于正确的安装（接受装置在前，发射装置在后）一般就不需要进行这一步的补偿。9、点击完成，进入下面界面，如图1.12：图1.12：VesselConfiguration⋯界面点击“”，进入下面界面，如图1.13：实用文档标准文案图1.13：VesselEditor界面在图1.13所示界面，根据租赁船的情况输入船的俯瞰参数，举例如图1.14图1.14：VesselPlanView参数界面10、点击下一步，进入下面界面，如图1.15：图1.15：VesselPlanView参数界面11、点击下一步，进入下面界面，如图1.16：实用文档标准文案图1.16：VesselProfileView参数界面12、点击完成，进入下面界面，如图1.17：图1.17：Vessel界面13、以下为配置船的相应参数，，先配置“Swath”（），具体参数如图1.18：图1.18：Swath配置参数界面14、再配置“Navigation”(),具体参数如图1.19：图1.19：Navigation配置参数界面实用文档标准文案15、再“Gyro”()配置,由于没有其是在船上的，对于位置什么的没有特殊要求，仅仅用于导航，在没有特殊的要求下就不需要进行设置。16、姿态的设置，“Heave”、“Pitch”和“Roll”是一体的，因此只要设置一个，其余的就相应的设置完成，配置“Heave”,具体参数如图1.20：图1.20：Heave配置参数界面17、表面声速仪（）的设置，其位置默认是与“Swath”（）的位置一样的，对于不同的情况要酌情来配置，具体配置情况如图1.21：图1.21：SVP配置参数界面18、水面高度的设置，具体配置如图1.22：图1.22：WaterlineHeight配置参数界面19、通过上面的设置，一个基本的船的配置已经完成了，但是这个船的配置仅仅适应于旧的算法的运算，如：是、Swath算法。要想进行新的算法，例如Cube算法，这样就要进行“TPUvalues”（总传播误差精度）配置，方法如图1.23、1.24：图1.23：TPUvalues配置步骤1实用文档标准文案图1.24：TPUvalues配置步骤2点击“OK”,进入下面界面，如图1.25：图1.25：TPUvalues配置步骤3添加前和添加后比较如下图1.26：添加前添加后图1.26：TPUvalues配置添加前后比较完成上面步骤，需要对“TPUvalues”进行时间设置，不然就会致使子菜单中的配置不能保实用文档标准文案存，具体如下图1.27图1.27：TPUvalues时间配置20...
