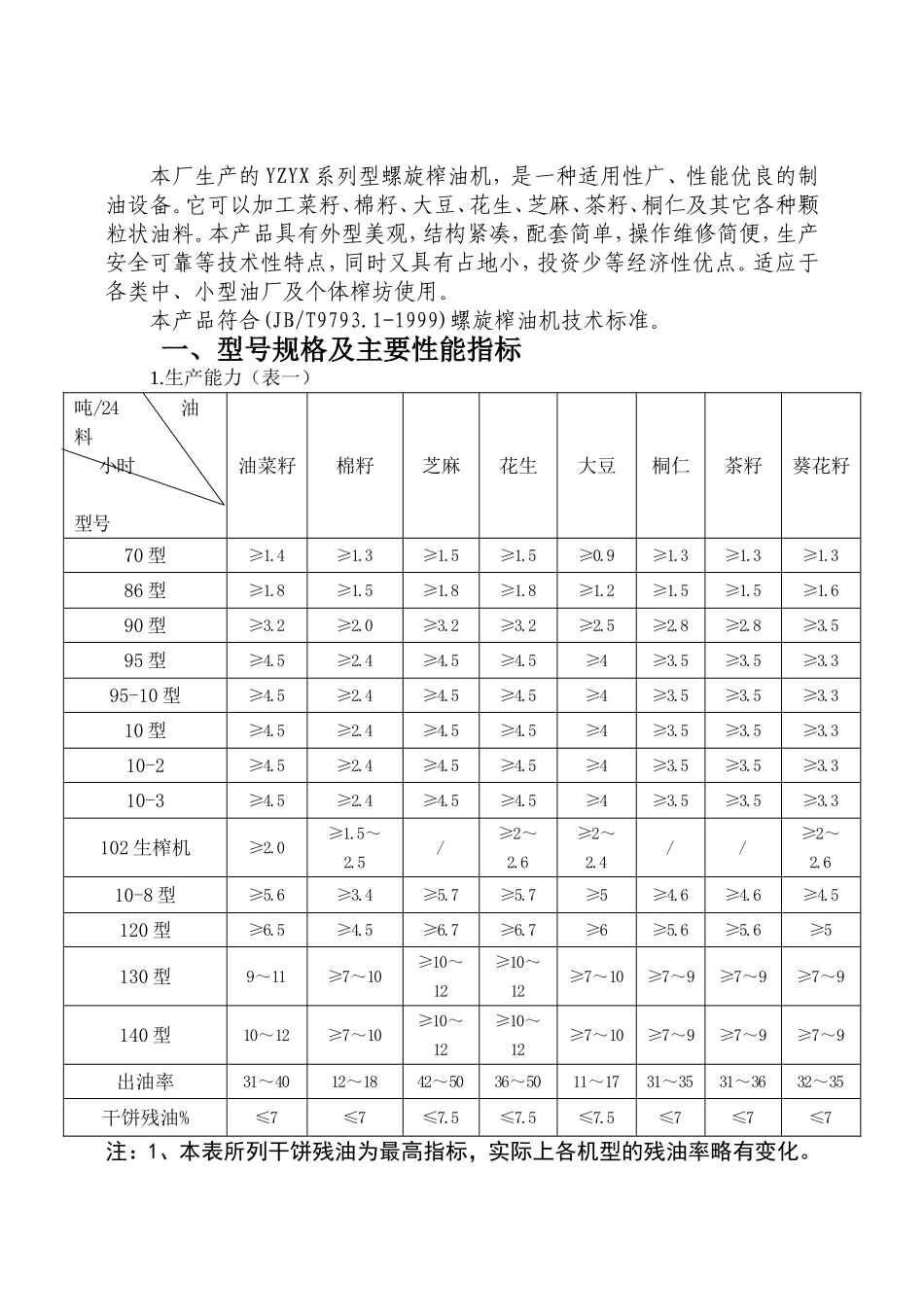

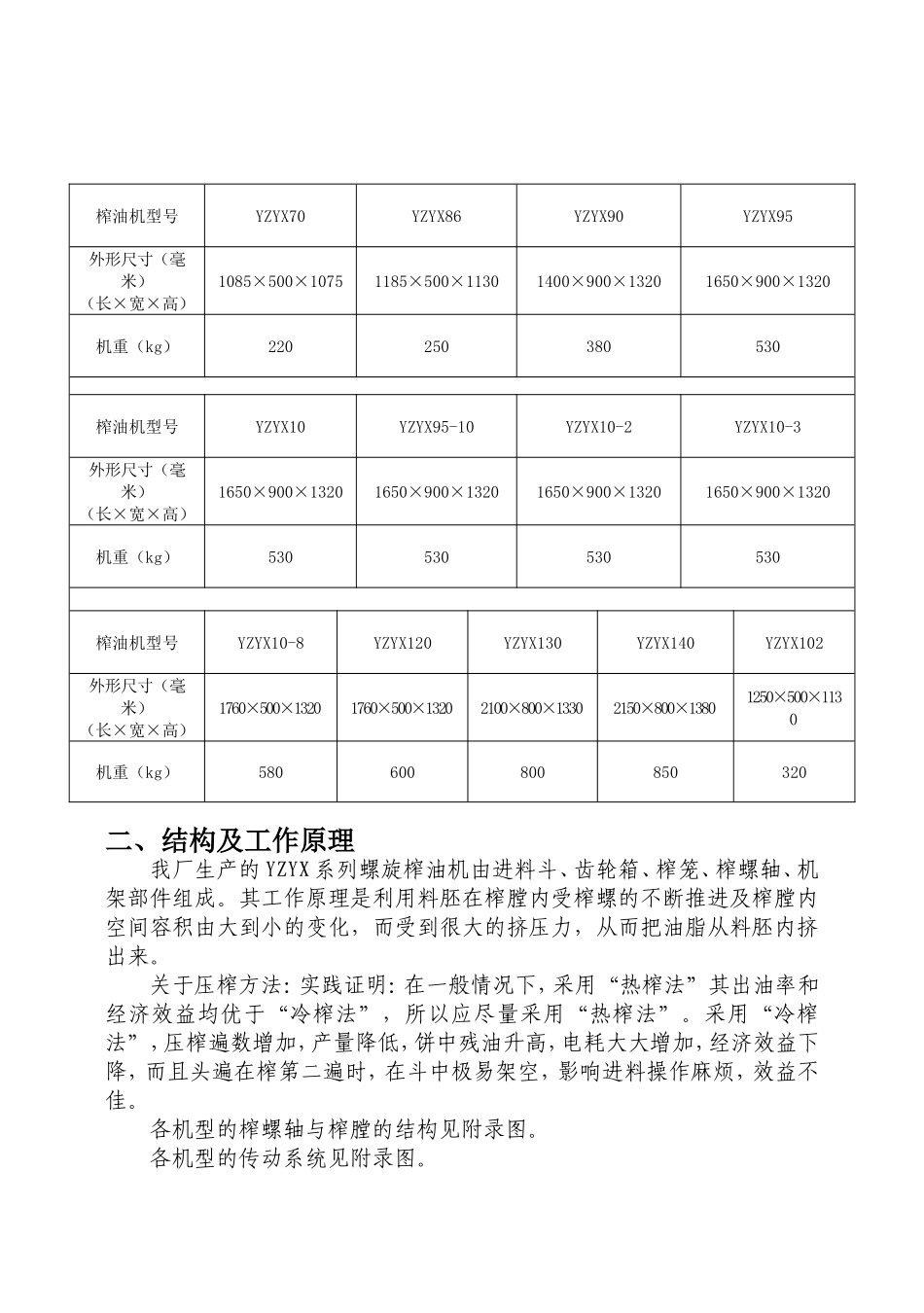

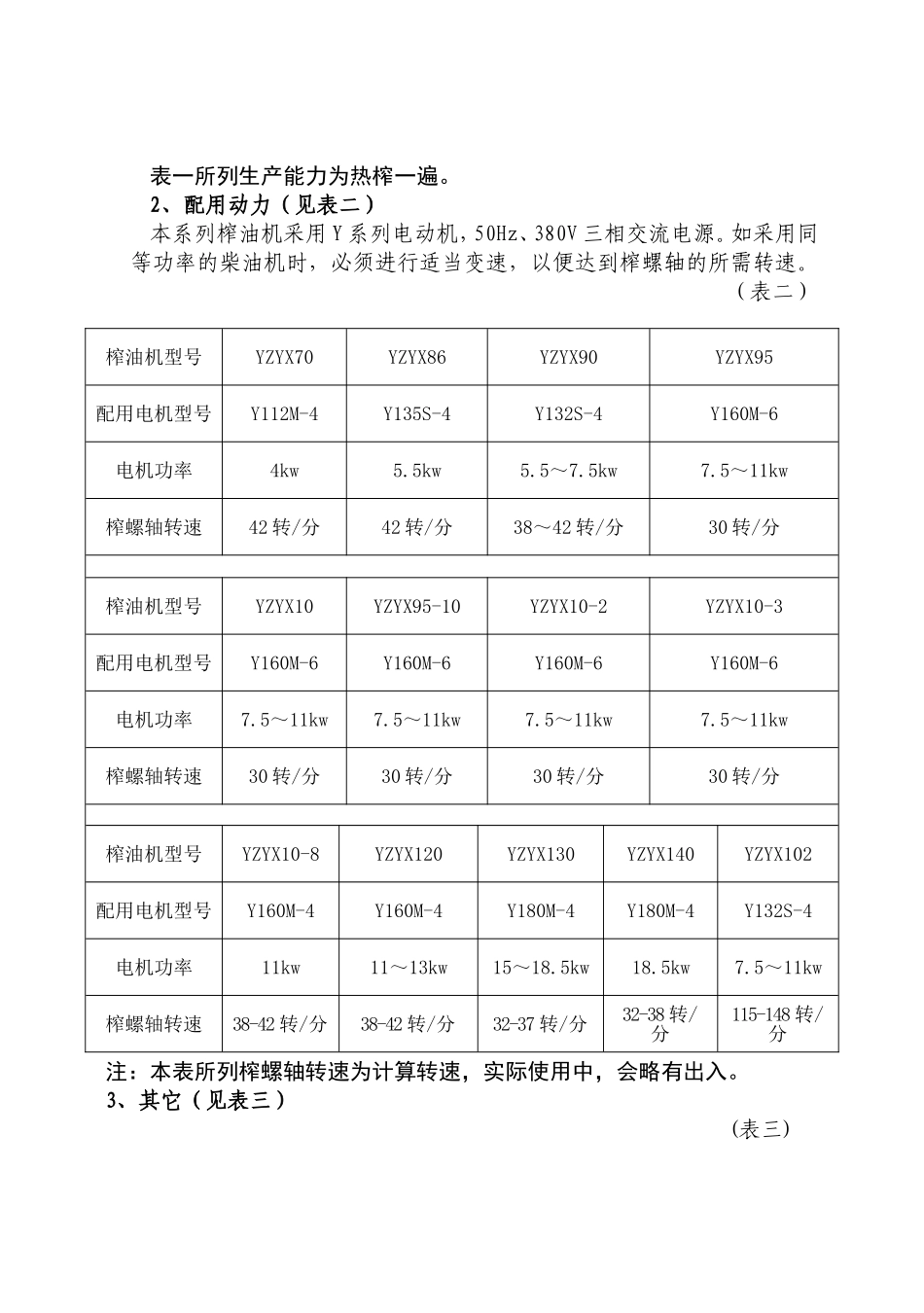

本厂生产的YZYX系列型螺旋榨油机，是一种适用性广、性能优良的制油设备。它可以加工菜籽、棉籽、大豆、花生、芝麻、茶籽、桐仁及其它各种颗粒状油料。本产品具有外型美观，结构紧凑，配套简单，操作维修简便，生产安全可靠等技术性特点，同时又具有占地小，投资少等经济性优点。适应于各类中、小型油厂及个体榨坊使用。本产品符合(JB/T9793.1-1999)螺旋榨油机技术标准。一、型号规格及主要性能指标1.生产能力（表一）吨/24油料小时型号油菜籽棉籽芝麻花生大豆桐仁茶籽葵花籽70型≥1.4≥1.3≥1.5≥1.5≥0.9≥1.3≥1.3≥1.386型≥1.8≥1.5≥1.8≥1.8≥1.2≥1.5≥1.5≥1.690型≥3.2≥2.0≥3.2≥3.2≥2.5≥2.8≥2.8≥3.595型≥4.5≥2.4≥4.5≥4.5≥4≥3.5≥3.5≥3.395-10型≥4.5≥2.4≥4.5≥4.5≥4≥3.5≥3.5≥3.310型≥4.5≥2.4≥4.5≥4.5≥4≥3.5≥3.5≥3.310-2≥4.5≥2.4≥4.5≥4.5≥4≥3.5≥3.5≥3.310-3≥4.5≥2.4≥4.5≥4.5≥4≥3.5≥3.5≥3.3102生榨机≥2.0≥1.5～2.5/≥2～2.6≥2～2.4//≥2～2.610-8型≥5.6≥3.4≥5.7≥5.7≥5≥4.6≥4.6≥4.5120型≥6.5≥4.5≥6.7≥6.7≥6≥5.6≥5.6≥5130型9～11≥7～10≥10～12≥10～12≥7～10≥7～9≥7～9≥7～9140型10～12≥7～10≥10～12≥10～12≥7～10≥7～9≥7～9≥7～9出油率31～4012～1842～5036～5011～1731～3531～3632～35干饼残油%≤7≤7≤7.5≤7.5≤7.5≤7≤7≤7注：1、本表所列干饼残油为最高指标，实际上各机型的残油率略有变化。表一所列生产能力为热榨一遍。2、配用动力（见表二）本系列榨油机采用Y系列电动机，50Hz、380V三相交流电源。如采用同等功率的柴油机时，必须进行适当变速，以便达到榨螺轴的所需转速。（表二）注：本表所列榨螺轴转速为计算转速，实际使用中，会略有出入。3、其它（见表三）(表三)榨油机型号YZYX70YZYX86YZYX90YZYX95配用电机型号Y112M-4Y135S-4Y132S-4Y160M-6电机功率4kw5.5kw5.5～7.5kw7.5～11kw榨螺轴转速42转/分42转/分38～42转/分30转/分榨油机型号YZYX10YZYX95-10YZYX10-2YZYX10-3配用电机型号Y160M-6Y160M-6Y160M-6Y160M-6电机功率7.5～11kw7.5～11kw7.5～11kw7.5～11kw榨螺轴转速30转/分30转/分30转/分30转/分榨油机型号YZYX10-8YZYX120YZYX130YZYX140YZYX102配用电机型号Y160M-4Y160M-4Y180M-4Y180M-4Y132S-4电机功率11kw11～13kw15～18.5kw18.5kw7.5～11kw榨螺轴转速38-42转/分38-42转/分32-37转/分32-38转/分115-148转/分二、结构及工作原理我厂生产的YZYX系列螺旋榨油机由进料斗、齿轮箱、榨笼、榨螺轴、机架部件组成。其工作原理是利用料胚在榨膛内受榨螺的不断推进及榨膛内空间容积由大到小的变化，而受到很大的挤压力，从而把油脂从料胚内挤出来。关于压榨方法：实践证明：在一般情况下，采用“热榨法”其出油率和经济效益均优于“冷榨法”，所以应尽量采用“热榨法”。采用“冷榨法”，压榨遍数增加，产量降低，饼中残油升高，电耗大大增加，经济效益下降，而且头遍在榨第二遍时，在斗中极易架空，影响进料操作麻烦，效益不佳。各机型的榨螺轴与榨膛的结构见附录图。各机型的传动系统见附录图。榨油机型号YZYX70YZYX86YZYX90YZYX95外形尺寸（毫米）（长×宽×高）1085×500×10751185×500×11301400×900×13201650×900×1320机重（kg）220250380530榨油机型号YZYX10YZYX95-10YZYX10-2YZYX10-3外形尺寸（毫米）（长×宽×高）1650×900×13201650×900×13201650×900×13201650×900×1320机重（kg）530530530530榨油机型号YZYX10-8YZYX120YZYX130YZYX140YZYX102外形尺寸（毫米）（长×宽×高）1760×500×13201760×500×13202100×800×13302150×800×13801250×500×1130机重（kg）580600800850320三、机器操作1、首先给齿轮箱注入20#机油或齿轮油至油标处，并对各润滑部位加注润滑油，无油标的齿轮箱油面不高于齿轮箱内主动轮轴孔的下沿。70、86型油机为4-5公斤，95、10型为10公斤左右。2、检查各零部件是否紧固，操作手柄、插板是否灵活。3、用手搬动大皮带轮，检查机器有无松动或卡死现象。若有异常及时排除。4、松开锁紧螺母，把榨螺轴拧到死点，再退回3-4圈，再前...
