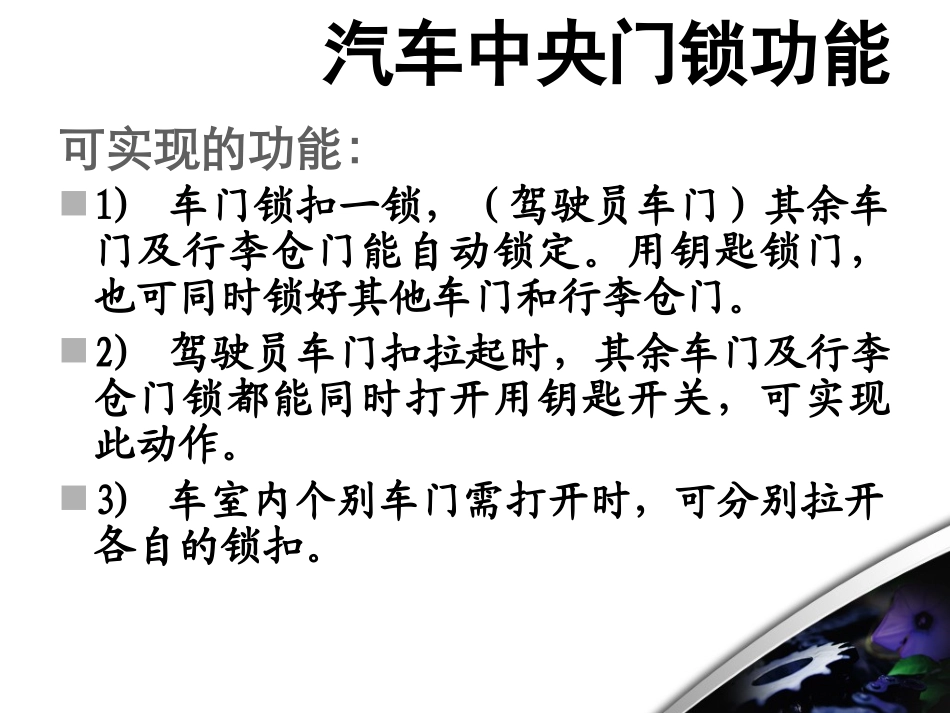

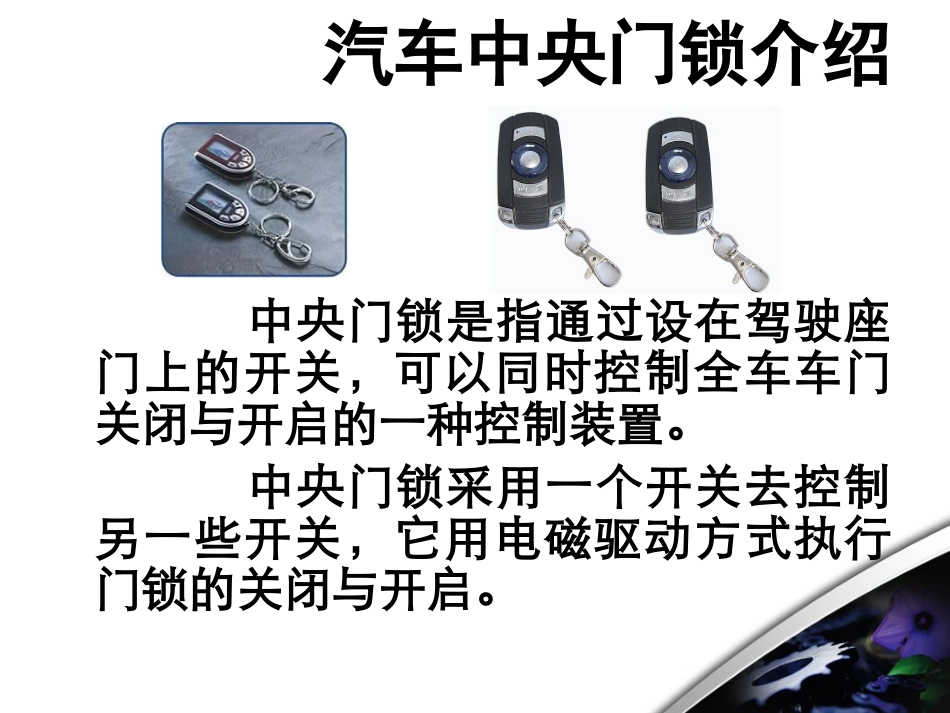

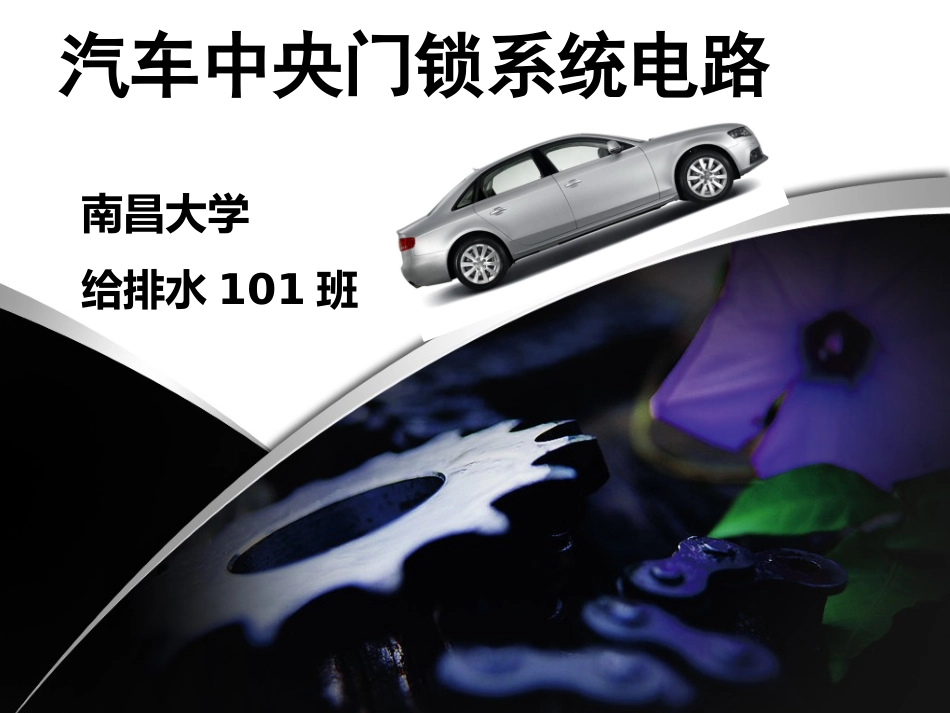

南昌大学给排水101班汽车中央门锁系统电路汽车中央门锁介绍中央门锁是指通过设在驾驶座门上的开关，可以同时控制全车车门关闭与开启的一种控制装置。中央门锁采用一个开关去控制另一些开关，它用电磁驱动方式执行门锁的关闭与开启。汽车中央门锁功能可实现的功能：1)车门锁扣一锁，（驾驶员车门）其余车门及行李仓门能自动锁定。用钥匙锁门，也可同时锁好其他车门和行李仓门。2)驾驶员车门扣拉起时，其余车门及行李仓门锁都能同时打开用钥匙开关，可实现此动作。3)车室内个别车门需打开时，可分别拉开各自的锁扣。特点：都是通过改变极性转换其运动方向来实现门锁的开、关动作。门锁执行类型：1.电磁线圈2.直流电动机直流电动机中央门锁主要组成双向电动机、导线、继电器、连杆操纵机构电磁线圈式中央门锁主要组成驾驶员侧车门锁制开关开锁开关换向继电器回转式电磁线圈中央门锁的组成图片中央闭锁装置中央闭锁装置是由电动闭锁器、控制器和连接部件等组成，可以由驾驶员集中开闭汽车的前左、后左、前右、后右及行李箱等5个门锁。门锁控制开关门锁位置开关的工作情况行李箱门开启器开关电动闭锁器工作原理永磁式直流电动机接到控制器开闭信号后电机转动带动齿轮转动通过齿轮与驱动杆上齿条啮合运动驱动驱动杆做直线运动。驱动杆可实现双向运动。无线电遥控器发射机在键板上与通信电路组成一体，如图所示。从识别代码存储回路到FSK调制回路，由于采用单芯片集成电路而使体积小型化，集成电路的背面为锂电池。发射开关每按一次，接收器便接收一次上锁或解锁命令。发射器
