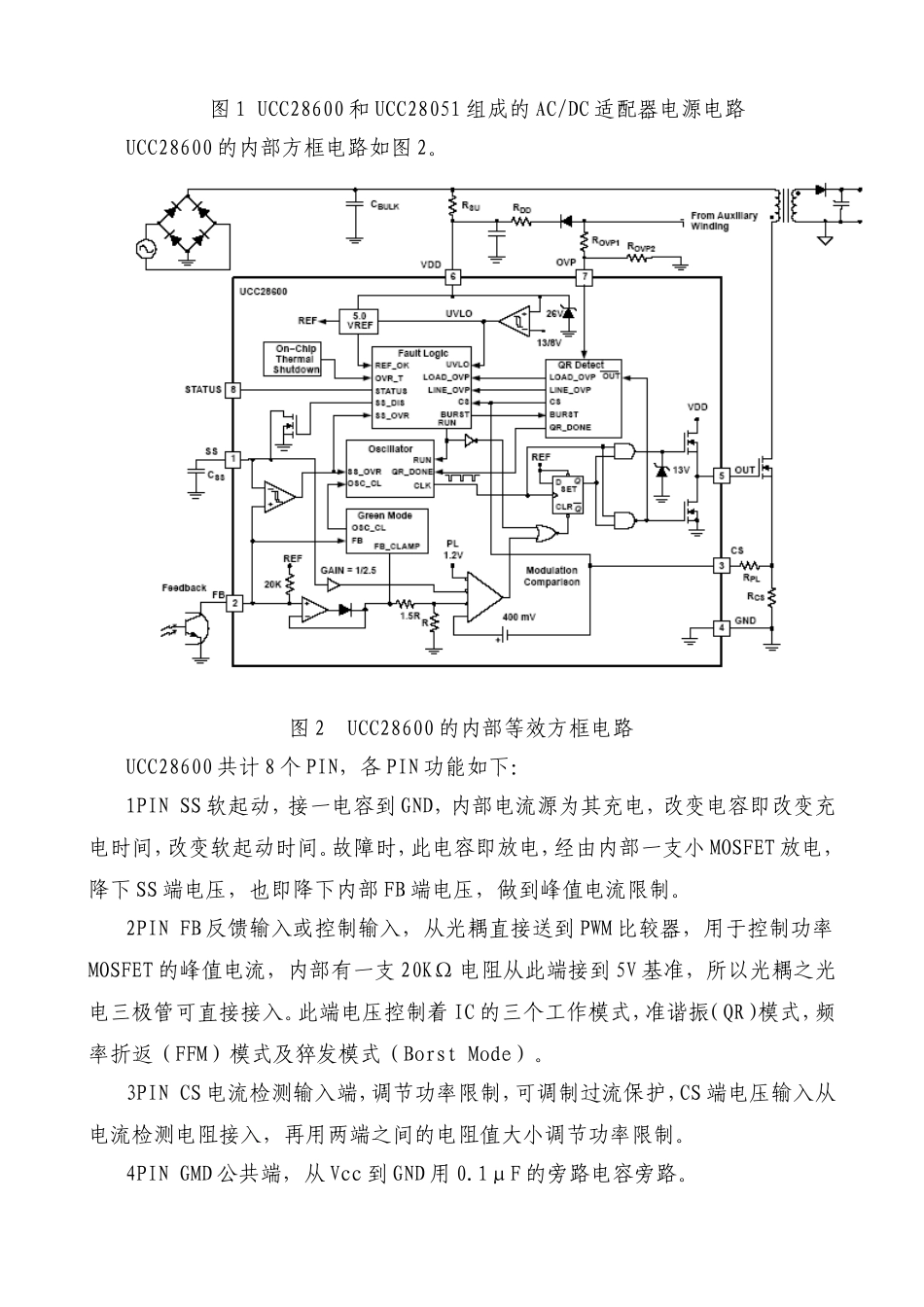

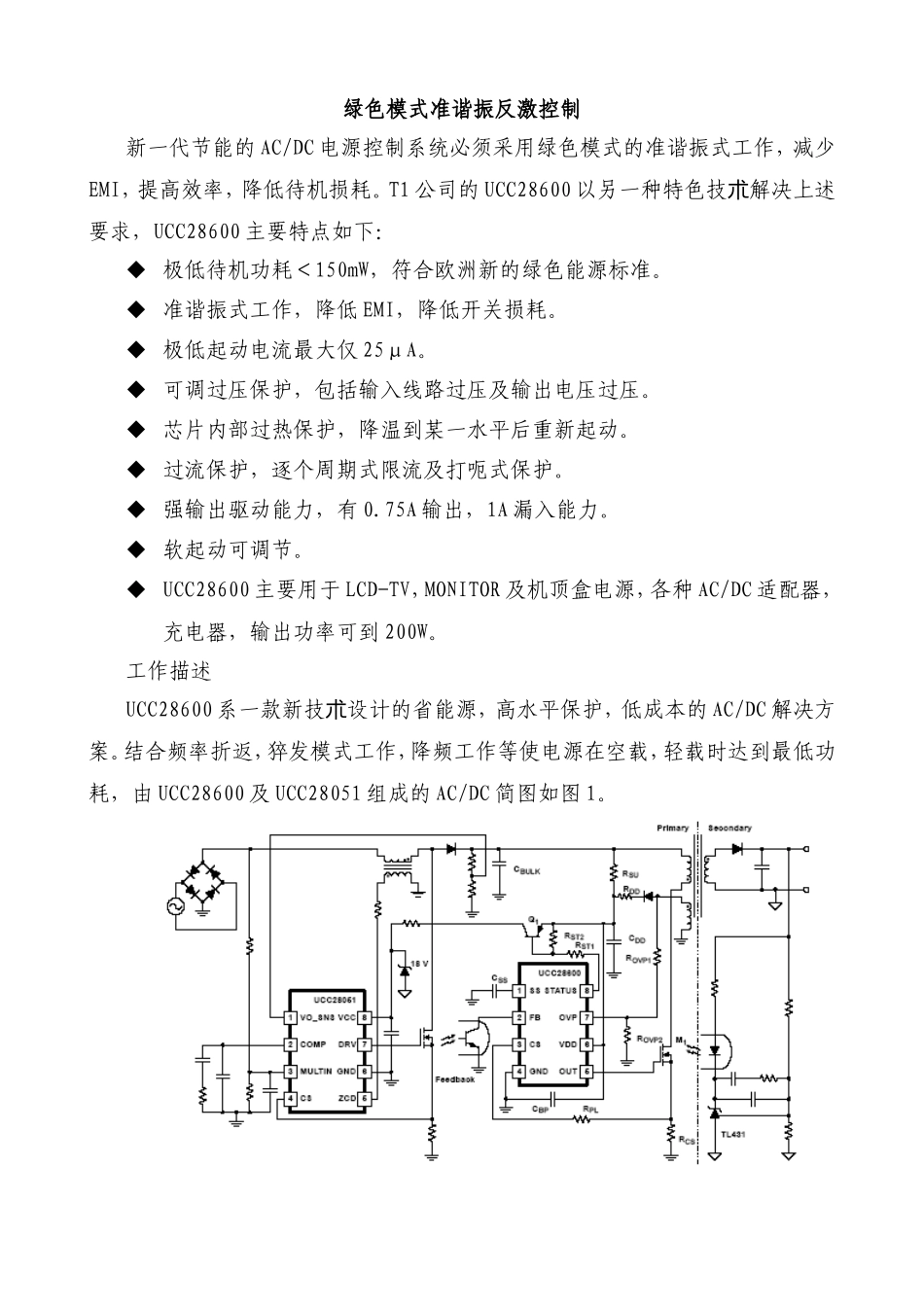

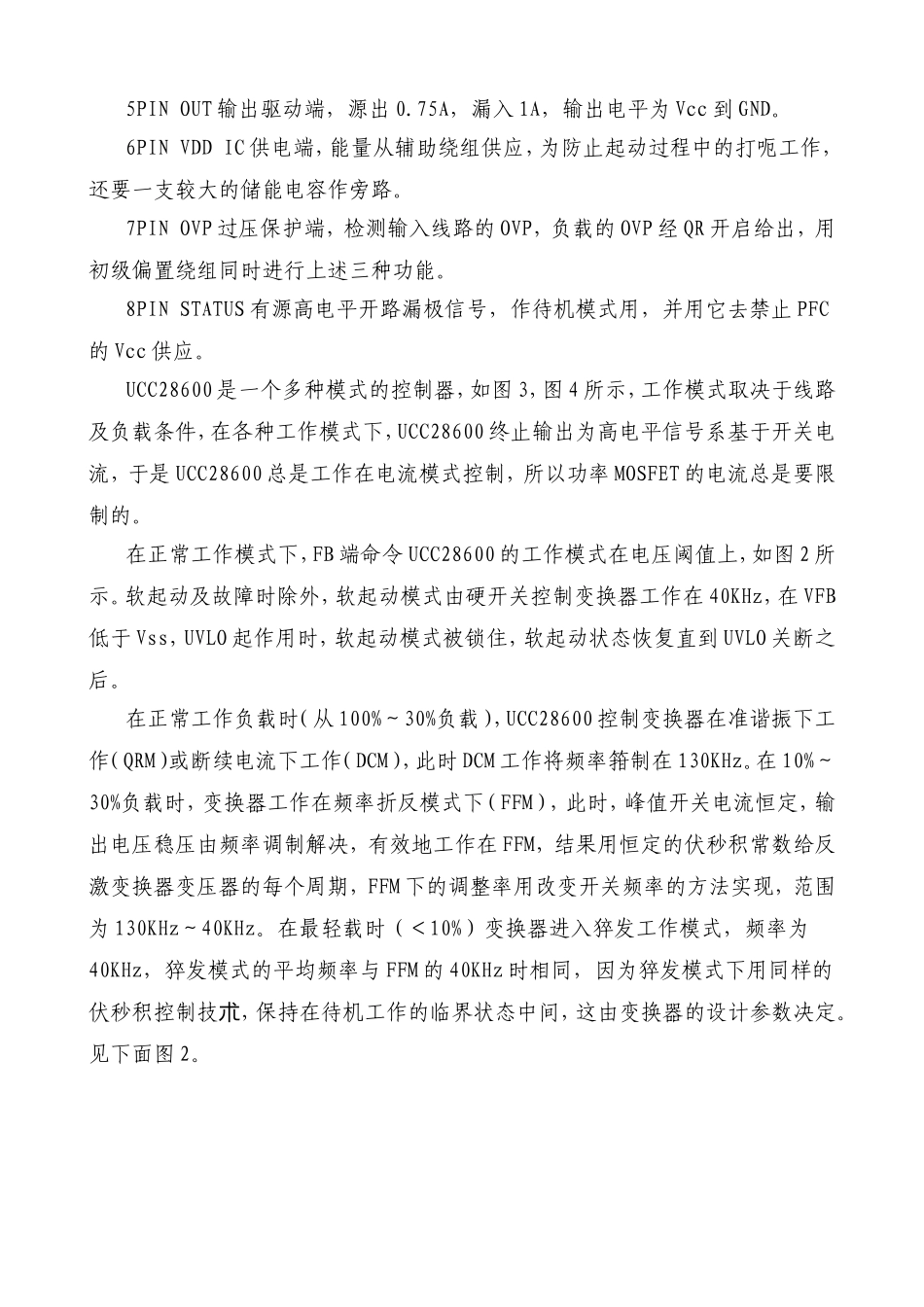

绿色模式准谐振反激控制新一代节能的AC/DC电源控制系统必须采用绿色模式的准谐振式工作，减少EMI，提高效率，降低待机损耗。T1公司的UCC28600以另一种特色技解决上述朮要求，UCC28600主要特点如下：极低待机功耗＜150mW，符合欧洲新的绿色能源标准。准谐振式工作，降低EMI，降低开关损耗。极低起动电流最大仅25μA。可调过压保护，包括输入线路过压及输出电压过压。芯片内部过热保护，降温到某一水平后重新起动。过流保护，逐个周期式限流及打呃式保护。强输出驱动能力，有0.75A输出，1A漏入能力。软起动可调节。UCC28600主要用于LCD-TV，MONITOR及机顶盒电源，各种AC/DC适配器，充电器，输出功率可到200W。工作描述UCC28600系一款新技设计的省能源，高水平保护，低成本的朮AC/DC解决方案。结合频率折返，猝发模式工作，降频工作等使电源在空载，轻载时达到最低功耗，由UCC28600及UCC28051组成的AC/DC简图如图1。图1UCC28600和UCC28051组成的AC/DC适配器电源电路UCC28600的内部方框电路如图2。图2UCC28600的内部等效方框电路UCC28600共计8个PIN，各PIN功能如下：1PINSS软起动，接一电容到GND，内部电流源为其充电，改变电容即改变充电时间，改变软起动时间。故障时，此电容即放电，经由内部一支小MOSFET放电，降下SS端电压，也即降下内部FB端电压，做到峰值电流限制。2PINFB反馈输入或控制输入，从光耦直接送到PWM比较器，用于控制功率MOSFET的峰值电流，内部有一支20KΩ电阻从此端接到5V基准，所以光耦之光电三极管可直接接入。此端电压控制着IC的三个工作模式，准谐振（QR）模式，频率折返（FFM）模式及猝发模式（BorstMode）。3PINCS电流检测输入端，调节功率限制，可调制过流保护，CS端电压输入从电流检测电阻接入，再用两端之间的电阻值大小调节功率限制。4PINGMD公共端，从Vcc到GND用0.1μF的旁路电容旁路。5PINOUT输出驱动端，源出0.75A，漏入1A，输出电平为Vcc到GND。6PINVDDIC供电端，能量从辅助绕组供应，为防止起动过程中的打呃工作，还要一支较大的储能电容作旁路。7PINOVP过压保护端，检测输入线路的OVP，负载的OVP经QR开启给出，用初级偏置绕组同时进行上述三种功能。8PINSTATUS有源高电平开路漏极信号，作待机模式用，并用它去禁止PFC的Vcc供应。UCC28600是一个多种模式的控制器，如图3，图4所示，工作模式取决于线路及负载条件，在各种工作模式下，UCC28600终止输出为高电平信号系基于开关电流，于是UCC28600总是工作在电流模式控制，所以功率MOSFET的电流总是要限制的。在正常工作模式下，FB端命令UCC28600的工作模式在电压阈值上，如图2所示。软起动及故障时除外，软起动模式由硬开关控制变换器工作在40KHz，在VFB低于Vss，UVLO起作用时，软起动模式被锁住，软起动状态恢复直到UVLO关断之后。在正常工作负载时（从100%～30%负载），UCC28600控制变换器在准谐振下工作（QRM）或断续电流下工作（DCM），此时DCM工作将频率箝制在130KHz。在10%～30%负载时，变换器工作在频率折反模式下（FFM），此时，峰值开关电流恒定，输出电压稳压由频率调制解决，有效地工作在FFM，结果用恒定的伏秒积常数给反激变换器变压器的每个周期，FFM下的调整率用改变开关频率的方法实现，范围为130KHz～40KHz。在最轻载时（＜10%）变换器进入猝发工作模式，频率为40KHz，猝发模式的平均频率与FFM的40KHz时相同，因为猝发模式下用同样的伏秒积控制技，保持在待机工作的临界状态中间，这由变换器的设计参数决定朮。见下面图2。图2UCC28600FB端的控制模式细节方框功能图见图5、图6、图7、图8。在所有工作模式下，控制器都是电流型控制，此即UCC28600监视FB端电压作出的决定，以相应地改变工作模式。图3UCC28600的控制流程图4UCC28600在不同模式的工作频率图5振荡器电路细节图6箝制模式电路细节准谐振及DCM出现在VFB反馈电压在2.0～4.0时，相应地CS端电压在0.4V～0.8V，逐个周期的功率限制利用一个固定的0.8VCS限制电压，过流关断阈值在图8中给出，在QR中功率限制特色示于图7。给CS的偏移电压还正比于线路电压，功率限制特色用RPL调节。准谐振/DCM控制准谐振（QR）及DCM工...
