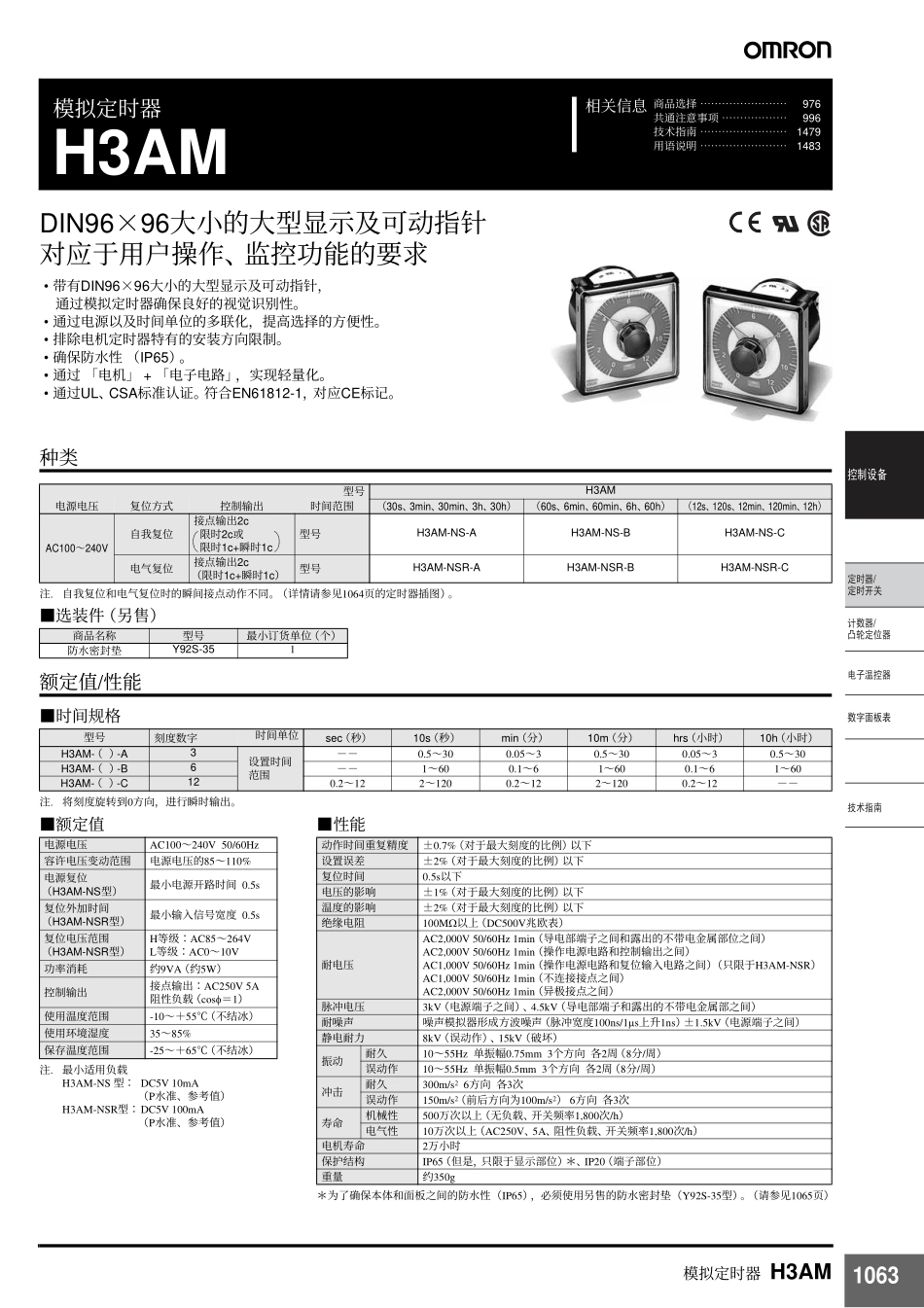

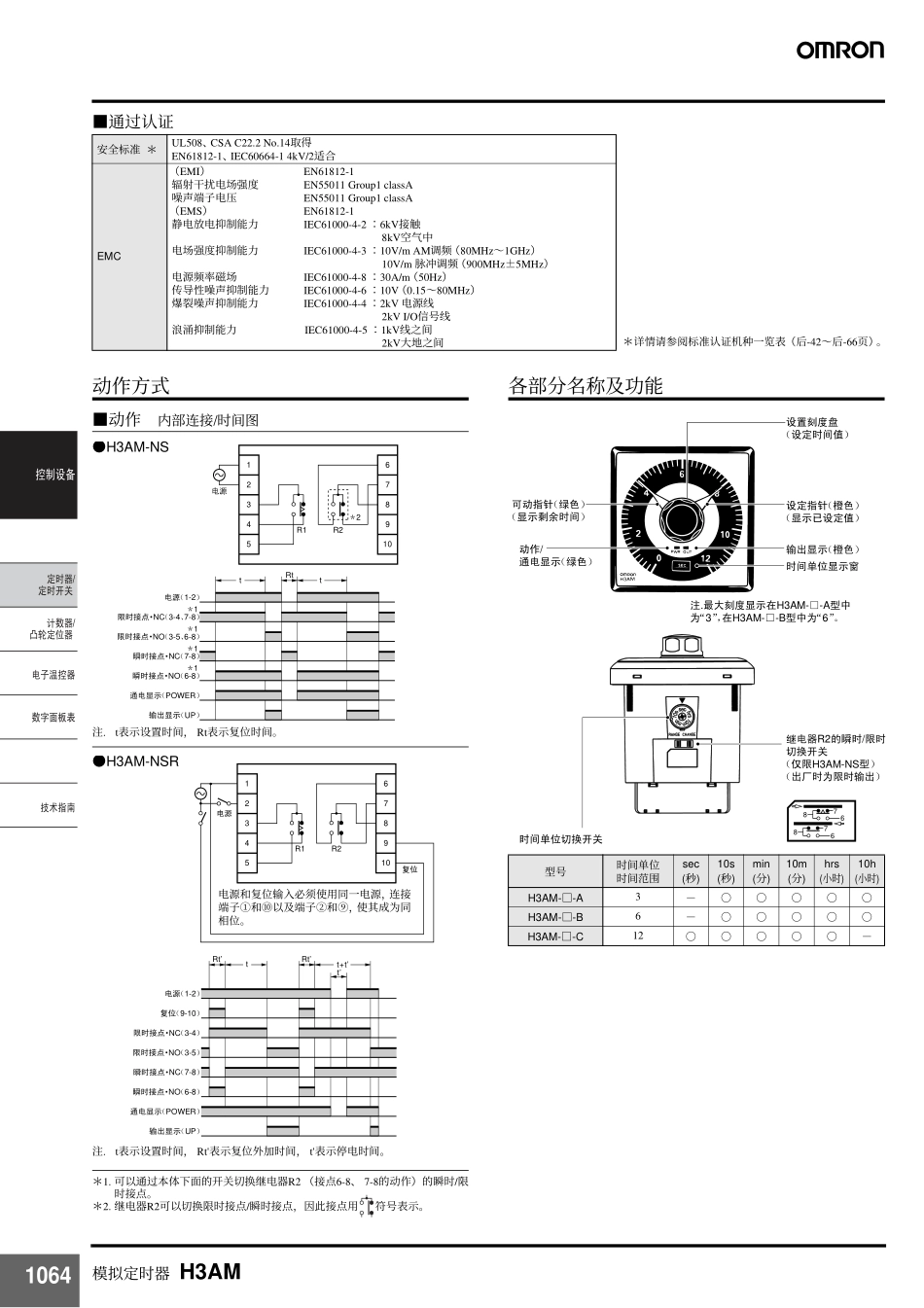

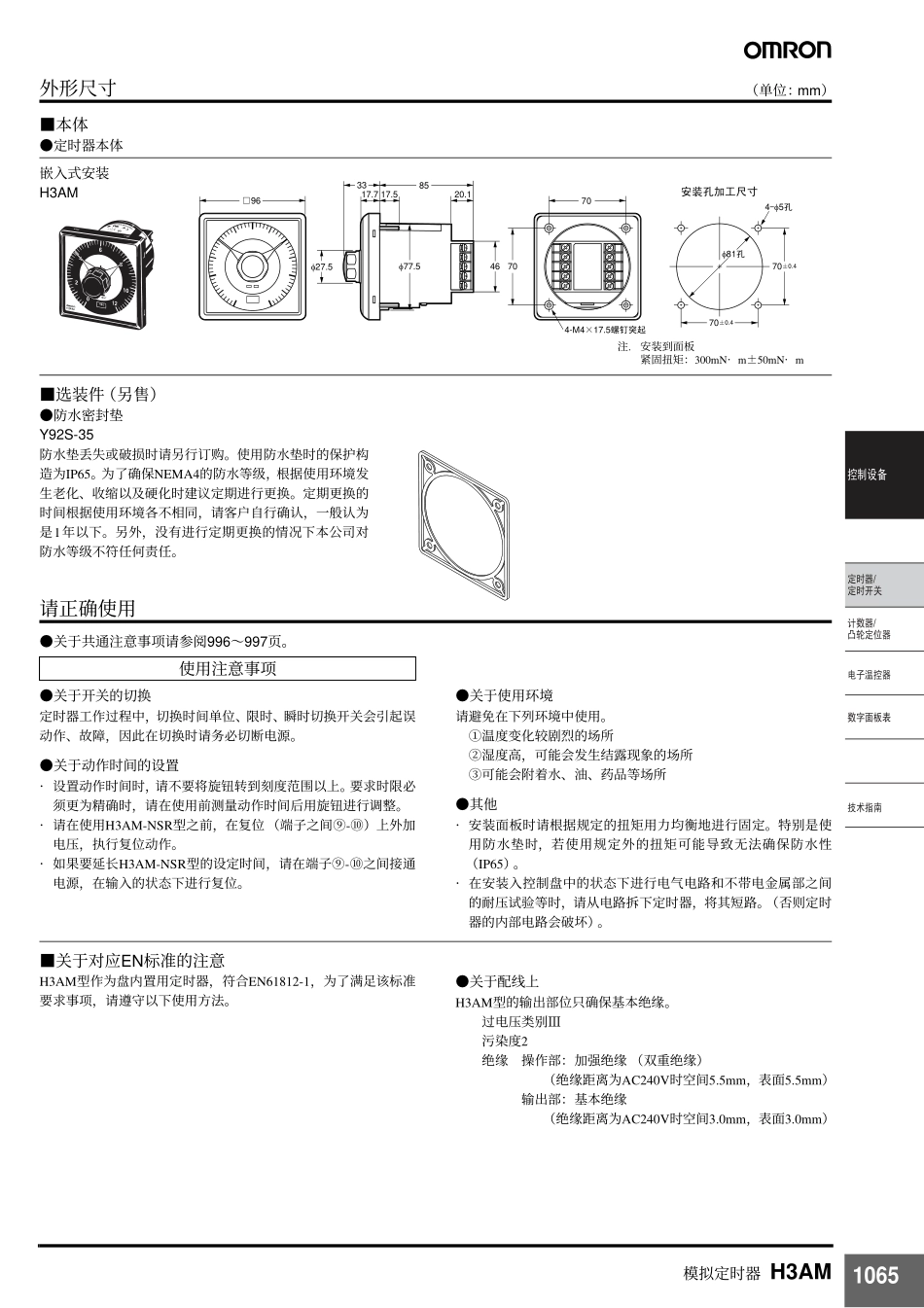

模拟定时器H3AM1063����������������/�������/����������商品选择⋯⋯⋯⋯⋯⋯⋯⋯976共通注意事项⋯⋯⋯⋯⋯⋯996技术指南⋯⋯⋯⋯⋯⋯⋯⋯1479用语说明⋯⋯⋯⋯⋯⋯⋯⋯1483相关信息模拟定时器H3AM种类注.自我复位和电气复位时的瞬间接点动作不同。（详情请参见1064页的定时器插图）。■选装件（另售）额定值/性能■时间规格注.将刻度旋转到0方向，进行瞬时输出。型号H3AM电源电压复位方式控制输出时间范围（30s、3min、30min、3h、30h）（60s、6min、60min、6h、60h）（12s、120s、12min、120min、12h）AC100～240V自我复位接点输出2c限时2c或限时1c+瞬时1c型号H3AM-NS-AH3AM-NS-BH3AM-NS-C电气复位接点输出2c（限时1c+瞬时1c）型号H3AM-NSR-AH3AM-NSR-BH3AM-NSR-C商品名称型号最小订货单位（个）防水密封垫Y92S-351型号刻度数字时间单位sec（秒）10s（秒）min（分）10m（分）hrs（小时）10h（小时）H3AM-（）-A3设置时间范围－－0.5～300.05～30.5～300.05～30.5～30H3AM-（）-B6－－1～600.1～61～600.1～61～60H3AM-（）-C120.2～122～1200.2～122～1200.2～12－－■额定值注.最小适用负载H3AM-NS型∶DC5V10mA（P水准、参考值）H3AM-NSR型∶DC5V100mA（P水准、参考值）电源电压AC100～240V50/60Hz容许电压变动范围电源电压的85～110%电源复位（H3AM-NS型）最小电源开路时间0.5s复位外加时间（H3AM-NSR型）最小输入信号宽度0.5s复位电压范围（H3AM-NSR型）H等级∶AC85～264VL等级∶AC0～10V功率消耗约9VA（约5W）控制输出接点输出∶AC250V5A阻性负载（cosφ＝1）使用温度范围-10～＋55℃（不结冰）使用环境湿度35～85%保存温度范围-25～＋65℃（不结冰）■性能＊为了确保本体和面板之间的防水性（IP65），必须使用另售的防水密封垫（Y92S-35型）。（请参见1065页）动作时间重复精度±0.7%（对于最大刻度的比例）以下设置误差±2%（对于最大刻度的比例）以下复位时间0.5s以下电压的影响±1%（对于最大刻度的比例）以下温度的影响±2%（对于最大刻度的比例）以下绝缘电阻100MΩ以上（DC500V兆欧表）耐电压AC2,000V50/60Hz1min（导电部端子之间和露出的不带电金属部位之间）AC2,000V50/60Hz1min（操作电源电路和控制输出之间）AC1,000V50/60Hz1min（操作电源电路和复位输入电路之间）（只限于H3AM-NSR）AC1,000V50/60Hz1min（不连接接点之间）AC2,000V50/60Hz1min（异极接点之间）脉冲电压3kV（电源端子之间）、4.5kV（导电部端子和露出的不带电金属部之间）耐噪声噪声模拟器形成方波噪声（脉冲宽度100ns/1μs上升1ns）±1.5kV（电源端子之间）静电耐力8kV（误动作）、15kV（破坏）振动耐久10～55Hz单振幅0.75mm3个方向各2周（8分/周）误动作10～55Hz单振幅0.5mm3个方向各2周（8分/周）冲击耐久300m/s26方向各3次误动作150m/s2（前后方向为100m/s2）6方向各3次寿命机械性500万次以上（无负载、开关频率1,800次/h）电气性10万次以上（AC250V、5A、阻性负载、开关频率1,800次/h）电机寿命2万小时保护结构IP65（但是，只限于显示部位）＊、IP20（端子部位）重量约350gDIN96×96大小的大型显示及可动指针对应于用户操作、监控功能的要求•带有DIN96×96大小的大型显示及可动指针，通过模拟定时器确保良好的视觉识别性。•通过电源以及时间单位的多联化，提高选择的方便性。•排除电机定时器特有的安装方向限制。•确保防水性（IP65）。•通过「电机」+「电子电路」，实现轻量化。•通过UL、CSA标准认证。符合EN61812-1，对应CE标记。����������������/�������/����������模拟定时器H3AM1064■通过认证动作方式■动作内部连接/时间图＊1.可以通过本体下面的开关切换继电器R2（接点6-8、7-8的动作）的瞬时/限时接点。＊2.继电器R2可以切换限时接点/瞬时接点，因此接点用符号表示。各部分名称及功能安全标准＊UL508、CSAC22.2No.14取得EN61812-1、IEC60664-14kV/2适合EMC（EMI）EN61812-1辐射干扰电场强度EN55011Group1classA噪声端子电压EN55011Group1classA（EMS）EN61812-1静电放电抑制能力IEC61000-4-2∶6kV接触...
