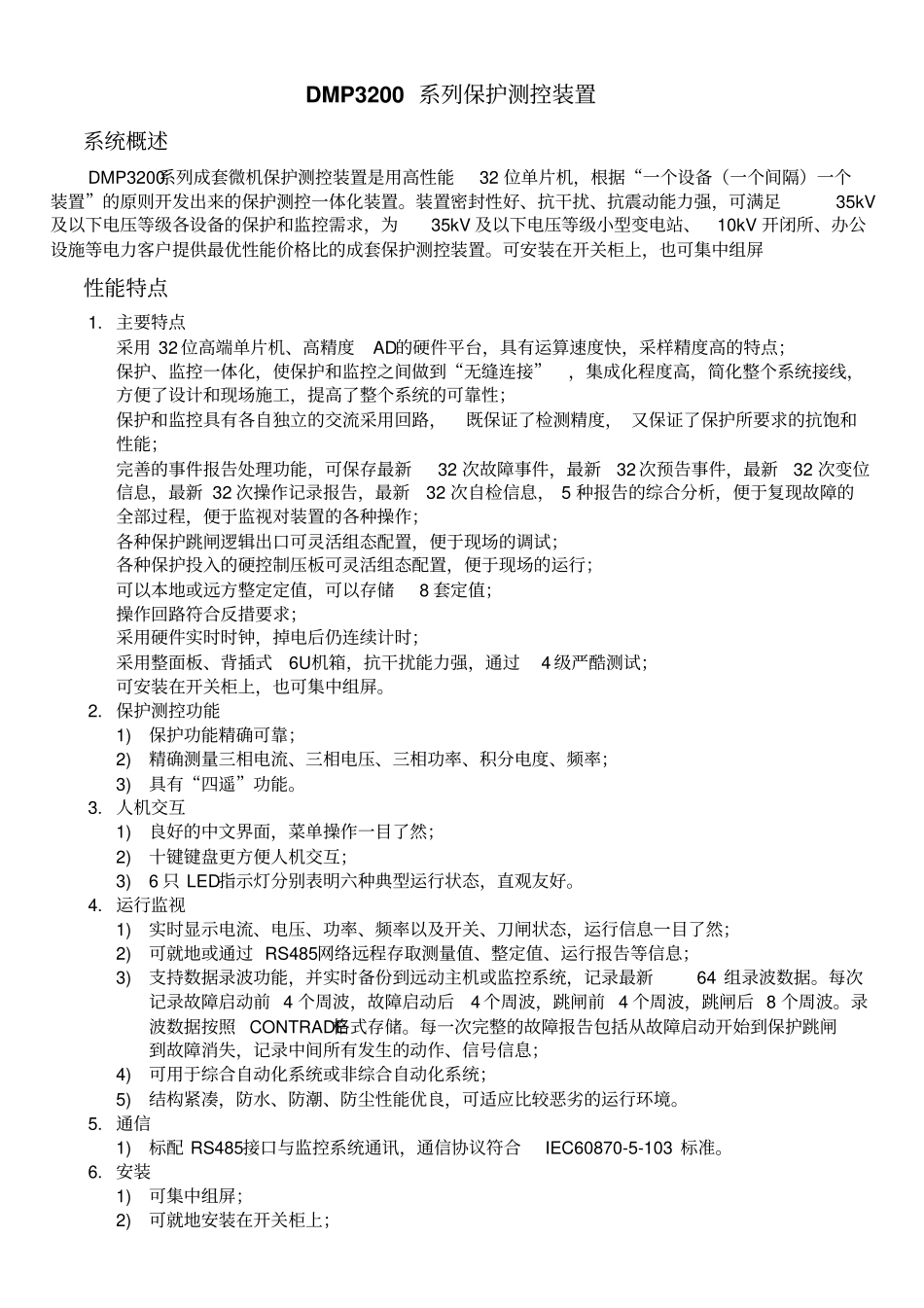

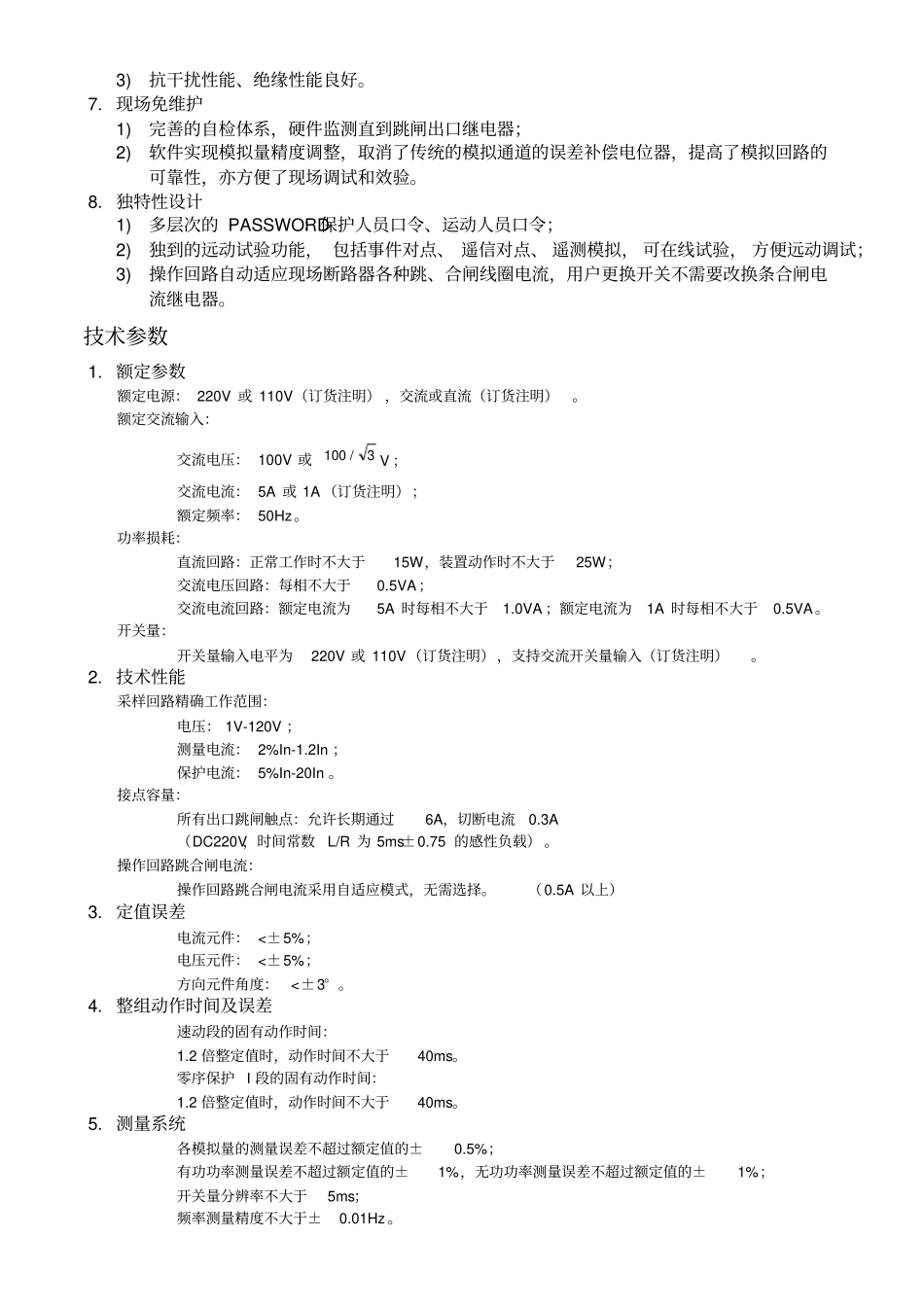

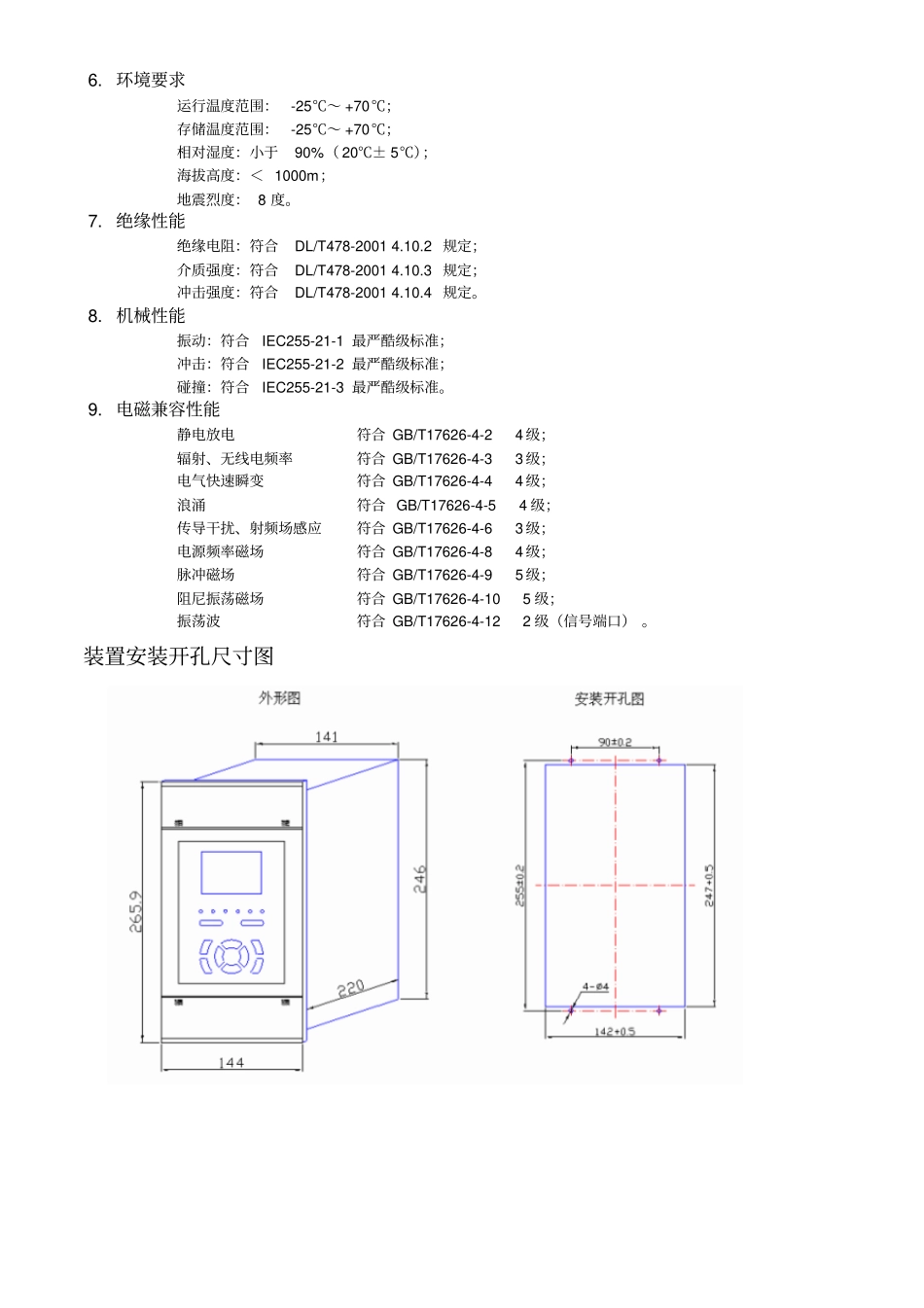

DMP3200系列保护测控装置系统概述DMP3200系列成套微机保护测控装置是用高性能32位单片机,根据“一个设备(一个间隔)一个装置”的原则开发出来的保护测控一体化装置。装置密封性好、抗干扰、抗震动能力强,可满足35kV及以下电压等级各设备的保护和监控需求,为35kV及以下电压等级小型变电站、10kV开闭所、办公设施等电力客户提供最优性能价格比的成套保护测控装置。可安装在开关柜上,也可集中组屏性能特点1.主要特点采用32位高端单片机、高精度AD的硬件平台,具有运算速度快,采样精度高的特点;保护、监控一体化,使保护和监控之间做到“无缝连接”,集成化程度高,简化整个系统接线,方便了设计和现场施工,提高了整个系统的可靠性;保护和监控具有各自独立的交流采用回路,既保证了检测精度,又保证了保护所要求的抗饱和性能;完善的事件报告处理功能,可保存最新32次故障事件,最新32次预告事件,最新32次变位信息,最新32次操作记录报告,最新32次自检信息,5种报告的综合分析,便于复现故障的全部过程,便于监视对装置的各种操作;各种保护跳闸逻辑出口可灵活组态配置,便于现场的调试;各种保护投入的硬控制压板可灵活组态配置,便于现场的运行;可以本地或远方整定定值,可以存储8套定值;操作回路符合反措要求;采用硬件实时时钟,掉电后仍连续计时;采用整面板、背插式6U机箱,抗干扰能力强,通过4级严酷测试;可安装在开关柜上,也可集中组屏。2.保护测控功能1)保护功能精确可靠;2)精确测量三相电流、三相电压、三相功率、积分电度、频率;3)具有“四遥”功能。3.人机交互1)良好的中文界面,菜单操作一目了然;2)十键键盘更方便人机交互;3)6只LED指示灯分别表明六种典型运行状态,直观友好。4.运行监视1)实时显示电流、电压、功率、频率以及开关、刀闸状态,运行信息一目了然;2)可就地或通过RS485网络远程存取测量值、整定值、运行报告等信息;3)支持数据录波功能,并实时备份到远动主机或监控系统,记录最新64组录波数据。每次记录故障启动前4个周波,故障启动后4个周波,跳闸前4个周波,跳闸后8个周波。录波数据按照CONTRADE格式存储。每一次完整的故障报告包括从故障启动开始到保护跳闸到故障消失,记录中间所有发生的动作、信号信息;4)可用于综合自动化系统或非综合自动化系统;5)结构紧凑,防水、防潮、防尘性能优良,可适应比较恶劣的运行环境。5.通信1)标配RS485接口与监控系统通讯,通信协议符合IEC60870-5-103标准。6.安装1)可集中组屏;2)可就地安装在开关柜上;3)抗干扰性能、绝缘性能良好。7.现场免维护1)完善的自检体系,硬件监测直到跳闸出口继电器;2)软件实现模拟量精度调整,取消了传统的模拟通道的误差补偿电位器,提高了模拟回路的可靠性,亦方便了现场调试和效验。8.独特性设计1)多层次的PASSWORD:保护人员口令、运动人员口令;2)独到的远动试验功能,包括事件对点、遥信对点、遥测模拟,可在线试验,方便远动调试;3)操作回路自动适应现场断路器各种跳、合闸线圈电流,用户更换开关不需要改换条合闸电流继电器。技术参数1.额定参数额定电源:220V或110V(订货注明),交流或直流(订货注明)。额定交流输入:交流电压:100V或3/100V;交流电流:5A或1A(订货注明);额定频率:50Hz。功率损耗:直流回路:正常工作时不大于15W,装置动作时不大于25W;交流电压回路:每相不大于0.5VA;交流电流回路:额定电流为5A时每相不大于1.0VA;额定电流为1A时每相不大于0.5VA。开关量:开关量输入电平为220V或110V(订货注明),支持交流开关量输入(订货注明)。2.技术性能采样回路精确工作范围:电压:1V-120V;测量电流:2%In-1.2In;保护电流:5%In-20In。接点容量:所有出口跳闸触点:允许长期通过6A,切断电流0.3A(DC220V,时间常数L/R为5ms±0.75的感性负载)。操作回路跳合闸电流:操作回路跳合闸电流采用自适应模式,无需选择。(0.5A以上)3.定值误差电流元件:<±5%;电压元件:<±5%;方向元件角度:<±3°。4.整组动作时间及误差速动段的固有动作时间:1.2倍整定值时,动作时间不大于40ms。零序保护I段的固有动作时间:1.2倍整定值时,...
