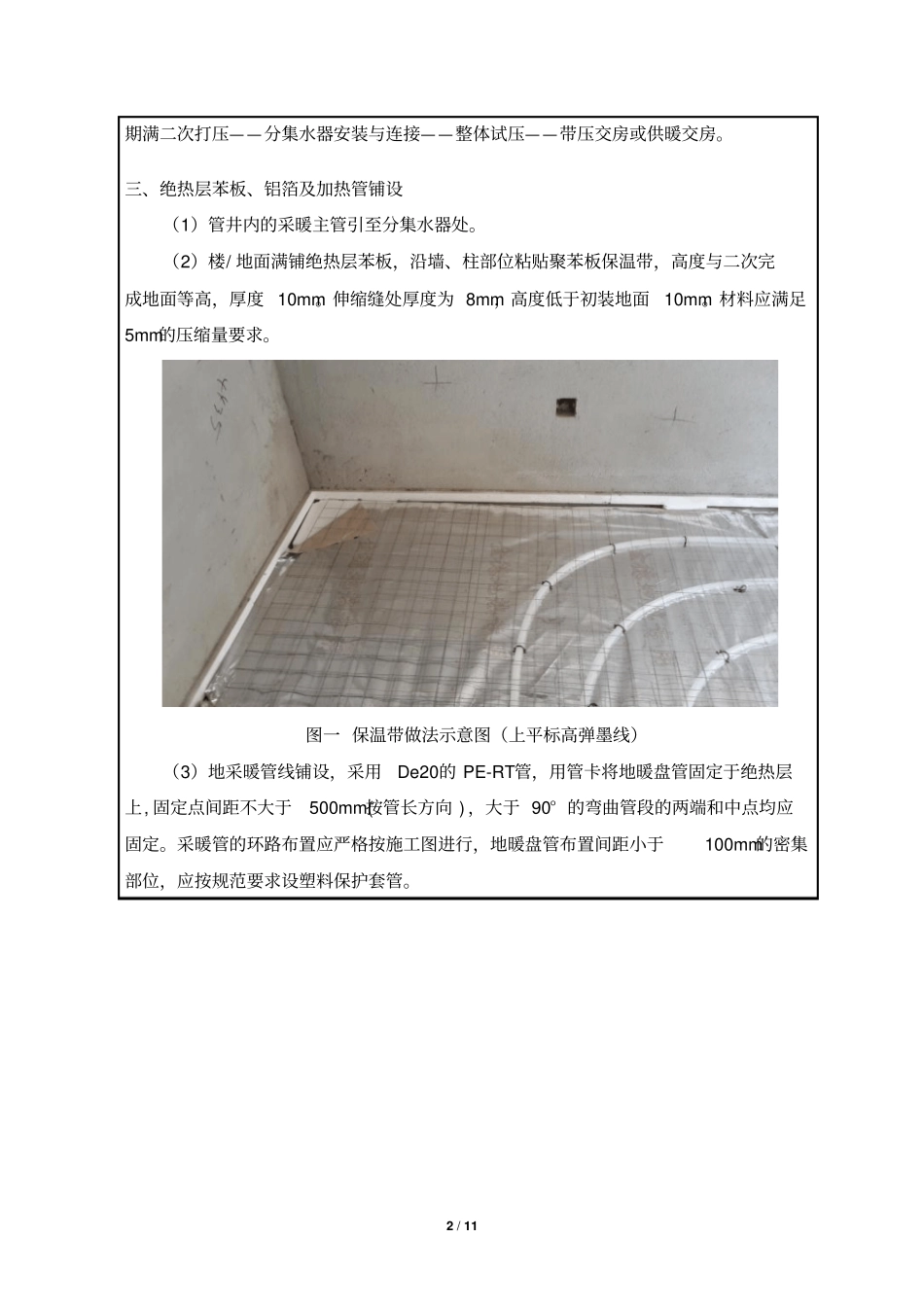

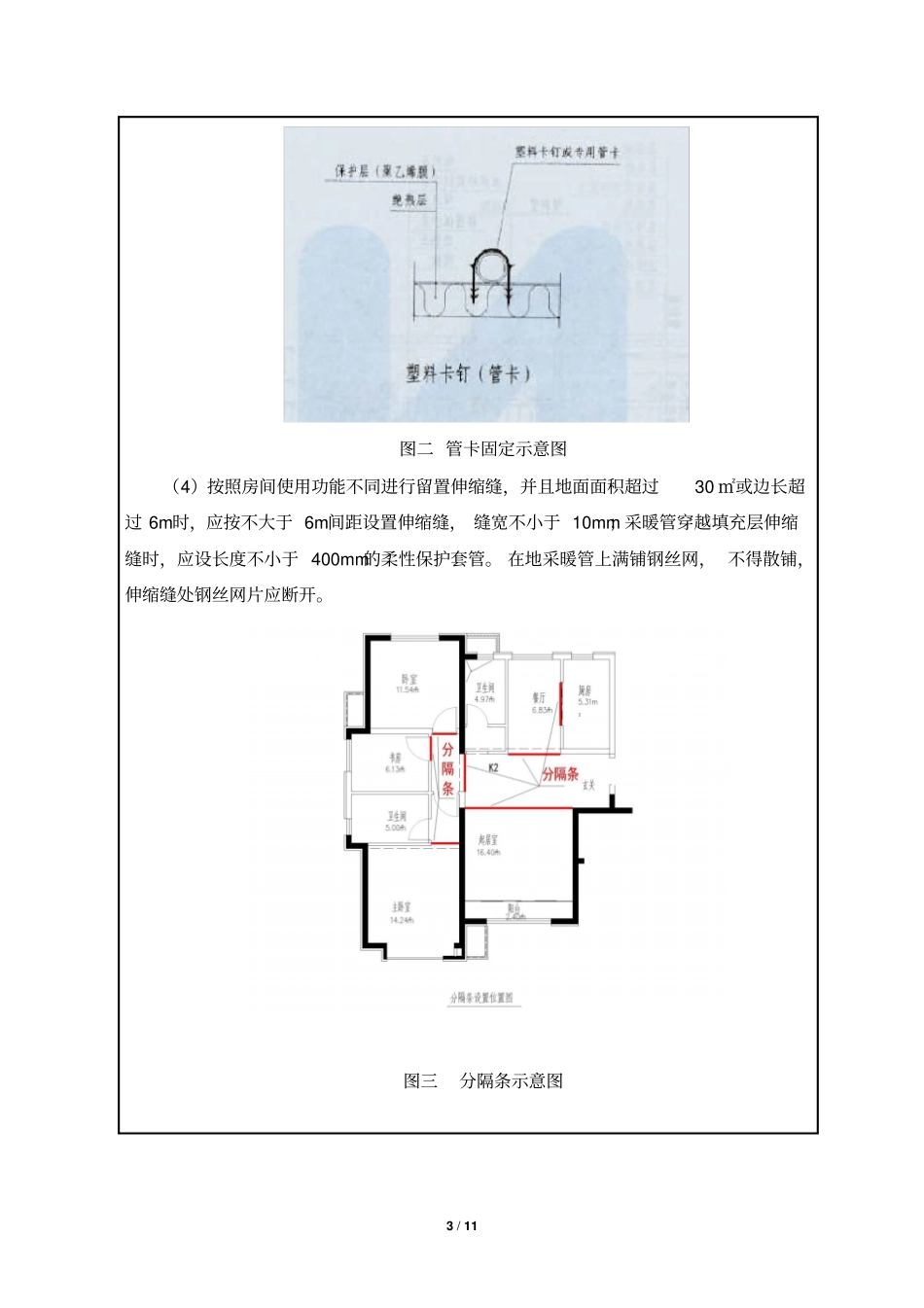

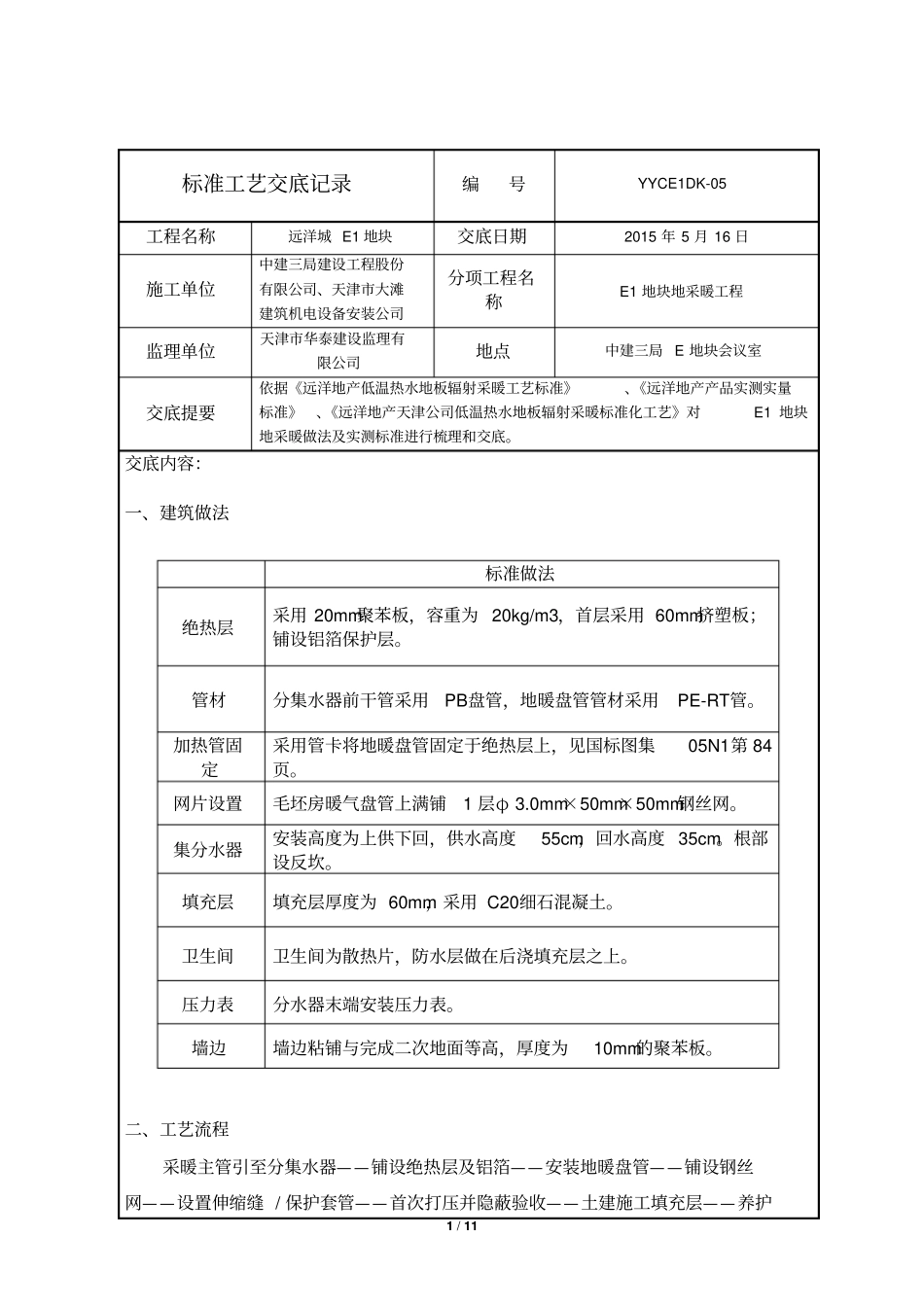

1/11标准工艺交底记录编号YYCE1DK-05工程名称远洋城E1地块交底日期2015年5月16日施工单位中建三局建设工程股份有限公司、天津市大滩建筑机电设备安装公司分项工程名称E1地块地采暖工程监理单位天津市华泰建设监理有限公司地点中建三局E地块会议室交底提要依据《远洋地产低温热水地板辐射采暖工艺标准》、《远洋地产产品实测实量标准》、《远洋地产天津公司低温热水地板辐射采暖标准化工艺》对E1地块地采暖做法及实测标准进行梳理和交底。交底内容：一、建筑做法标准做法绝热层采用20mm聚苯板，容重为20kg/m3，首层采用60mm挤塑板；铺设铝箔保护层。管材分集水器前干管采用PB盘管，地暖盘管管材采用PE-RT管。加热管固定采用管卡将地暖盘管固定于绝热层上，见国标图集05N1第84页。网片设置毛坯房暖气盘管上满铺1层φ3.0mm×50mm×50mm钢丝网。集分水器安装高度为上供下回，供水高度55cm，回水高度35cm。根部设反坎。填充层填充层厚度为60mm，采用C20细石混凝土。卫生间卫生间为散热片，防水层做在后浇填充层之上。压力表分水器末端安装压力表。墙边墙边粘铺与完成二次地面等高，厚度为10mm的聚苯板。二、工艺流程采暖主管引至分集水器——铺设绝热层及铝箔——安装地暖盘管——铺设钢丝网——设置伸缩缝/保护套管——首次打压并隐蔽验收——土建施工填充层——养护2/11期满二次打压——分集水器安装与连接——整体试压——带压交房或供暖交房。三、绝热层苯板、铝箔及加热管铺设（1）管井内的采暖主管引至分集水器处。（2）楼/地面满铺绝热层苯板，沿墙、柱部位粘贴聚苯板保温带，高度与二次完成地面等高，厚度10mm。伸缩缝处厚度为8mm，高度低于初装地面10mm。材料应满足5mm的压缩量要求。图一保温带做法示意图（上平标高弹墨线）（3）地采暖管线铺设，采用De20的PE-RT管，用管卡将地暖盘管固定于绝热层上,固定点间距不大于500mm(按管长方向)，大于90°的弯曲管段的两端和中点均应固定。采暖管的环路布置应严格按施工图进行，地暖盘管布置间距小于100mm的密集部位，应按规范要求设塑料保护套管。3/11图二管卡固定示意图（4）按照房间使用功能不同进行留置伸缩缝，并且地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，缝宽不小于10mm；采暖管穿越填充层伸缩缝时，应设长度不小于400mm的柔性保护套管。在地采暖管上满铺钢丝网，不得散铺，伸缩缝处钢丝网片应断开。图三分隔条示意图4/11图四分隔缝示意图四、填充层施工（1）应带压浇筑填充层，且必须在首次打压验收合格后24小时内完成打灰。施工过程中，加热管内水压不应低于0.6MPa，养护过程水压不低于0.4MPa。（2）在填充层第一遍压光时压入分隔条。地面交活后应及时封闭门窗防止开裂，并在终凝后12小时内开始进行浇水养护，浇水次数应能保持混凝土处于湿润状态，养护时间不得小于7天。5/11（3）填充层养护期满后，由地暖施工单位进行二次试压，水压试验应以每组分集水器为单位，逐回路进行，并分别检测各对应的回路是否通畅、是否有连接错误现象。试验压力为工作压力的1.5倍，且不应小于0.6MPa，在试验压力下，稳压1h，其压力降不应大于0.05MPa为合格。五、分集水器安装。（1）户门安装完成后，由地暖施工单位完成分集水器安装，进行采暖供回水支干管及各地板采暖支管环路连接，应按照施工图核对分集水器及其温控电源、温控线接口面板位置。（2）完成干、立管与分集水器连接。连接之前，由总包单位完成采暖系统干、立管的清洗，以排出水颜色不浑浊为合格。（3）地板采分集水器下部各加热管与墙面距离应根据选用产品规格进行设置；分集水器下部明装管出地面部位塑料套根部应设置混凝土防水反坎，反坎采用C20细石混凝土进行整体浇筑，挡水台长、宽应超出最外侧套管50mm并高于填充层50mm。防水反坎浇筑完成后应加强后期养护。六、系统试压调试。（1）干、立管与分集水器连接后，应进行采暖系统整体试压，确保压力降合格，且各连接处不渗、不漏。6/11（2）应在具备正常供暖的条件下，正式采暖运行前完成系统调试与试运行。七、管控要点。7.1样板先行：施工前完成工序样板审批和交底，施工初期要特别关注各施工队是否按工...
