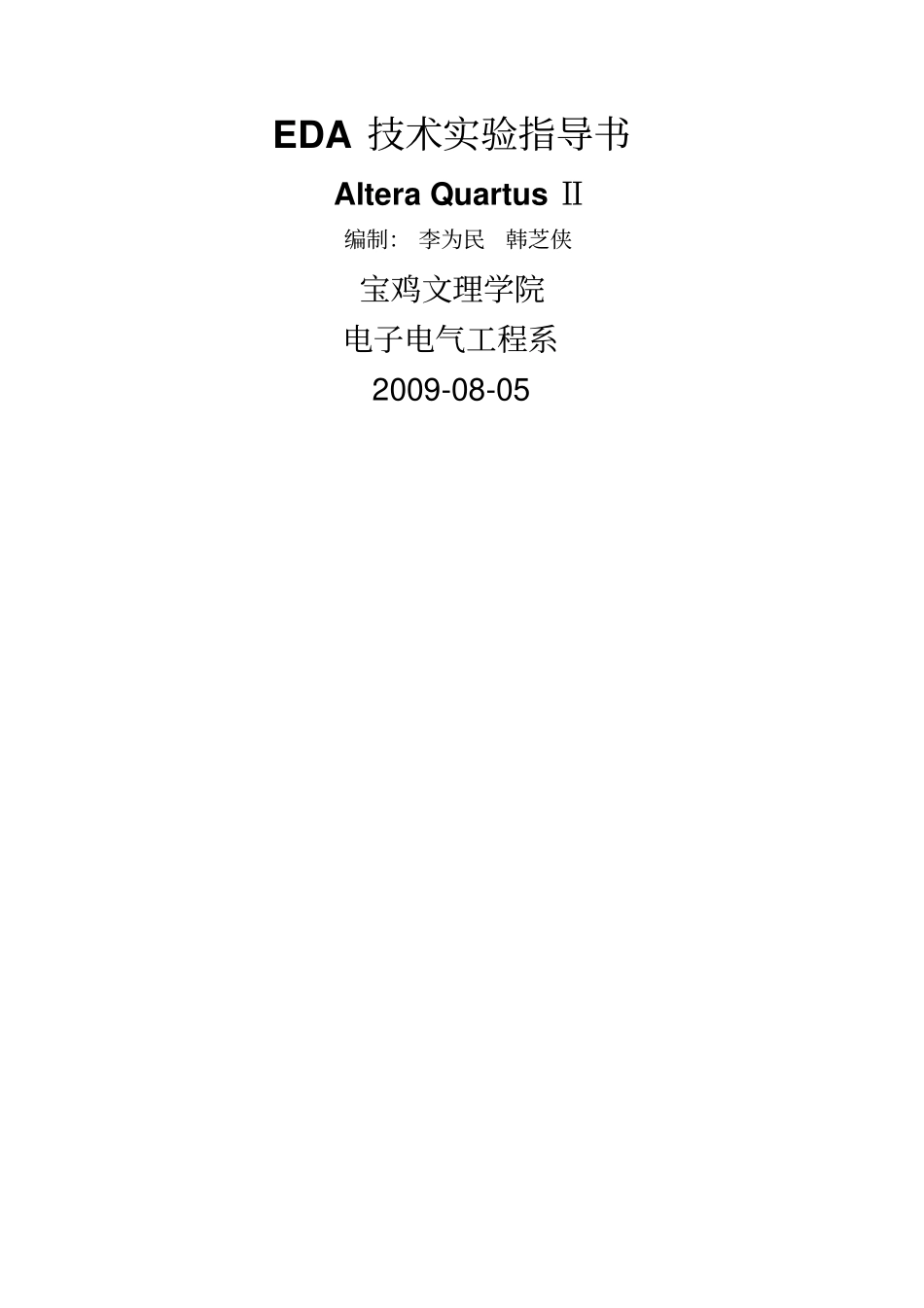

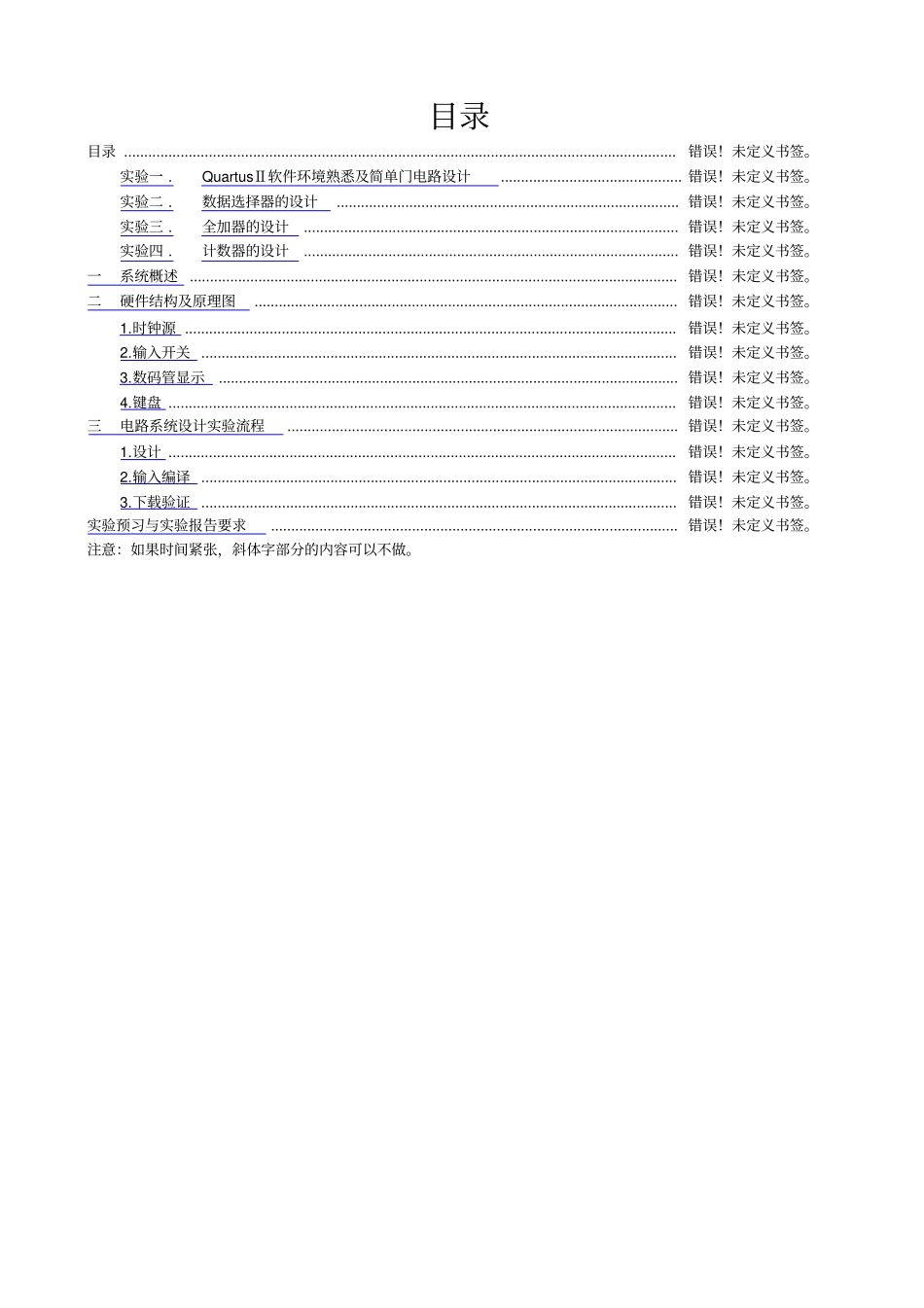

EDA技术实验指导书AlteraQuartusⅡ编制：李为民韩芝侠宝鸡文理学院电子电气工程系2009-08-05目录目录.........................................................................................................................................错误！未定义书签。实验一.QuartusⅡ软件环境熟悉及简单门电路设计.............................................错误！未定义书签。实验二.数据选择器的设计.....................................................................................错误！未定义书签。实验三.全加器的设计.............................................................................................错误！未定义书签。实验四.计数器的设计.............................................................................................错误！未定义书签。一系统概述.........................................................................................................................错误！未定义书签。二硬件结构及原理图.........................................................................................................错误！未定义书签。1.时钟源..........................................................................................................................错误！未定义书签。2.输入开关......................................................................................................................错误！未定义书签。3.数码管显示..................................................................................................................错误！未定义书签。4.键盘..............................................................................................................................错误！未定义书签。三电路系统设计实验流程.................................................................................................错误！未定义书签。1.设计..............................................................................................................................错误！未定义书签。2.输入编译......................................................................................................................错误！未定义书签。3.下载验证......................................................................................................................错误！未定义书签。实验预习与实验报告要求.....................................................................................................错误！未定义书签。注意：如果时间紧张，斜体字部分的内容可以不做。实验一.QuartusⅡ软件环境熟悉及简单门电路设计一、实验目的1、熟悉QuartusⅡ软件开发环境；2、熟悉并掌握该环境下电路的基本设计流程、软件仿真方法及管脚配置下载方法和步骤；3、完成简单与非门电路的VHDL设计或原理图设计，仿真后下载到实验箱上进行硬件测试。二、实验原理2输入端与非门是组合逻辑电路中的基本逻辑器件，有2个输入端A、B和1个输出端C。其真值表如(表1)所示。2输入端与非门应具备的脚位：输入端：A、B；输出端：C。表12输入端与非门的真值表输入端输出端ABC001011101110三、实验仪器PC机一台；QuartusII软件一套；KHF-5型实验开发系统一套四、基本设计流程1、建立工作库文件夹和编辑设计文件1）新建一个文件夹。假如该工程的文件夹取名为nand，路径为D:\nand。注意：文件夹名不能用中文，也最好不要用数字；不要将文件夹设在计算机已有的安装目录中，更不要将工程文件直接放在安装目录中。2）输入源程序打开QuartusⅡ，单击File/New，在New窗口中的DeviceDesignFiles中选择编译文件的语言类型，这里选VHDLFile，按OK后将进入文本编译窗口。3）文件存盘如下所示，编写源程序后，执行File/Save，找...
