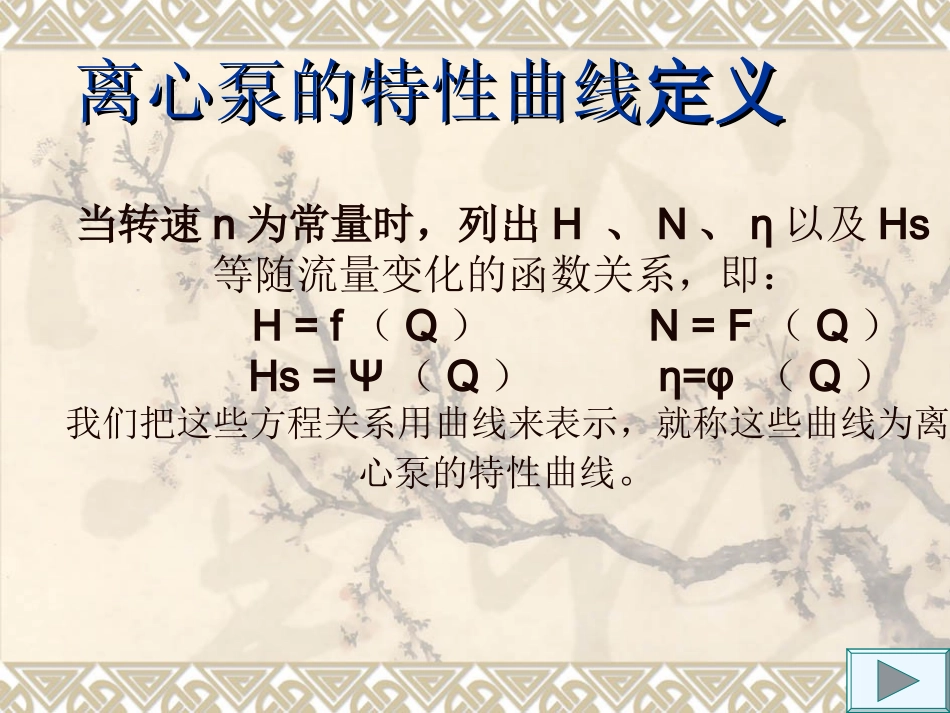

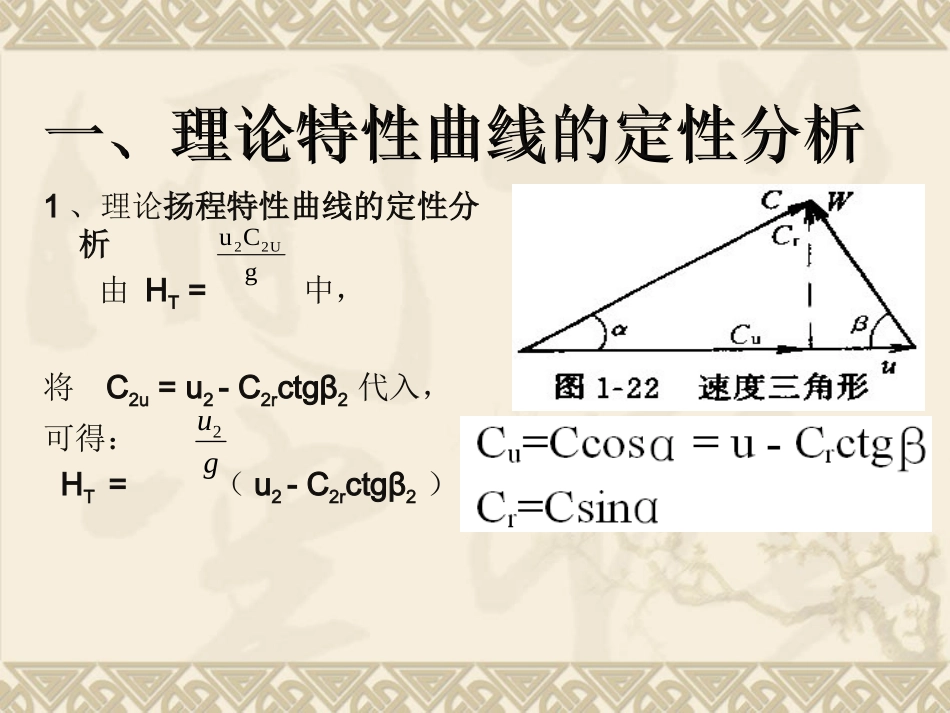

第六节离心泵的特性曲线离心泵的特性曲线定义一、理论特性曲线的定性分析二、实测特性曲线的讨论当转速n为常量时，列出H、N、η以及Hs等随流量变化的函数关系，即：H=f（Q）N=F（Q）Hs=Ψ（Q）η=φ（Q）我们把这些方程关系用曲线来表示，就称这些曲线为离心泵的特性曲线。离心泵的特性曲线离心泵的特性曲线定义定义1、理论扬程特性曲线的定性分析由HT=中，将C2u=u2-C2rctgβ2代入，可得：HT=（u2-C2rctgβ2）gCuU22gu2一、理论特性曲线的定性分析一、理论特性曲线的定性分析叶轮中通过的水量可用下式表示：QT=F2C2r也即：C2r=式中QT——泵理论流量（m3/s）；F2——叶轮的出口面积（m2）；C2r—叶轮出口处水流绝对速度的径向（m/s）。所以：HT=（u2-ctgβ2）2TFQgu22TFQ式中β2、F2均为常数。当水泵转速一定时，u2也为常数。故：HT=A–BQT是一个直线方程。其斜率是用β2来反映的β2>90º时，HT=A+BQT后弯式，上倾直线，扬程随流量的增加而减小。β2=90º时，径向式，是一条水平直线，扬程不随理论流量的变化。β2<90º时，HT=A–BQT前弯式，是一条下倾直线，理论扬程随理论流量的增加而增加。HQββ229090ººββ22==9090ººββ22<<9090ºº二、实测特性曲线的讨论它反映泵的基本性能的变化规律，可做为选泵和用泵的依据。各种型号离心泵的特性曲线不同，但都有共同的变化趋势。ηHNHNη1、每一个Q都对应于一定的H，NηHs2、Q－H曲线是一条不规则的下倾曲线（1）设计工况点。最高效率点，水泵在该点工作效率最高。（2）水泵高效工作段。是水泵效率较高的工作范围，最高效率点10%左右范围内作为水泵的高效工作段，选泵时，应使设计流量和扬程落在高效段内。。3、Q—N曲线N随着Q的增大而增大，闭闸启动：水泵启动前，压水管路闸阀是全闭的，待电动机运转正常后，压力表读数达到预定数值时，再逐步打开闸阀，使水泵工作正常运行。Q—N曲线，指的是水或某种特定液体时的轴功率与流量之间的关系，抽升的液体容重不同时，要换算4、Q—Hs曲线该曲线上各点的纵坐标，表示水泵在相应流量下工作时，水泵做允许的最大限度的吸上真空高度值。不表示水泵在某点（Q，H）点工作的实际吸水真空值。实际的Hs必须小于Q—Hs曲线上的相应值。5、被输送液体的重力密度和粘度等对特性曲线的影响。所输送的液体粘度愈大，泵内的能量损失愈大，水泵的扬程和流量都要减小，效率要下降，而轴功率增大。因此，如果被输送液体的粘度与试验条件不符时，则Q－H，Q－N，Q－η，Q－Hs要进行换算后才能使用，不能直接套用。综上所述，从能量的传递角度来看，对于水泵特性曲线中任意一点A的各项纵坐标值，可归纳如下：扬程（HA）表示：当水泵流量为Q时，每1kg水通过水泵后其能量的增值为HA，或者说，当水泵的流量为QA时，水泵能够供给每1kg水的能量为HA。功率（NA）表示：当水泵的流量为QA时，泵轴上所消耗的功率（kW）。效率（ηA）表示：当水泵的流量为QA时，水泵的有效功率占其轴功率的百分数（%）。
