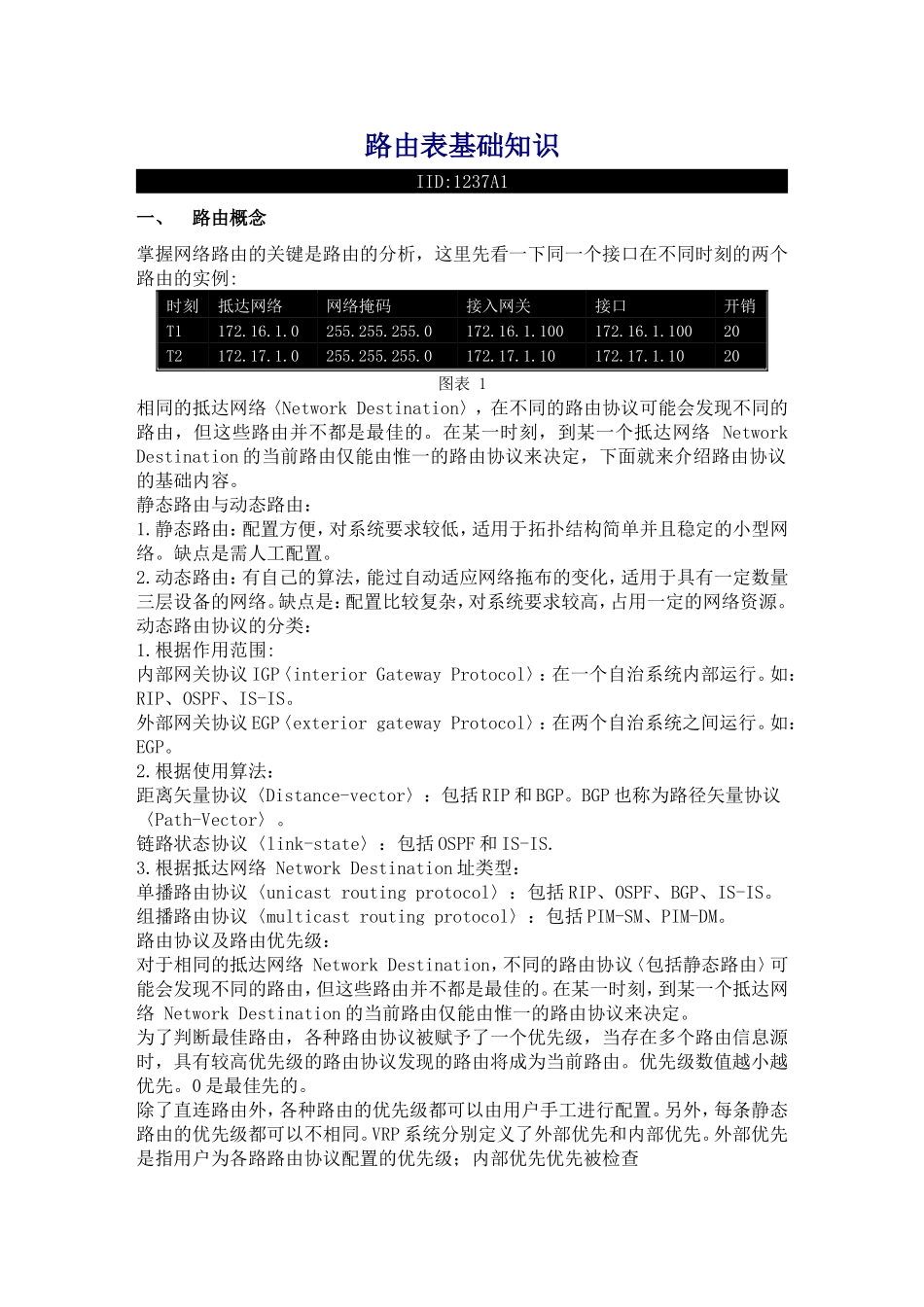

路由表基础知识IID:1237A1一、路由概念掌握网络路由的关键是路由的分析，这里先看一下同一个接口在不同时刻的两个路由的实例:时刻抵达网络网络掩码接入网关接口开销T1172.16.1.0255.255.255.0172.16.1.100172.16.1.10020T2172.17.1.0255.255.255.0172.17.1.10172.17.1.1020图表1相同的抵达网络〈NetworkDestination〉，在不同的路由协议可能会发现不同的路由，但这些路由并不都是最佳的。在某一时刻，到某一个抵达网络NetworkDestination的当前路由仅能由惟一的路由协议来决定，下面就来介绍路由协议的基础内容。静态路由与动态路由：1.静态路由：配置方便，对系统要求较低，适用于拓扑结构简单并且稳定的小型网络。缺点是需人工配置。2.动态路由：有自己的算法，能过自动适应网络拖布的变化，适用于具有一定数量三层设备的网络。缺点是：配置比较复杂，对系统要求较高，占用一定的网络资源。动态路由协议的分类：1.根据作用范围:内部网关协议IGP〈interiorGatewayProtocol〉：在一个自治系统内部运行。如：RIP、OSPF、IS-IS。外部网关协议EGP〈exteriorgatewayProtocol〉：在两个自治系统之间运行。如：EGP。2.根据使用算法：距离矢量协议〈Distance-vector〉：包括RIP和BGP。BGP也称为路径矢量协议〈Path-Vector〉。链路状态协议〈link-state〉：包括OSPF和IS-IS.3.根据抵达网络NetworkDestination址类型：单播路由协议〈unicastroutingprotocol〉：包括RIP、OSPF、BGP、IS-IS。组播路由协议〈multicastroutingprotocol〉：包括PIM-SM、PIM-DM。路由协议及路由优先级：对于相同的抵达网络NetworkDestination，不同的路由协议〈包括静态路由〉可能会发现不同的路由，但这些路由并不都是最佳的。在某一时刻，到某一个抵达网络NetworkDestination的当前路由仅能由惟一的路由协议来决定。为了判断最佳路由，各种路由协议被赋予了一个优先级，当存在多个路由信息源时，具有较高优先级的路由协议发现的路由将成为当前路由。优先级数值越小越优先。0是最佳先的。除了直连路由外，各种路由的优先级都可以由用户手工进行配置。另外，每条静态路由的优先级都可以不相同。VRP系统分别定义了外部优先和内部优先。外部优先是指用户为各路路由协议配置的优先级；内部优先优先被检查负载分担与路由备份：1.负载分担：逐包负载分担：当没有到同一抵达网络NetworkDestination更高优先级的路由时，抵达网络NetworkDestination相同并且优先级相同的路由都被采纳。逐流负载分担：对于同一抵达网络NetworkDestination，特定的路由协议也可能会发现几条不同的路由，如果该路由协议在所有活跃的路由协议中优先级最高，并且这几条路由的开销相同，那么这几条不同的路由都被看做当前有效的路由。2.路由备份：配置到达同一抵达网络NetworkDestination址的多条路由，其中一条路由的优先级最高。作为主路由，其他优先级低的作为备份路由。通常情况下，主路由转发数据；在线路故障时，备份路由开始转发数据；当线路再正常时，再由主路由转发数据。路由信息同享：路由协议由于采用的算法不同，可能会发现不同的路由。当网络规模够大，使用多种路由协议时，通常需要在不同的路由协议间能够共享各自发现的路由。二、主要的路由表构成路由表和信息转发基表：每个路由器中都有一个路由表和信息转发基表FIB(ForwardInformationBase)：路由表用来决策路由，FIB用来转发分组。路由表中路由有三类：1.链路层协议发现的路由〈即直连路由〉2.静态路由3.动态路由协议发现的路由。FIB表中每条转发项都指明分组到某个网段或者某个主机应该通过路由器的那个物理接口发送，然后就可以到达该路径的下一个路由器，或者不再经过别的路由器而传送到直接相连的网络中的目的主机。路由表中的内容：包含：destinationmaskprecostdestination:抵达网络NetworkDestination址。用来标识IP包的抵达网络NetworkDestination址或者目的网络。mask:网络掩码。与抵达网络NetworkDestination址一起标识目的主机或者路由器所在的网段的地址。pre：标识路由加入ip路由表的优先级。可能到达一个抵达网络NetworkDestination有多条路由，但是优先级的...
