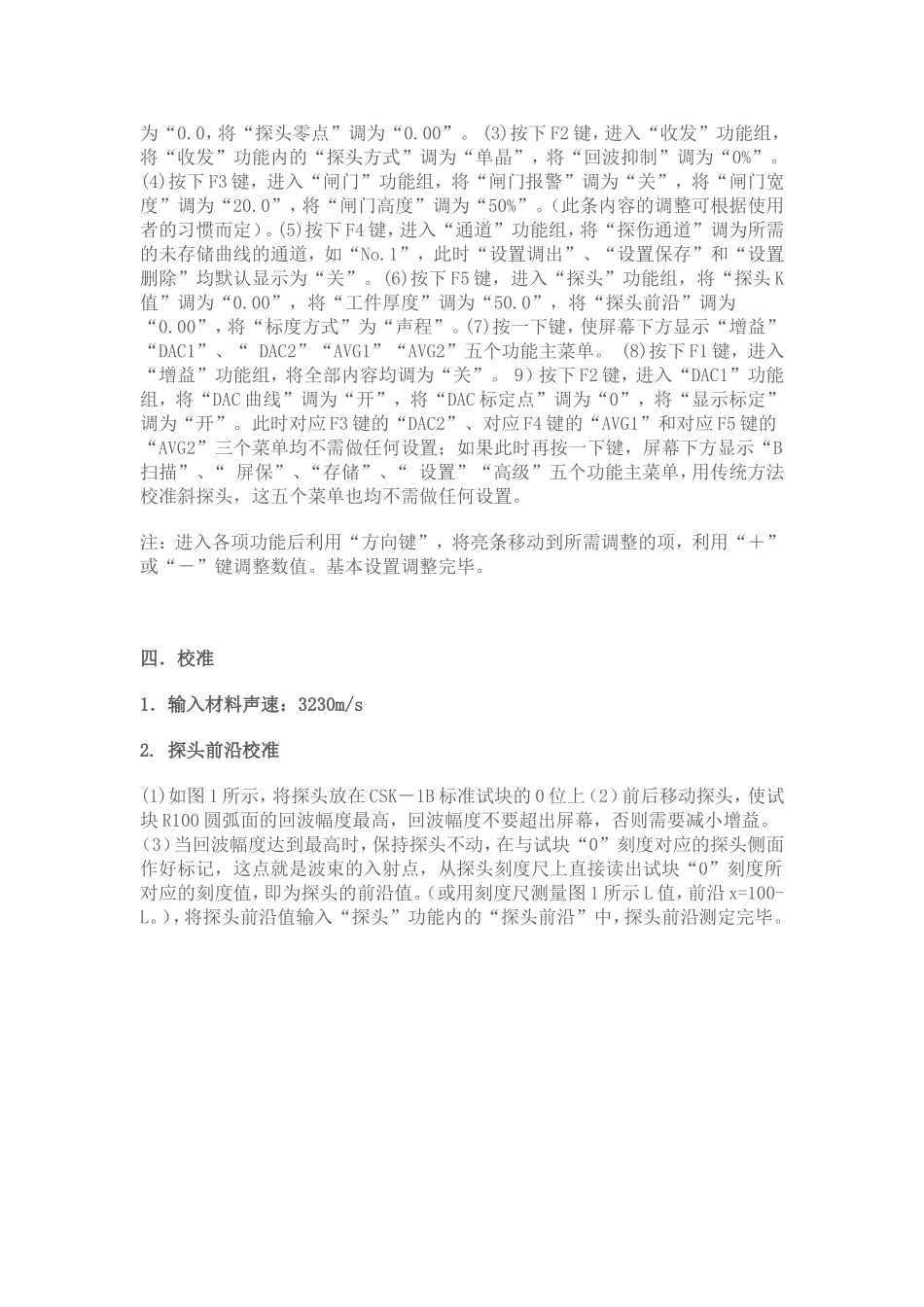

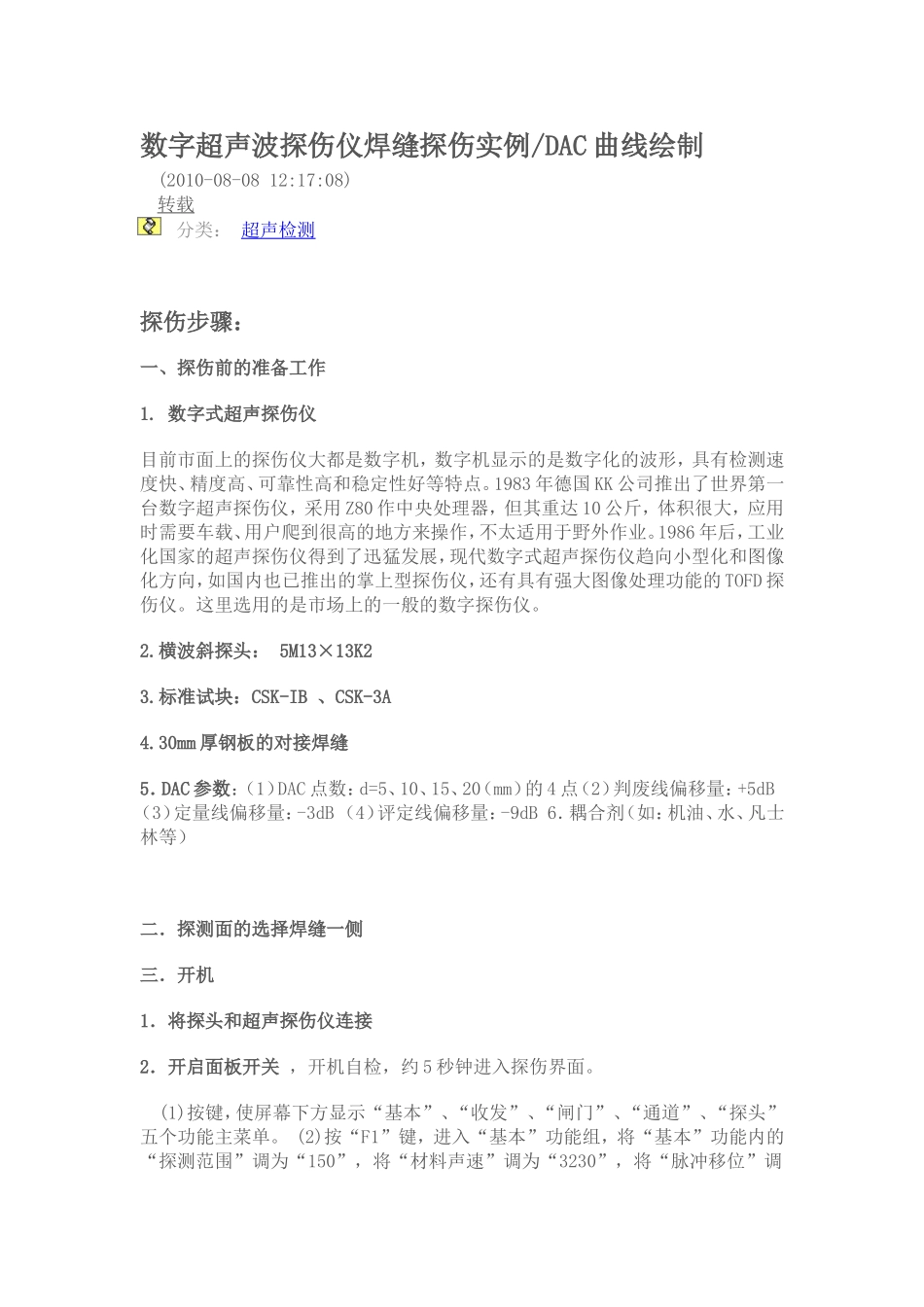

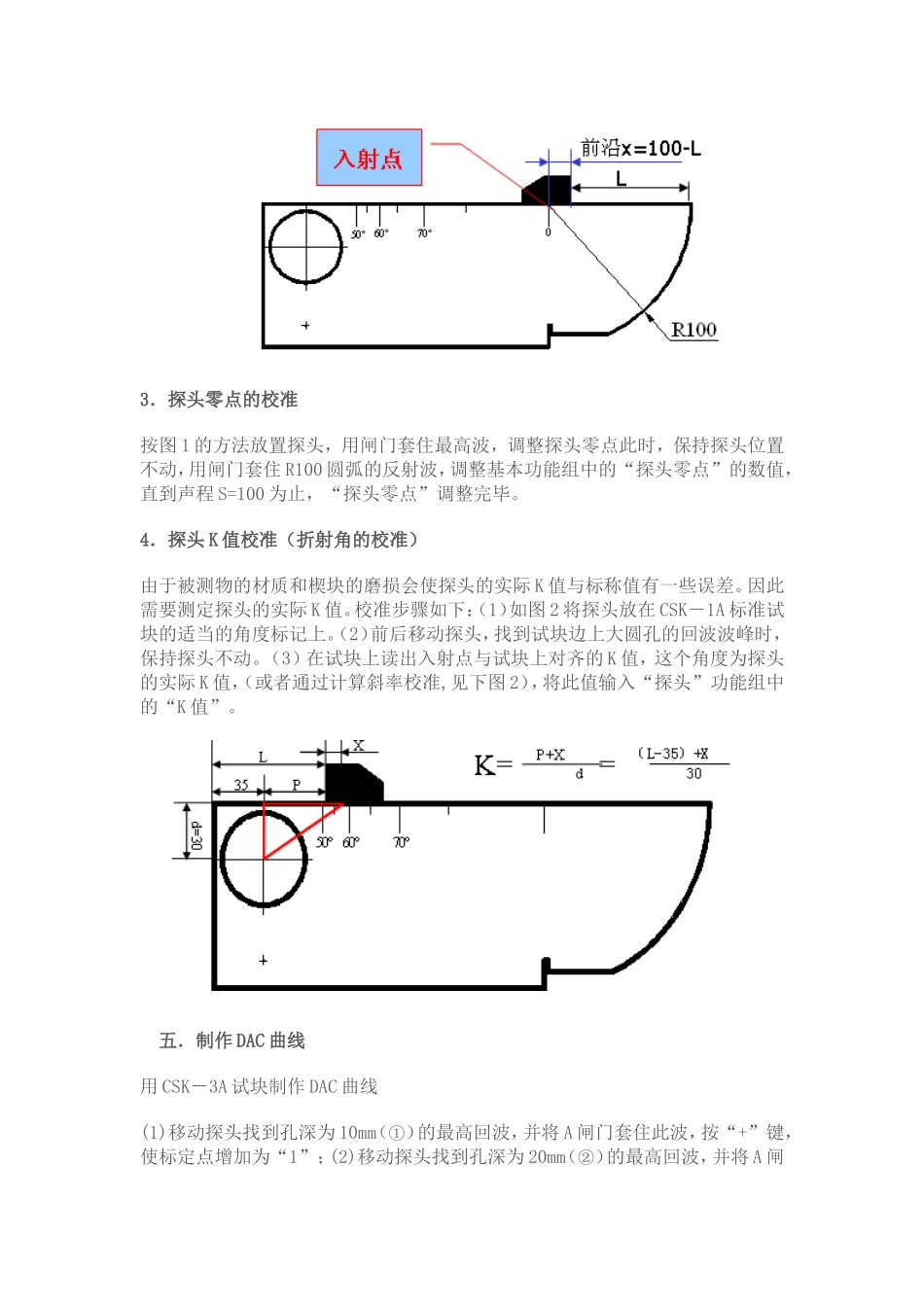

数字超声波探伤仪焊缝探伤实例/DAC曲线绘制(2010-08-0812:17:08)转载分类：超声检测探伤步骤：一、探伤前的准备工作1.数字式超声探伤仪目前市面上的探伤仪大都是数字机，数字机显示的是数字化的波形，具有检测速度快、精度高、可靠性高和稳定性好等特点。1983年德国KK公司推出了世界第一台数字超声探伤仪，采用Z80作中央处理器，但其重达10公斤，体积很大，应用时需要车载、用户爬到很高的地方来操作，不太适用于野外作业。1986年后，工业化国家的超声探伤仪得到了迅猛发展，现代数字式超声探伤仪趋向小型化和图像化方向，如国内也已推出的掌上型探伤仪，还有具有强大图像处理功能的TOFD探伤仪。这里选用的是市场上的一般的数字探伤仪。2.横波斜探头：5M13×13K23.标准试块：CSK-IB、CSK-3A4.30mm厚钢板的对接焊缝5．DAC参数：（1）DAC点数：d=5、10、15、20（mm）的4点（2）判废线偏移量：+5dB（3）定量线偏移量：-3dB（4）评定线偏移量：-9dB6．耦合剂（如：机油、水、凡士林等）二．探测面的选择焊缝一侧三．开机1．将探头和超声探伤仪连接2．开启面板开关，开机自检，约5秒钟进入探伤界面。(1)按键，使屏幕下方显示“基本”、“收发”、“闸门”、“通道”、“探头”五个功能主菜单。(2)按“F1”键，进入“基本”功能组，将“基本”功能内的“探测范围”调为“150”，将“材料声速”调为“3230”，将“脉冲移位”调为“0.0，将“探头零点”调为“0.00”。(3)按下F2键，进入“收发”功能组，将“收发”功能内的“探头方式”调为“单晶”，将“回波抑制”调为“0%”。(4)按下F3键，进入“闸门”功能组，将“闸门报警”调为“关”，将“闸门宽度”调为“20.0”，将“闸门高度”调为“50%”。（此条内容的调整可根据使用者的习惯而定）。(5)按下F4键，进入“通道”功能组，将“探伤通道”调为所需的未存储曲线的通道，如“No.1”，此时“设置调出”、“设置保存”和“设置删除”均默认显示为“关”。(6)按下F5键，进入“探头”功能组，将“探头K值”调为“0.00”，将“工件厚度”调为“50.0”，将“探头前沿”调为“0.00”，将“标度方式”为“声程”。(7)按一下键，使屏幕下方显示“增益”“DAC1”、“DAC2”“AVG1”“AVG2”五个功能主菜单。(8)按下F1键，进入“增益”功能组，将全部内容均调为“关”。9）按下F2键，进入“DAC1”功能组，将“DAC曲线”调为“开”，将“DAC标定点”调为“0”，将“显示标定”调为“开”。此时对应F3键的“DAC2”、对应F4键的“AVG1”和对应F5键的“AVG2”三个菜单均不需做任何设置；如果此时再按一下键，屏幕下方显示“B扫描”、“屏保”、“存储”、“设置”“高级”五个功能主菜单，用传统方法校准斜探头，这五个菜单也均不需做任何设置。注：进入各项功能后利用“方向键”，将亮条移动到所需调整的项，利用“＋”或“－”键调整数值。基本设置调整完毕。四．校准1．输入材料声速：3230m/s2.探头前沿校准(1)如图1所示，将探头放在CSK－1B标准试块的0位上（2）前后移动探头，使试块R100圆弧面的回波幅度最高，回波幅度不要超出屏幕，否则需要减小增益。（3）当回波幅度达到最高时，保持探头不动，在与试块“0”刻度对应的探头侧面作好标记，这点就是波束的入射点，从探头刻度尺上直接读出试块“0”刻度所对应的刻度值，即为探头的前沿值。（或用刻度尺测量图1所示L值，前沿x=100-L。），将探头前沿值输入“探头”功能内的“探头前沿”中，探头前沿测定完毕。3．探头零点的校准按图1的方法放置探头，用闸门套住最高波，调整探头零点此时，保持探头位置不动，用闸门套住R100圆弧的反射波，调整基本功能组中的“探头零点”的数值，直到声程S=100为止，“探头零点”调整完毕。4．探头K值校准（折射角的校准）由于被测物的材质和楔块的磨损会使探头的实际K值与标称值有一些误差。因此需要测定探头的实际K值。校准步骤如下：（1）如图2将探头放在CSK－1A标准试块的适当的角度标记上。（2）前后移动探头，找到试块边上大圆孔的回波波峰时，保持探头不动。（3）在试块上读出入射点与试块上对齐的K值，这个角度为探头的实际K值，（或者通过计算斜率校准,...
