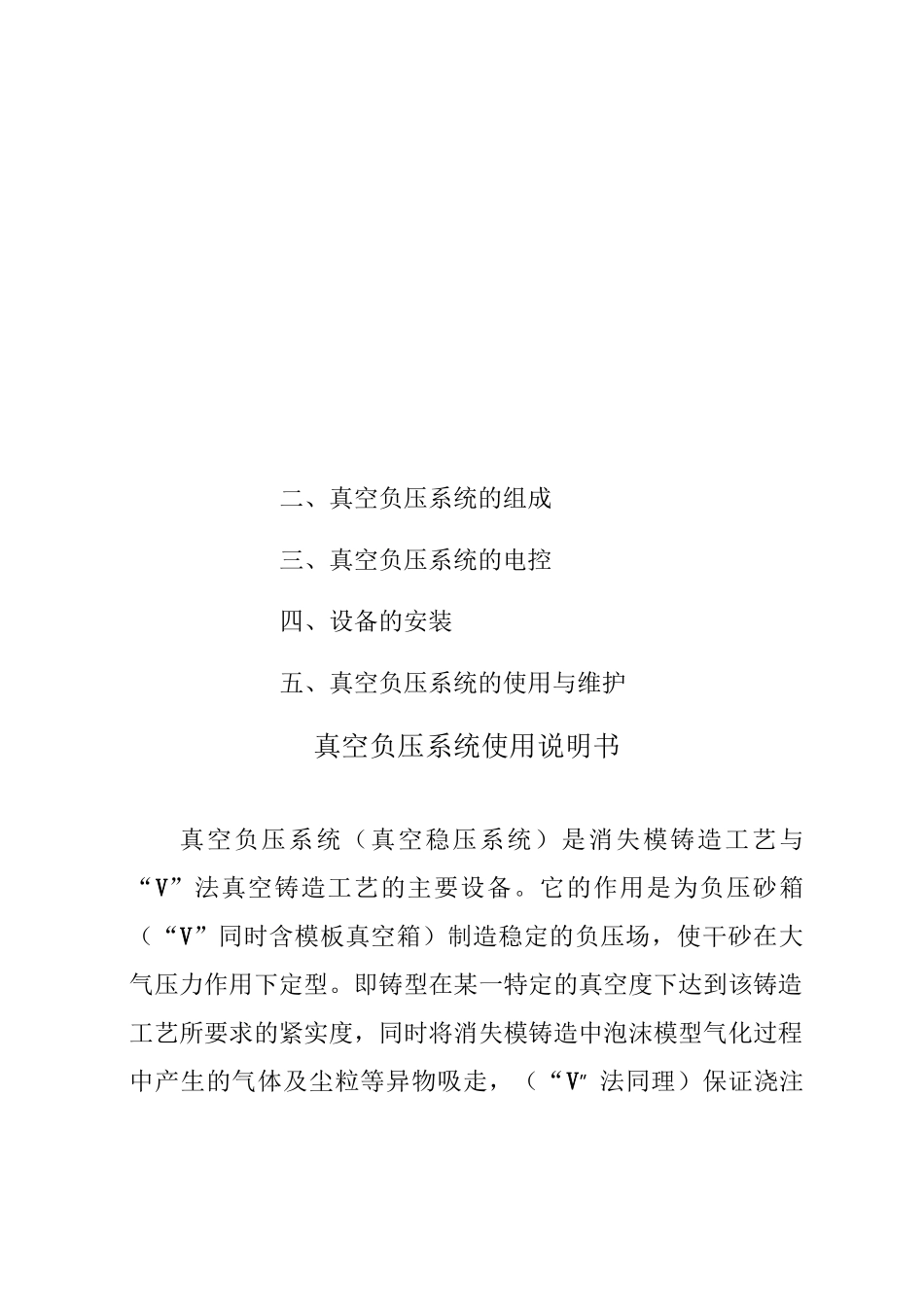

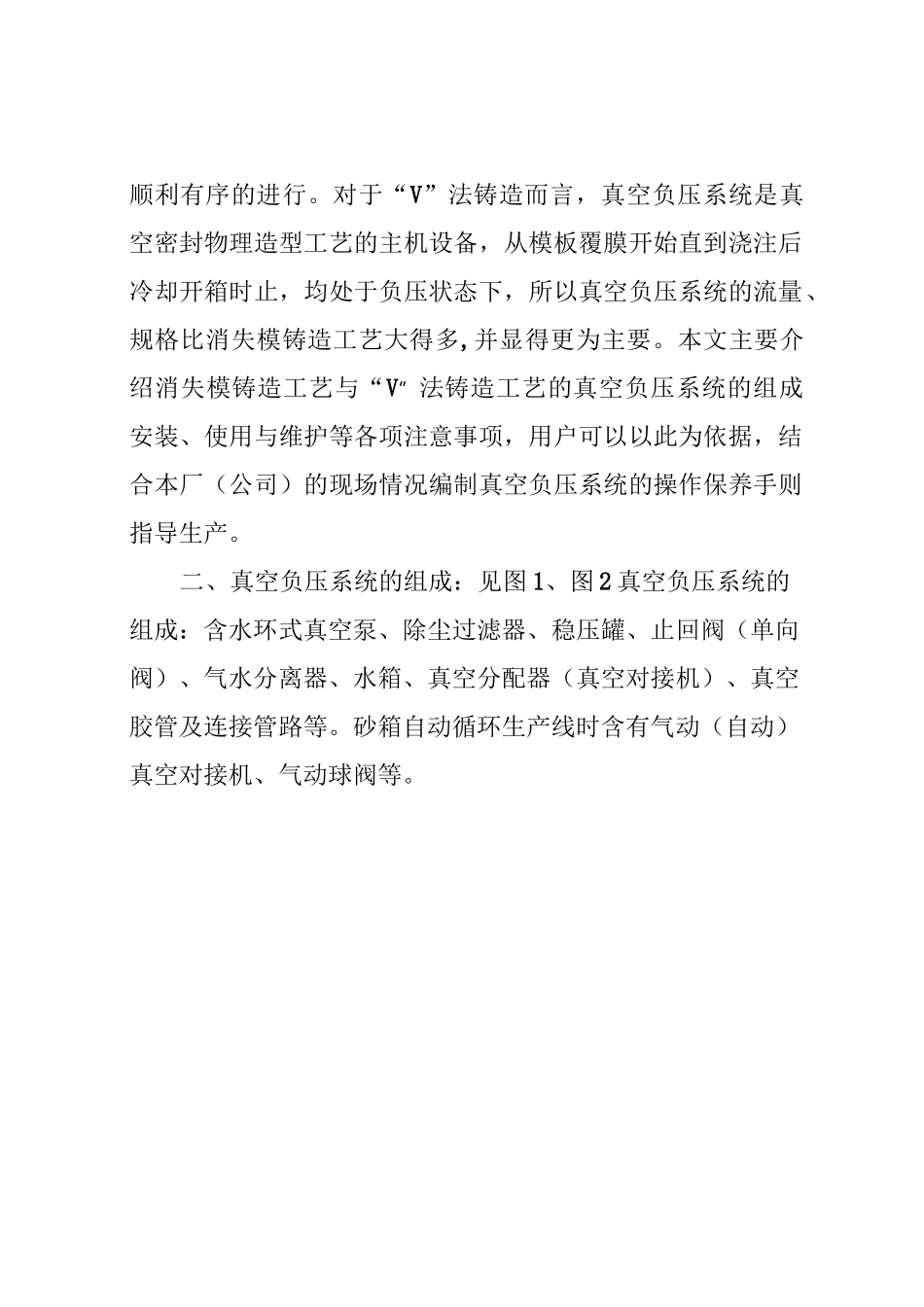

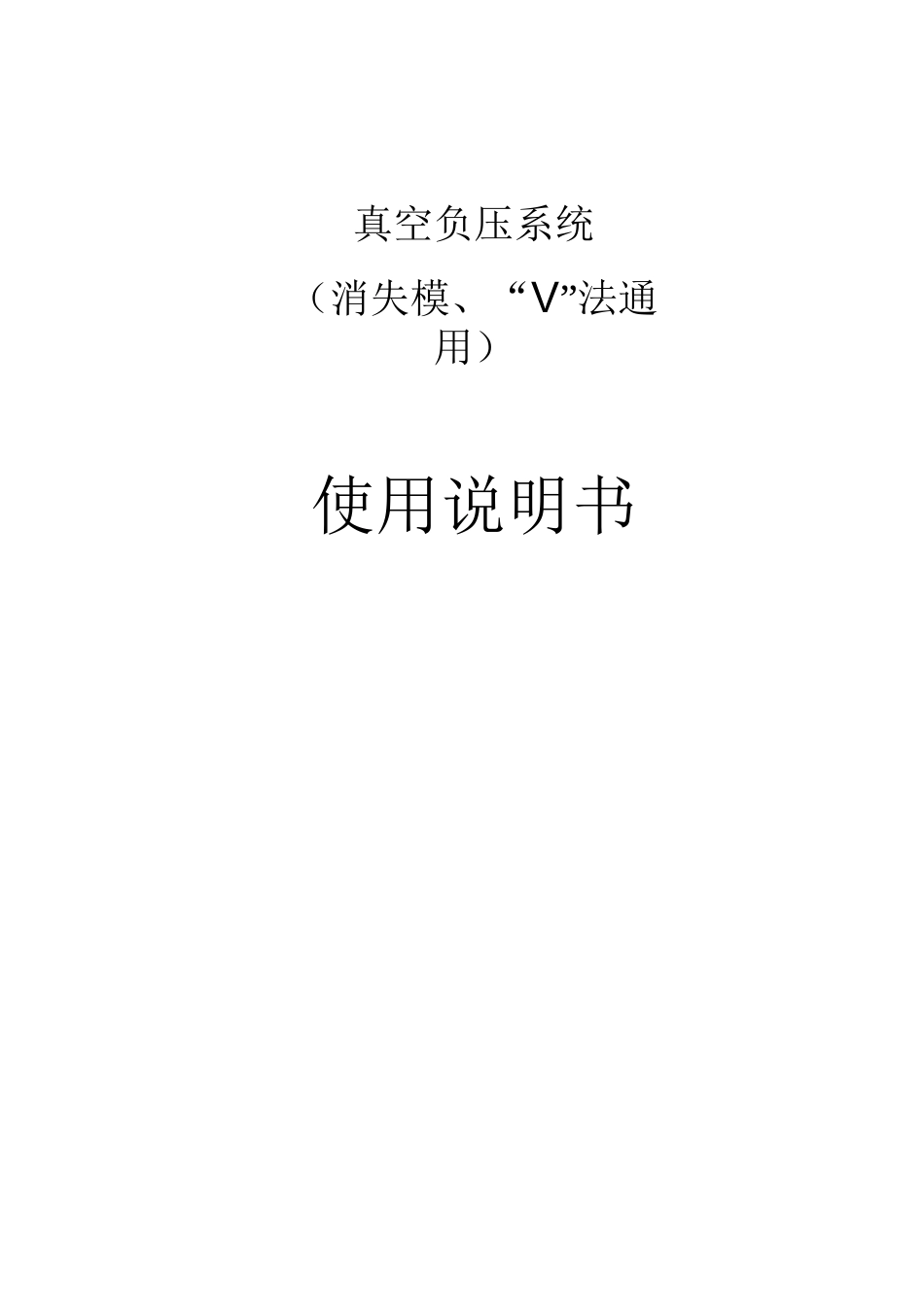

真空负压系统（消失模、“V”法通用）使用说明书二、真空负压系统的组成三、真空负压系统的电控四、设备的安装五、真空负压系统的使用与维护真空负压系统使用说明书真空负压系统（真空稳压系统）是消失模铸造工艺与“V”法真空铸造工艺的主要设备。它的作用是为负压砂箱（“V”同时含模板真空箱）制造稳定的负压场，使干砂在大气压力作用下定型。即铸型在某一特定的真空度下达到该铸造工艺所要求的紧实度，同时将消失模铸造中泡沫模型气化过程中产生的气体及尘粒等异物吸走，（“V”法同理）保证浇注顺利有序的进行。对于“V”法铸造而言，真空负压系统是真空密封物理造型工艺的主机设备，从模板覆膜开始直到浇注后冷却开箱时止，均处于负压状态下，所以真空负压系统的流量、规格比消失模铸造工艺大得多,并显得更为主要。本文主要介绍消失模铸造工艺与“V”法铸造工艺的真空负压系统的组成安装、使用与维护等各项注意事项，用户可以以此为依据，结合本厂（公司）的现场情况编制真空负压系统的操作保养手则指导生产。二、真空负压系统的组成：见图1、图2真空负压系统的组成：含水环式真空泵、除尘过滤器、稳压罐、止回阀（单向阀）、气水分离器、水箱、真空分配器（真空对接机）、真空胶管及连接管路等。砂箱自动循环生产线时含有气动（自动）真空对接机、气动球阀等。DDDDDDDDDDD第页共页消失模真空系统示意图图列：-水管路2.1、真空负压系统的型号、规格及技术参数：表12.2.2稳压罐：见图示。稳压罐是一个密封的容器。主要是用于稳定真空负压系统的压力，缓冲系统压力波动对造型、浇注工作的影响，进而保证消失模或“V”法铸造工艺顺利有序的进行。如果是稳压及除尘连体的结构时，也可以同时起到除尘、稳压的作用，起到了很好的保护真空泵的效果。稳压罐的容积过小稳压效果便差，稳压罐容积太大，则使系统从启动到可使用的时间过长，动力消耗大，占地面积也大。2.2.3、湿法除尘器：湿法除尘器的工作原理为从砂箱抽出的含有微量的砂粒及粉尘气体，在经过该容器的水浴作用下处理掉，不使这些砂粒及含尘气体进入真空泵，进而减少对真空泵的磨损，起到保护真空泵的效果。原则上该容器就是一个水浴除尘器，其除尘效率可达到上。该除尘器下设罐底阀定期放水，放掉沉积的砂粒及粉尘。2.2.4、止回阀（单向阀）：真空负压系统正常运行中，因突然停电或其它突然停机因素，可造成工作水迅速回流到真空负压系统中，轻者使稳压罐积水减少容积，重者可回流到砂箱中。如遇浇注时可引起爆炸伤人，所以在本系统中进气管路上装有止回阀，防止水的回流，以杜绝事故的发生。2.2.5、气水分离器：气水分离器的作用是在真空泵正常运行时，泵体内的部分水随气体排出，此部分水不能排向空中，故须将此部分气水分离后，余气排空，水可以回用。当选用DDDDDDDDDDD第页共页2BEA-303真空泵时，泵体本身有气水分离的功能。2.2.6、水箱：水箱在真空负压系统中起到为真空泵储存水及供水的功能，可避免自来水直接连到真空泵而不方便控制，当真空泵直接用气水分离器供水时，水箱可向气水分离器直接供水，以保证气水分离器在溢流状态下工作。2.2.7、真空分配器2.2.7.1、消失模用真空分配器（见图3）：是真空负压系统直接连接砂箱的插头，由真空胶管经球阀与真空负压系统相接，每个插头由一个手动球阀控制开关。消失模真空分配器每套分为四工位、六工位、八工位、十工位不等，（每工位均由一件球阀单独开关）每套分配器上安装一件〜真空表一块，以显示其真空度。真空度的调节是用每套真空分配器上的其中一个工位上的球阀的开启程度不同进行调节吸气量，进而达到即定的真空度。消失模真空分配器真空胶管的通径分别为e内、e内（两种，分别配用％”和”球阀。227.2、“”法铸造真空分配器（见图）：是用来连接模板真空箱（覆膜）和砂箱用的插头，同样用真空胶管经球阀与真空负压系统相接。“”法用的真空分配器每套分〜工位不等，各套真空分配器按既定距离与地下的真空管路相接，并根据需要及车间现场情况布置。真空分配器的数量不一，依设计为准，DDDDDDDDDDD第页共页同样每套真空分配器均安装一件〜真空表一块，以显示其...
