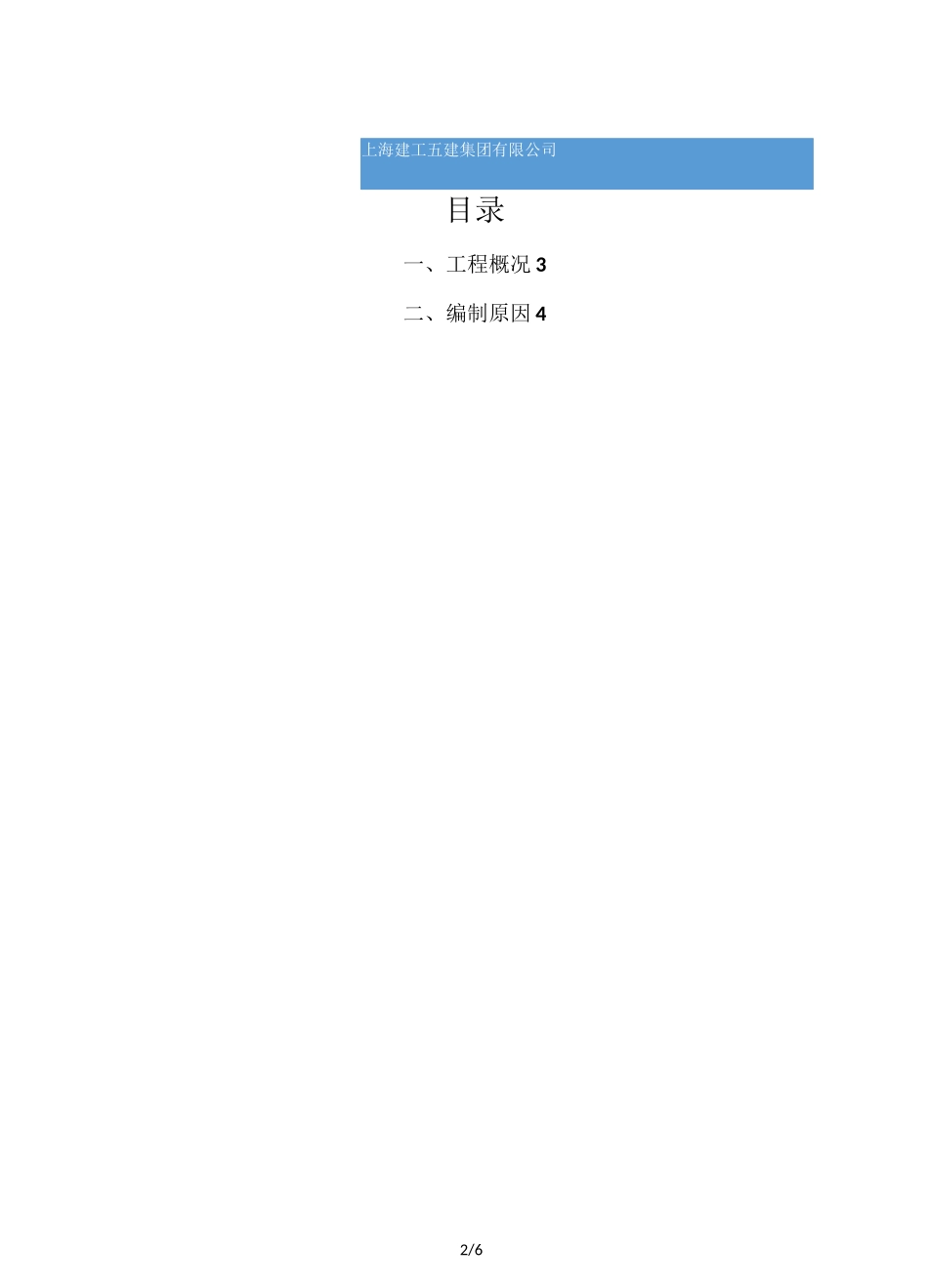

编制人：程方晨2/6上海建工五建集团有限公司目录一、工程概况3二、编制原因43/6三、编制依据4四、搭设措施44/6临时通道搭设方案一、工程概况工程名称：虹漕路41号工业研发楼项目。工程地点：上海市徐汇区虹漕路41号，宜山路805号。工程规模：总建筑面积约79435.4m2，其中地上58645.8m2，地下20789.6m2。结构形式：本工程地下室为钢筋混凝土框架结构，塔楼部分基础为桩筏—承台基础，纯地下室部分为抗拔桩—筏板基础，桩基分为钻孔灌注桩、方桩及PHC管桩，基础底板厚度为500mm，柱下承台1100厚，底板面标高为-6.85m。本工程地下室属于超长结构，设置后浇带，其宽度0.8m。建设单位：上海仪电（集团）有限公司监理单位：上海建科工程咨询有限公司设计单位：上海申元岩土设计有限公司（围护）悉地国际设计顾问（深圳）有限公司（主体）施工单位：上海建工五建集团有限公司序号房屋名称地上建筑面积（m2）地下建筑面积（m2）结构形式层数（层）建筑高度（m）1A202工业研发楼12824.4318.5框架剪力墙939.752A203工业研发楼5973.80框架剪力墙835.753A204工业研发楼3808.60框架523.754A205工业研发楼2524.80框架523.755A206工业研发楼14815.612070框架剪力墙939.756A301工业研发楼27010框架523.757A302工业研发楼2729.80框架523.755/68A303工业研发楼5151.60框架剪力墙731.759A304工业研发楼6212.67479框架剪力墙835.7510110kV上澳变电站15381022框架212.1本工程建筑工程等级为一类，抗震设防烈度为七度，建筑防火等级为地上二级、地下一级，屋面防水等级为高层I级、多层II级，地下室防水等级为一级。二、编制原因本工程基坑为深大基坑，施工人员下到基坑设有两条临时通道，同时本工程设有三台塔吊，从基坑到塔吊平台各设有一条临时通道，五条临时通道都用48X3.0mm钢管搭设。为保障临时通道的适用性和安全性，特编制本方案。三、编制依据(1)、《建筑施工扣件式钢管脚手架安全技术规范》JGJ1302011(2)、《建筑施工高处作业安全技术规范》JGJ802011(3)、《建筑结构荷载规范》GB500092012(4)、《钢结构设计规范》GB500172014(5)、《钢管扣件式模板垂直支撑系统安全技术规程》(DG/TJ081620)；四、搭设措施临时通道各踏步之间竖向间距均为350mm,水平间距为15mm〜20mm,休息平台尺寸为1000X1000mm,栏杆高度为1200mm。基坑各部位临时通道布置如下图所示：6/6■-I9rrJ2038-LE5CI20D8碱2=t1200立面］?1平面图MUaXXJ^DOO^WOrnm图一1#塔吊临时通道图二2#塔吊临时通道7/6图三3#塔吊临时通道
