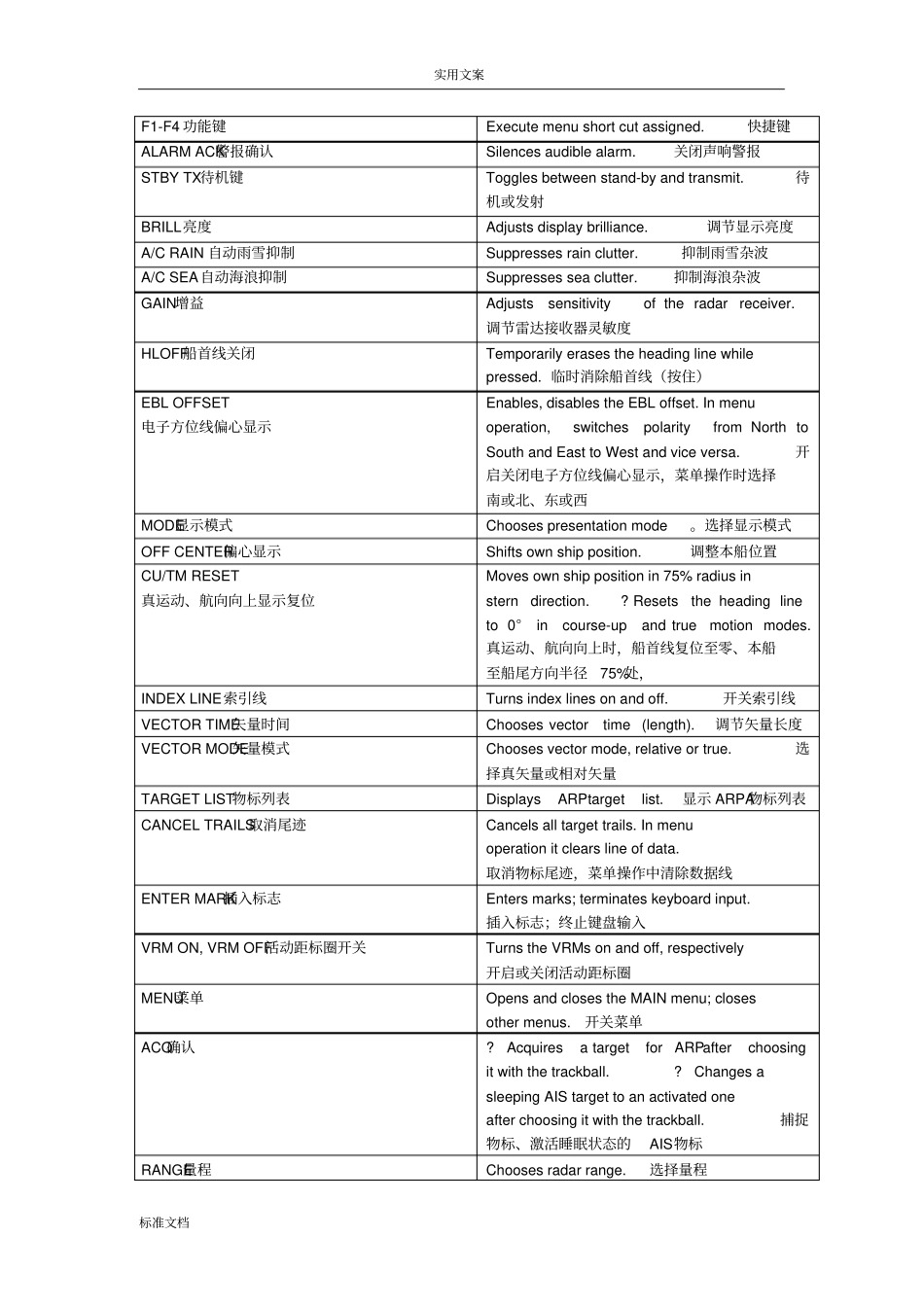

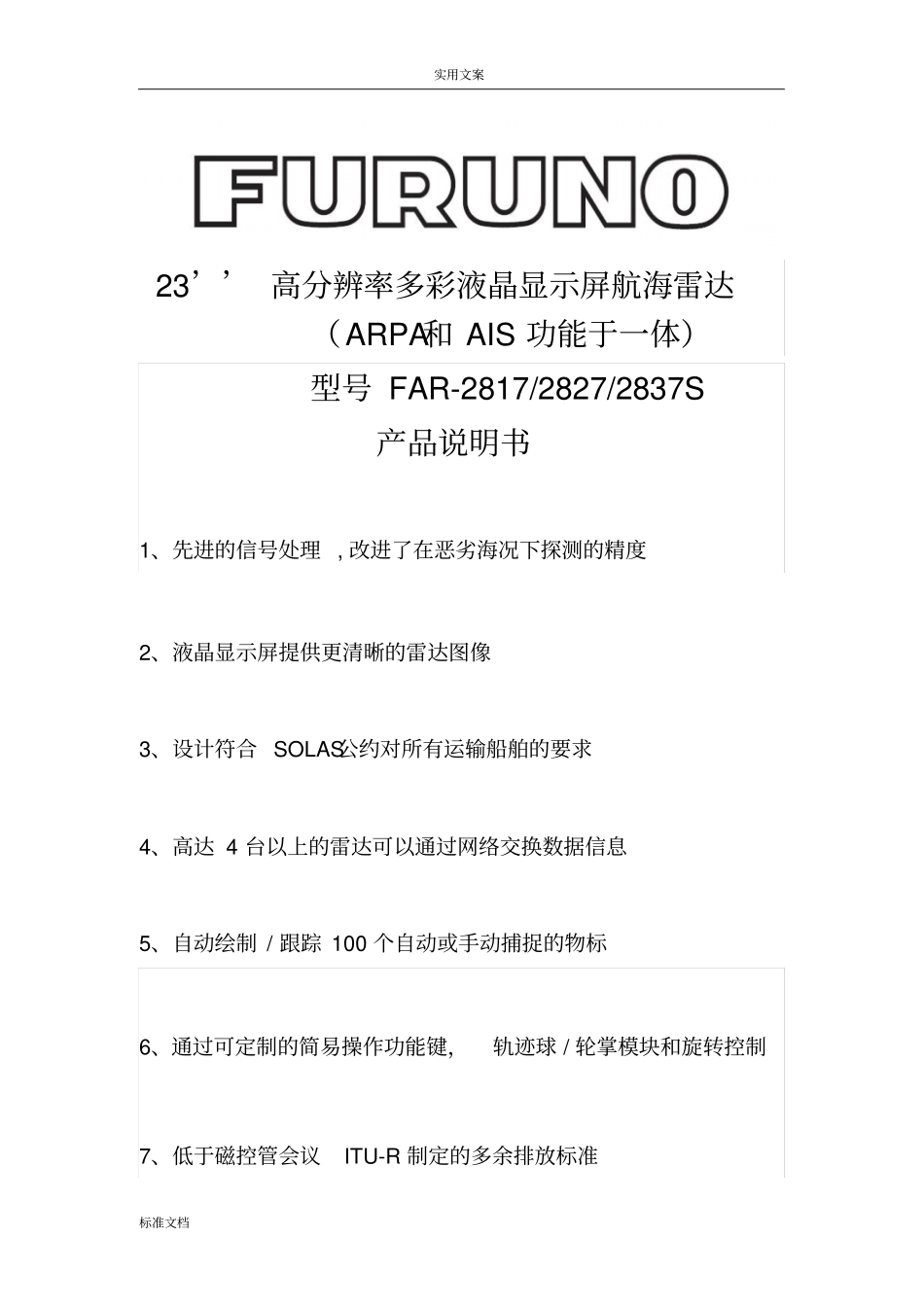

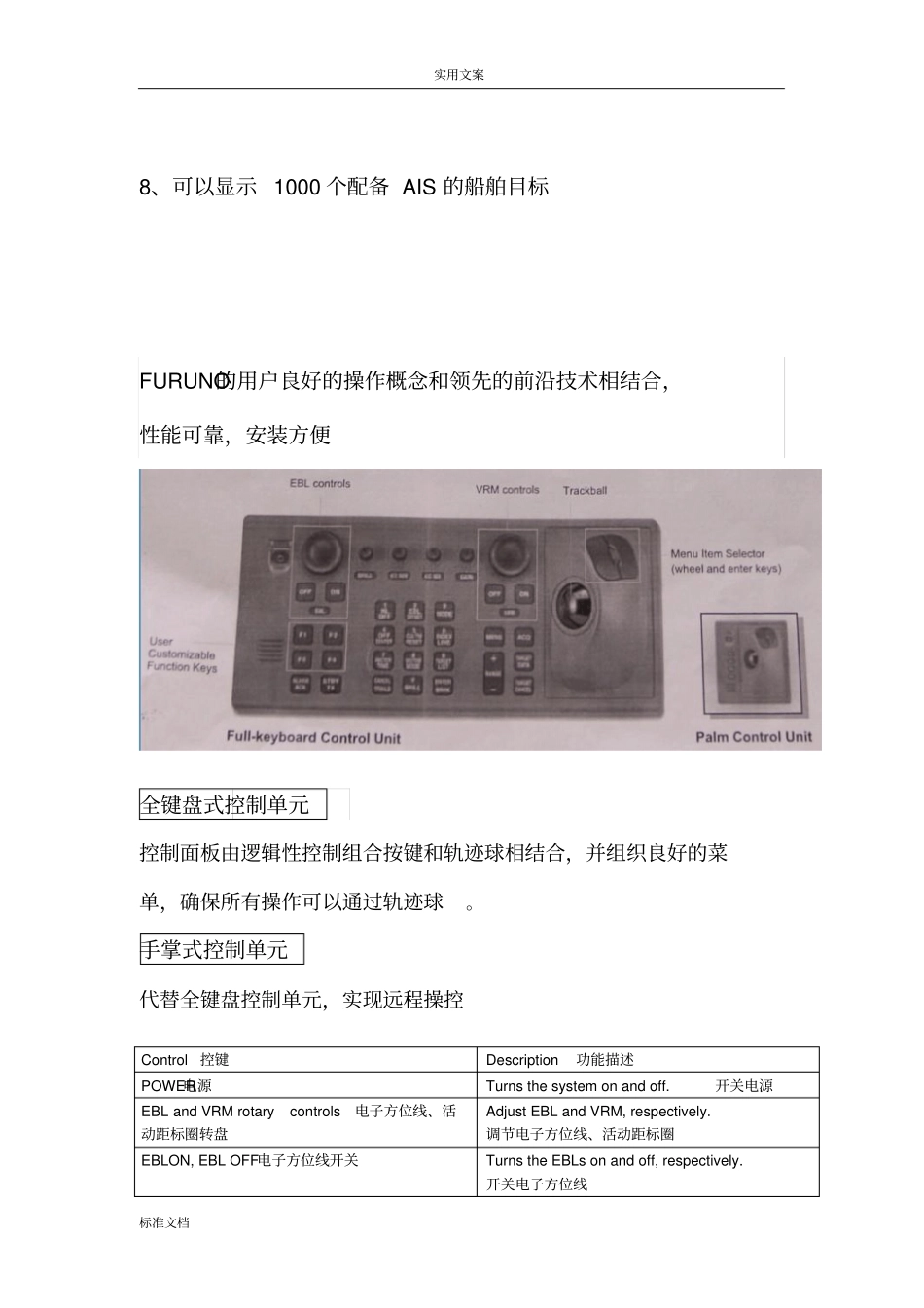

实用文案标准文档23’’高分辨率多彩液晶显示屏航海雷达(ARPA和AIS功能于一体)型号FAR-2817/2827/2837S产品说明书1、先进的信号处理,改进了在恶劣海况下探测的精度2、液晶显示屏提供更清晰的雷达图像3、设计符合SOLAS公约对所有运输船舶的要求4、高达4台以上的雷达可以通过网络交换数据信息5、自动绘制/跟踪100个自动或手动捕捉的物标6、通过可定制的简易操作功能键,轨迹球/轮掌模块和旋转控制7、低于磁控管会议ITU-R制定的多余排放标准实用文案标准文档8、可以显示1000个配备AIS的船舶目标FURUNO的用户良好的操作概念和领先的前沿技术相结合,性能可靠,安装方便全键盘式控制单元控制面板由逻辑性控制组合按键和轨迹球相结合,并组织良好的菜单,确保所有操作可以通过轨迹球。手掌式控制单元代替全键盘控制单元,实现远程操控Control控键Description功能描述POWER电源Turnsthesystemonandoff.开关电源EBLandVRMrotarycontrols电子方位线、活动距标圈转盘AdjustEBLandVRM,respectively.调节电子方位线、活动距标圈EBLON,EBLOFF电子方位线开关TurnstheEBLsonandoff,respectively.开关电子方位线实用文案标准文档F1-F4功能键Executemenushortcutassigned.快捷键ALARMACK警报确认Silencesaudiblealarm.关闭声响警报STBYTX待机键Togglesbetweenstand-byandtransmit.待机或发射BRILL亮度Adjustsdisplaybrilliance.调节显示亮度A/CRAIN自动雨雪抑制Suppressesrainclutter.抑制雨雪杂波A/CSEA自动海浪抑制Suppressesseaclutter.抑制海浪杂波GAIN增益Adjustssensitivityoftheradarreceiver.调节雷达接收器灵敏度HLOFF船首线关闭Temporarilyerasestheheadinglinewhilepressed.临时消除船首线(按住)EBLOFFSET电子方位线偏心显示Enables,disablestheEBLoffset.Inmenuoperation,switchespolarityfromNorthtoSouthandEasttoWestandviceversa.开启关闭电子方位线偏心显示,菜单操作时选择南或北、东或西MODE显示模式Choosespresentationmode。选择显示模式OFFCENTER偏心显示Shiftsownshipposition.调整本船位置CU/TMRESET真运动、航向向上显示复位Movesownshippositionin75%radiusinsterndirection.?Resetstheheadinglineto0°incourse-upandtruemotionmodes.真运动、航向向上时,船首线复位至零、本船至船尾方向半径75%处,INDEXLINE索引线Turnsindexlinesonandoff.开关索引线VECTORTIME矢量时间Choosesvectortime(length).调节矢量长度VECTORMODE矢量模式Choosesvectormode,relativeortrue.选择真矢量或相对矢量TARGETLIST物标列表DisplaysARPtargetlist.显示ARPA物标列表CANCELTRAILS取消尾迹Cancelsalltargettrails.Inmenuoperationitclearslineofdata.取消物标尾迹,菜单操作中清除数据线ENTERMARK插入标志Entersmarks;terminateskeyboardinput.插入标志;终止键盘输入VRMON,VRMOFF活动距标圈开关TurnstheVRMsonandoff,respectively开启或关闭活动距标圈MENU菜单OpensandclosestheMAINmenu;closesothermenus.开关菜单ACQ确认?AcquiresatargetforARPafterchoosingitwiththetrackball.?ChangesasleepingAIStargettoanactivatedoneafterchoosingitwiththetrackball.捕捉物标、激活睡眠状态的AIS物标RANGE量程Choosesradarrange.选择量程实用文案标准文档TARGETDATA物标数据DisplaystargetdataforARPorAIStargetchosenwiththetrackball.显示ARPA或AIS物标数据TARGETCANCEL物标取消CancelstrackingonARP,AISorreferencetargetchosenwiththetrackball.清除ARPA或AIS物标革命性的far-28x7系列X和S波段雷达是FURUNO50年的海洋电子经验和先进的计算机技术的结果。本系列是满足国际海事组织的严格标准(IMO)为所有船舶研制的。显示单元采用23.1“液晶显示器,提供了一种有效的大于340毫米直径的图片。高级扩展图形阵列显示器提供了更清晰的雷达图像,可以在任何光照条件下轻松观察,有白天和黑夜两种背景颜色可供选择。不同的颜色被用于标志、符号和文本,更方便于用户操作。目标检测是通过复杂的信号处理增强技术。两个警戒区可以在任何量程和区域内设置,满足用户要求。其他船舶的运动是通过先...
