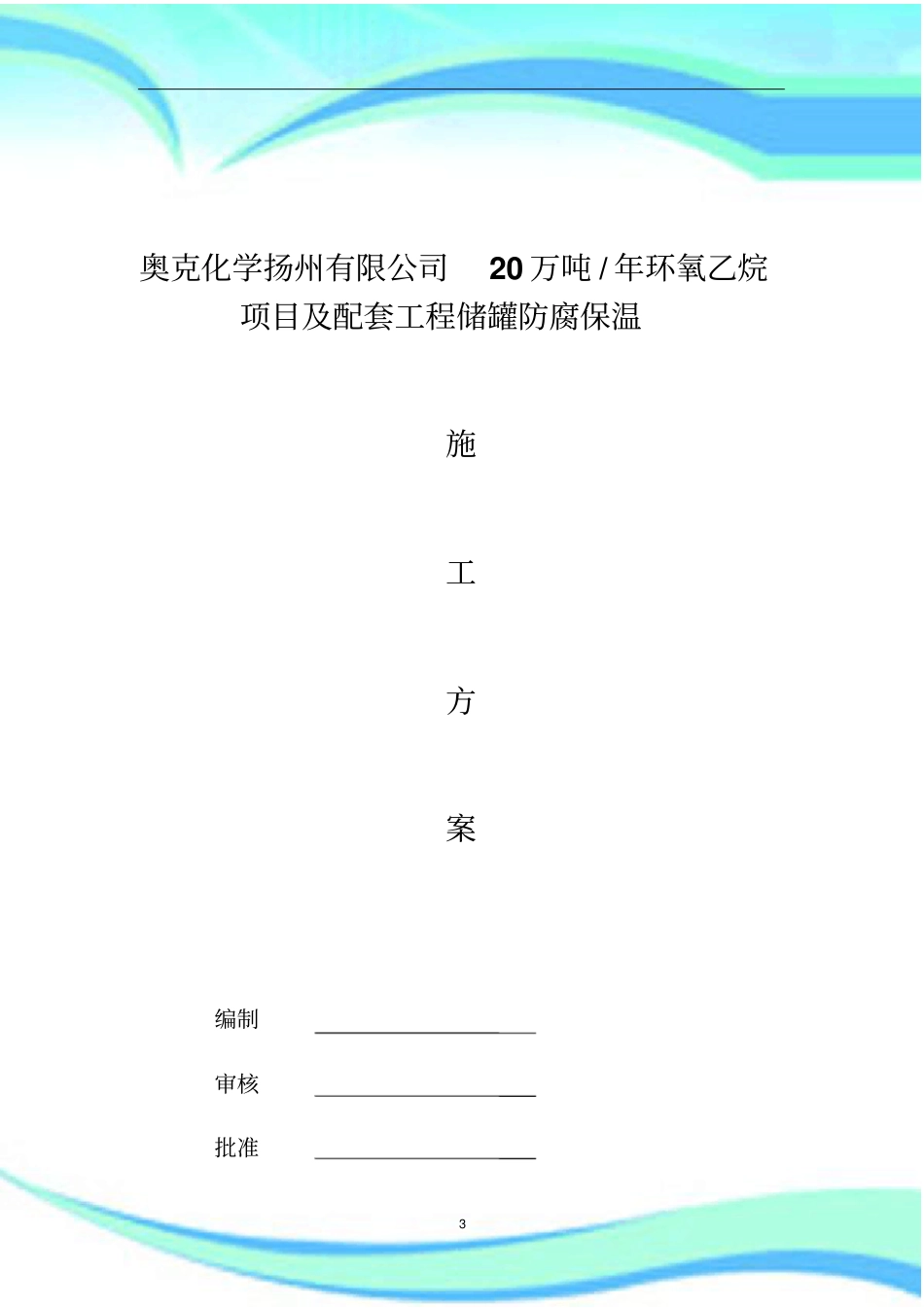

F储罐保温施工方案2————————————————————————————————作者：————————————————————————————————日期：3奥克化学扬州有限公司20万吨/年环氧乙烷项目及配套工程储罐防腐保温施工方案编制审核批准4江安集团仪征分公司二0一四年三月二十日目录一、编制说明二、工程概况三、编制依据四、工程特点五、主要实物工程量六、施工准备及过程七、质量保证措施八、安全技术措施九、主要施工机具十、主要耗材5十一、脚手架使用量一、编制说明本方案适用于奥克化学扬州有限公司20万吨/年环氧乙烷项目及配套工程的消防水罐、剧毒品罐组、环氧乙烷罐组（球罐）、乙氧基化成品罐组、乙氧基化原料罐组的保温施工。二、工程概况本工程：消防水站2台5000立方米储罐、1台50立方生活给水罐；剧毒品罐组1台100立方米储罐，2台200立方米储罐；环氧乙烷罐组（球罐）2台650立方米球罐；乙氧基化成品罐组9台800立方米6储罐；乙氧基化原料罐组2台800立方米储罐、1台液碱储罐。除2台消防水储罐及2台球罐、1台给水罐、1台液碱储罐为碳钢外，其余均为不锈钢储罐。三、编制依据1、2008-3E-JXO/00-28《浮顶原油储罐保温结构》2、SH3010-2000《石油化工企业设备和管道隔热技术规范》3、GB50126-2008《工业设备及管道绝热工程施工及验收规范》4、变更图及业主有关文件四、工程特点1、几个罐区相距较远，管理较分散，材料搬运比较困难。2、岩棉保温材料比较软，容易松散，堆放难度大，文明施工不易管理。3，高空作业较多，对脚手架搭设要求比较高。五、主要实物量（保温、保冷）序号位号材料名称规格单位单台数量总量1T28501A/B岩棉板δ=60㎡16503300㎡彩钢板δ=0．6㎡19003800㎡2T28502岩棉板δ=60㎡7272㎡彩钢板δ=0．6㎡9595㎡73V-1721离心玻璃棉δ=60㎡120120㎡铝合金薄板δ=0．8㎡140140㎡4V-1722、V-1723离心玻璃棉δ=60㎡190380㎡铝合金薄板δ=0．8㎡220440㎡5V-1801、V-1802A/B、V-1803A/B、V-1804A/BV-1805A/B离心玻璃棉δ=90㎡4704230㎡铝合金薄板δ=0．8㎡6505850㎡6V-1701离心玻璃棉δ=90㎡9090㎡铝合金薄板δ=0．8㎡130130㎡7V-1703A/B离心玻璃棉δ=90㎡470940㎡铝合金薄板δ=0．8㎡6501300㎡8V-801A/B泡沫玻璃δ=110㎡750不锈钢薄板δ=0．6㎡1100㎡9E-801泡沫玻璃δ=80㎡1010㎡不锈钢薄板δ=0．6㎡1414㎡10E-802A/B泡沫玻璃δ=80㎡1818㎡不锈钢薄板δ=0．6㎡1326㎡六、施工准备及过程1、施工工序：材料采购材料报验脚手架搭设保温支撑圈安装防腐补漆保温岩棉安装彩钢瓦（铝板、不锈钢薄板）下料滚边彩钢瓦（铝板、不锈钢薄板）安装验收2、区域施工顺序消防水储罐剧毒品罐组乙氧基化成品罐组乙氧基8化原料罐组环氧乙烷罐组（球罐）3、施工管理网络项目部成立专门的储罐防腐保温小组，由项目经理牵头，公司质量部参与管理：项目负责分公司负责施工技术保温负责项目安全施工班组94、脚手架的施工4．1脚手架的选用4．1．1架设人员在使用前应对各种架设材料进行检查，确认合格后才能使用。4．1．2如有下列情况下禁止使用：钢管严重腐蚀、裂缝、减薄、弯曲变形，扣件脆裂、罗纹锈蚀等缺陷。4．1．3脚手架应选用￠48-51壁厚不水于3．5mm的钢管，脚手板应选用200mm-300mm，厚度不小于40mm，长度在3m-4m坚韧木板；不得使用腐朽，有横伤的木板作为跳板使用。4．2脚手架的搭设4．2．1从事脚手架搭设人员必须经过安全培训，持有操作证，经过体检合格后才可以进行作业。4．2．2脚手架搭设应同时搭设二台以上，便于施工作业班组的不间断施工。脚手架矿管离罐壁的距离，应以不防碍保温施工为准，一般10情况下立杆离罐壁400mm为宜。横杆高度每圈不大于2000mm，但不能小于1800mm，以人操作不碰头为准。4．2．2架子工在施工过程中，应在下方拉好警戒绳，并派专人监护。在作业过程中，不得随意往下乱扔钢管、扣件。当天下班前一定要检查有无没有紧完的扣件、及未绑扎好的跳板，一定要将这些隐患处理好才可以下班。4．2．3脚手架搭设必须符合以下要求：脚手架的间距符合行业标准；脚手架的基点和依附构件必须坚实可靠，从地面搭设时，地基应经过夯实整平，应在...
