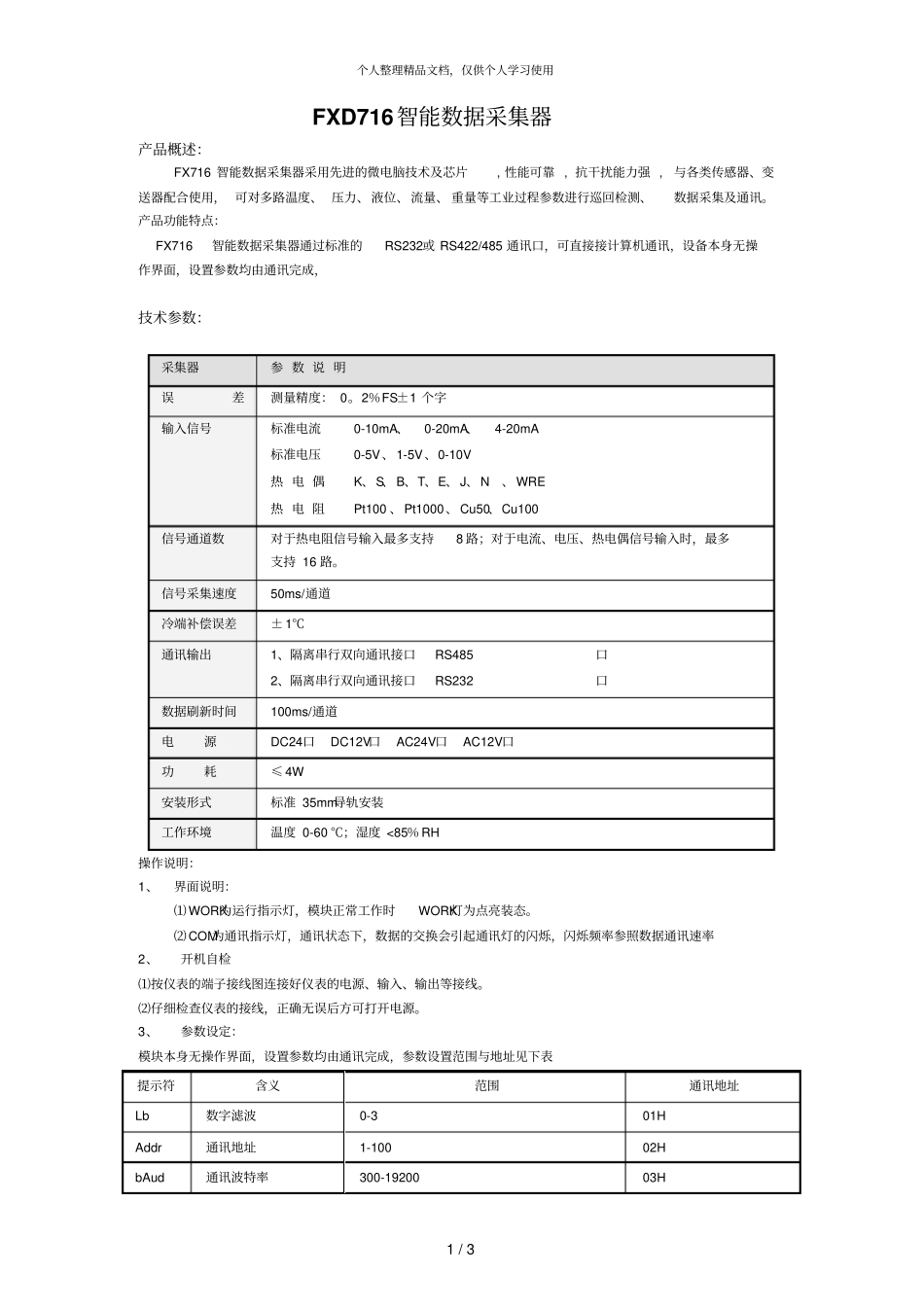

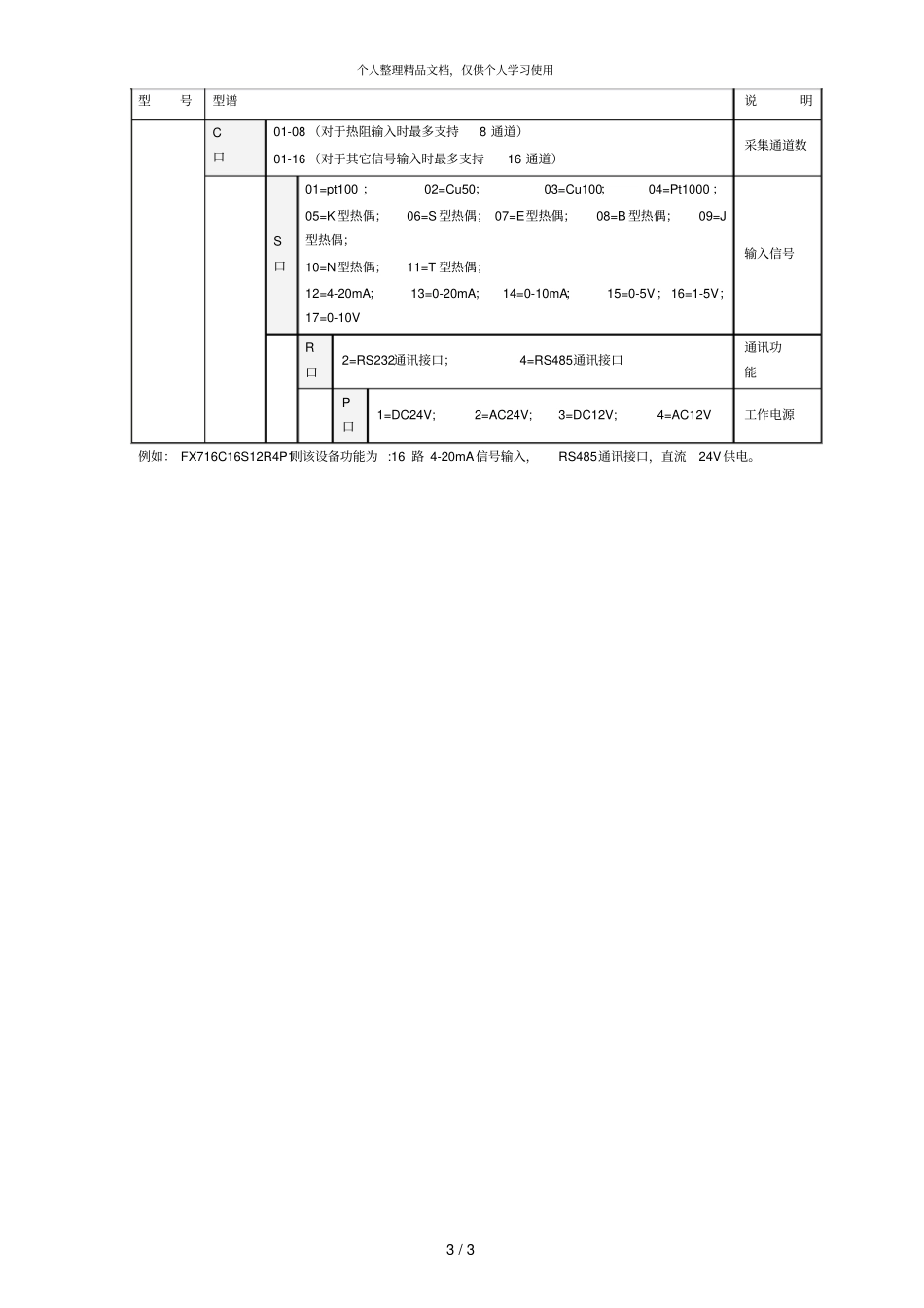

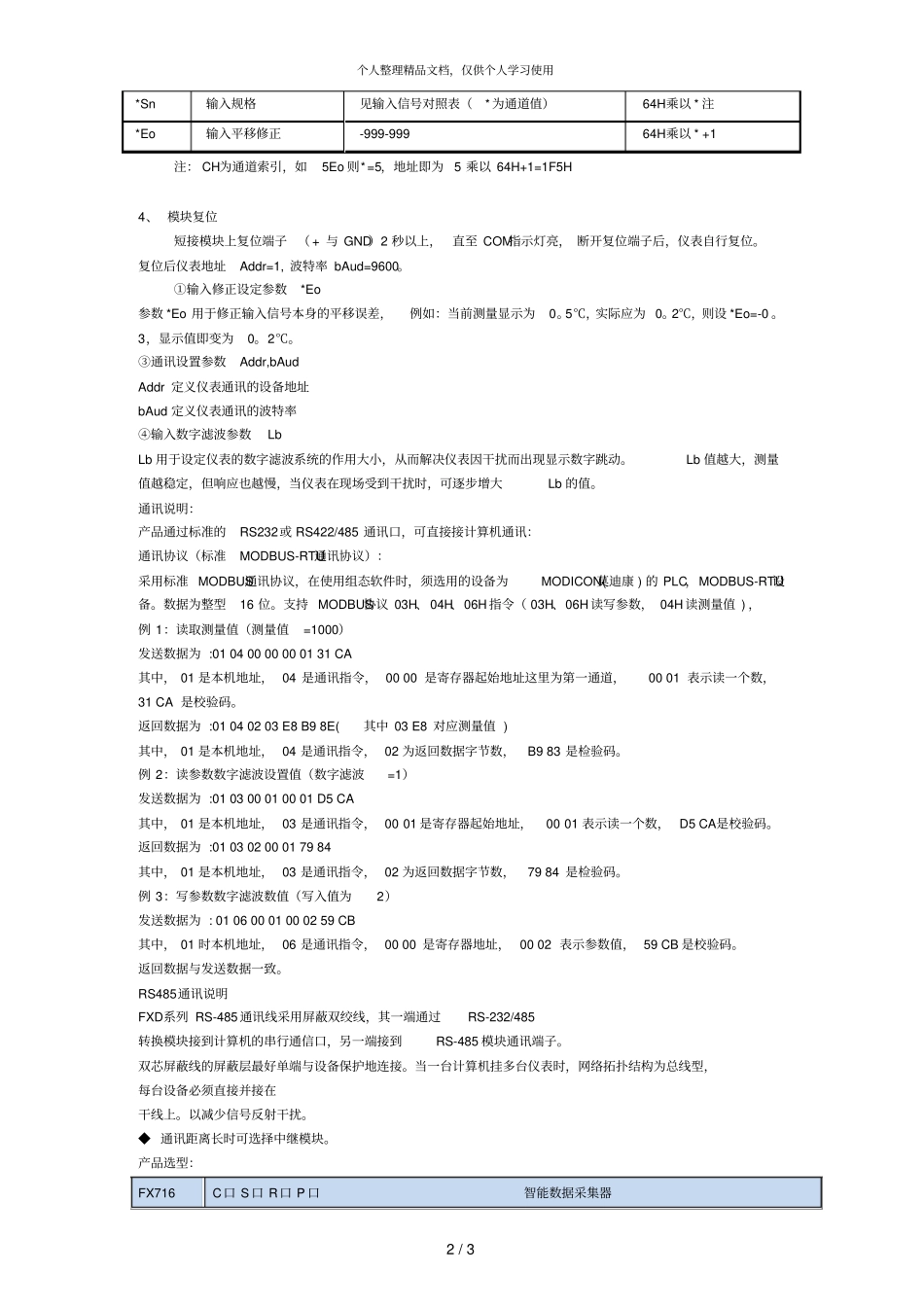

个人整理精品文档，仅供个人学习使用1/3FXD716智能数据采集器产品概述：FX716智能数据采集器采用先进的微电脑技术及芯片,性能可靠,抗干扰能力强,与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、数据采集及通讯。产品功能特点：FX716智能数据采集器通过标准的RS232或RS422/485通讯口，可直接接计算机通讯，设备本身无操作界面，设置参数均由通讯完成，技术参数：采集器参数说明误差测量精度：0。2％FS±1个字输入信号标准电流0-10mA、0-20mA、4-20mA标准电压0-5V、1-5V、0-10V热电偶K、S、B、T、E、J、N、WRE热电阻Pt100、Pt1000、Cu50、Cu100信号通道数对于热电阻信号输入最多支持8路；对于电流、电压、热电偶信号输入时，最多支持16路。信号采集速度50ms/通道冷端补偿误差±1℃通讯输出1、隔离串行双向通讯接口RS485口2、隔离串行双向通讯接口RS232口数据刷新时间100ms/通道电源DC24口DC12V口AC24V口AC12V口功耗≤4W安装形式标准35mm导轨安装工作环境温度0-60℃；湿度<85％RH操作说明：1、界面说明：⑴WORK为运行指示灯，模块正常工作时WORK灯为点亮装态。⑵COM为通讯指示灯，通讯状态下，数据的交换会引起通讯灯的闪烁，闪烁频率参照数据通讯速率2、开机自检⑴按仪表的端子接线图连接好仪表的电源、输入、输出等接线。⑵仔细检查仪表的接线，正确无误后方可打开电源。3、参数设定：模块本身无操作界面，设置参数均由通讯完成，参数设置范围与地址见下表提示符含义范围通讯地址Lb数字滤波0-301HAddr通讯地址1-10002HbAud通讯波特率300-1920003H个人整理精品文档，仅供个人学习使用2/3*Sn输入规格见输入信号对照表（*为通道值）64H乘以*注*Eo输入平移修正-999-99964H乘以*+1注：CH为通道索引，如5Eo则*=5，地址即为5乘以64H+1=1F5H4、模块复位短接模块上复位端子（+与GND）2秒以上，直至COM指示灯亮，断开复位端子后，仪表自行复位。复位后仪表地址Addr=1,波特率bAud=9600。①输入修正设定参数*Eo参数*Eo用于修正输入信号本身的平移误差，例如：当前测量显示为0。5℃，实际应为0。2℃，则设*Eo=-0。3，显示值即变为0。2℃。③通讯设置参数Addr,bAudAddr定义仪表通讯的设备地址bAud定义仪表通讯的波特率④输入数字滤波参数LbLb用于设定仪表的数字滤波系统的作用大小，从而解决仪表因干扰而出现显示数字跳动。Lb值越大，测量值越稳定，但响应也越慢，当仪表在现场受到干扰时，可逐步增大Lb的值。通讯说明：产品通过标准的RS232或RS422/485通讯口，可直接接计算机通讯：通讯协议（标准MODBUS-RTU通讯协议）：采用标准MODBUS通讯协议，在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU设备。数据为整型16位。支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值)，例1：读取测量值（测量值=1000）发送数据为:01040000000131CA其中，01是本机地址，04是通讯指令，0000是寄存器起始地址这里为第一通道，0001表示读一个数，31CA是校验码。返回数据为:01040203E8B98E(其中03E8对应测量值)其中，01是本机地址，04是通讯指令，02为返回数据字节数，B983是检验码。例2：读参数数字滤波设置值（数字滤波=1）发送数据为:010300010001D5CA其中，01是本机地址，03是通讯指令，0001是寄存器起始地址，0001表示读一个数，D5CA是校验码。返回数据为:01030200017984其中，01是本机地址，03是通讯指令，02为返回数据字节数，7984是检验码。例3：写参数数字滤波数值（写入值为2）发送数据为:01060001000259CB其中，01时本机地址，06是通讯指令，0000是寄存器地址，0002表示参数值，59CB是校验码。返回数据与发送数据一致。RS485通讯说明FXD系列RS-485通讯线采用屏蔽双绞线，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端接到RS-485模块通讯端子。双芯屏蔽线的屏蔽层最好单端与设备保护地连接。当一台计算机挂多台仪表时，网络拓扑结构为总线型，每台设备必须直接并接在干线上。以减少信号反射干扰。◆通讯距离长时可选择中继模块。产品选型：FX716C口S口R口P口智能数据采集器个人整理精品文档，仅供个...
