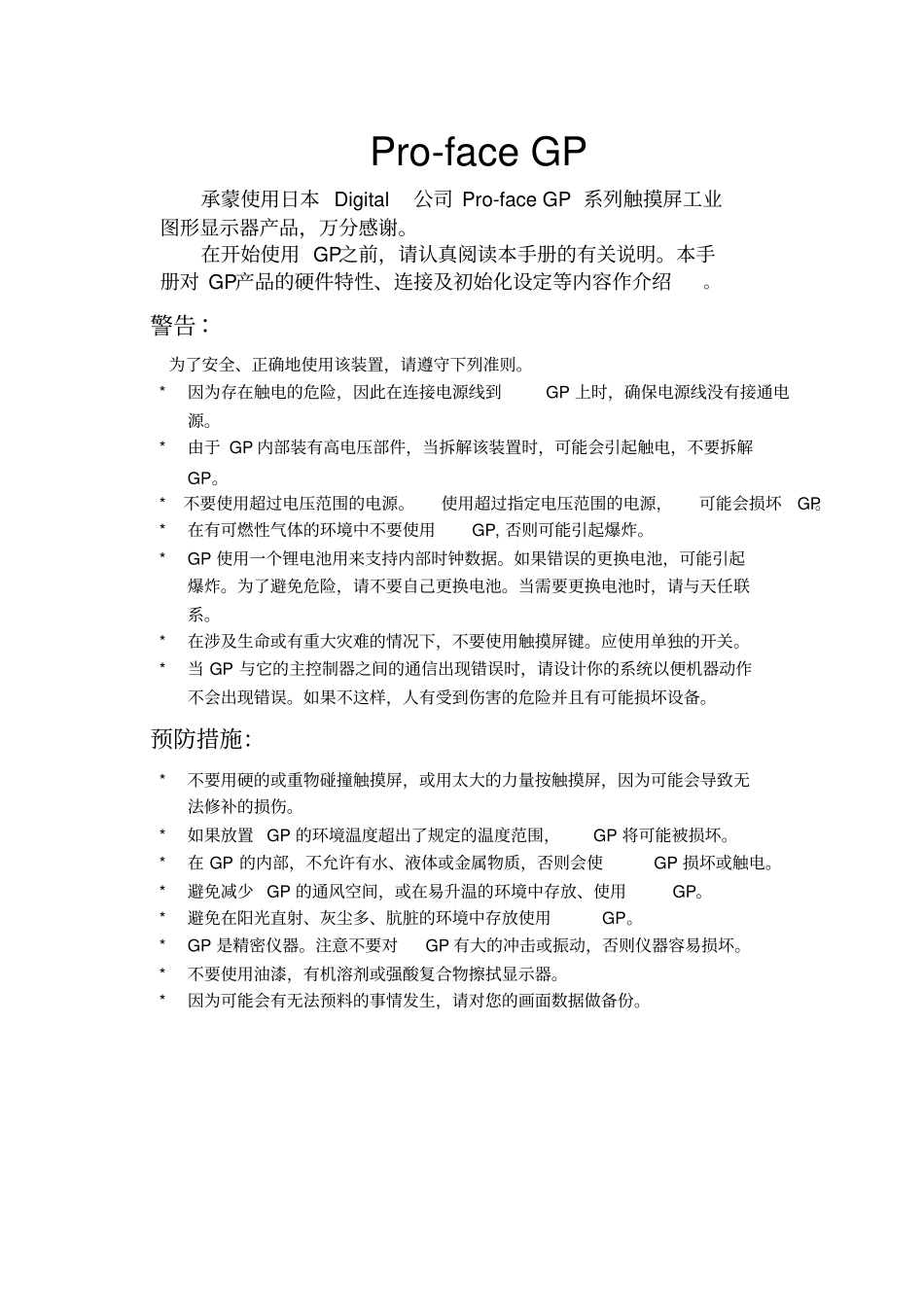

Pro-faceGP承蒙使用日本Digital公司Pro-faceGP系列触摸屏工业图形显示器产品,万分感谢。在开始使用GP之前,请认真阅读本手册的有关说明。本手册对GP产品的硬件特性、连接及初始化设定等内容作介绍。警告:为了安全、正确地使用该装置,请遵守下列准则。*因为存在触电的危险,因此在连接电源线到GP上时,确保电源线没有接通电源。*由于GP内部装有高电压部件,当拆解该装置时,可能会引起触电,不要拆解GP。*不要使用超过电压范围的电源。使用超过指定电压范围的电源,可能会损坏GP。*在有可燃性气体的环境中不要使用GP,否则可能引起爆炸。*GP使用一个锂电池用来支持内部时钟数据。如果错误的更换电池,可能引起爆炸。为了避免危险,请不要自己更换电池。当需要更换电池时,请与天任联系。*在涉及生命或有重大灾难的情况下,不要使用触摸屏键。应使用单独的开关。*当GP与它的主控制器之间的通信出现错误时,请设计你的系统以便机器动作不会出现错误。如果不这样,人有受到伤害的危险并且有可能损坏设备。预防措施:*不要用硬的或重物碰撞触摸屏,或用太大的力量按触摸屏,因为可能会导致无法修补的损伤。*如果放置GP的环境温度超出了规定的温度范围,GP将可能被损坏。*在GP的内部,不允许有水、液体或金属物质,否则会使GP损坏或触电。*避免减少GP的通风空间,或在易升温的环境中存放、使用GP。*避免在阳光直射、灰尘多、肮脏的环境中存放使用GP。*GP是精密仪器。注意不要对GP有大的冲击或振动,否则仪器容易损坏。*不要使用油漆,有机溶剂或强酸复合物擦拭显示器。*因为可能会有无法预料的事情发生,请对您的画面数据做备份。GP用户手册1GP系列触摸屏工业图形显示器用户手册目录第一章技术条件1.1一般规格----------------------------------------------------41.2功能特点----------------------------------------------------51.3GP各部分名称-----------------------------------------------101.4外形尺寸----------------------------------------------------10第二章安装与接线------------------------------------------------12第三章OFF-LINE(离线)方式3.1进入OFF-LINE方式-------------------------------------------153.2主菜单----------------------------------------------------163.3初始化—标准操作--------------------------------------------163.4自诊断—标准操作--------------------------------------------163.5画面数据传送----------------------------------------------17第四章初始化4.1初始化屏幕------------------------------------------------184.2初始化项目------------------------------------------------184.3系统环境设置----------------------------------------------194.4I/O设置--------------------------------------------------224.5PLC设置--------------------------------------------------264.6初始化存储器----------------------------------------------294.7时间设置--------------------------------------------------304.8屏幕设置--------------------------------------------------30第五章GP运行方式和出错信息5.1进入运行(RUN)方式----------------------------------------315.2问题解决--------------------------------------------------315.3自诊断----------------------------------------------------345.4出错信息--------------------------------------------------37GP用户手册2第一章技术条件日本DIGITAL公司的Pro-faceGP系列产品,目前有GP70和GP77两大系列。根据产品的尺寸、显示材料的不同,有下表所列产品型号:显示尺寸显示材料GP70系列GP77系列5英寸黑白液晶GP270-LG11-24V彩色STN液晶GP270-SC11-24V6英寸黑白液晶GP37W-LG11-24V蓝色液晶GP37W2-BG11-24V黑白液晶GP370-LG11-24VGP377-LG41-24V彩色STN液晶GP370-SC11-24VGP377-SC41-24V彩色TFT液晶GP377R-TC11-24V9英寸高亮度EL显示GP470-EG31-24VGP477R-EG41-24VP10英寸蓝色液晶GP570-BG11-24V彩色STN液晶GP570-SC31-24VGP577...
