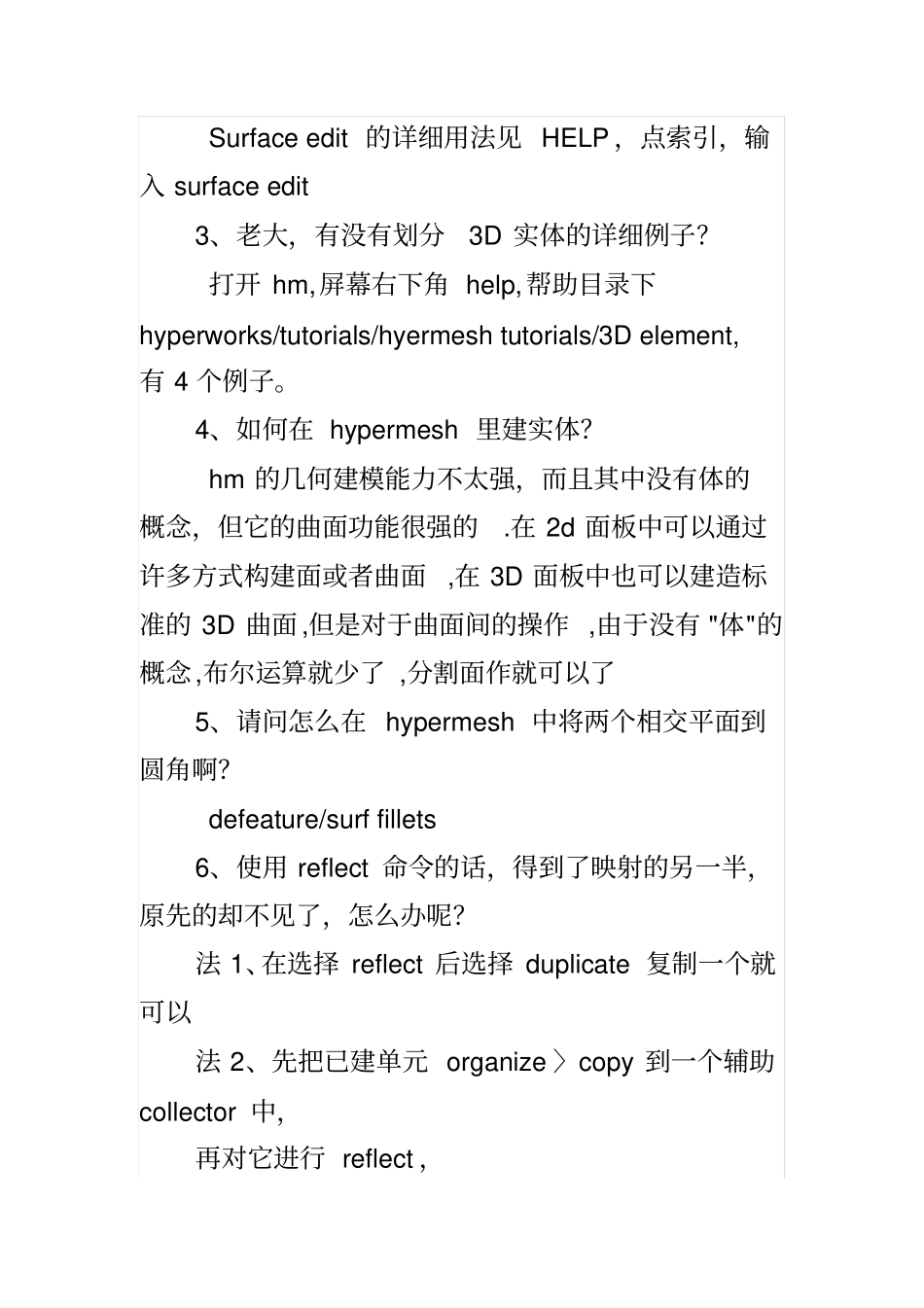

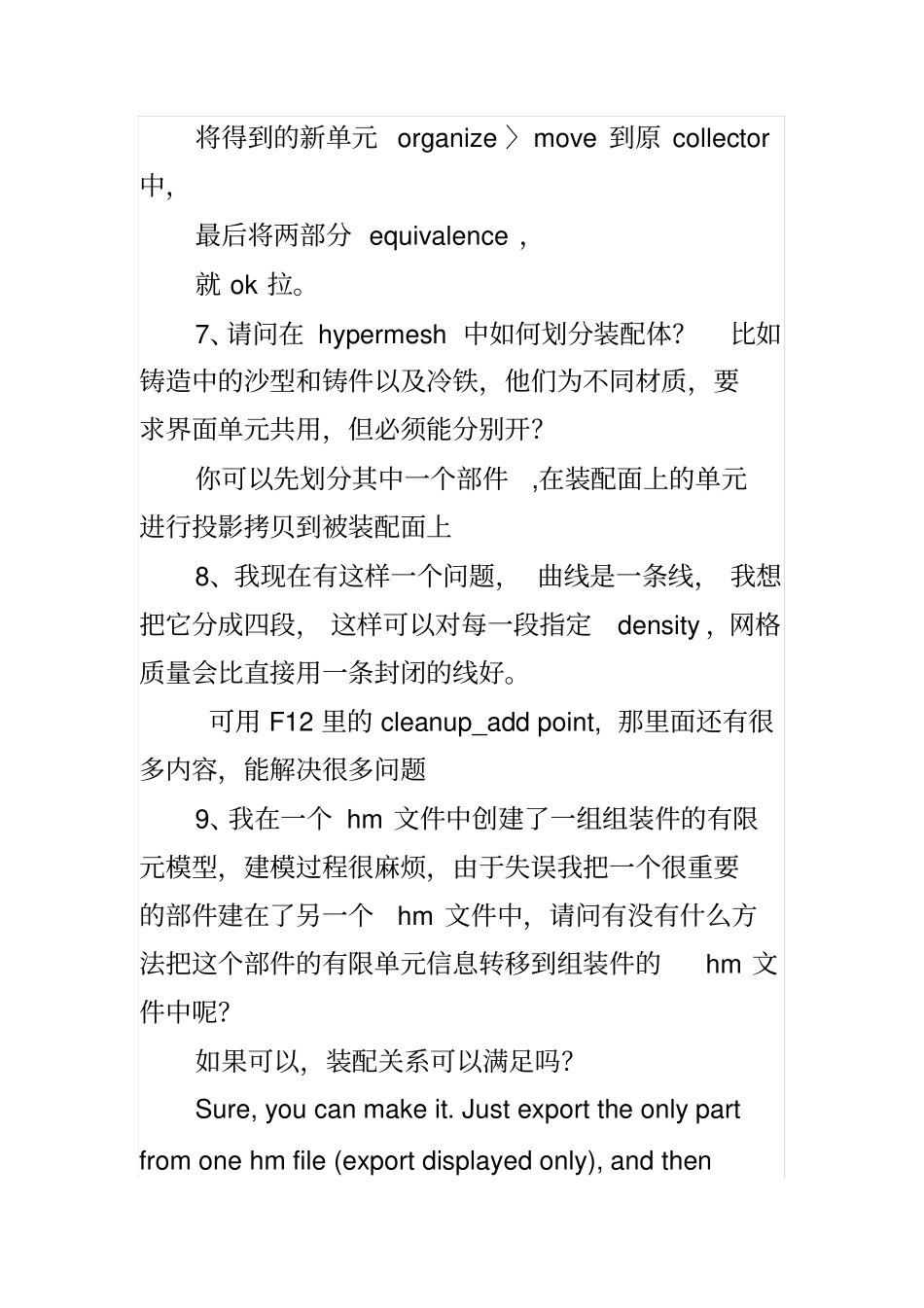

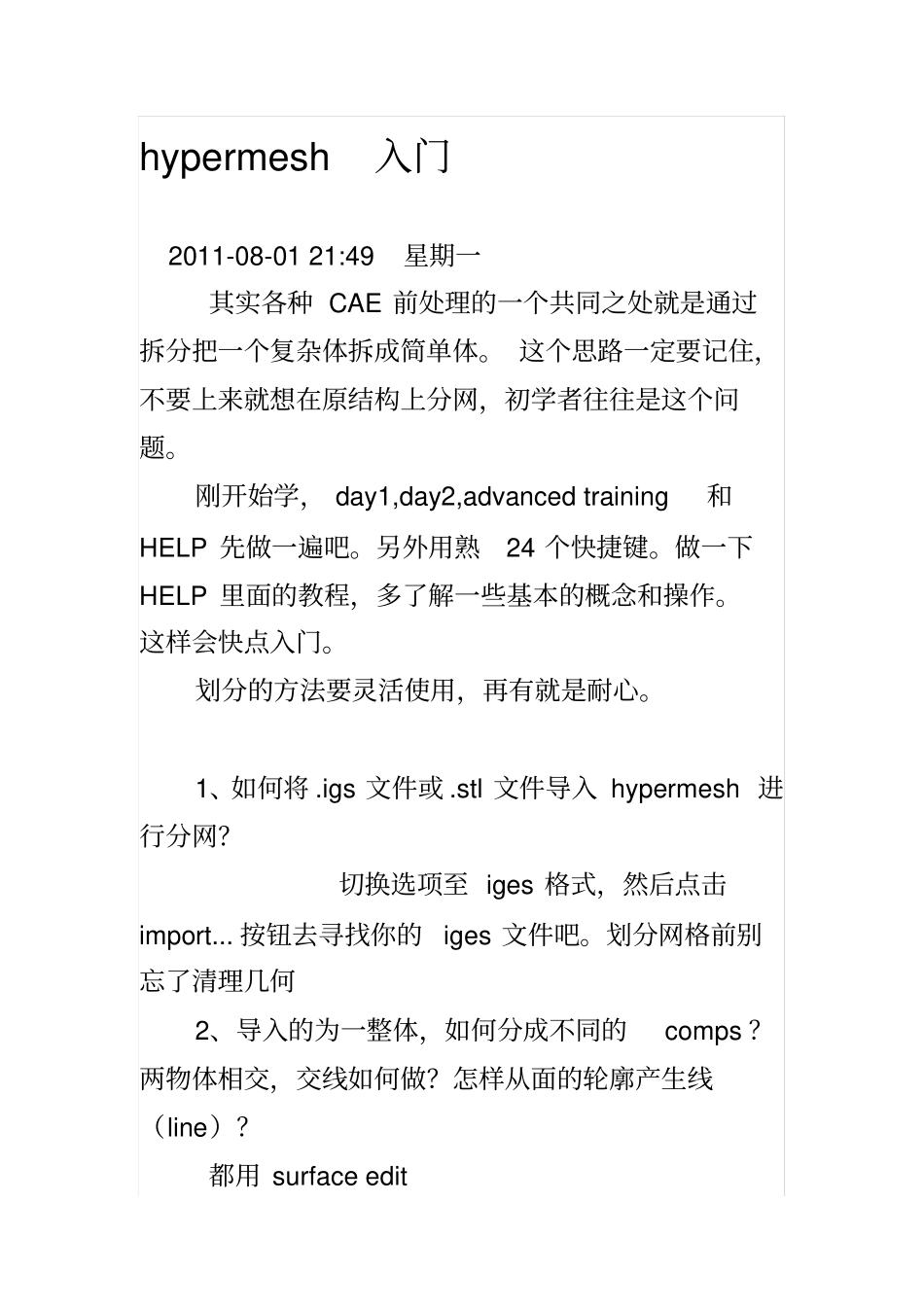

hypermesh入门2011-08-0121:49星期一其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。这个思路一定要记住，不要上来就想在原结构上分网，初学者往往是这个问题。刚开始学，day1,day2,advancedtraining和HELP先做一遍吧。另外用熟24个快捷键。做一下HELP里面的教程，多了解一些基本的概念和操作。这样会快点入门。划分的方法要灵活使用，再有就是耐心。1、如何将.igs文件或.stl文件导入hypermesh进行分网？切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surfaceeditSurfaceedit的详细用法见HELP，点索引，输入surfaceedit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermeshtutorials/3Delement,有4个例子。4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surffillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。可用F12里的cleanup_addpoint,那里面还有很多内容，能解决很多问题9、我在一个hm文件中创建了一组组装件的有限元模型，建模过程很麻烦，由于失误我把一个很重要的部件建在了另一个hm文件中，请问有没有什么方法把这个部件的有限单元信息转移到组装件的hm文件中呢？如果可以，装配关系可以满足吗？Sure,youcanmakeit.Justexporttheonlypartfromonehmfile(exportdisplayedonly),andthenimporttoyournewhmfile.Usuallyitwillmeetyourassemblyrequirement,ifnot,youcaneasilytranslateitdesiredpositionwithinhypermesh10、本来是一个面，为了在中间某条线上布上种子点，用line进行了分割，如何把分割后的曲面再次合并成一个面？repressedge只要将两个surface的公共边toggle或者suppress掉就可以了11、如何得到节点坐标？按f4，在图形区单击你要察看的节点，然后点击edit，就会得到节点坐标12、当几何模型导入hm界面后，线与线相交产生的points都会显示出来，有时为了观察方便，用宏菜单disp中的OnlyComps把points隐藏了，但是要想在这些points上再作node，就麻烦了，不知道怎么unmask这些points？试了F5的unmaskall不行，请帮忙?geometrycleanup下面右上角的按钮visopts，然后打开fixedpoint的显示。13、如何把我节点跟单元信息取出来，重新编号？这个问题你可以用tool里面的renumber命令实现那能不能把节点坐标和单元编号等信息作为文件输出来啊，怎样实现这些当然能了，Geom=>usrprofile=>选择相应的求解器file=>export14、给定的一个几何体怎么使得它不同部位属于不同的collector啊？比如我有一个长方体，我要作拓扑优化，需要其中一个面一定厚度的体积（相当于一个小的长方体）保持不变，要求这部分和另外一部分处于各自不同的collector，怎么办？Geom页面下的organize可以把你不同的部分组织到不同的collector中15、GRID和CQUAD4是指的什么类型的单元？GRID是指单元的节点，CQUAD4是指四边形单元。node和GRID意思相同，可能是节点在不同文件中的两种表示吧16、igs导入hypermesh后，想将模型整体尺寸缩...
