HyperMesh经验剖析VIP免费

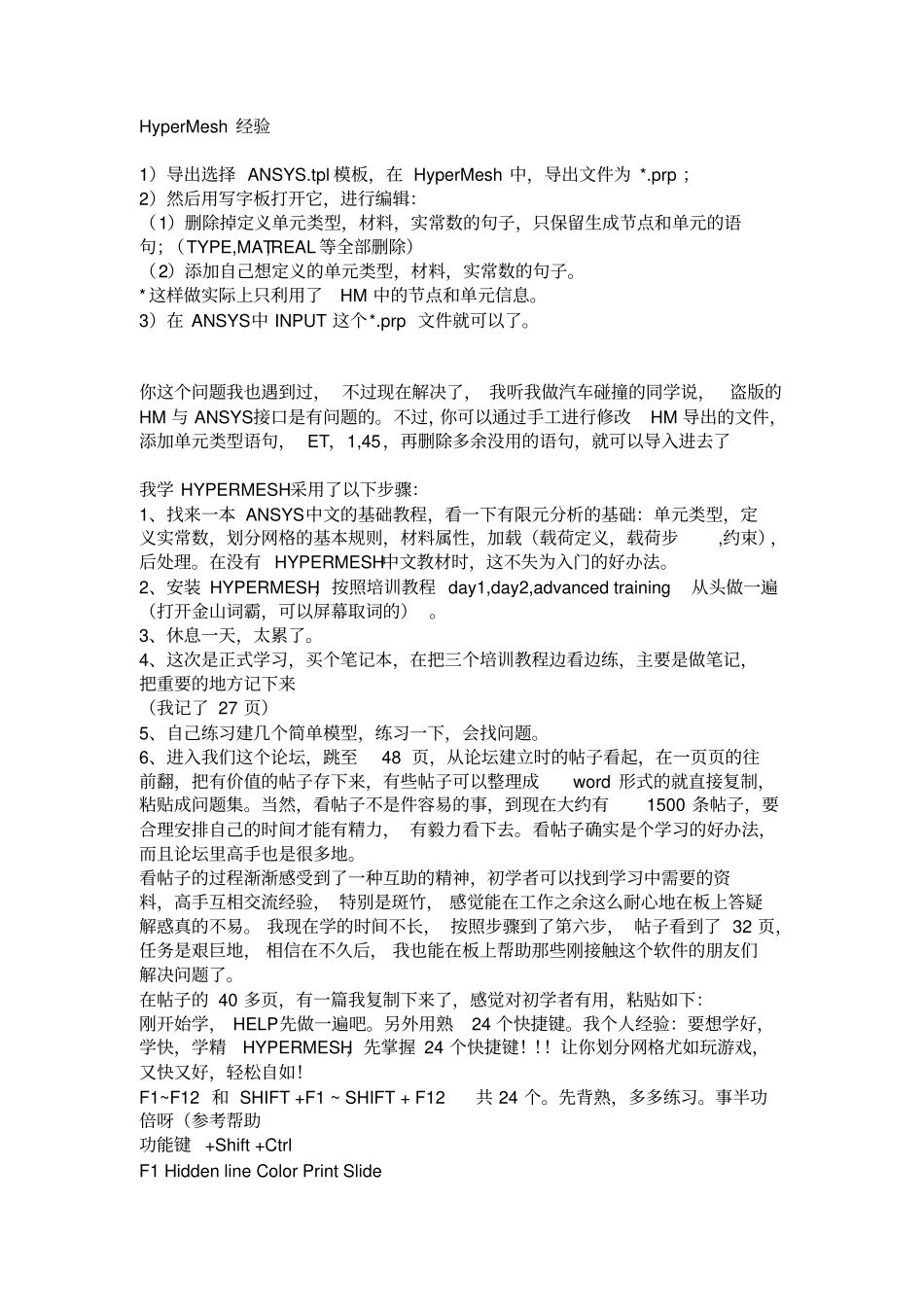

HyperMesh经验1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2）然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。*这样做实际上只利用了HM中的节点和单元信息。3）在ANSYS中INPUT这个*.prp文件就可以了。你这个问题我也遇到过，不过现在解决了，我听我做汽车碰撞的同学说，盗版的HM与ANSYS接口是有问题的。不过，你可以通过手工进行修改HM导出的文件，添加单元类型语句，ET，1,45，再删除多余没用的语句，就可以导入进去了我学HYPERMESH采用了以下步骤：1、找来一本ANSYS中文的基础教程，看一下有限元分析的基础：单元类型，定义实常数，划分网格的基本规则，材料属性，加载（载荷定义，载荷步,约束），后处理。在没有HYPERMESH中文教材时，这不失为入门的好办法。2、安装HYPERMESH，按照培训教程day1,day2,advancedtraining从头做一遍（打开金山词霸，可以屏幕取词的）。3、休息一天，太累了。4、这次是正式学习，买个笔记本，在把三个培训教程边看边练，主要是做笔记，把重要的地方记下来（我记了27页）5、自己练习建几个简单模型，练习一下，会找问题。6、进入我们这个论坛，跳至48页，从论坛建立时的帖子看起，在一页页的往前翻，把有价值的帖子存下来，有些帖子可以整理成word形式的就直接复制，粘贴成问题集。当然，看帖子不是件容易的事，到现在大约有1500条帖子，要合理安排自己的时间才能有精力，有毅力看下去。看帖子确实是个学习的好办法，而且论坛里高手也是很多地。看帖子的过程渐渐感受到了一种互助的精神，初学者可以找到学习中需要的资料，高手互相交流经验，特别是斑竹，感觉能在工作之余这么耐心地在板上答疑解惑真的不易。我现在学的时间不长，按照步骤到了第六步，帖子看到了32页，任务是艰巨地，相信在不久后，我也能在板上帮助那些刚接触这个软件的朋友们解决问题了。在帖子的40多页，有一篇我复制下来了，感觉对初学者有用，粘贴如下：刚开始学，HELP先做一遍吧。另外用熟24个快捷键。我个人经验：要想学好，学快，学精HYPERMESH，先掌握24个快捷键！！！让你划分网格尤如玩游戏，又快又好，轻松自如！F1~F12和SHIFT+F1~SHIFT+F12共24个。先背熟，多多练习。事半功倍呀（参考帮助功能键+Shift+CtrlF1HiddenlineColorPrintSlideF2DeleteTempNodesSlideFileF3ReplaceEdgesPrintEpsF4DistanceTranslateEpsFileF5MaskFindPrintB/wEPSF6ElementEditSplitJPEGFileF7AlignNodeProjectF8CreateNodeNodeEditF9LineEditSurfEditF10CheckElemNormalsF11CollectorsOrganizeF12AutomeshSmooth也可以自已设置.tools-----buildmeun---key1请问Hypermesh里面公英制的设置在哪里啊答：永久菜单里的option。2Hypermesh的缺省单位是什么？答：吨，mm和s。3hypermesh6.0怎么改默认路径？答：右击Hypermesh的快捷方式，属性里面修改起始位置。4能否讲解一下aspect,skew,max(min)angle这些选项的含义？答：aspect（长宽比，无量纲）：检查单元的最长边和最短边之比的；skew（没有翻译，单位角度）：检查四边形单元的两对三角形所夹的角，取最大值，三角形是没有的;angle（角度，单位角度）：是检查单元的最大最小角的。一般情况下，用checkelems里的标准就够了，也可以宽松点。只是，你若做项目，应当根据客户的要求。5如何保证单元质量？答：你做的是四面体网格，所以首先要保证的是没有freeedge（tools->edges）。先调整单元使之没有freeedge，即整个模型是封闭的，没有空隙；还要检查一下T-connections。再checkelems，使你三角形单元的aspect,skew,max(min)angle达到要求。6如何检测单元质量：答：除了checkelems之外，还有qualityindex下的optimize功能。7component到底有什么用？答：是这样的，component是hm的基本存储单位，所有的单元的实体都存储在component里面，如果不指定的话，系统会默认一个component的，如果你对cad比较熟的话，这个类似cad里面的图层。component中可以存储几何模型和单元，至于怎么存储...
