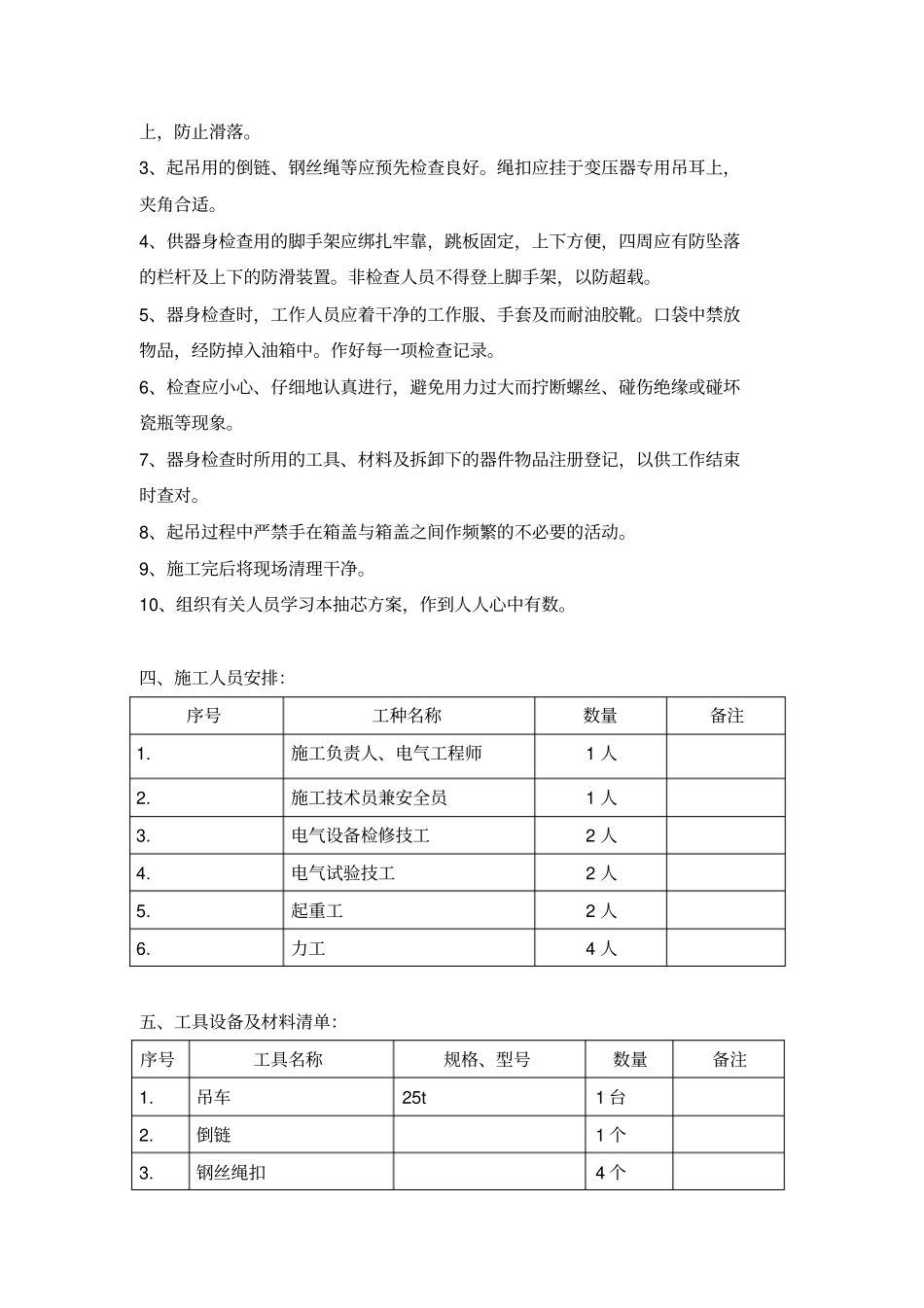

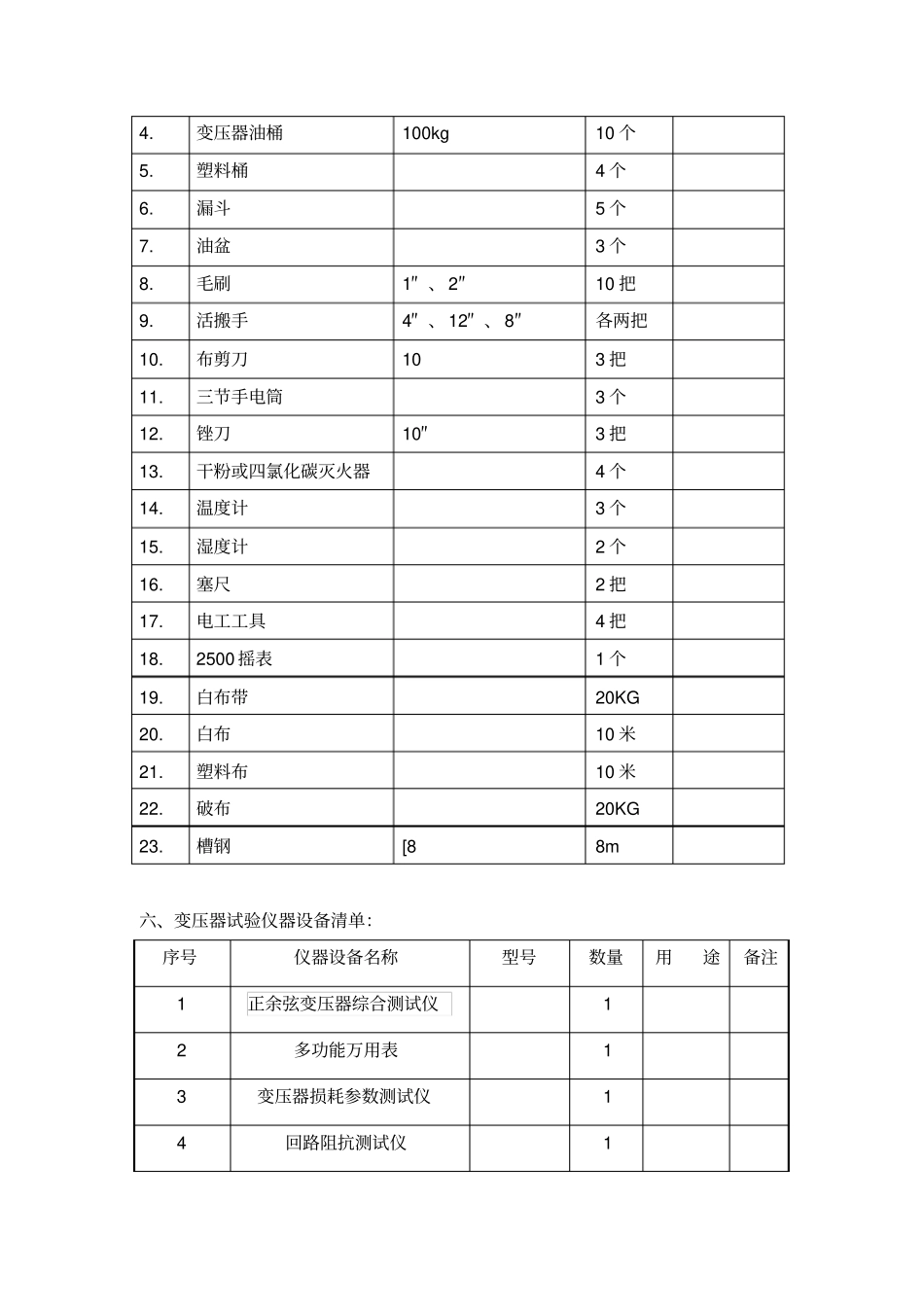

110KV变电站检修作业施工方案第一部分主变吊芯检修及试验方案本次需检修的电力变压器型号为SF7-80000/110kV—8000KVA,该变压器已运行多年,需对其进行停电吊芯检修和相关性能试验。为保证检修试验工作的安全顺利实施,特编写此方案,参照执行。一、编制依据:1、GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。2、DL408—91电业安全工作规程(发电厂和变电所电气部分)3、GBJ147—1990电气装置安装工程:高压电器施工及验收规范4、DL5009.3—1997电力建设安全工作规程(变电所部分)5、DL/T639—1997SF6电气设备运行、试验及检修人员安全防护细则6、Q/CSG10007—2004电力设备预防性试验规程7、Q/CSG10004—2004电气工作票技术规范8、变压器制造厂家提供的说明书及有关资料。二、吊芯检修环境的选择:变压器吊芯场地周围的环境应清洁,为防止天气的骤变,可搭设防风防雨帆布棚。变压器周围应搭设便于检查、高度适宜的脚手架(上铺跳板)。抽芯要选择晴朗、干燥的无风天气进行。周围环境温度不低于0℃,器身温度不得低于环境温度,否则易将器身加热至高于环境温度10℃。在空气湿度为75%时,器身的露空时间不超过16小时。时间计算应在开始放油时开始。空气湿度或露空时间超过规定时,采取相应的可靠措施。调压切换装置的检查调整的露空时间如下表:环境温度(℃)>0>0>0<0空气相对湿度(%)65以下65∽7575∽85不控制持续时间(h)<24<16<10<8三、安全质量保证措施:1、现场应准备灭火器和消防器材,20米以内严禁烟火。2、检查器身时所用的器具应有防止坠落的措施,如:搬手上应以白布带套在手上,防止滑落。3、起吊用的倒链、钢丝绳等应预先检查良好。绳扣应挂于变压器专用吊耳上,夹角合适。4、供器身检查用的脚手架应绑扎牢靠,跳板固定,上下方便,四周应有防坠落的栏杆及上下的防滑装置。非检查人员不得登上脚手架,以防超载。5、器身检查时,工作人员应着干净的工作服、手套及而耐油胶靴。口袋中禁放物品,经防掉入油箱中。作好每一项检查记录。6、检查应小心、仔细地认真进行,避免用力过大而拧断螺丝、碰伤绝缘或碰坏瓷瓶等现象。7、器身检查时所用的工具、材料及拆卸下的器件物品注册登记,以供工作结束时查对。8、起吊过程中严禁手在箱盖与箱盖之间作频繁的不必要的活动。9、施工完后将现场清理干净。10、组织有关人员学习本抽芯方案,作到人人心中有数。四、施工人员安排:序号工种名称数量备注1.施工负责人、电气工程师1人2.施工技术员兼安全员1人3.电气设备检修技工2人4.电气试验技工2人5.起重工2人6.力工4人五、工具设备及材料清单:序号工具名称规格、型号数量备注1.吊车25t1台2.倒链1个3.钢丝绳扣4个4.变压器油桶100kg10个5.塑料桶4个6.漏斗5个7.油盆3个8.毛刷1″、2″10把9.活搬手4″、12″、8″各两把10.布剪刀103把11.三节手电筒3个12.锉刀10″3把13.干粉或四氯化碳灭火器4个14.温度计3个15.湿度计2个16.塞尺2把17.电工工具4把18.2500摇表1个19.白布带20KG20.白布10米21.塑料布10米22.破布20KG23.槽钢[88m六、变压器试验仪器设备清单:序号仪器设备名称型号数量用途备注1正余弦变压器综合测试仪12多功能万用表13变压器损耗参数测试仪14回路阻抗测试仪15断路器测试仪16继电保护测试仪17全自动变比测试仪18变压器直流电阻测试仪19变压器油耐压测试仪1七、器身检查程序和内容1、准备工作a)抽芯检查前,电调应作绝缘电阻、直流电阻、变比、组别等相应实验。b)瓦斯继电器应校验合格。绝缘油(补充油和箱体内油)应化验,耐压合格。c)分体运输的变压器附件如油枕、散热器等应清洗、打压合格,密封备装。d)按本方案的要求进行人员安排,准备好所需的设备、工具和材料,并设专人登记和保管。e)松螺丝前应测量箱体的间距,作好记录,抽芯后应按此间距或略小于此间距进行压紧密封。2、放油以干净的耐油管放油至干净的油桶,放油的油面应低于油箱上沿、密封圈以下。放油时应打开上部的进气孔,以防抽真空。2、整体吊装a)吊索应挂于箱盖的四个专用吊耳上,长短一致,其吊索与垂线的夹角应小于30度,也即吊索的夹角≯60度。b)先以25T吊车(视情况...
